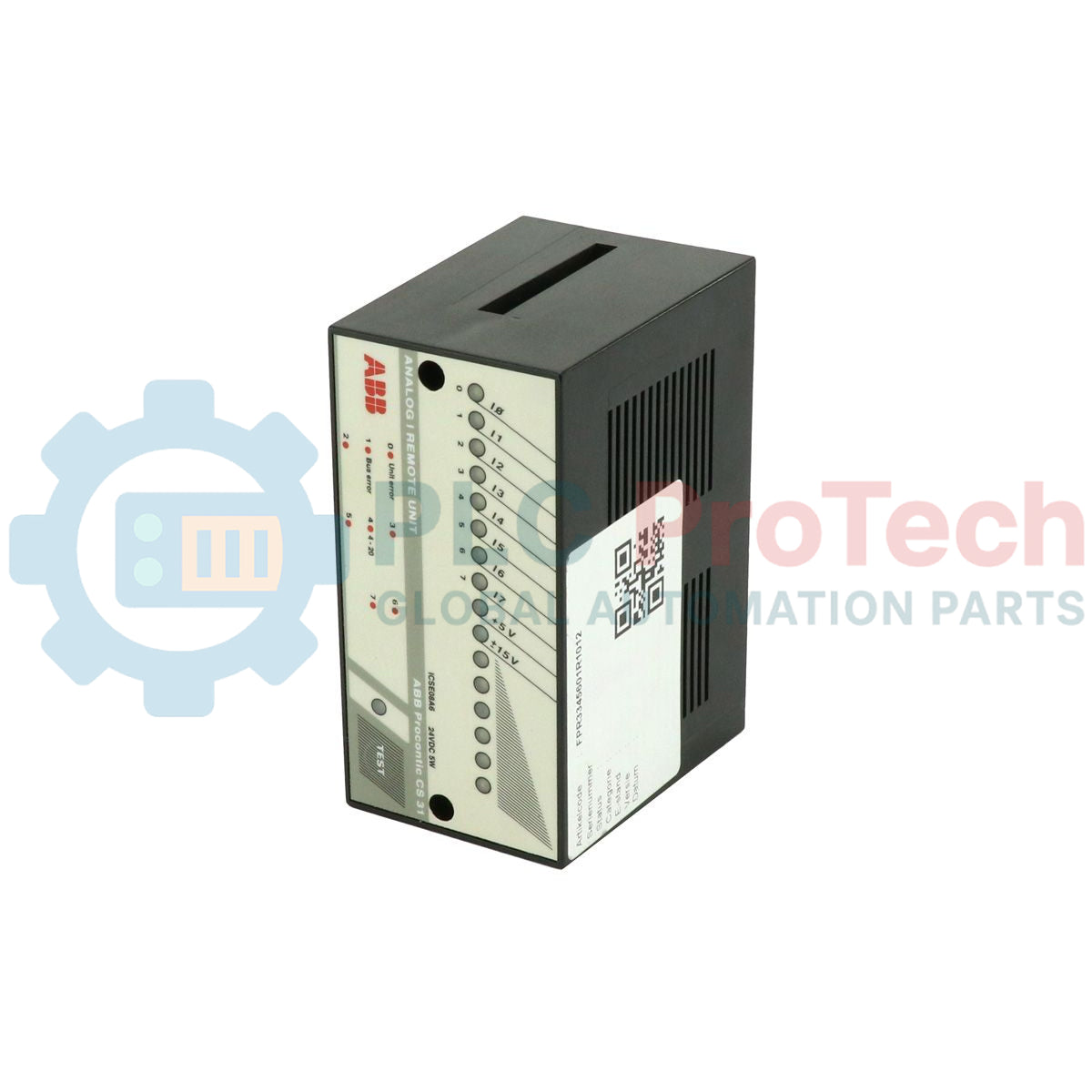

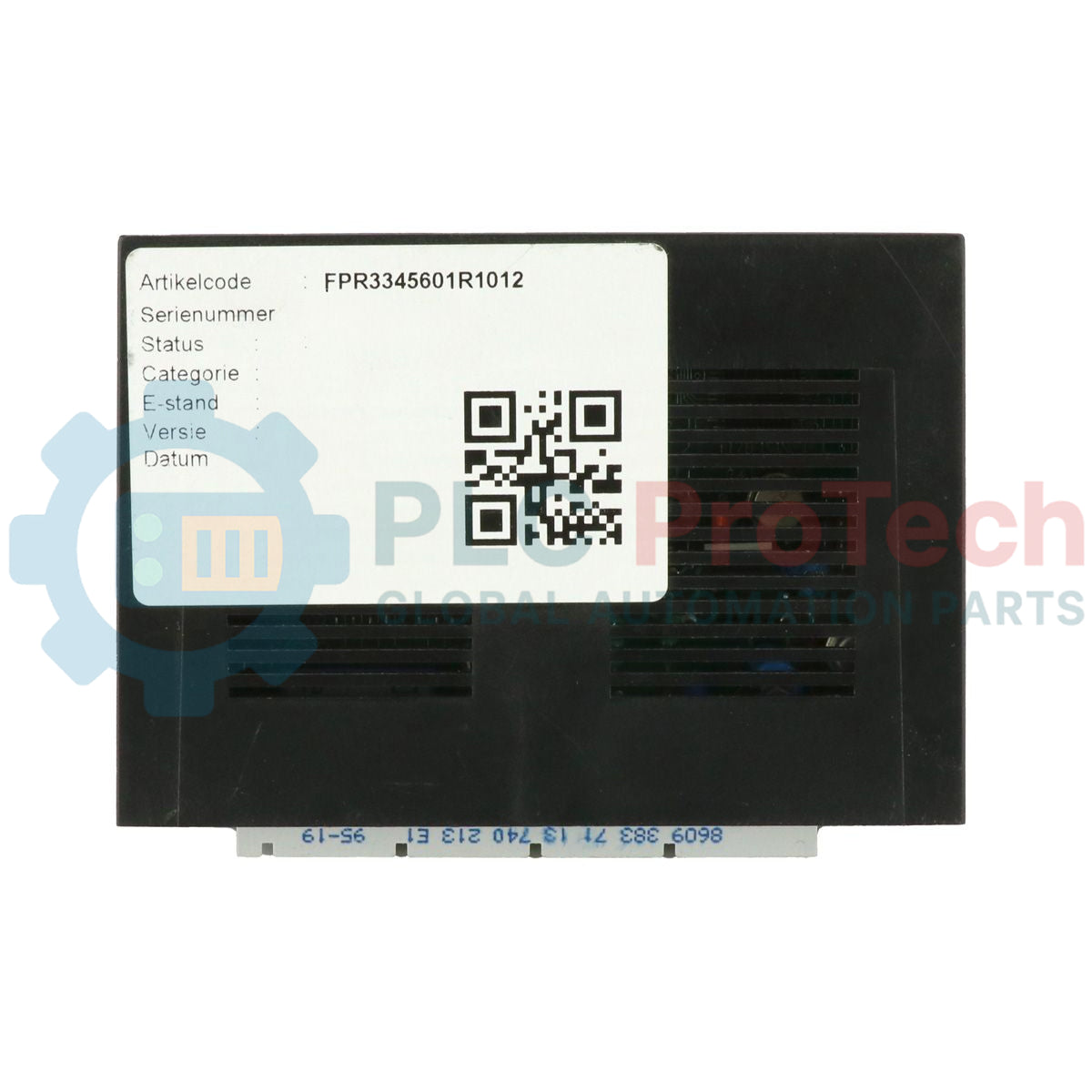

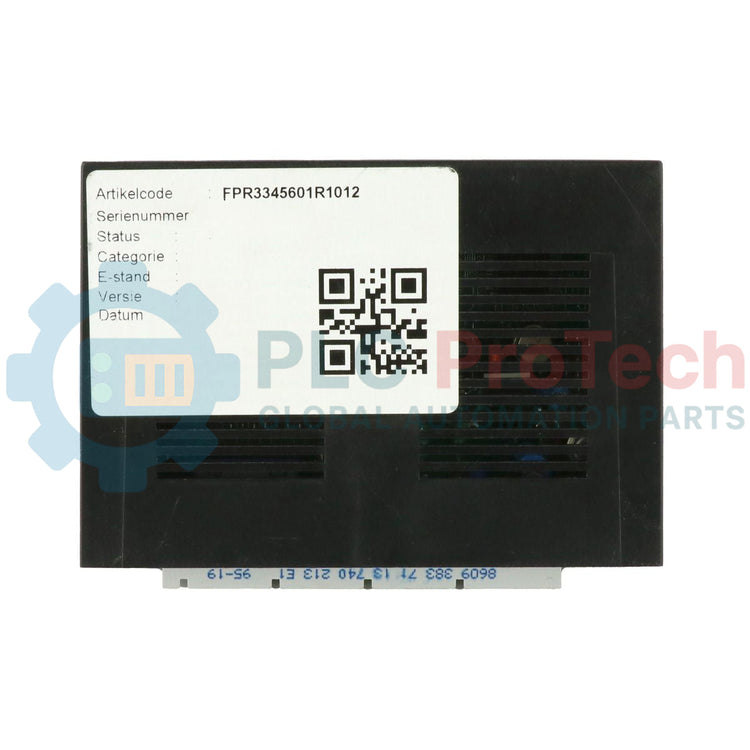

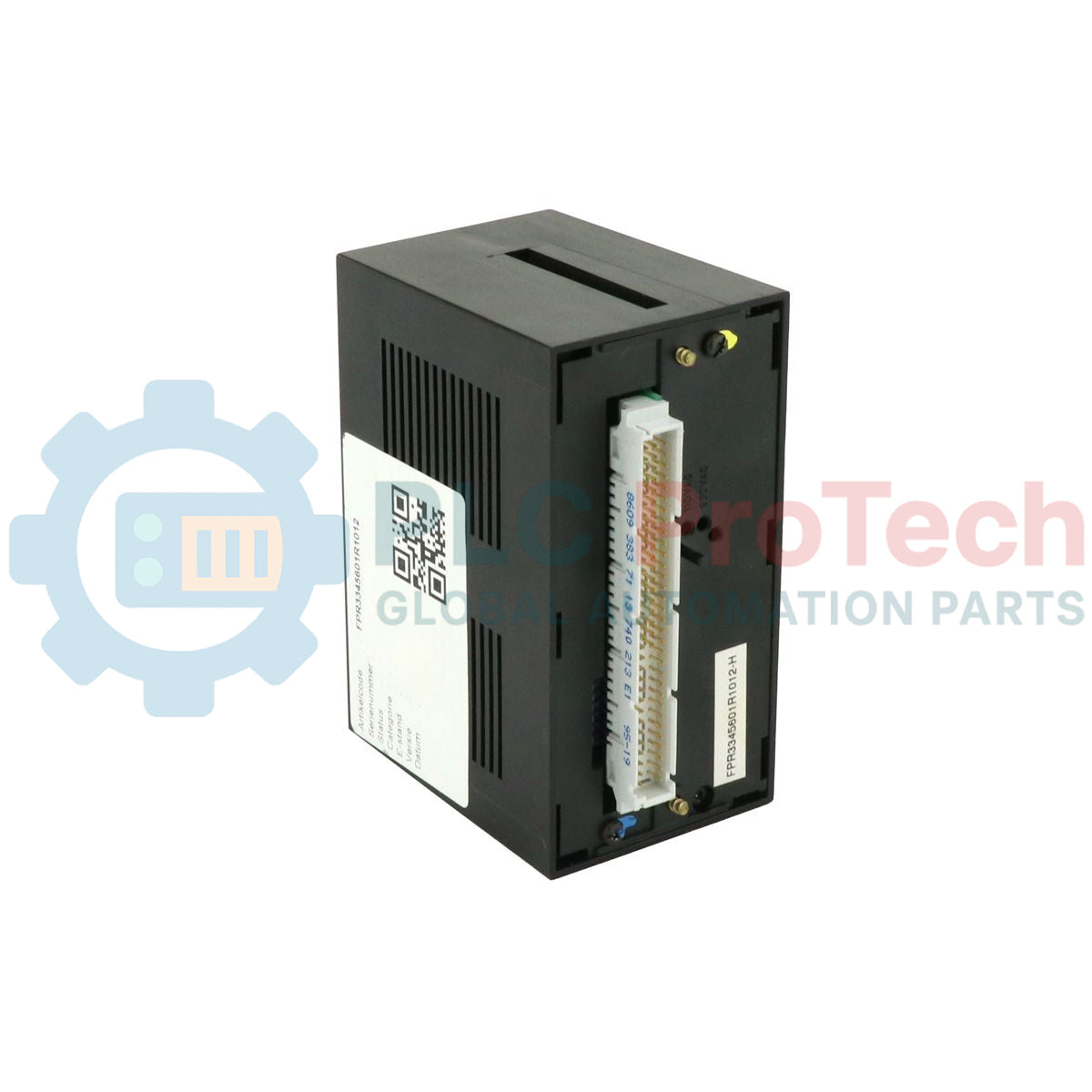

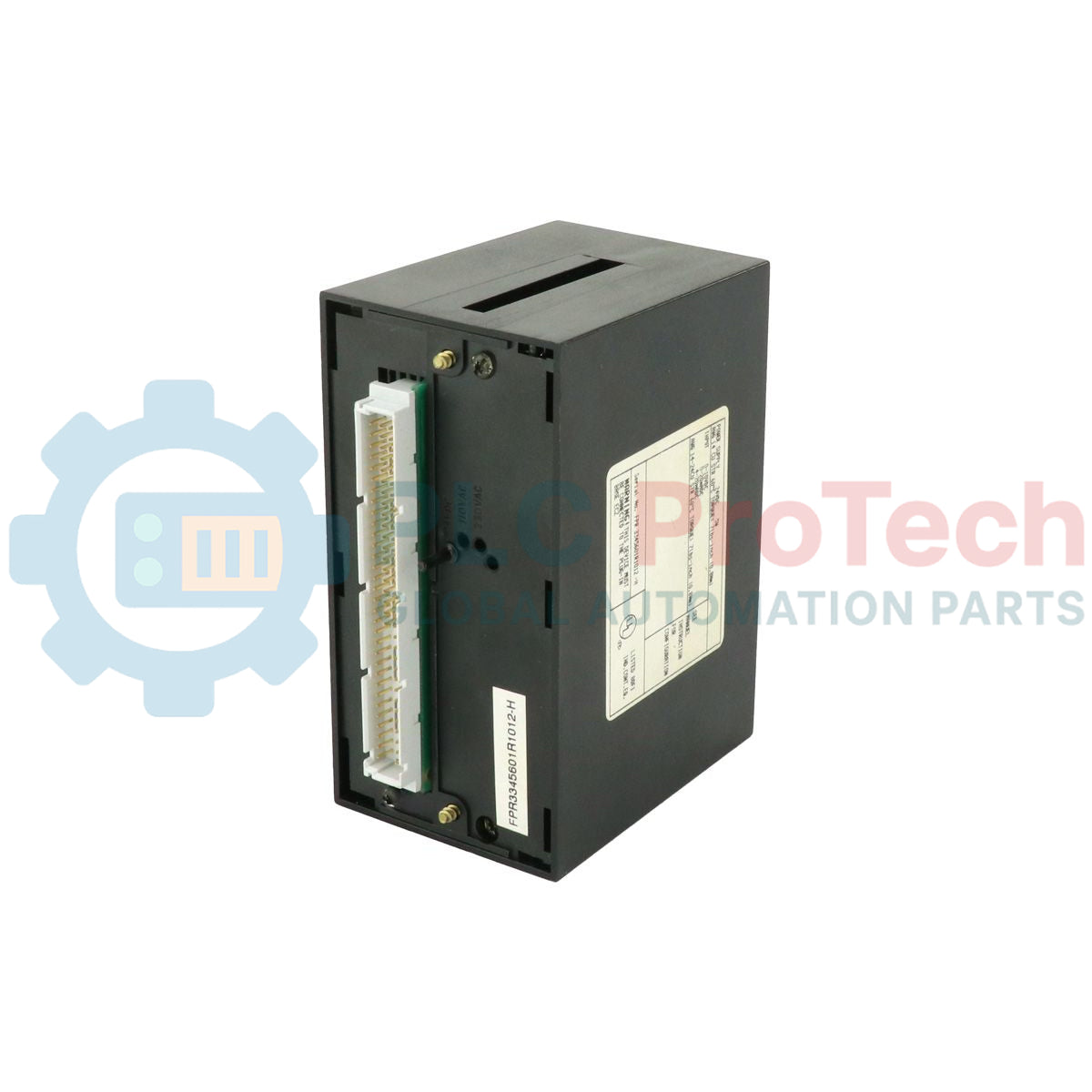

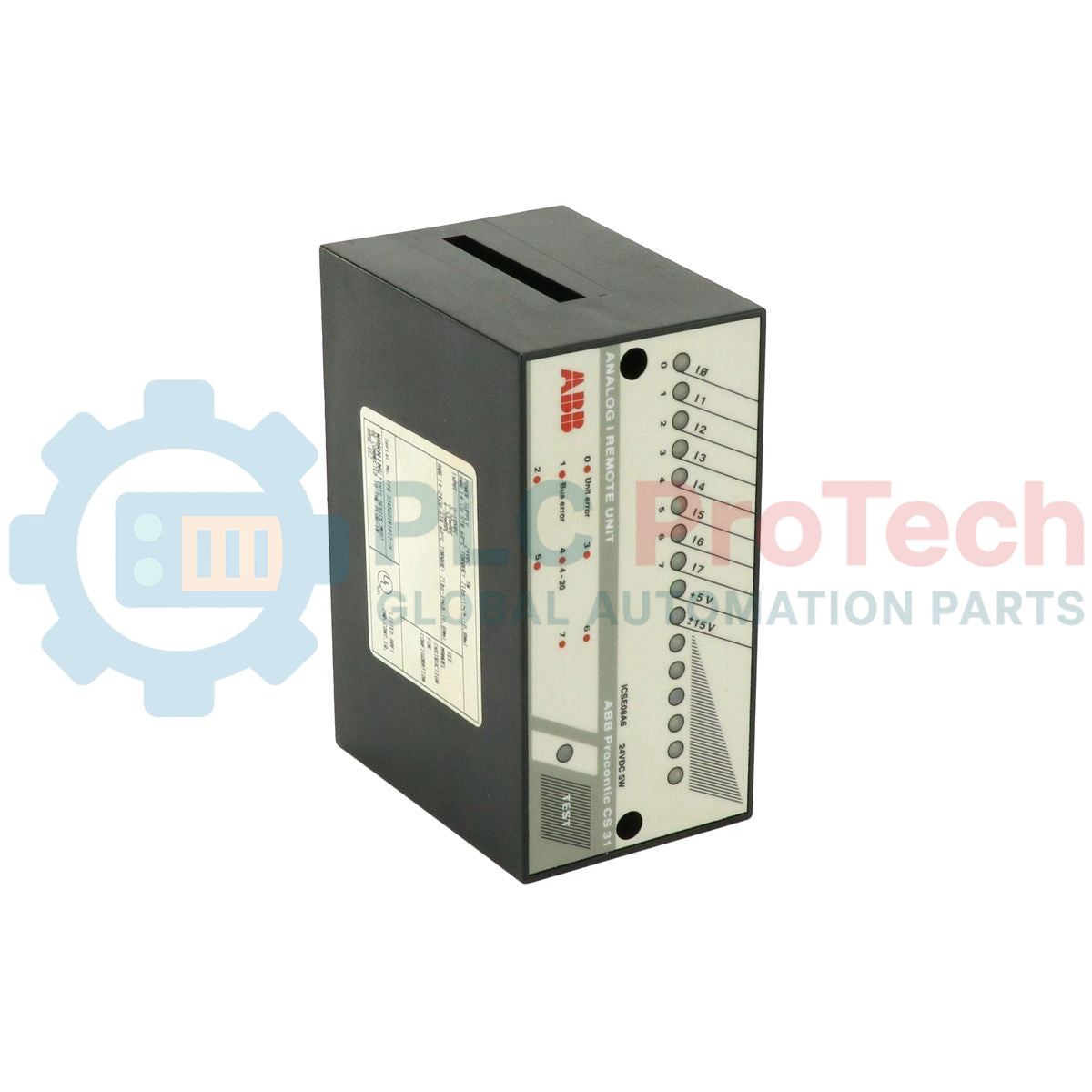

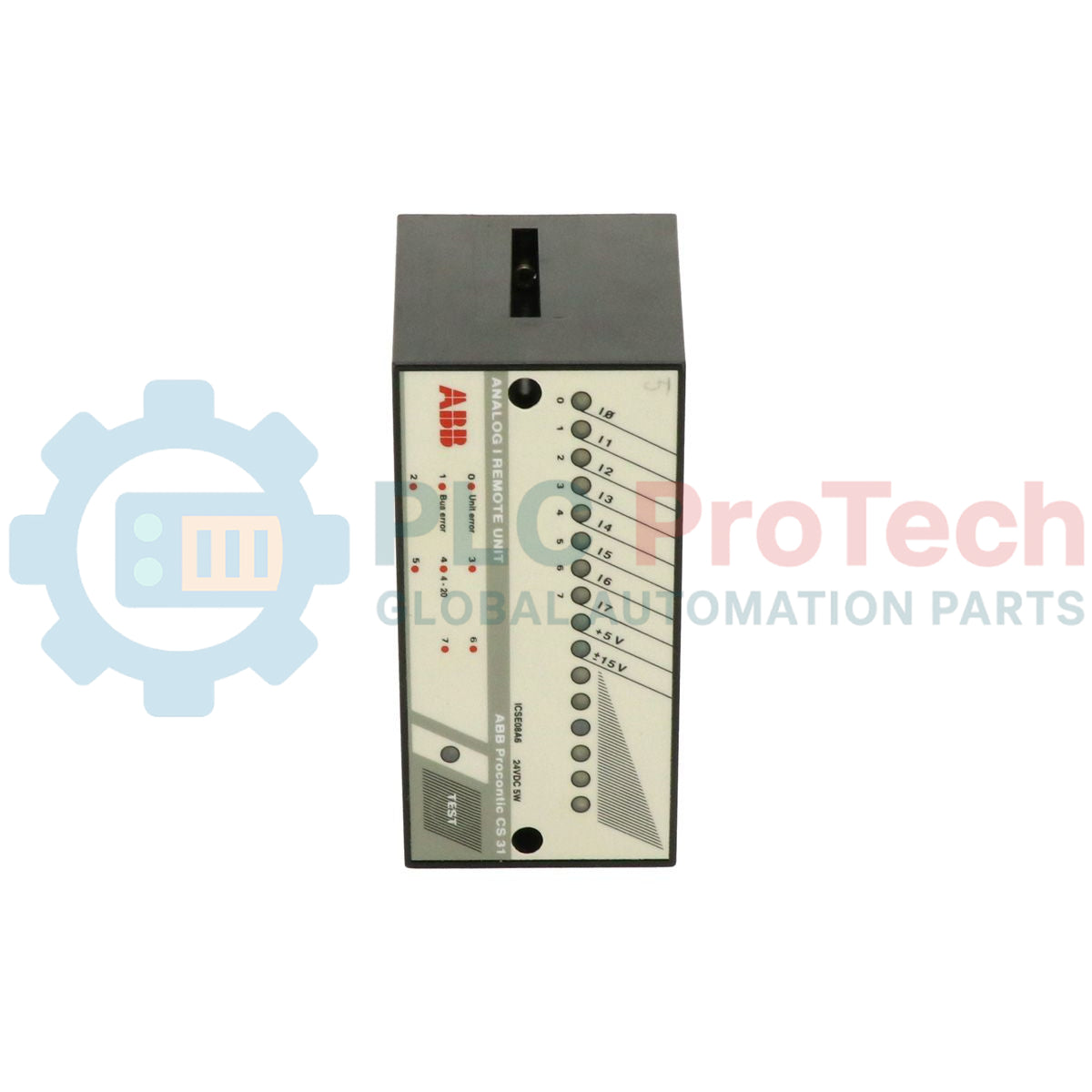

ABB ICSE08A6 FPR3345601R1012 Modulo di ingresso analogico remoto AC31 S30

Panoramica del prodotto

Il ICSE08A6 (FPR3345601R1012) è un’unità di ingresso analogico remoto specializzata appartenente alla serie legacy ABB Advant Controller 31 (AC31) . Progettato per l’automazione distribuita, questo modulo fornisce un’interfaccia per un massimo di 8 segnali analogici di campo, convertendoli in dati digitali per l’elaborazione da parte del PLC centrale. La designazione «EA» indica il suo ruolo di unità di espansione o remota nell’architettura del sistema AC31 S30. Viene generalmente utilizzato in ambienti industriali per il monitoraggio di variabili fisiche come temperatura, pressione e portata. Sebbene sia classificato come prodotto legacy/obsoleto, rimane essenziale per la manutenzione di infrastrutture di automazione meno recenti in centrali elettriche, impianti di trattamento delle acque e linee di produzione.

Configurazione tecnica

L’ ICSE08A6 è progettato per un’acquisizione flessibile dei segnali analogici:

• Densità dei canali: dispone di 8 canali di ingresso analogico indipendenti.

• Supporto dei segnali: configurabile per accettare segnali industriali standard, generalmente inclusi intervalli di tensione (ad es. 0-10 V) e corrente (ad es. 4-20 mA).

• Integrazione del sistema: funziona come parte della serie AC31, utilizzando il bus di sistema CS31 per la comunicazione tra l’unità remota e il controller master.

• Precisione: offre una risoluzione di 8 bit, adatta al monitoraggio standard dei processi, dove una precisione estremamente elevata ad alta velocità non è il requisito principale.

• Design meccanico: modulo compatto e leggero (0,3 kg), progettato per il montaggio su guida DIN all’interno degli armadi di controllo.

Specifiche tecniche

Domande frequenti tecniche

Come viene indirizzato l’ICSE08A6 sul bus CS31?

L’impostazione dell’indirizzo viene generalmente effettuata tramite selettori rotativi o DIP switch situati sul lato o sulla parte anteriore del modulo. Ogni unità remota sul bus CS31 deve avere un indirizzo univoco per comunicare correttamente con il PLC master AC31.

Questo modulo può essere utilizzato con i moderni controller ABB AC500?

La serie AC500 può talvolta comunicare con moduli AC31 legacy come l’ICSE08A6 se il controller master è dotato di un connettore bus CS31 CI590 o CI592. Ciò consente aggiornamenti parziali del sistema senza sostituire tutti gli I/O remoti esistenti.

Questa unità richiede un’alimentazione esterna per il loop?

Sebbene il modulo richieda 24 V CC per il funzionamento, i sensori analogici di campo possono richiedere una propria alimentazione (4 fili) oppure essere alimentati dal loop (2 fili), a seconda della configurazione e del trasmettitore specifico utilizzato.

Guida all’ingegneria e all’installazione

• Cablaggio di campo e schermatura: poiché i segnali analogici sono sensibili alle interferenze elettromagnetiche (EMI), utilizzare sempre cavi schermati a doppino intrecciato. La schermatura deve essere collegata a terra all’ingresso dell’armadio per garantire che i dati con risoluzione di 8 bit rimangano accurati e privi di disturbi.

• Jumper di configurazione: prima dell’installazione, verificare le impostazioni dei jumper o degli switch interni per ciascun canale, assicurandosi che corrispondano al tipo di segnale (corrente o tensione). Impostazioni errate possono causare un overflow dei dati o danni fisici ai circuiti di ingresso.

• Terminazione del bus: se l’ICSE08A6 è l’ultima unità della linea del bus CS31, assicurarsi di applicare la corretta resistenza di terminazione (generalmente 120 ohm) per prevenire riflessioni del segnale ed errori di comunicazione.

• Conservazione dei prodotti legacy: in quanto componente legacy, le unità di riserva devono essere conservate in confezioni antistatiche. Prima di installare un’unità «new old stock» rimasta in magazzino per anni, ispezionare i terminali per verificare l’eventuale presenza di ossidazione, che potrebbe aumentare la resistenza di contatto e causare derive del segnale.
