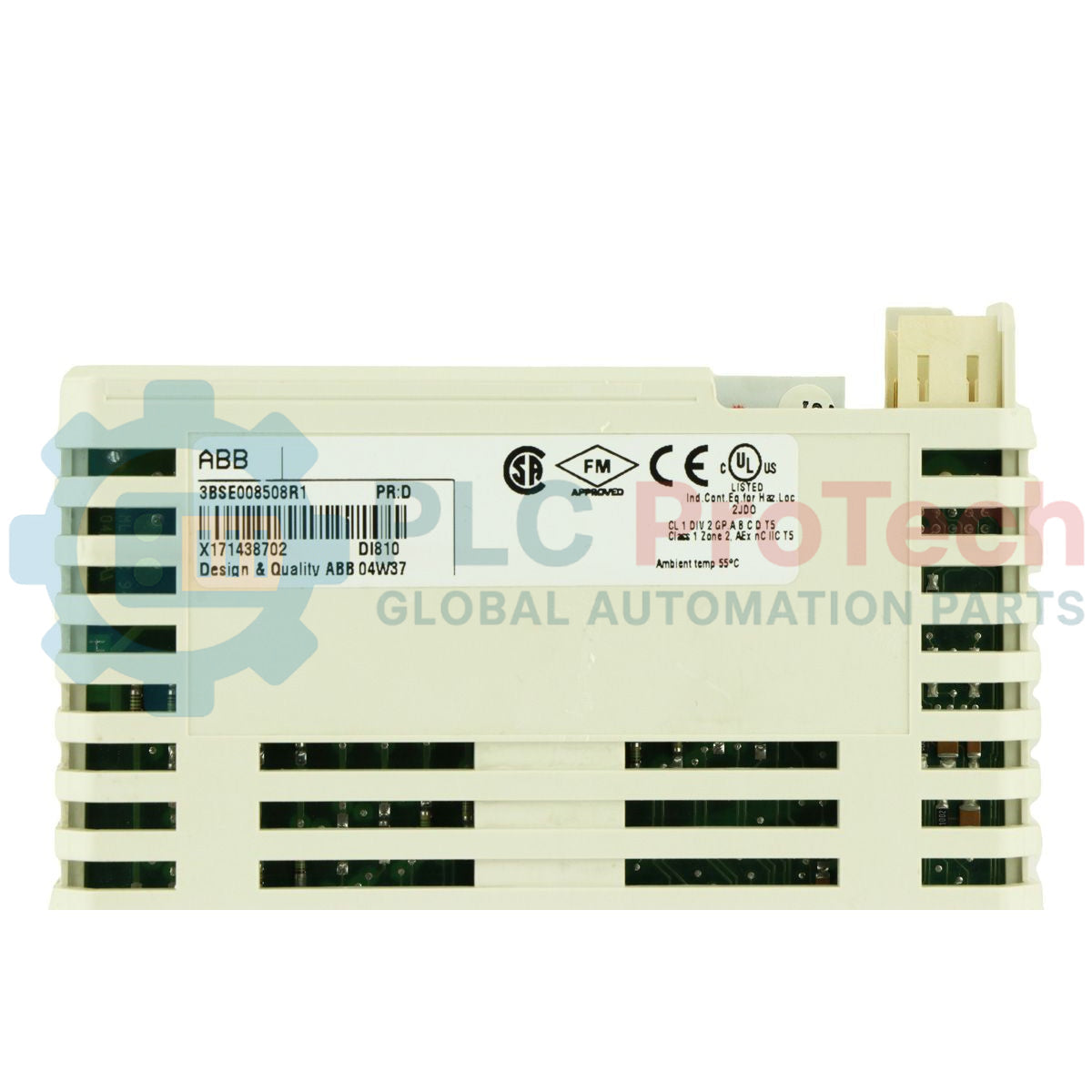

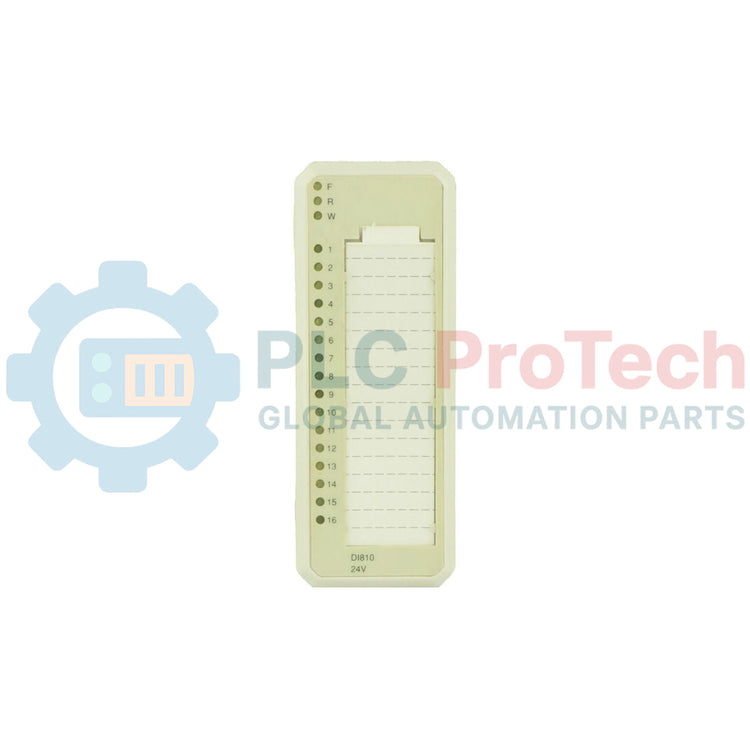

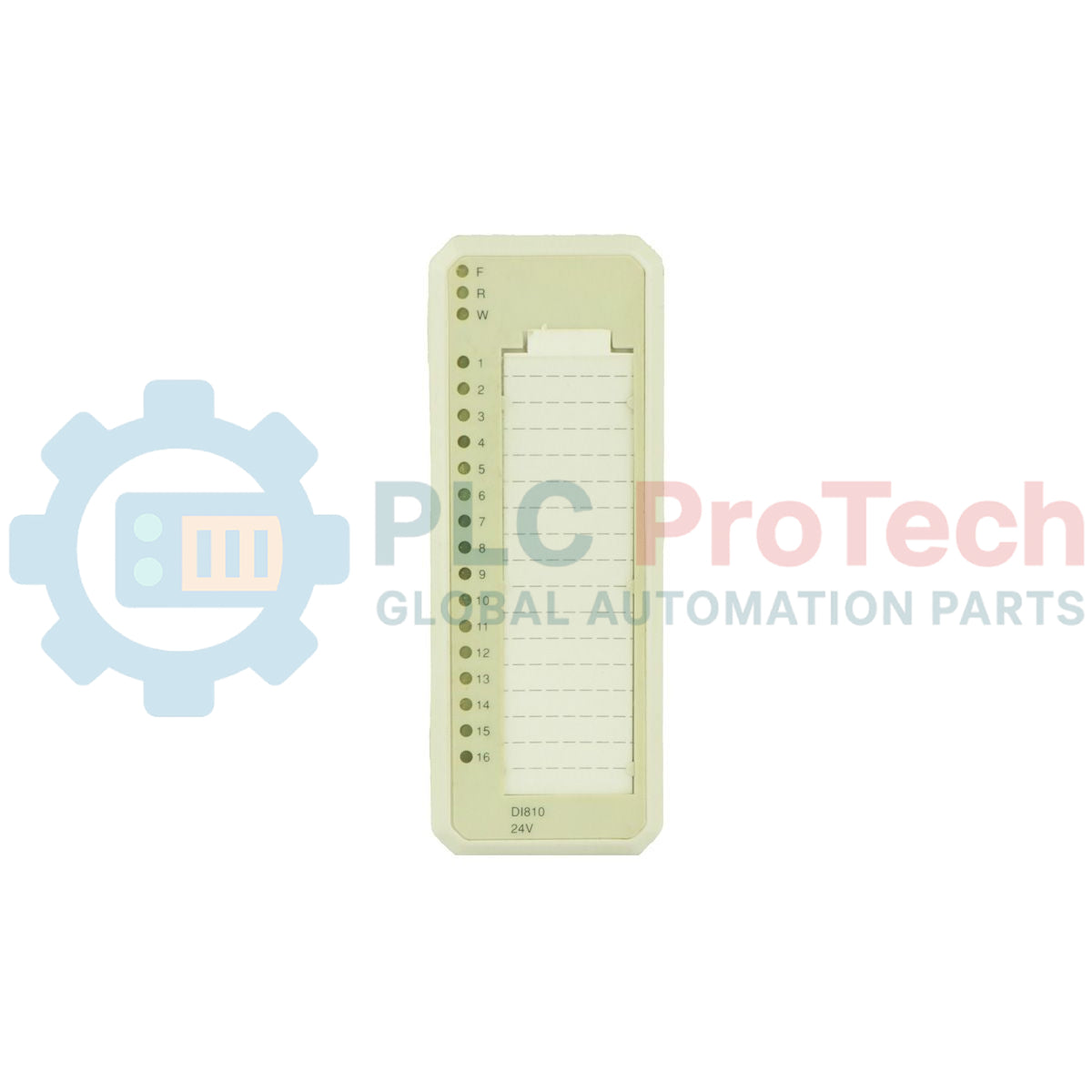

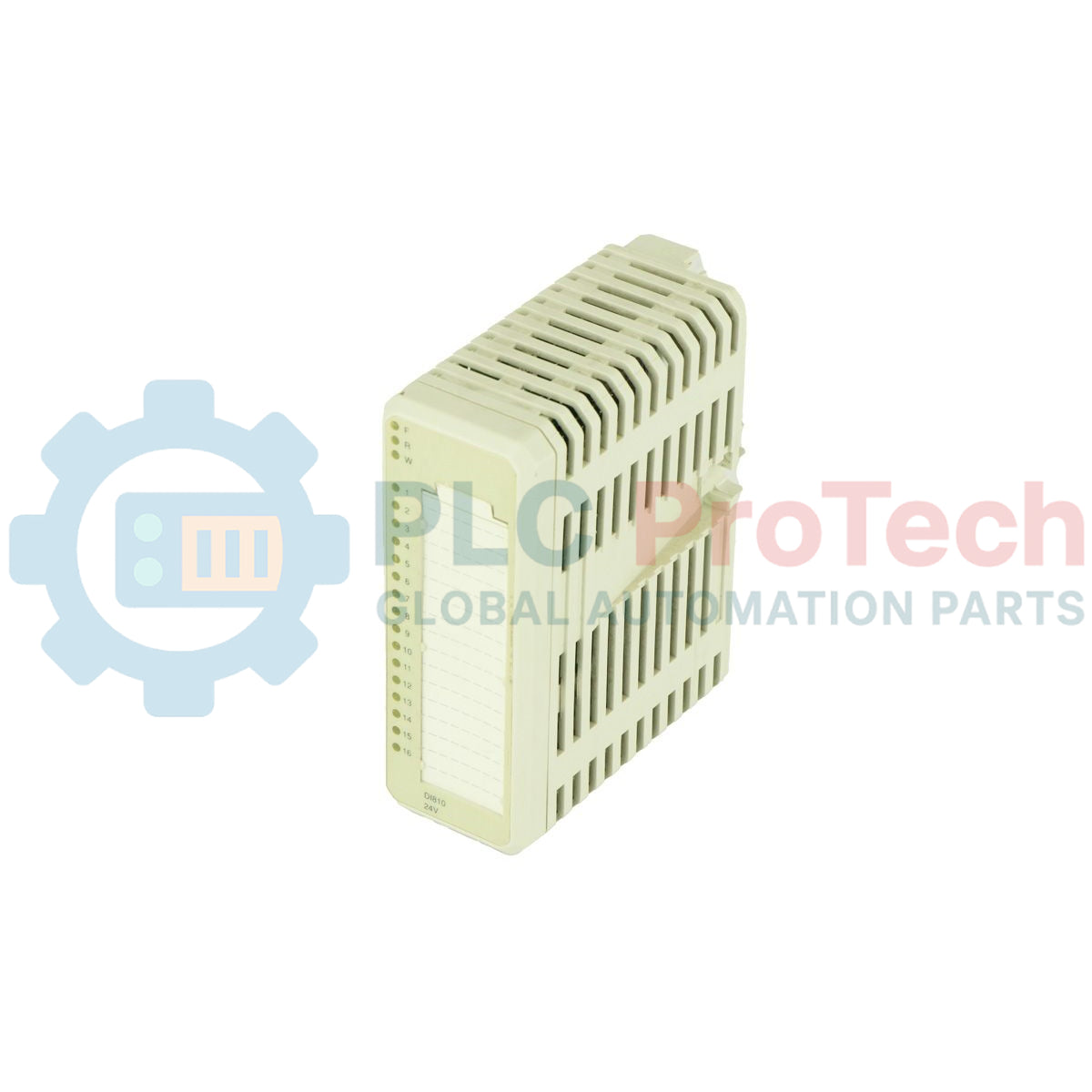

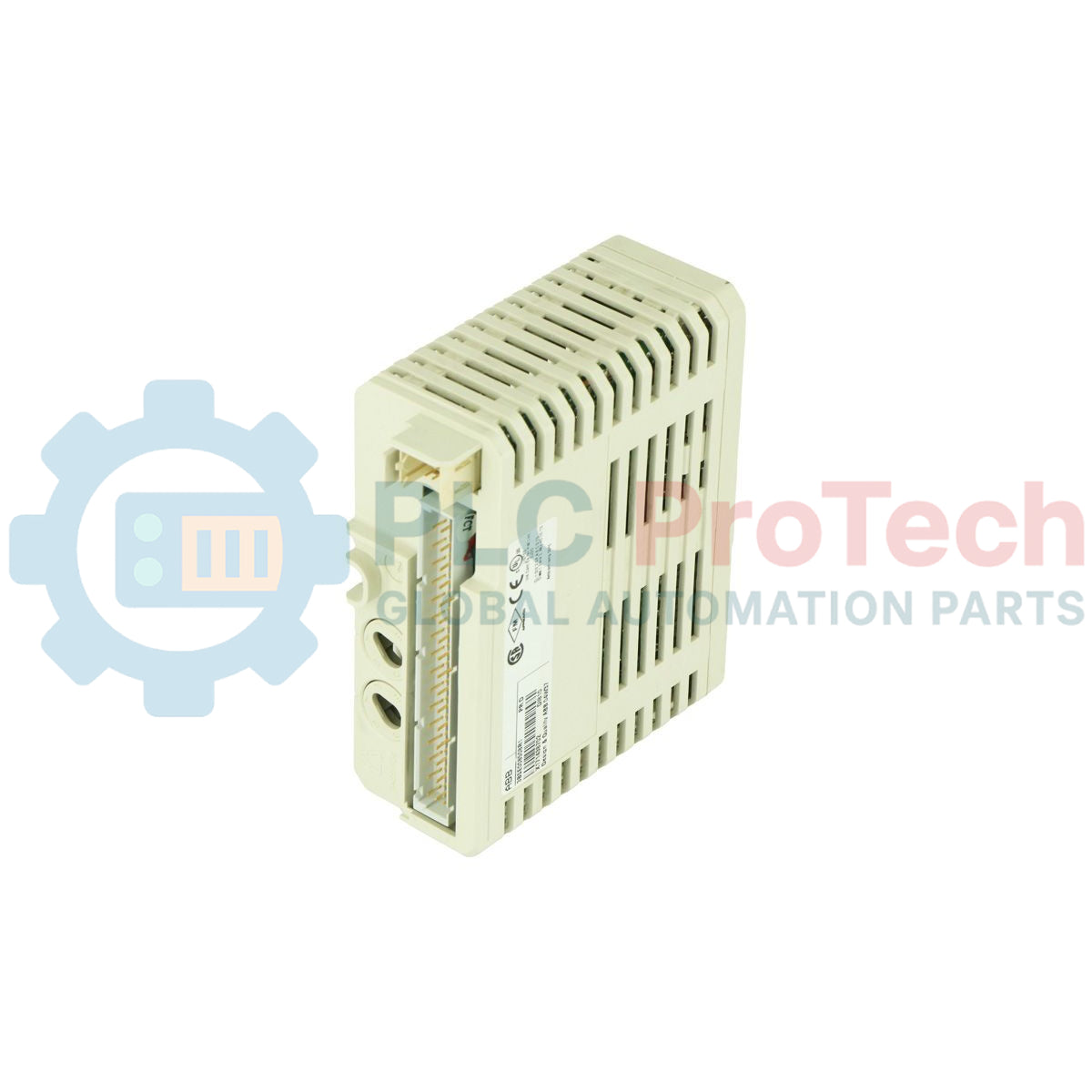

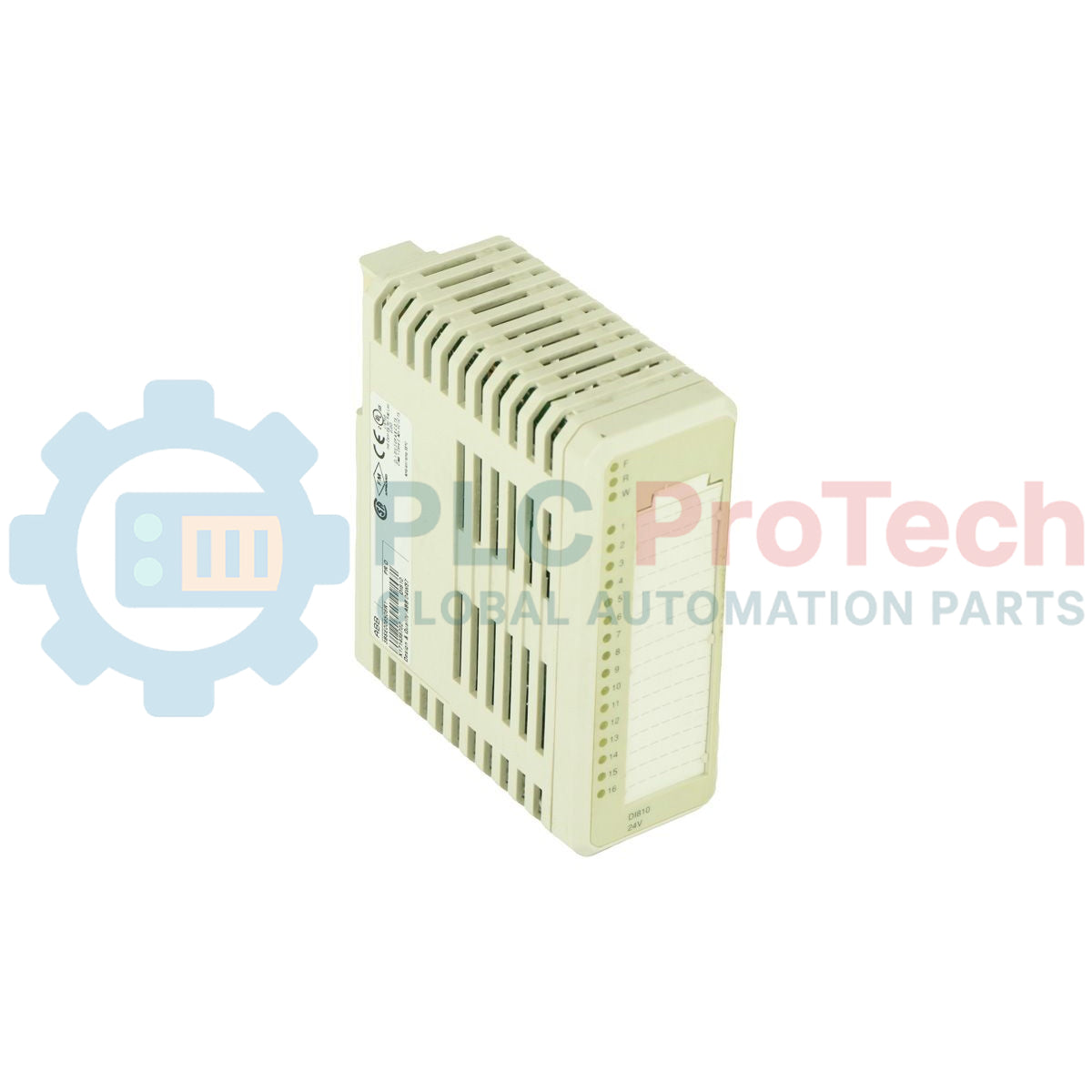

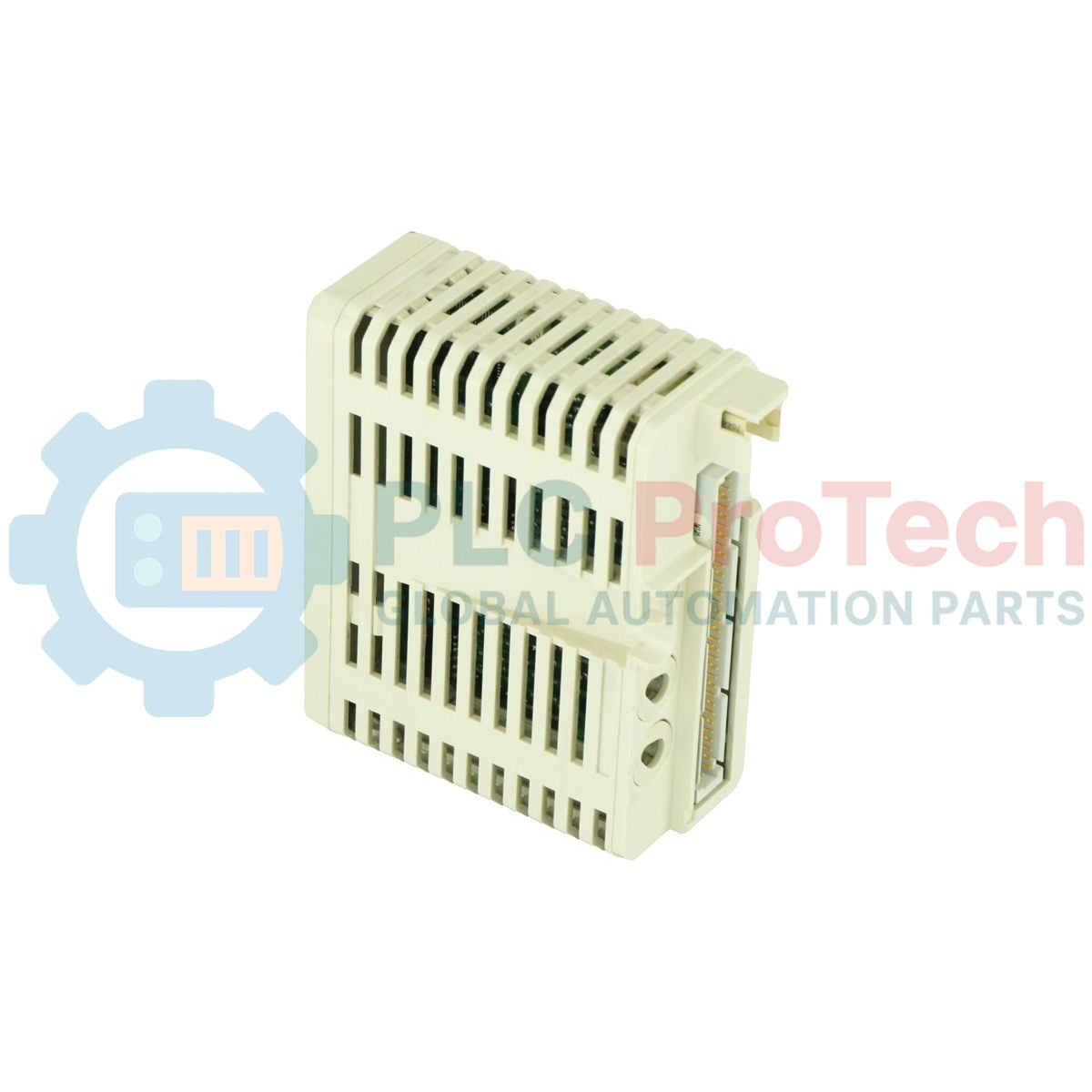

ABB DI810 3BSE008508R1 Modulo di ingresso digitale S800 I/O a 16 canali

Panoramica del prodotto

Il DI810 (3BSE008508R1) è un modulo di ingressi digitali ad alta densità progettato per la famiglia ABB S800 I/O . Questo versatile modulo dispone di 16 canali specificamente dimensionati per segnali a 24 V CC, diventando un elemento fondamentale per l'automazione industriale negli ambienti 800xA, Advant OCS e Compact Product Suite. Il DI810 è progettato per garantire la massima affidabilità e dispone di isolamento galvanico tra due gruppi di 8 canali, per prevenire i loop di massa e proteggere il bus di sistema dalle interferenze elettriche lato campo. Il design compatto e la funzionalità di "hot-swap" assicurano la riduzione al minimo delle interruzioni del processo, fornendo un'interfaccia scalabile e robusta per sensori discreti, interruttori e contatti ausiliari in applicazioni impegnative come la generazione di energia, la lavorazione chimica e l'ingegneria navale.

Configurazione tecnica

L'architettura del DI810 è ottimizzata per un'integrazione perfetta e una flessibilità lato campo:

• Densità dei canali: Fornisce 16 canali di ingresso digitali, suddivisi in due gruppi isolati di 8 canali ciascuno, consentendo l'utilizzo di riferimenti a diverse fonti di alimentazione all'interno di un singolo modulo.

• Compatibilità MTU: Progettato per essere utilizzato con un'ampia gamma di Module Termination Unit (MTU), tra cui TU810, TU812, TU814, TU818, TU830, TU833, TU838 e TU850, offrendo diverse opzioni di cablaggio (crimpatura, vite o molla).

• Versatilità del sistema: Completamente compatibile con i principali sistemi di controllo ABB, tra cui System 800xA (versioni dalla 4.0 alla 6.0), Advant Fieldbus 100 e Compact Product Suite.

• Logica di ingresso: Logica positiva standard a 24 V CC, ottimizzata per sensori e contatti meccanici conformi agli standard industriali.

• Design modulare: Dispone di un'interfaccia plug-and-play che si collega direttamente al backplane/MTU S800 I/O, consentendo un'implementazione rapida e una manutenzione agevole.

Specifiche tecniche

Domande frequenti tecniche

Quale Module Termination Unit (MTU) devo selezionare per il DI810?

La scelta dipende dalla preferenza per il cablaggio. Per i morsetti a vite standard, il TU810 o il TU830 sono scelte comuni. Se l'applicazione richiede morsetti a molla ad alta densità per resistere alle vibrazioni, si consigliano il TU812 o il TU814.

I due gruppi di 8 canali possono essere alimentati da fonti diverse a 24 V?

Sì. Poiché i due gruppi sono isolati l'uno dall'altro, è possibile utilizzare alimentatori indipendenti per ciascun gruppo di 8 canali, soluzione ideale per i sistemi che richiedono la separazione fisica dei circuiti di sicurezza o di interblocco.

Il DI810 supporta la funzionalità "Hot-Swap"?

Sì. Quando viene utilizzato all'interno di una stazione S800 I/O, il modulo DI810 può essere rimosso e sostituito mentre il sistema è alimentato (in determinate condizioni di configurazione), riducendo significativamente i tempi di inattività durante la manutenzione.

Guida all'ingegneria e all'installazione

• Installazione dell'MTU: Assicurarsi che la Module Termination Unit (MTU) sia fissata saldamente alla guida DIN prima di inserire il modulo DI810. Il modulo deve scattare in posizione con un clic deciso, per garantire il completo innesto dei connettori del bus interno.

• Cablaggio di campo: Per gli ingressi a 24 V CC, assicurarsi che i cavi siano adeguatamente schermati se passano vicino a cavi del motore ad alta tensione. L'isolamento del DI810 fornisce protezione, ma buone pratiche EMC prevengono sfarfallii indesiderati del segnale.

• Isolamento dei gruppi: Ricordare che i canali 1-8 condividono un ritorno comune e i canali 9-16 condividono un ritorno comune separato. Non collegare questi ritorni tra loro se si desidera mantenere l'isolamento galvanico tra i due gruppi.

• Protezione ambientale: Negli ambienti con elevata umidità o gas corrosivi, assicurarsi che l'armadio I/O abbia un grado di protezione adeguato. Il DI810 è un modulo compatto con grado di protezione IP20 e si affida all'involucro per la protezione ambientale primaria.
