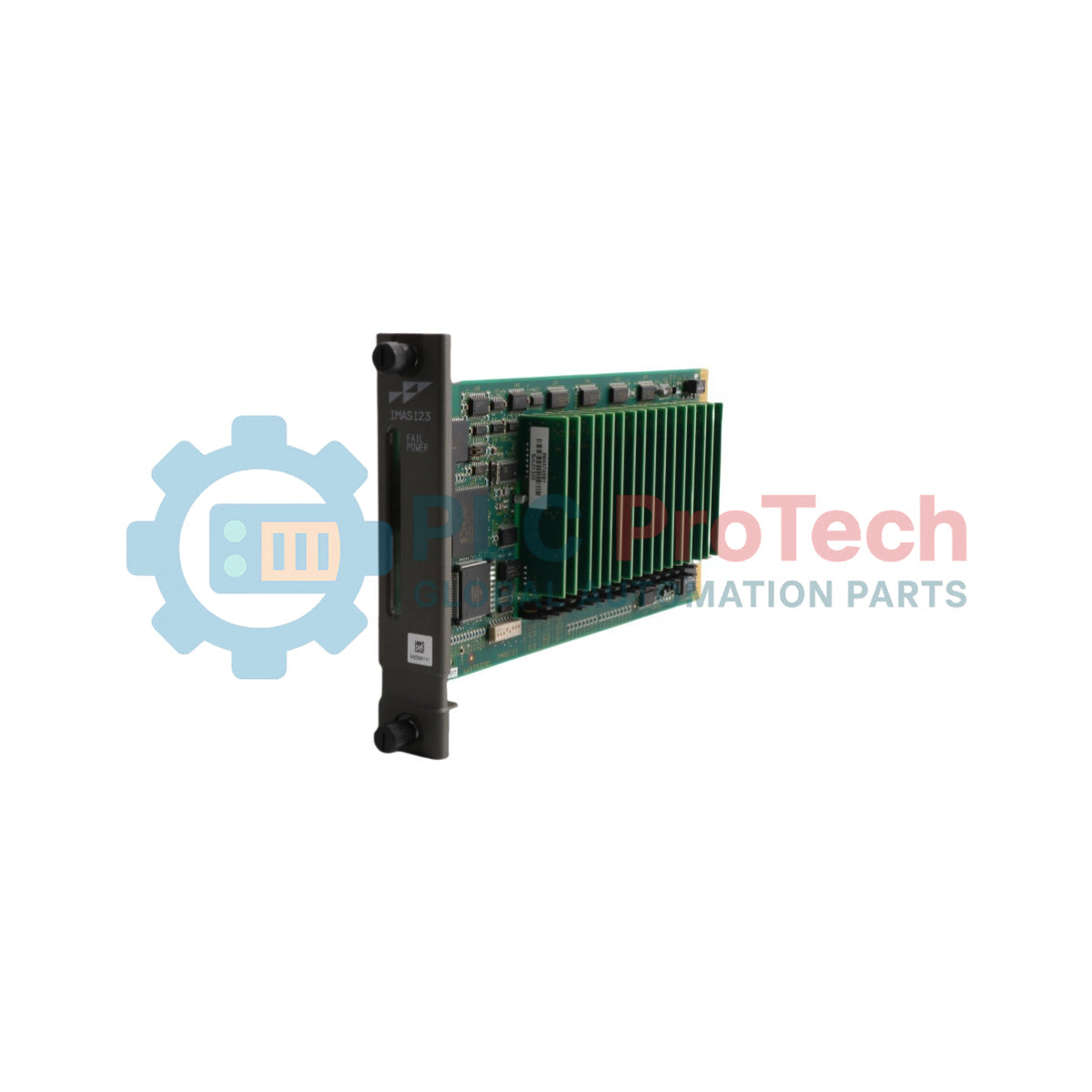

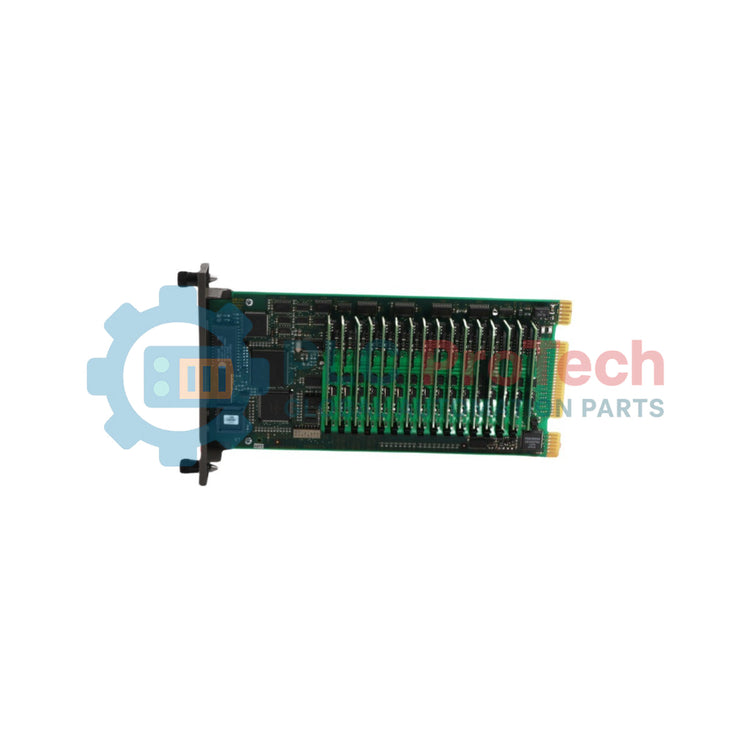

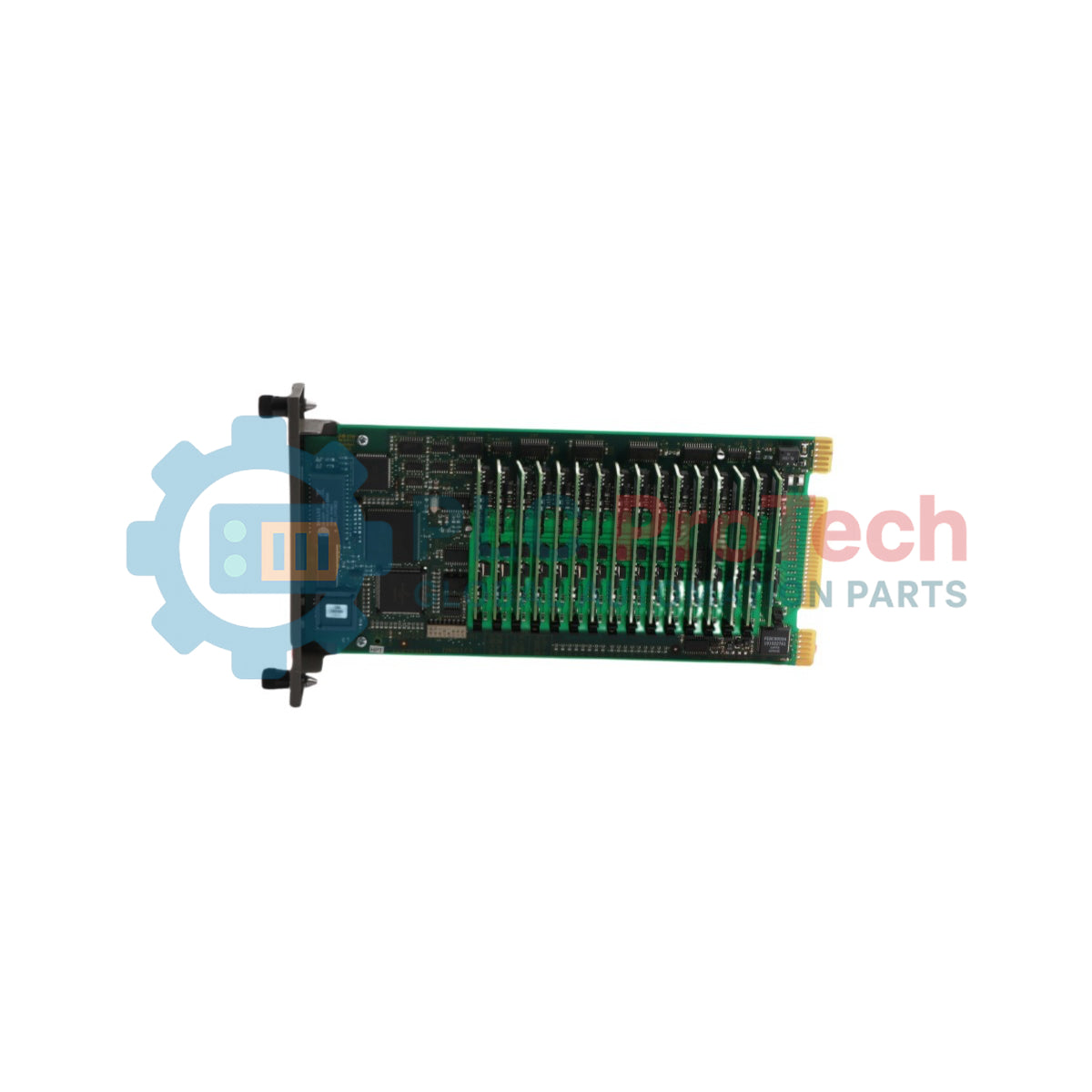

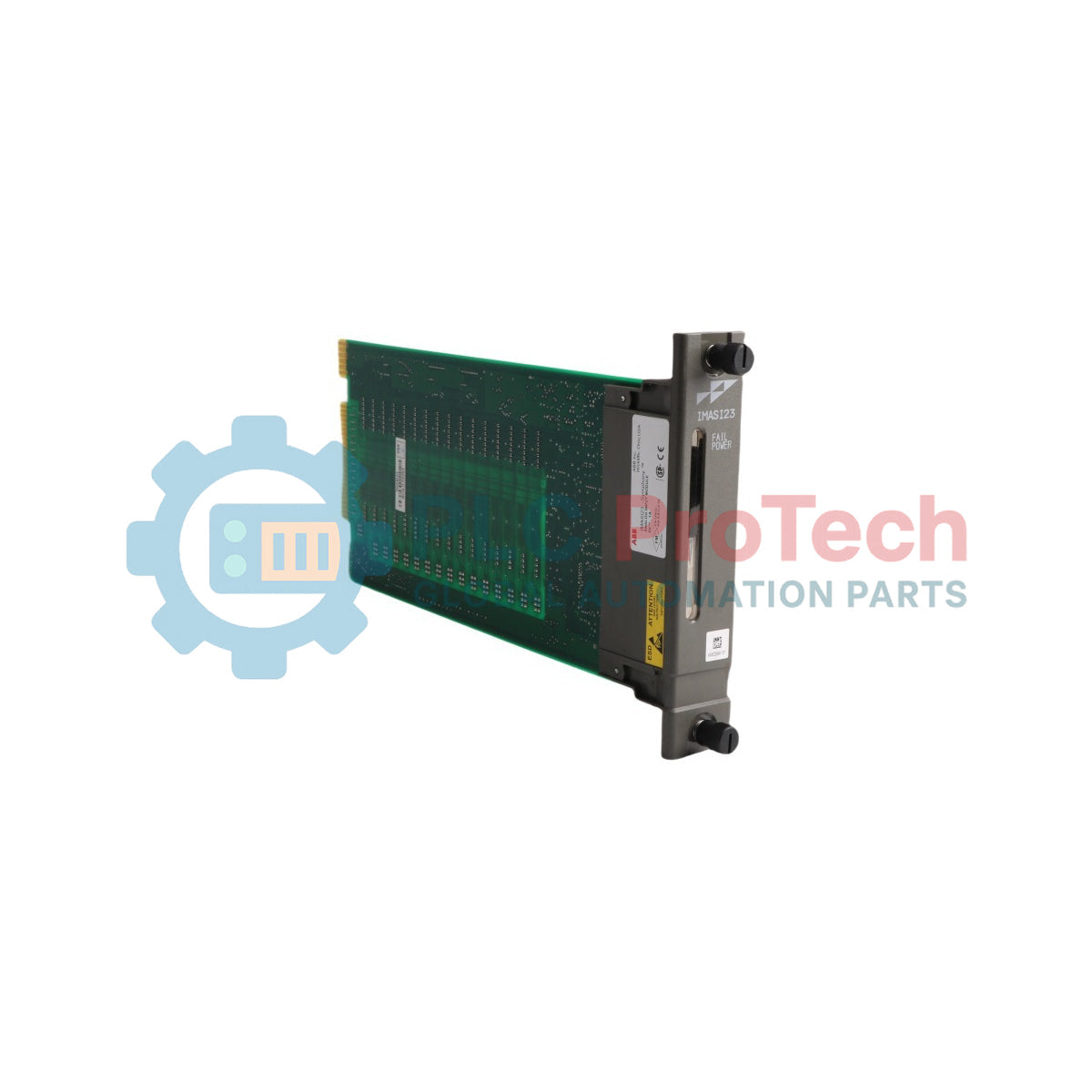

ABB IMASI23 Symphony Harmony modulo di ingresso analogico

Descrizione

IMASI23 è un modulo di ingresso analogico intelligente che interfaccia 16 ingressi analogici con un controller Harmony all'interno dell'architettura del sistema. Comunicando tramite il bus dell'espansore I/O ad alta velocità, IMASI23 utilizza un microcontrollore e una memoria dedicati integrati per eseguire localmente le attività di elaborazione degli ingressi, inclusi la compensazione degli errori, le regolazioni automatiche e la conversione in unità ingegneristiche, riducendo così i requisiti di elaborazione del controller principale. IMASI23 occupa un singolo slot in un'unità di montaggio dei moduli (MMU) e fornisce una conversione analogico-digitale isolata, la compensazione del giunto freddo per gli ingressi delle termocoppie e test diagnostici integrati per garantire un'elevata integrità operativa nelle applicazioni di controllo industriale.

Caratteristiche

• Interfaccia 16 ingressi analogici ai controller Harmony tramite il bus dell'espansore I/O
• Microcontrollore e memoria integrati per l'elaborazione locale dei segnali di ingresso e la conversione in unità ingegneristiche
• Isolamento tra canali mediante convertitori A/D delta-sigma dedicati, convertitori DC/DC e optoisolatori
• Compensazione della temperatura del giunto freddo per gli ingressi delle termocoppie mediante riferimenti RTD dell'unità di terminazione
• Rilevamento integrato degli ingressi aperti per i tipi di ingresso millivolt, termocoppia, RTD, 1-5 VDC e 4-20 mA
• Autocalibrazione automatica periodica mediante un riferimento interno di precisione a bassa deriva
• DIP switch integrato a 8 posizioni per la selezione dell'indirizzo del bus del modulo I/O e l'attivazione della modalità diagnostica
• Indicatori LED di stato sul pannello frontale (rosso/verde) per lo stato operativo, l'esito positivo/negativo della diagnostica e la comunicazione sul bus
• Design con un'unica scheda a circuito stampato e due dispositivi di blocco del pannello frontale prigionieri per un montaggio sicuro nel rack

Applicazioni

• Monitoraggio dei processi dei sistemi di controllo distribuito (DCS)
• Acquisizione di segnali analogici multicanale (termocoppie, RTD, millivolt, tensione e loop di corrente)
• Espansioni di sistema che utilizzano architetture di unità di controllo Harmony ABB Symphony (HCU)

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Inserimento del modulo: inserire il modulo facendolo scorrere in uno slot assegnato di un'unità di montaggio moduli IEMMU11, IEMMU12, IEMMU21 o IEMMU22 IEMMU11, IEMMU12, IEMMU21 o IEMMU22 spenta, finché i connettori edge card (P1, P2, P3) non siano completamente inseriti nel backplane, quindi fissare i due fermi prigionieri del pannello frontale.
• Configurazione dell'indirizzo: impostare il dip-switch univoco a 8 posizioni (S1) per configurare l'indirizzo del modulo sul bus dell'espansore I/O prima di mettere in funzione il sistema.
• Cablaggio dei segnali di campo: collegare i dispositivi di campo ai morsetti dell'unità di terminazione NTAI06 e collegare l'unità di terminazione al connettore P3 del modulo utilizzando un gruppo cavo NKAS01 o NKAS11.

• Isolamento del bus: assicurarsi che il dipshunt del bus dell'espansore I/O tra i sottosistemi di controllo sia configurato correttamente o rimuoverlo se è necessaria la separazione dei sottosistemi.
