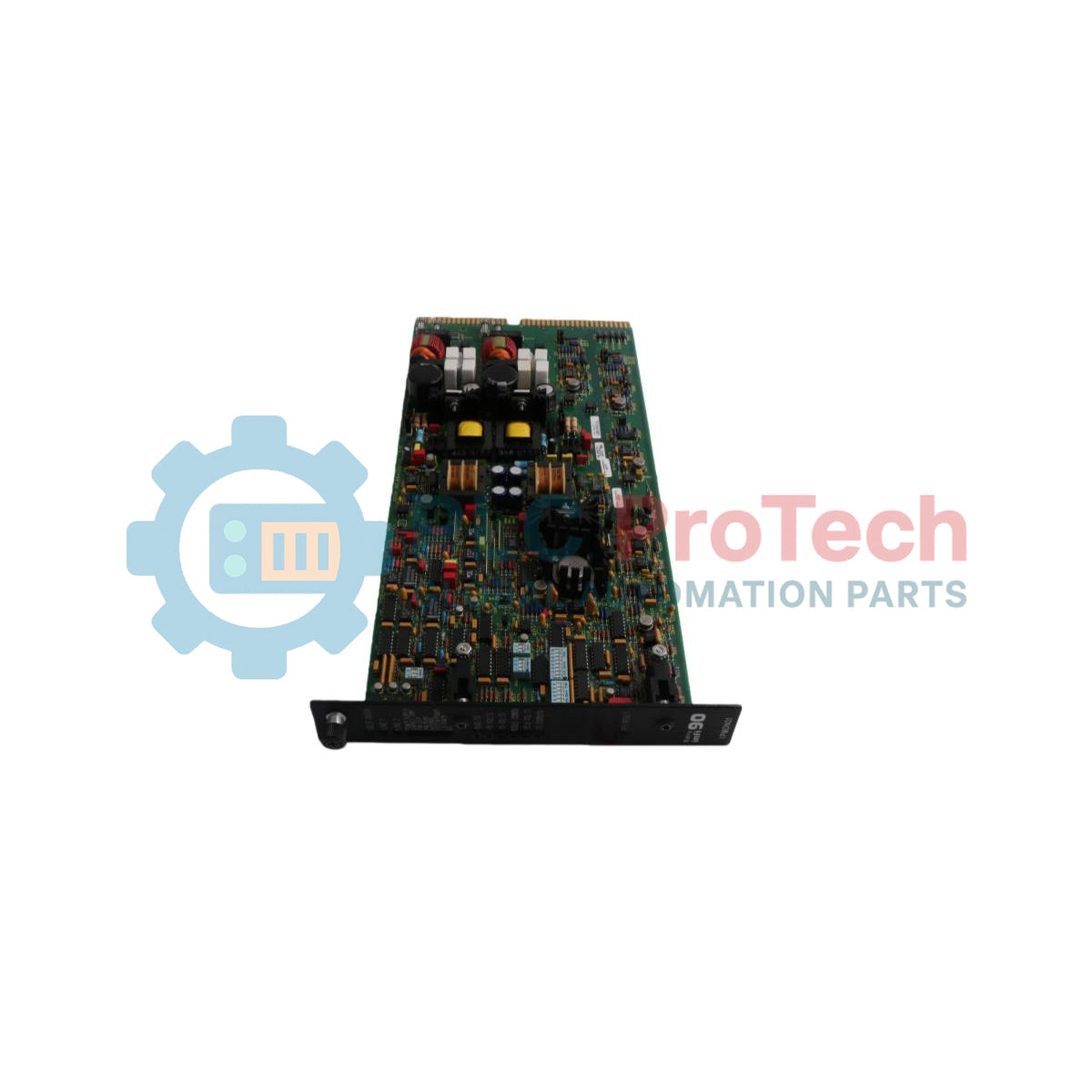

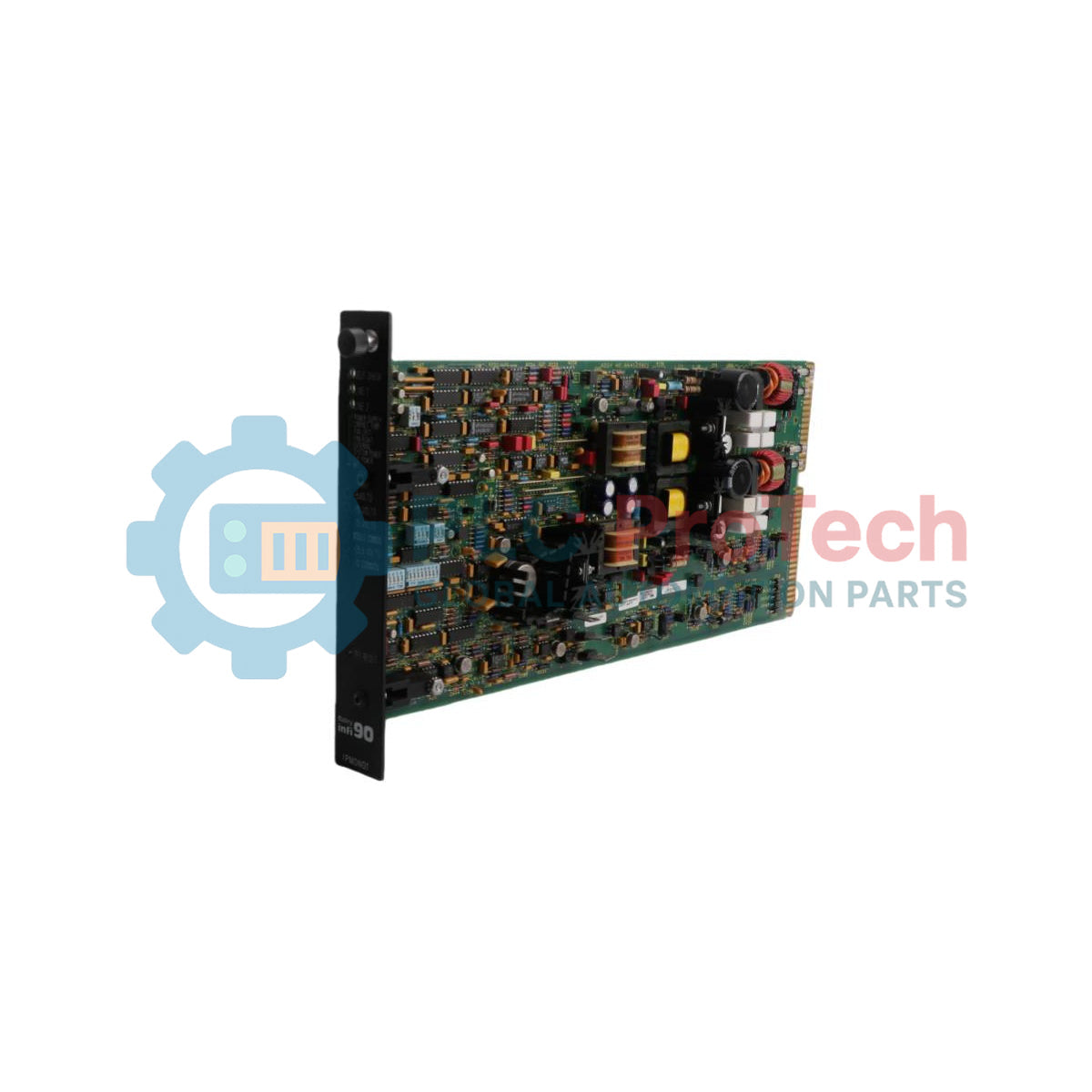

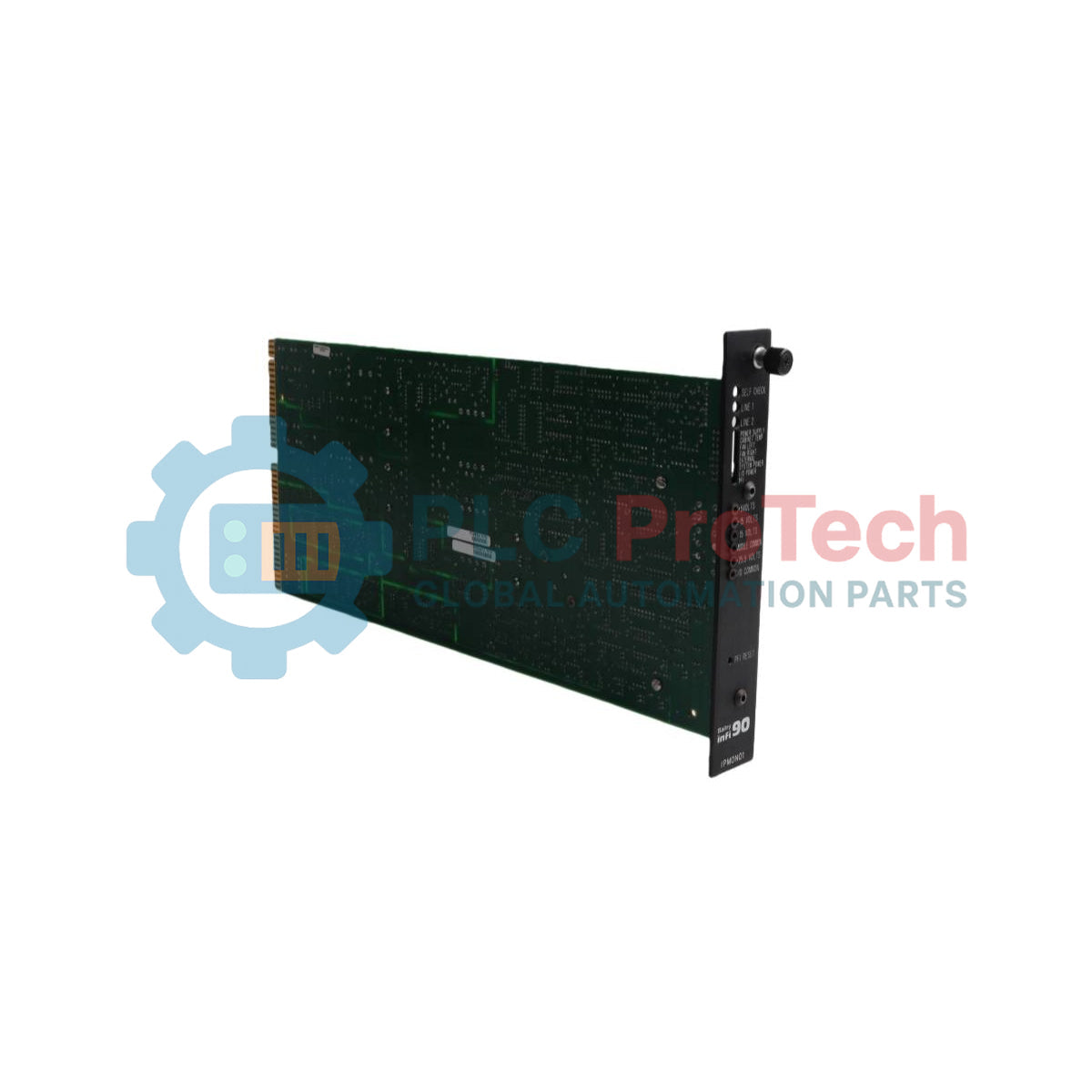

ABB IPMON01 Bailey INFI 90 Modulo di monitoraggio dell'alimentazione

L'ABB IPMON01 è un modulo di monitoraggio dell'alimentazione progettato per il Bailey INFI 90 OPEN Modular Power System II. Questo modulo funge da interfaccia centrale per la diagnostica e il monitoraggio all'interno del sistema, fornendo dati in tempo reale sulle tensioni del bus di sistema, sullo stato dell'alimentazione in ingresso e sui parametri ambientali o hardware locali. L'ABB IPMON01 dispone di tre LED di stato rossi/verdi, otto LED di allarme rossi e un'interfaccia integrata per la diagnostica diretta. Valuta lo stato delle linee di alimentazione in ingresso, delle tensioni del bus di sistema e del bus I/O, nonché condizioni esterne come la temperatura dell'armadio e il funzionamento delle ventole di raffreddamento, per proteggere le infrastrutture critiche.

Caratteristiche

• Integra tre LED di stato bicolore rosso/verde (autodiagnosi, Linea 1, Linea 2) per la verifica immediata dello stato operativo.
• Dispone di otto LED di allarme rossi dedicati per isolare guasti quali guasto dell'alimentatore, condizioni di sovratemperatura, guasto delle ventole e stato PFI.
• Funzionamento dei LED configurabile tramite impostazioni di dipswitch e ponticelli interni per monitorare più linee, bus e segnali hardware distinti.
• Include sei punti di test fisici sul pannello frontale che consentono di misurare direttamente la tensione del bus mediante sonde di voltmetro.
• Dotato di un pulsante di reset PFI sul pannello frontale per cancellare i segnali di interruzione per guasto dell'alimentazione memorizzati dopo la risoluzione delle condizioni di guasto.

Applicazioni

• Diagnostica e monitoraggio del Bailey INFI 90 OPEN Modular Power System II.
• Monitoraggio in tempo reale dei circuiti di tensione e dei guasti operativi nelle architetture di alimentazione industriali.
• Monitoraggio della sovratemperatura e dei guasti delle ventole di raffreddamento all'interno degli involucri elettronici.

Specifiche tecniche

Informazioni per l'ordine

Linee guida per l'installazione

• Documentare e verificare tutte le configurazioni di dipswitch e ponticelli prima di inserire il modulo, per garantire la corretta mappatura di linee, bus e segnali di allarme.
• Garantire una corretta messa a terra strutturale e isolare le fonti di alimentazione prima di manipolare i componenti hardware all'interno dell'azionamento o dell'armadio di sistema.
• Allineare il modulo lungo le guide del telaio per proteggere i pin del backplane e l'infrastruttura dei componenti da danni meccanici durante l'inserimento.
• Conservare una copia aggiornata della matrice di configurazione di dipswitch e ponticelli all'interno o vicino all'armadio, come guida di riferimento per il personale addetto alla manutenzione.
