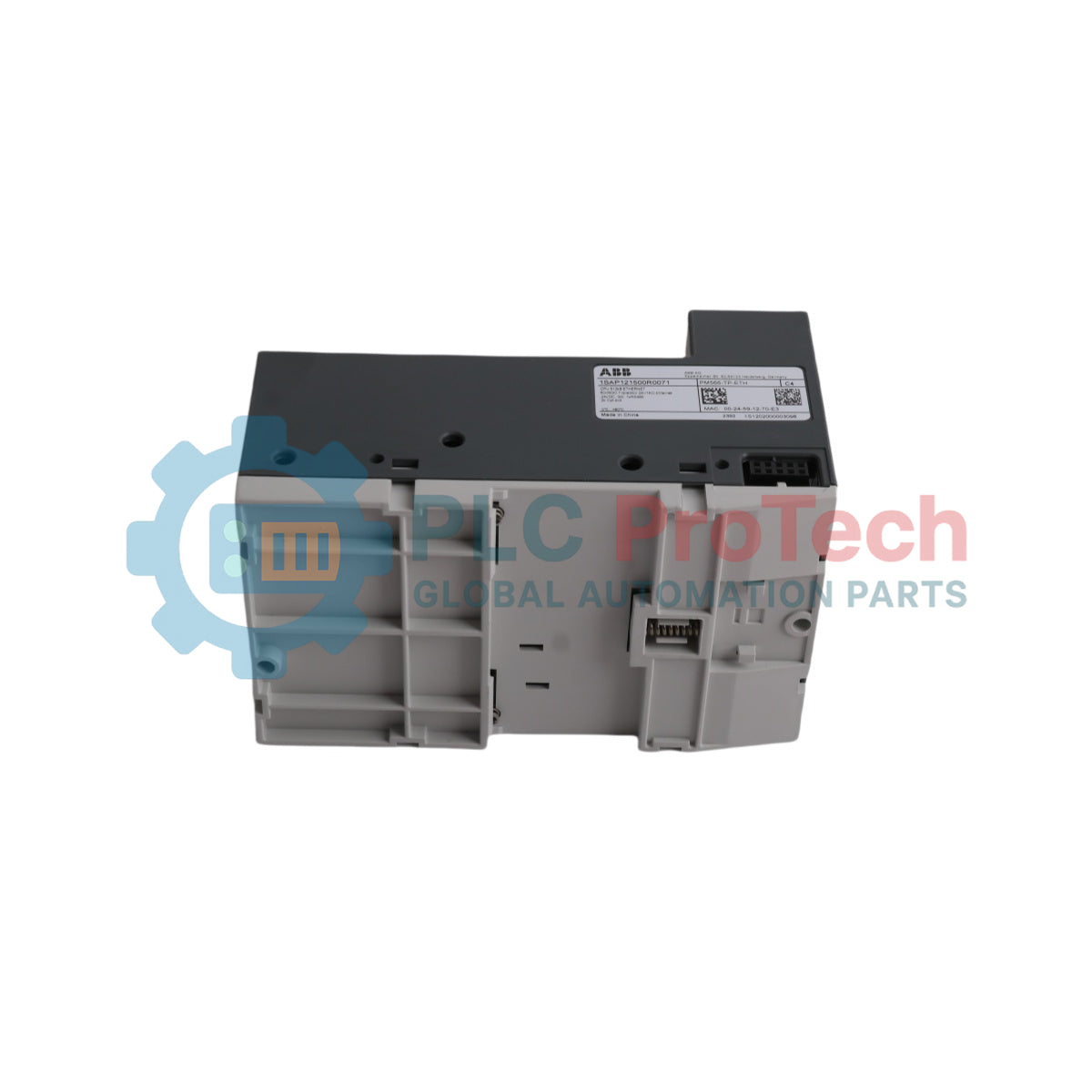

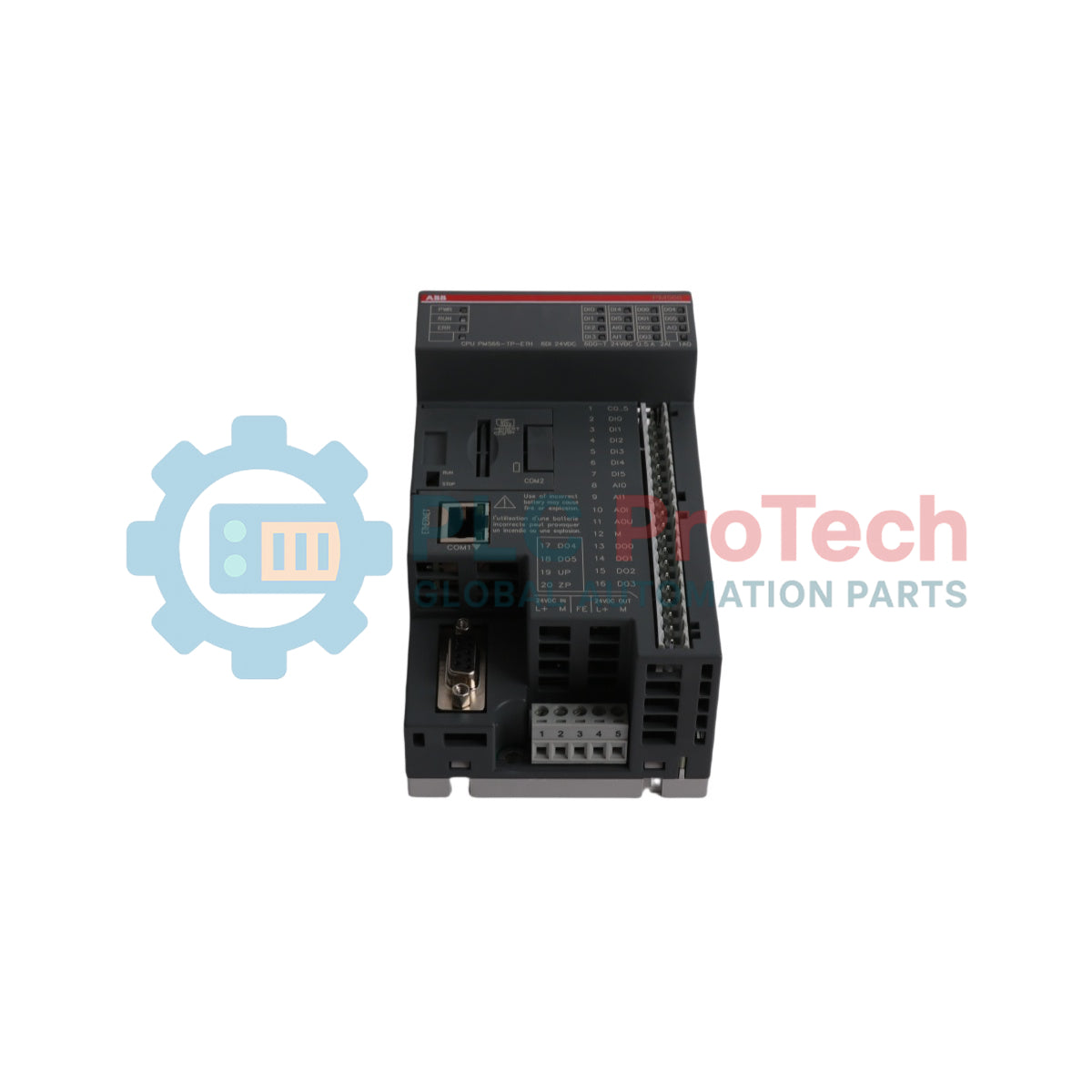

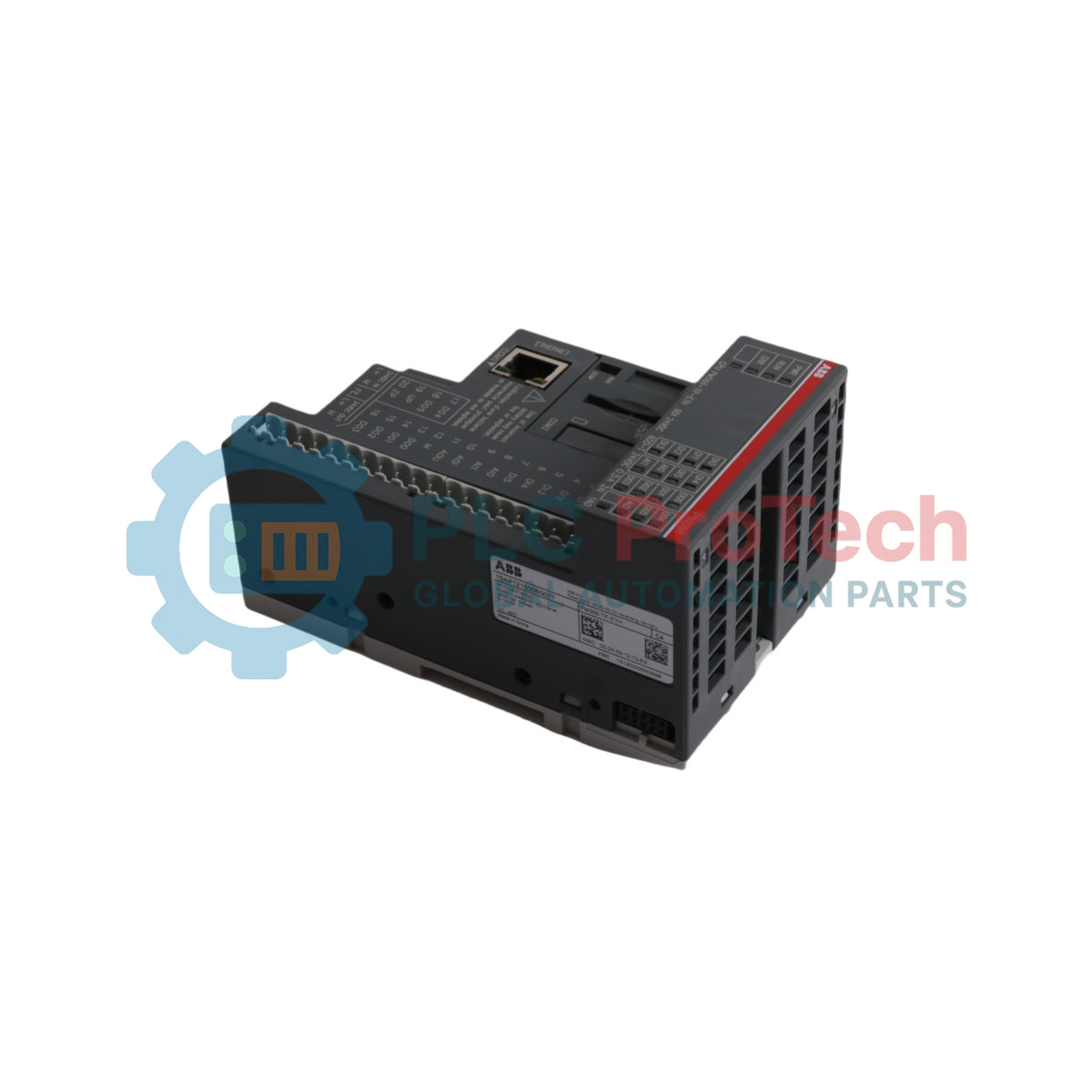

ABB PM566-TP-ETH 3ABD00038817 Modulo CPU PLC-AC500-eCo

Descrizione

L'ABB PM566-TP-ETH (ID prodotto: 3ABD00038817) è un modulo con unità centrale di elaborazione appartenente alla famiglia di automazione distribuita PLC-AC500-eCo. Questa unità basata su microcontrollore funge da controller centralizzato per gestire linee di processo automatizzate, nodi di campo del sistema e sequenze di lavorazione delle macchine. Per consentire l'interfacciamento diretto con le apparecchiature tecniche dell'impianto senza richiedere un'infrastruttura di nodi esterni, il modulo dispone di una matrice hardware integrata con 6 ingressi digitali, 2 ingressi analogici, 6 uscite digitali a transistor e 1 uscita analogica. Con una tensione di alimentazione nominale di 24 VDC, il processore è dotato di un'interfaccia Ethernet integrata in fabbrica e di un canale seriale RS485 per la gestione continua della rete di campo. Due slot hardware dedicati per opzioni sono inoltre integrati nell'involucro per consentire l'installazione di estensioni di comunicazione personalizzate e schede di espansione dei sottomoduli.

Caratteristiche

• Dotato di una memoria integrata da 512 kB per il programma applicativo e i dati utente.
• Configurazione I/O integrata flessibile con 6 ingressi digitali, 2 ingressi analogici, 6 uscite digitali a transistor e 1 uscita analogica.
• Connettività di rete diretta tramite 1 porta Ethernet nativa e 1 interfaccia di comunicazione RS485 integrata.
• Scalabilità del sistema garantita da 2 slot per opzioni integrati per specifiche schede di espansione della comunicazione.
• Involucro compatto con grado di protezione IP20, progettato per l'installazione in ambienti industriali aperti.

Applicazioni

• Circuiti di monitoraggio dei processi ad alta densità e sistemi di automazione delle macchine.
• Infrastrutture di controllo distribuito che richiedono l'elaborazione simultanea di segnali analogici e digitali di campo.
• Instradamento della comunicazione dati secondaria e mappatura dei protocolli attraverso linee di produzione locali.
• Controllo di macchinari autonomi OEM e segmenti di impianti di automazione distribuita.

Specifiche tecniche

Linee guida per l'installazione

• Allineare e agganciare saldamente il modulo processore a una guida DIN industriale standard all'interno di un involucro protettivo.
• Collegare direttamente un'alimentazione esterna stabilizzata a 24 VDC ai morsetti contrassegnati, verificando la corretta polarità dei cavi prima di applicare l'alimentazione elettrica.
• Mantenere uno spazio libero sufficiente per la circolazione dell'aria attorno all'involucro del dispositivo (135 mm di altezza x 82 mm di larghezza x 74 mm di profondità) per ottimizzare il raffreddamento a convezione naturale dell'elettronica interna.
• Instradare i collegamenti di comunicazione sensibili (Ethernet e RS485) e i segnali analogici in canaline separate e dedicate, lontano dai cavi di alimentazione principali dei motori ad alta tensione, per ridurre i rischi di interferenze elettromagnetiche.
