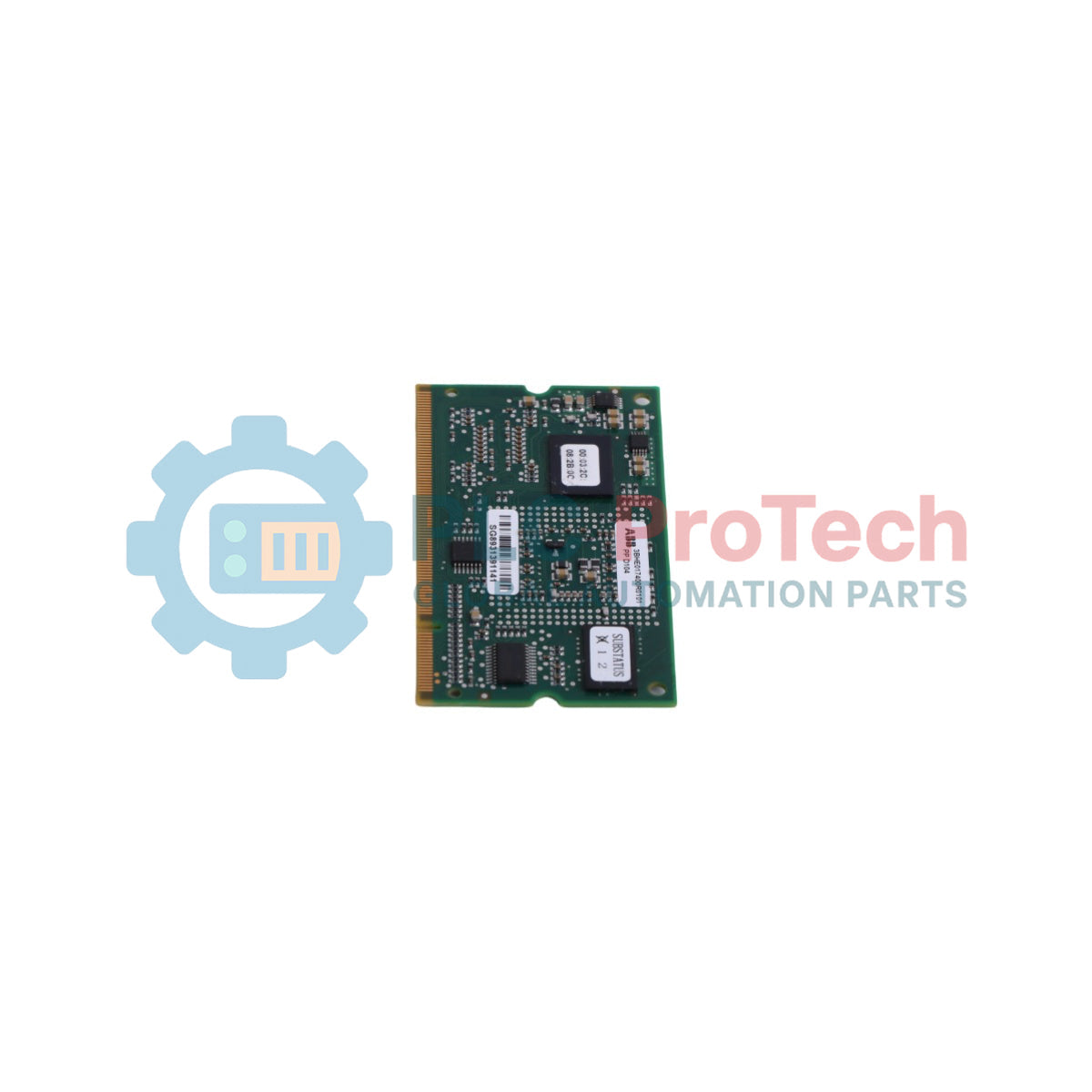

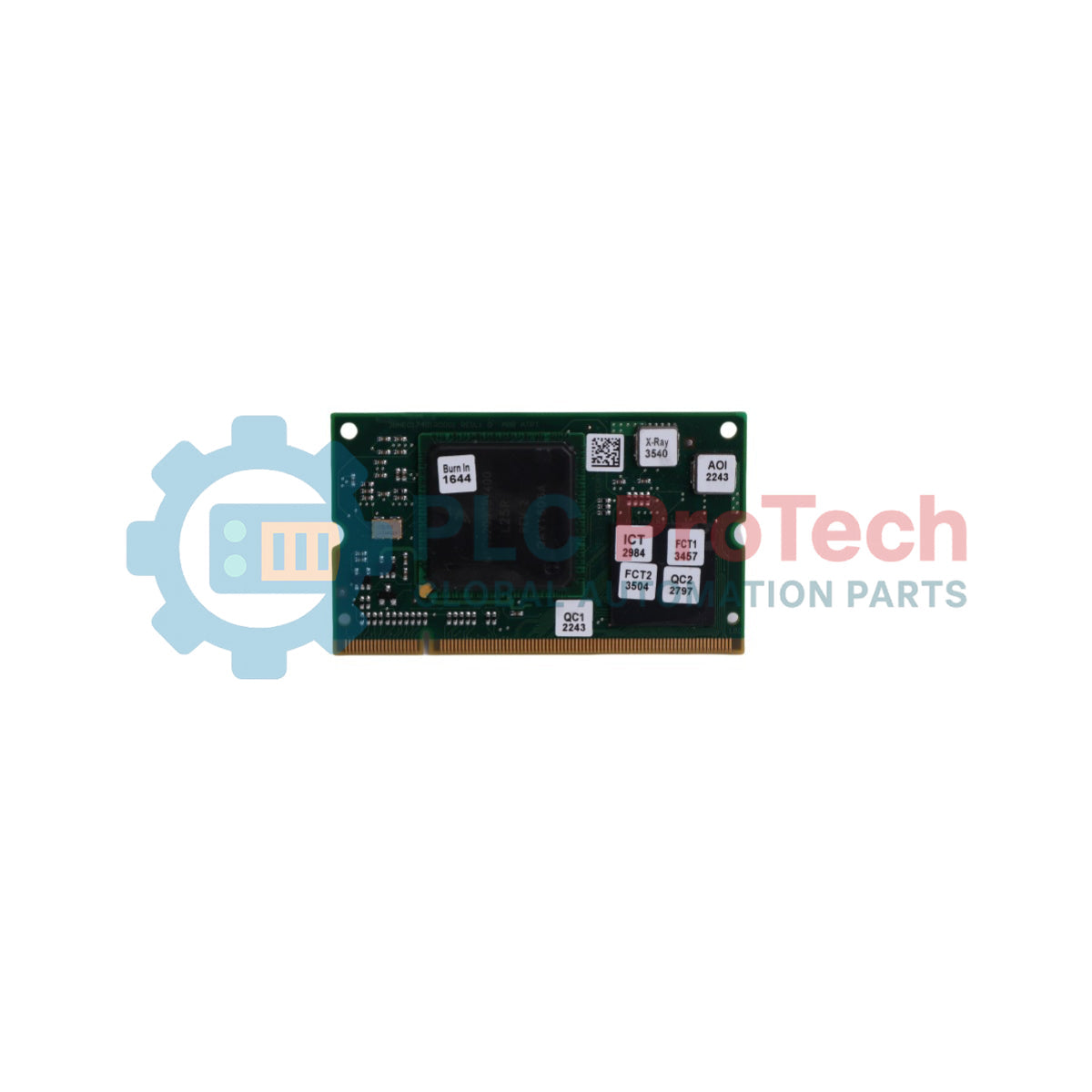

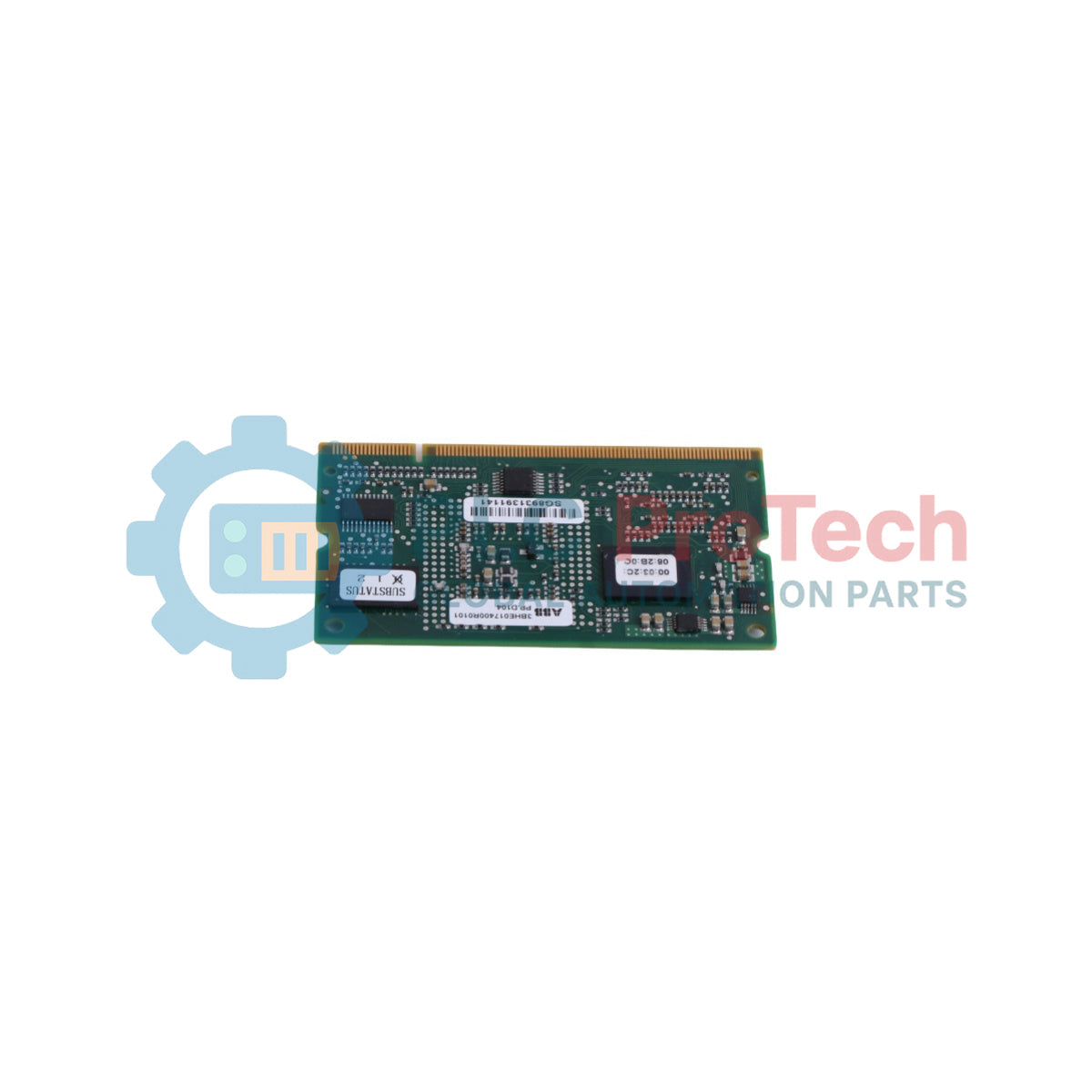

ABB PP D104 3BHE017400R0101 Scheda processore AC 800PEC

Descrizione

ABB PP D104 (ID prodotto: 3BHE017400R0101) è una scheda processore integrata ultracompatta, progettata per fungere da modulo controller centrale all'interno di configurazioni di automazione industriale con spazio limitato e costi critici. Questa unità di elaborazione delle dimensioni di una carta di credito integra un microcontrollore Freescale MPC5200 con core PowerPC 603, funzionante a una frequenza di clock di 396 MHz. Progettata specificamente per architetture ottimizzate di condivisione delle attività, la PP D104 3BHE017400R0101 funge da motore di calcolo centrale di un pacchetto controller, affidandosi a schede di comunicazione e di espansione delle interfacce specifiche per l'applicazione per delegare le funzioni del sistema. Integra un MAC Ethernet 10/100 Mbps integrato, due controller di rete CAN, tre interfacce seriali UART asincrone e un dispositivo logico FPGA (Field Programmable Gate Array) programmabile ad alta capacità. Questa microarchitettura fornisce controllo in tempo reale, comunicazioni multiprotocollo deterministiche e scalabilità delle interfacce a livello hardware nelle moderne infrastrutture controller AC 800PEC.

Caratteristiche

• Design con fattore di forma ridotto, che occupa un'area fisica inferiore a quella di una carta di credito standard.
• Microcontrollore Freescale MPC5200 integrato con un core PowerPC 603 ad alta efficienza.
• Dispositivo logico programmabile ad alta capacità (FPGA) integrato per l'accelerazione a livello hardware e l'esecuzione di logiche personalizzate.
• Interfacce di comunicazione integrate multicanale, inclusi due controller CAN e un livello MAC Ethernet 10/100 Mbps.
• Tre interfacce seriali indipendenti (UART) per connessioni affidabili alle periferiche locali.
• Progettata per pacchetti di controllo con condivisione disaccoppiata delle attività, per massimizzare le prestazioni in rapporto allo spazio.

Applicazioni

• Elaborazione ad alta velocità in tempo reale all'interno di involucri compatti per sistemi controller AC 800PEC.
• Sistemi di controllo integrati per elettronica di potenza, sistemi di eccitazione e convertitori statici di frequenza.
• Instradamento distribuito delle comunicazioni di rete industriali multiprotocollo (Ethernet, CAN, seriale).
• Aggiornamenti di elaborazione ad alte prestazioni per unità di automazione locali in spazi limitati.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Mitigazione delle scariche elettrostatiche: questo PCB a scheda aperta contiene microelettronica altamente sensibile. Durante l'estrazione e l'inserimento nel telaio del pacchetto controller è obbligatorio indossare sempre un braccialetto antistatico ESD approvato.
• Integrazione nel telaio: inserire la scheda nella guida dello slot dedicato all'interno dell'alloggiamento del controller AC 800PEC, assicurandosi che i connettori di accoppiamento multipolari del backplane siano perfettamente allineati prima di applicare la forza di inserimento.
• Gestione termica: poiché questa scheda ottimizza le prestazioni in rapporto allo spazio, mantenere liberi i percorsi dell'aria di raffreddamento attraverso il gruppo del sottodispositivo, per gestire la dissipazione del calore generato dal core a 396 MHz e dalla logica FPGA.
• Verifica della schermatura: assicurarsi che l'involucro del pacchetto controller host sia correttamente collegato a terra, per ridurre i rischi di interferenze elettromagnetiche (EMI) che potrebbero compromettere il bus interno ad alta frequenza.
