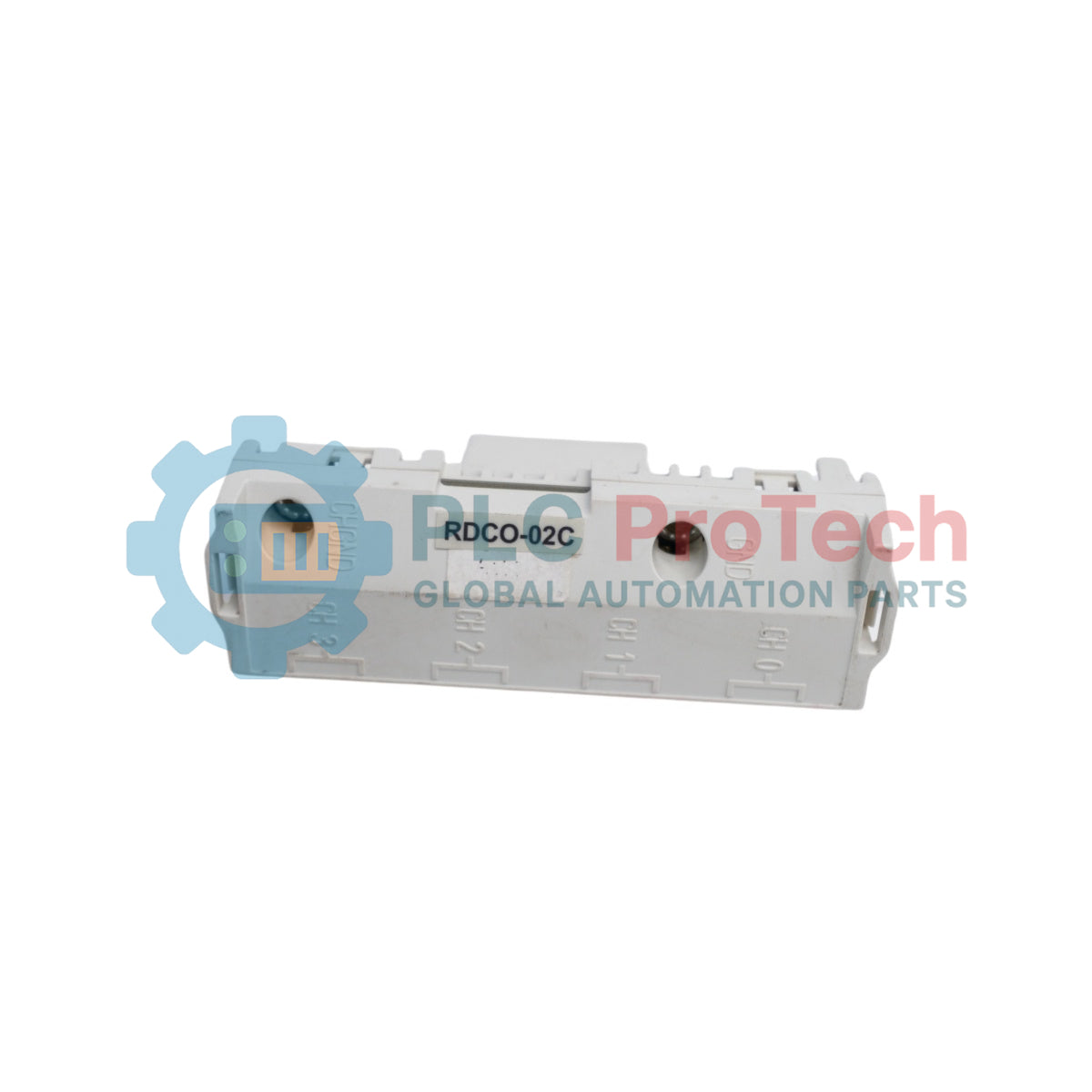

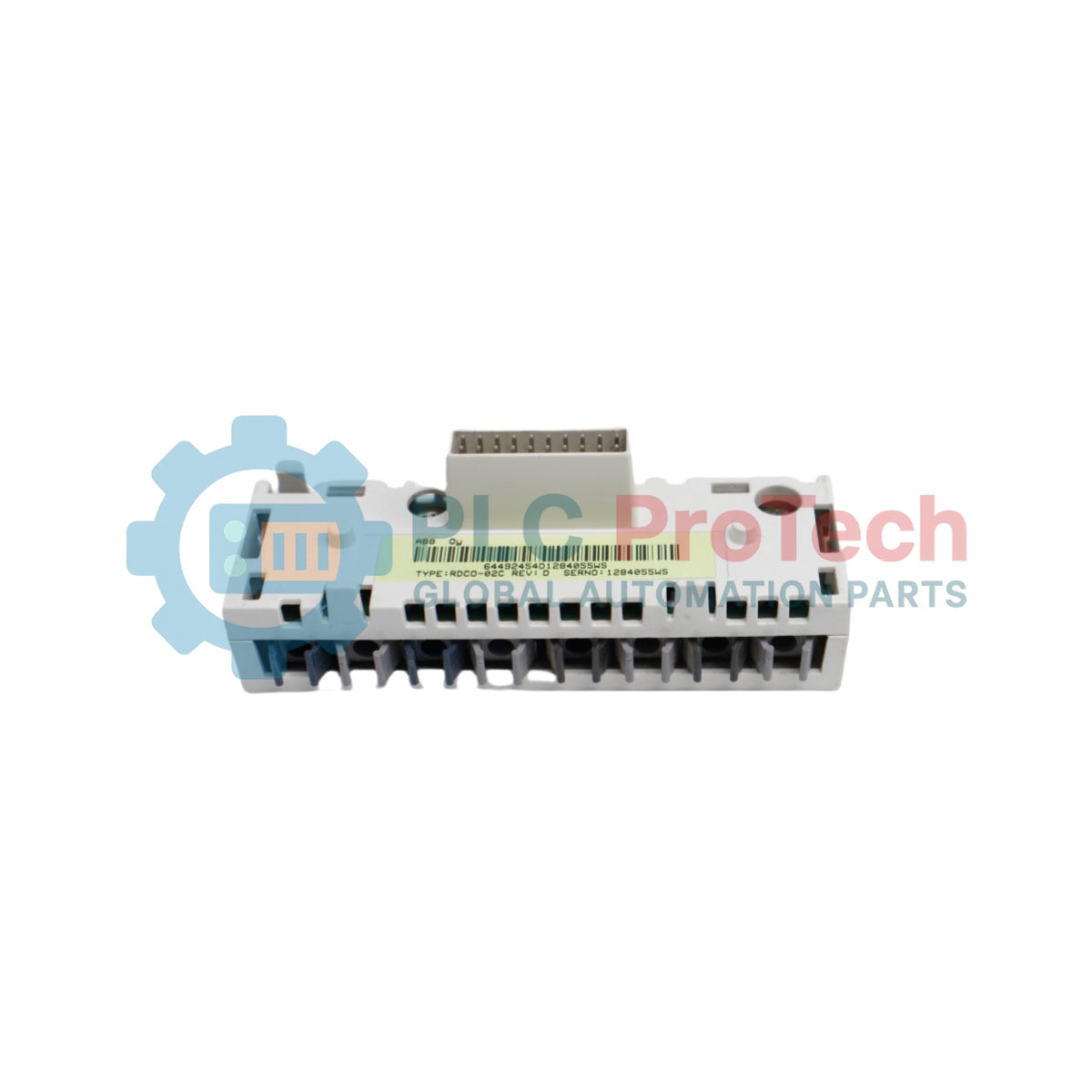

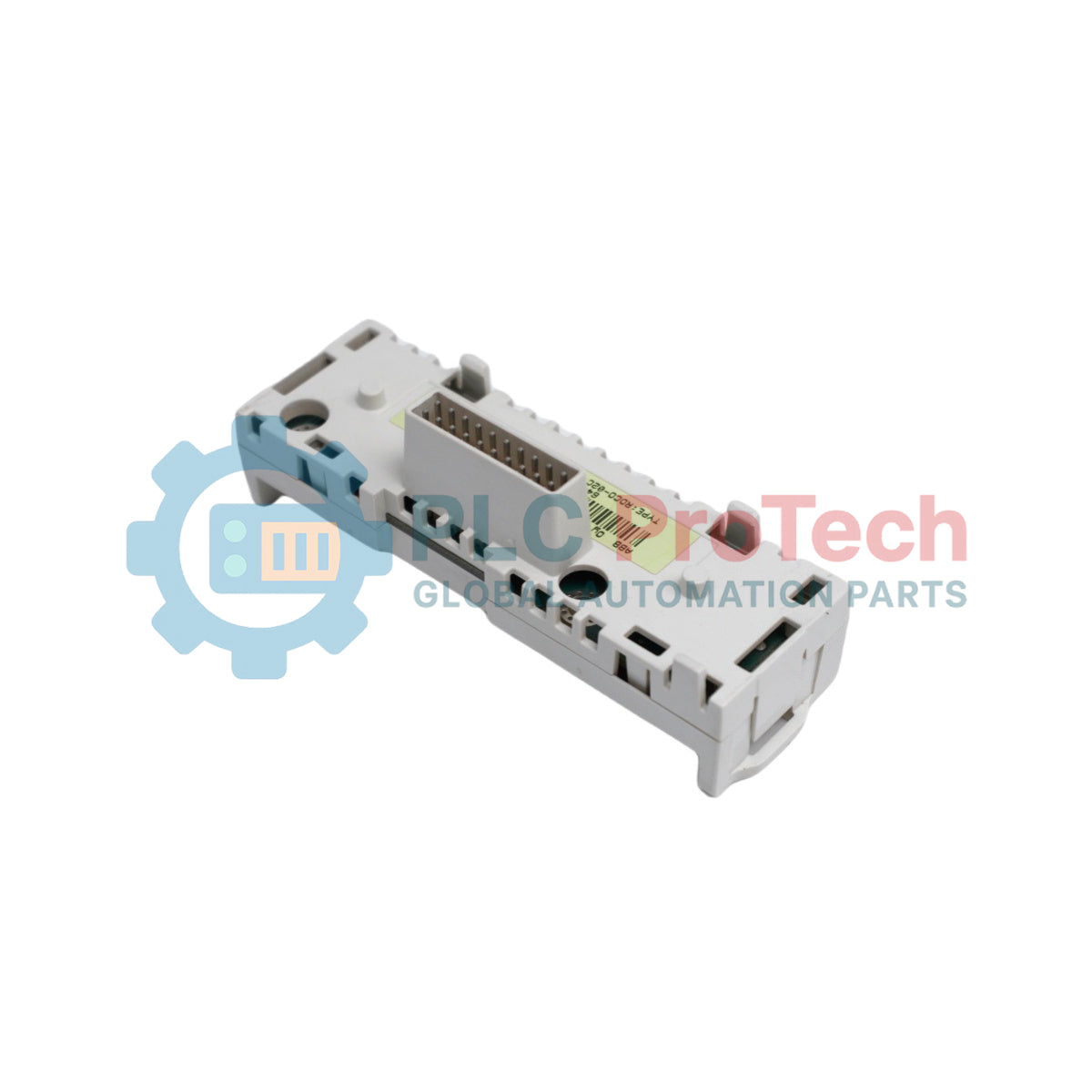

ABB RDCO-02C Modulo opzionale di comunicazione DDCS

Descrizione

RDCO-02C è un modulo opzionale di comunicazione aggiuntivo progettato per gestire la trasmissione dati ad alta velocità e il networking fieldbus nelle configurazioni con azionamenti a velocità variabile. Questo modulo funge da scheda di interfaccia industriale che stabilisce canali di comunicazione DDCS per la scheda di controllo motore e I/O RMIO o per le unità di controllo BCU. Operando come ponte per le connessioni in fibra ottica, la scheda contiene quattro canali ottici distinti (CH0, CH1, CH2 e CH3) utilizzati per collegare sistemi di supervisione, opzioni periferiche locali, collegamenti tra azionamenti master-follower e strumenti diagnostici per PC. Dotato di una scheda a circuiti rivestita per garantire la protezione dal deterioramento ambientale, il RDCO-02C fornisce una segnalazione deterministica e una robusta immunità ai disturbi, essenziali per operazioni automatizzate affidabili nei settori industriali più esigenti.

Caratteristiche

• Interfaccia completa di comunicazione in fibra ottica con quattro coppie di connettori trasmettitore/ricevitore integrate
• Scheda a circuiti rivestita (indicata dal suffisso C) per una maggiore protezione nelle applicazioni industriali standard
• Integrazione elettrica diretta tramite un connettore pinheader integrato a 20 pin, che collega direttamente alimentazione e segnali all'unità di controllo dell'azionamento
• Supporto flessibile dei mezzi trasmissivi, con compatibilità con linee fisiche in fibra ottica plastica (POF) e Hard Clad Silica (HCS)

Applicazioni

• Collegamenti di coordinamento ad alta velocità tra azionamenti a velocità variabile master-follower
• Interfacciamento con adattatori fieldbus di sistemi di supervisione e collegamento ponte per la comunicazione dati
• Reti per il monitoraggio dei parametri dell'azionamento e l'espansione della configurazione degli I/O esterni

Specifiche tecniche

Linee guida per l'installazione

• Norme di sicurezza: assicurarsi che tutte le tensioni di ingresso di rete e le tensioni esterne pericolose provenienti dai circuiti di controllo siano completamente isolate e messe in sicurezza prima di iniziare i lavori sul sistema. Attendere sempre 5 minuti affinché i condensatori del circuito intermedio si scarichino completamente dopo aver interrotto l'alimentazione.
• Prevenzione delle scariche elettrostatiche: i gruppi di schede interni contengono microcircuiti altamente sensibili alle scariche elettrostatiche. Durante la manipolazione dell'apparecchiatura, il personale deve indossare un braccialetto di messa a terra ed evitare di toccare inutilmente le piste dei componenti.
• Allineamento meccanico: inserire il modulo in sicurezza nell'alloggiamento designato contrassegnato con "DDCS" fino all'innesto delle clip in plastica. Serrare saldamente le due viti M3x8 in dotazione; queste forniscono il percorso di messa a terra strutturale e collegano le masse del modulo e della scheda per soddisfare i requisiti EMC locali.
• Manipolazione dei componenti ottici: non toccare le estremità della fibra ottica a mani nude, poiché le interfacce sono sensibili allo sporco superficiale. Verificare che i carichi di trazione a lungo termine del cavo rimangano inferiori a 1 N e rispettare un raggio di curvatura minimo a breve termine di 35 mm.
