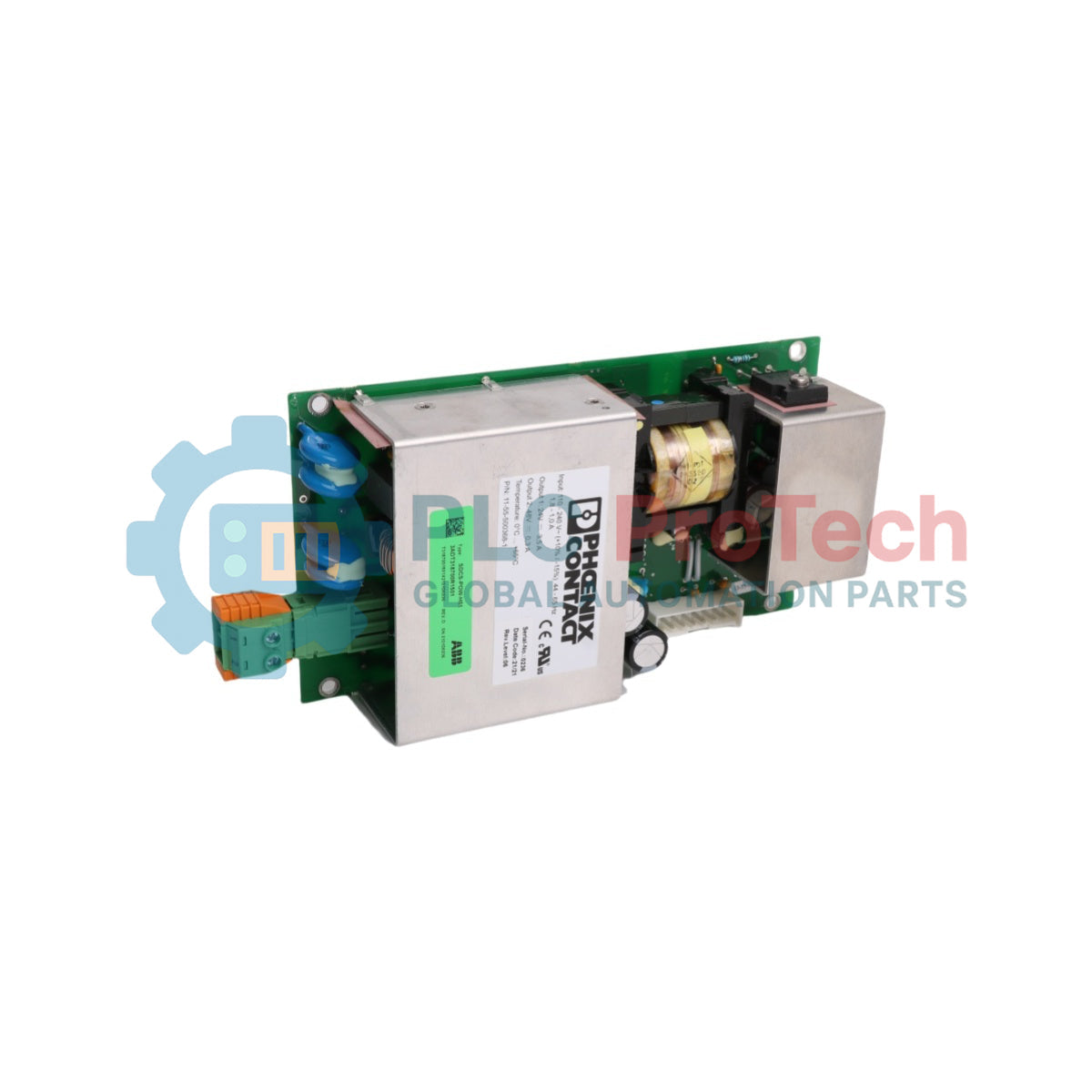

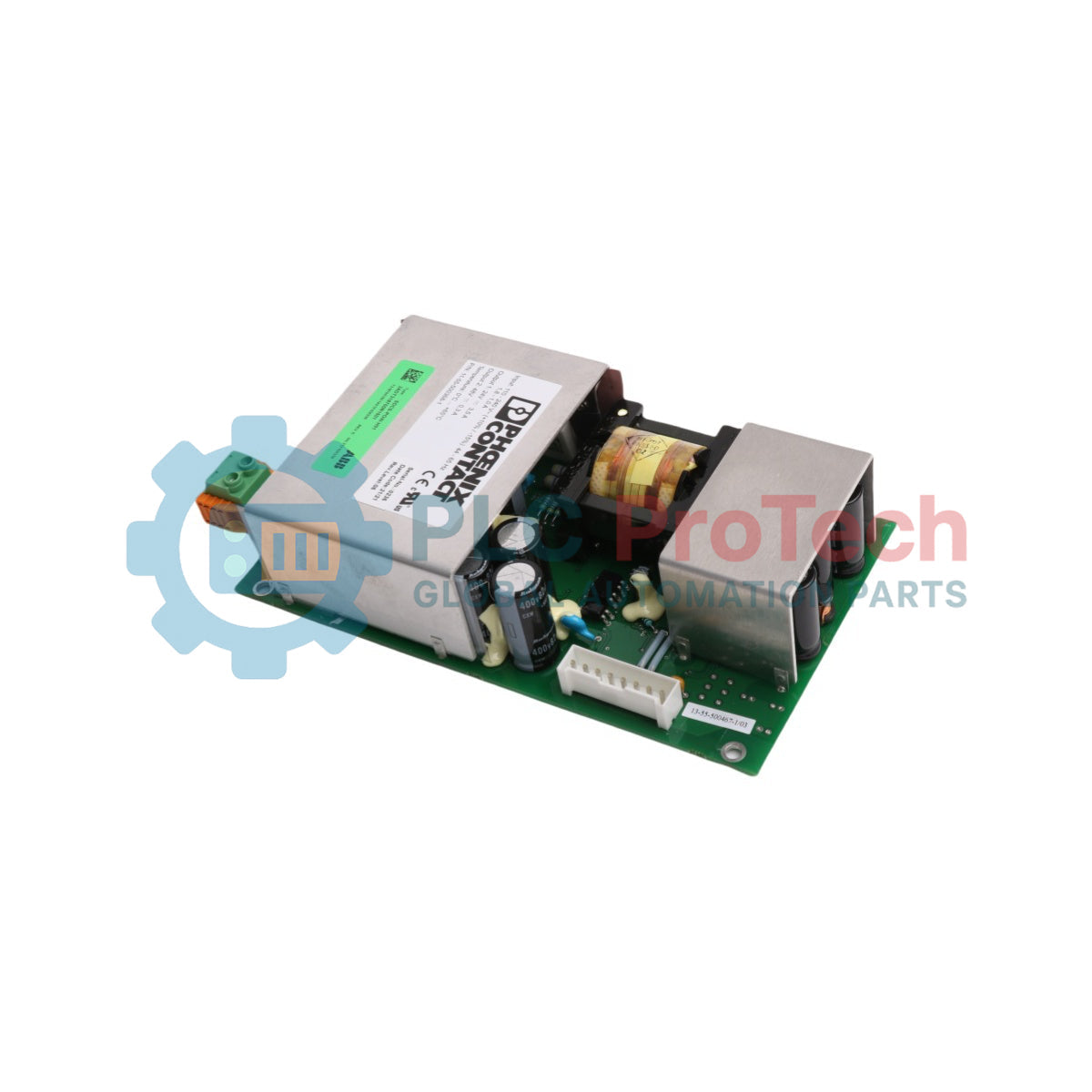

ABB SDCS-POW-H01 3ADT318700R1501 Scheda di alimentazione

Descrizione

La SDCS-PIN-H01 COAT è una scheda di interfaccia di potenza dedicata, progettata per regolare i segnali dei circuiti interni dell'azionamento all'interno di impianti produttivi ad alta potenza. Operando come componente interno essenziale degli azionamenti CC industriali della famiglia di prodotti DCS880-S, questo circuito stampato fornisce livelli di separazione galvanica, accoppiamento del driver di gate e interfaccia per il monitoraggio della tensione diagnostica tra i processori di controllo digitale a bassa tensione e i semiconduttori di potenza a potenziale più elevato.

Questa unità presenta un rivestimento conforme protettivo di alta qualità applicato su tutta la superficie, progettato per proteggere i complessi percorsi delle piste multistrato dalla saturazione di polvere conduttiva, da elevati livelli di contaminanti atmosferici e dall'umidità corrosiva tipica degli ambienti produttivi. Posizionata direttamente all'interno della struttura primaria del convertitore come ricambio operativo, la scheda si interfaccia con punti dedicati di misurazione del feedback, coordinando le sincronizzazioni della temporizzazione delle fasi e i segnali di monitoraggio termico fondamentali per garantire l'affidabilità degli anelli di regolazione della velocità del motore.

Caratteristiche

• Protezione isolante con rivestimento conforme: presenta strati di rivestimento applicati in fabbrica per prevenire la formazione di percorsi di cortocircuito causata da condizioni operative umide e particelle fini di carbonio.
• Integrazione nativa dell'azionamento: progettata per l'allineamento meccanico ed elettrico negli alloggiamenti designati degli assemblaggi modulari di convertitori di potenza.
• Compatibilità completa con la gamma di azionamenti: supporta implementazioni di sistema su un ampio spettro di telai di dimensionamento, comprese le configurazioni degli azionamenti DCS880-S01 e DCS880-S02.
• Accoppiamento affidabile del segnale: integra array di connettori a pettine diretti per garantire la continuità continua del segnale senza canali di connessione a cavo piatto flottante.

Applicazioni

• Anelli di controllo della velocità dei motori CC industriali per impieghi gravosi all'interno di laminatoi metallurgici e unità di colata dei metalli.
• Controllo della tensione delle materie prime negli avvolgitori e svolgitori all'interno delle cartiere e dei reparti di lavorazione tessile.
• Macchinari di sollevamento per gru ad alta coppia, trasportatori di materiali sfusi e linee di scavo minerario.

Specifiche tecniche

Matrice di compatibilità del sistema

* Verificato anche per l'impiego sul campo come componente designato nei kit di conversione del sistema PM9YDCS880H1-H4, PM9YDCS880H5 e PM9YDCS880H6.

Linee guida per l'installazione

• Isolamento completo dall'alimentazione: scollegare tutte le linee di ingresso CA trifase principali e i circuiti di alimentazione ausiliari che alimentano lo chassis del convertitore. Attendere almeno 5 minuti per consentire alle batterie interne di condensatori ad alta tensione di scaricarsi completamente fino a raggiungere livelli di potenziale sicuri prima di esporre i moduli interni.
• Prevenzione delle scariche elettrostatiche (ESD): i tecnici devono fissare al braccio un cinturino da polso ESD dissipativo collegato a terra e collegarlo a un punto di messa a terra strutturale non verniciato sul telaio metallico dello chassis prima di toccare l'hardware del circuito sostitutivo.
• Allineamento meccanico: posizionare la scheda sui distanziali designati all'interno dell'alloggiamento rack interno dell'azionamento. Avvitare con cautela tutte le viti di fissaggio senza applicare una coppia strutturale eccessiva, che potrebbe incrinare le tracce dei circuiti o sollevare localmente gli strati di rivestimento conformale.
• Ispezione dei collegamenti dell'interfaccia: verificare che tutti i connettori interni a pin e femmina siano correttamente alloggiati e completamente inseriti nelle schede madri dell'azionamento corrispondenti. Prima di chiudere i pannelli dell'alloggiamento, assicurarsi che nessun fascio di cavi sia schiacciato e che i percorsi di instradamento non siano ostruiti.
