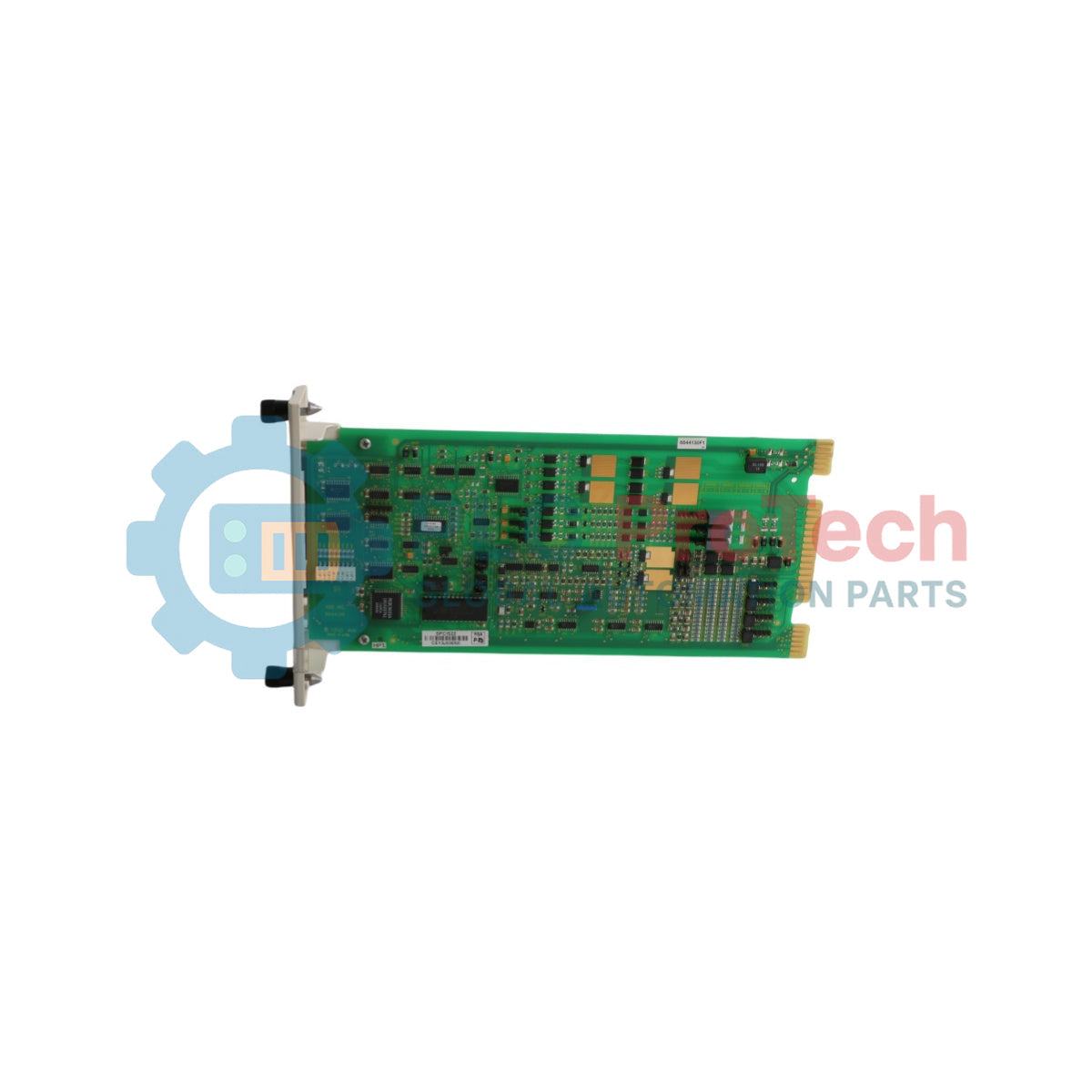

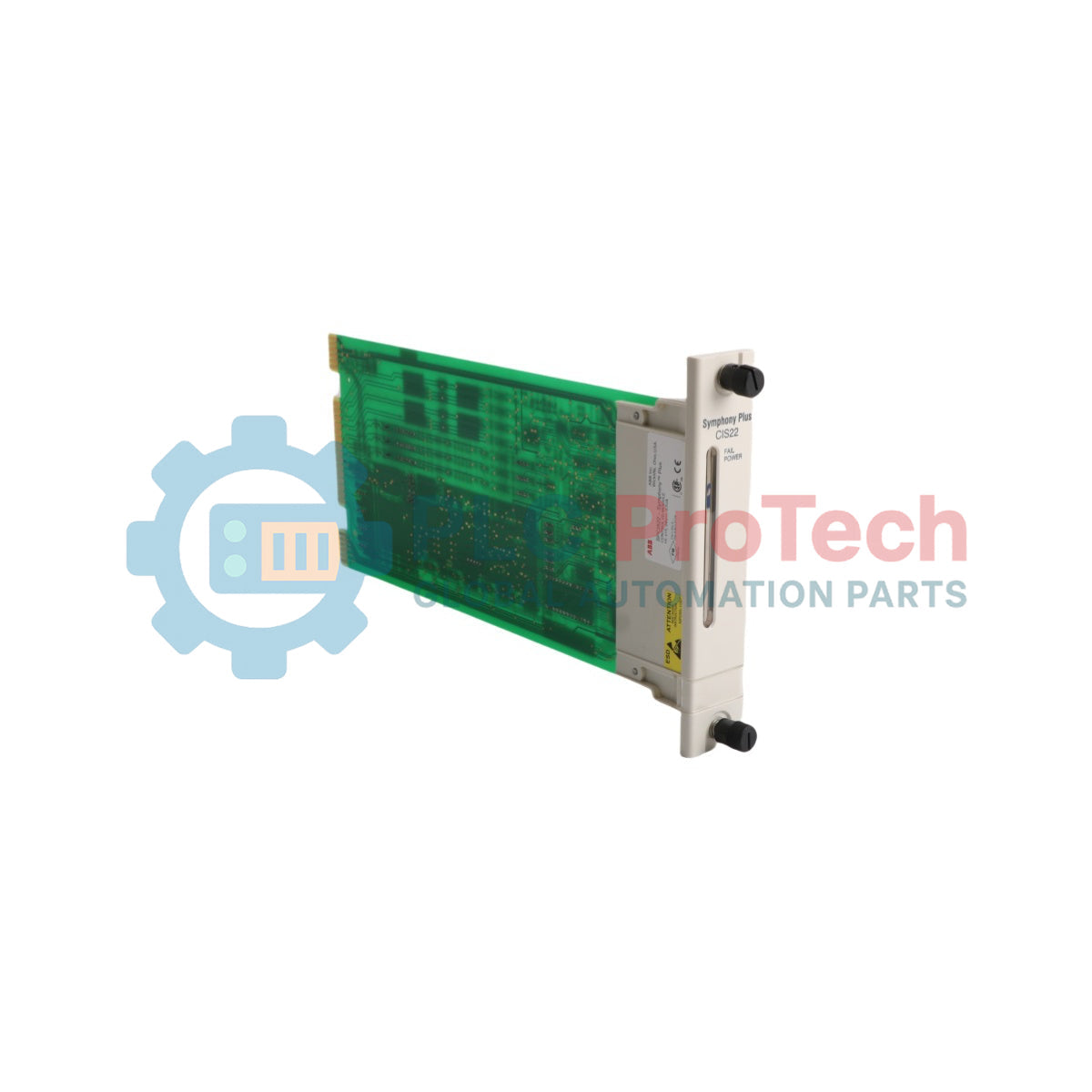

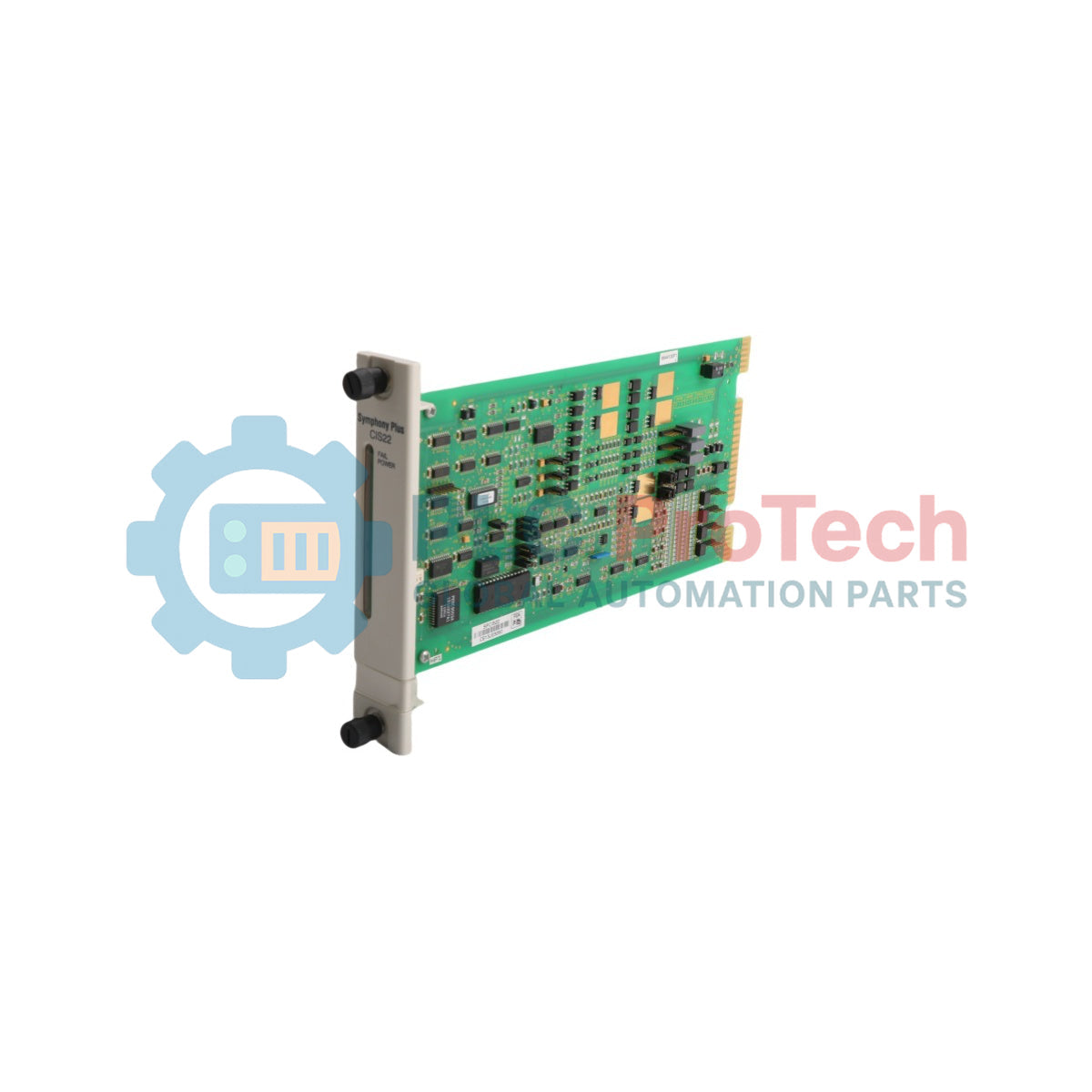

ABB Symphony Plus Modulo I/O di controllo SPCIS22

Panoramica del prodotto

La SPCIS22 è un modulo di ingresso/uscita a segnale misto ad alta densità, progettato da ABB per le architetture dei sistemi di controllo distribuito (DCS) Symphony Plus e Harmony Rack (serie HR). In qualità di interfaccia multifunzionale per il condizionamento dei segnali di campo, questa scheda elabora una combinazione di linee analogiche e discrete su un'unica piattaforma hardware per eseguire strategie di controllo a circuito chiuso. Gli ambienti critici di processo continuo automatizzato, tra cui centrali termoelettriche municipali, impianti di trattamento delle acque di pozzo profondo e complessi impianti di lavorazione dei minerali, si affidano alla SPCIS22 per coordinare simultaneamente i circuiti degli attuatori locali e i parametri della strumentazione. Integrando ingressi analogici indipendenti, uscite analogiche, ingressi digitali e uscite digitali su un'unica scheda specializzata, questo modulo semplifica la topologia del rack. Questa integrazione riduce gli intervalli di elaborazione del bus dati, elimina la latenza tra i moduli e diminuisce i tempi di fermo non programmati dell'impianto durante complesse transizioni di riduzione del carico.

Interfaccia hardware e topologia dei canali

I circuiti di instradamento interni, il numero indipendente di morsetti e i livelli di segnalazione della SPCIS22 scheda di interfaccia ibrida offrono opzioni di automazione versatili nell'ambiente Symphony Plus.

• Matrice degli ingressi analogici: Dotato di 4 canali di ingresso analogici indipendenti (AX), ottimizzati per monitorare variabili continue come le curve dei trasmettitori di pressione e i flussi termici.

• Array di uscite analogiche: Integra 2 percorsi di uscita analogici ad alta precisione, progettati per modulare elementi di controllo finali come azionamenti a frequenza variabile o valvole di controllo elettroniche.

• Logica degli ingressi discreti: Dispone di 3 canali di ingresso digitali dedicati (DX) per registrare aggiornamenti di stato binari provenienti da interruttori di prossimità di campo e interventi dei finecorsa.

• Commutazione delle uscite discrete: Integra 4 robusti canali di uscita digitali progettati per attivare relè di campo, azionare indicatori di allarme o comandare solenoidi di interblocco.

• Percorso di integrazione nel rack: Si collega direttamente agli slot di allineamento del backplane standard della serie S+ HR, utilizzando i bus dati interni standard per la sincronizzazione del controller host.

Standard di prestazione tecnica e dimensioni

Domande frequenti sull'integrazione e la diagnostica del sistema

In che modo la disposizione ibrida dei canali dell'SPCIS22 migliora l'efficienza dei costi del rack?

L'SPCIS22 combina quattro tipi distinti di segnali (4 AI, 3 DI, 4 DO, 2 AO) in un singolo slot per schede. Ciò elimina la necessità di acquistare schede separate dedicate a un singolo segnale per piccoli loop di processo o loop isolati, riducendo l'ingombro richiesto sul backplane, i costi dell'hardware e semplificando l'inventario dei pezzi di ricambio.

L'SPCIS22 è direttamente compatibile con le precedenti installazioni hardware Bailey Infi 90 o Network 90?

Sì. In quanto componente integrante della serie Symphony Plus HR (Harmony Rack), questo modulo è progettato per la compatibilità retroattiva. Può essere integrato nei rack esistenti per apparecchiature Harmony legacy, consentendo una modernizzazione graduale e senza problemi dei sistemi DCS meno recenti, senza richiedere una completa rielaborazione delle reti di cablaggio di campo.

Quali metodi utilizzano i tecnici per verificare i guasti nell'elaborazione dei segnali su questo modulo?

I tecnici sul campo possono monitorare lo stato dell'hardware tramite i log diagnostici in tempo reale nella stazione di ingegneria Symphony Plus. Se si verifica un circuito aperto su un canale analogico o un cortocircuito su una linea digitale, il modulo segnala un avviso di stato della qualità I/O, consentendo di individuare rapidamente i guasti nel cablaggio di campo.

Guida all'ingegneria e all'installazione sul campo

• Percorsi di messa a terra della schermatura e protezione dal rumore analogico:

  Instradare tutte le linee analogiche in ingresso attraverso cavi per strumentazione intrecciati e schermati, per proteggere gli ingressi dalle interferenze elettromagnetiche ad alta frequenza (EMI) all'interno dell'enclosure del pannello. Collegare le schermature dei cavi alla barra di terra dedicata dell'armadio, esclusivamente sul lato del blocco terminale, e tagliarle a filo sul lato dello strumento di campo. Questa pratica impedisce ai loop di terra di introdurre rumore nei sensibili 4 canali AI e 2 canali AO.

• Regole di inserimento nel backplane e sicurezza del fissaggio:

  Prima di inserire il modulo da 0.45 kg nel rack, verificare che tutte le guide dei morsetti siano completamente prive di polvere o residui di produzione. Fare scorrere delicatamente la scheda lungo le guide finché i connettori posteriori non si inseriscono nel bus del backplane. Serrare gli elementi di fissaggio integrati del frontalino per evitare che il modulo perda gradualmente l'allineamento a causa delle vibrazioni a bassa frequenza di turbine o pompe.

• Controlli del calore dell'enclosure e spaziatura dei componenti:

  L'SPCIS22 funziona in modo affidabile in un intervallo di temperatura ambiente standard compreso tra 0 e 60 deg C. Per garantire la stabilità a lungo termine, non ostruire i percorsi dell'aria direttamente sopra e sotto lo chassis della scheda. Mantenere profili di convezione dell'aria puliti attraverso le file del pannello per prevenire accumuli di calore localizzati, che possono causare il degrado dei componenti nelle zone di commutazione per impieghi gravosi.
