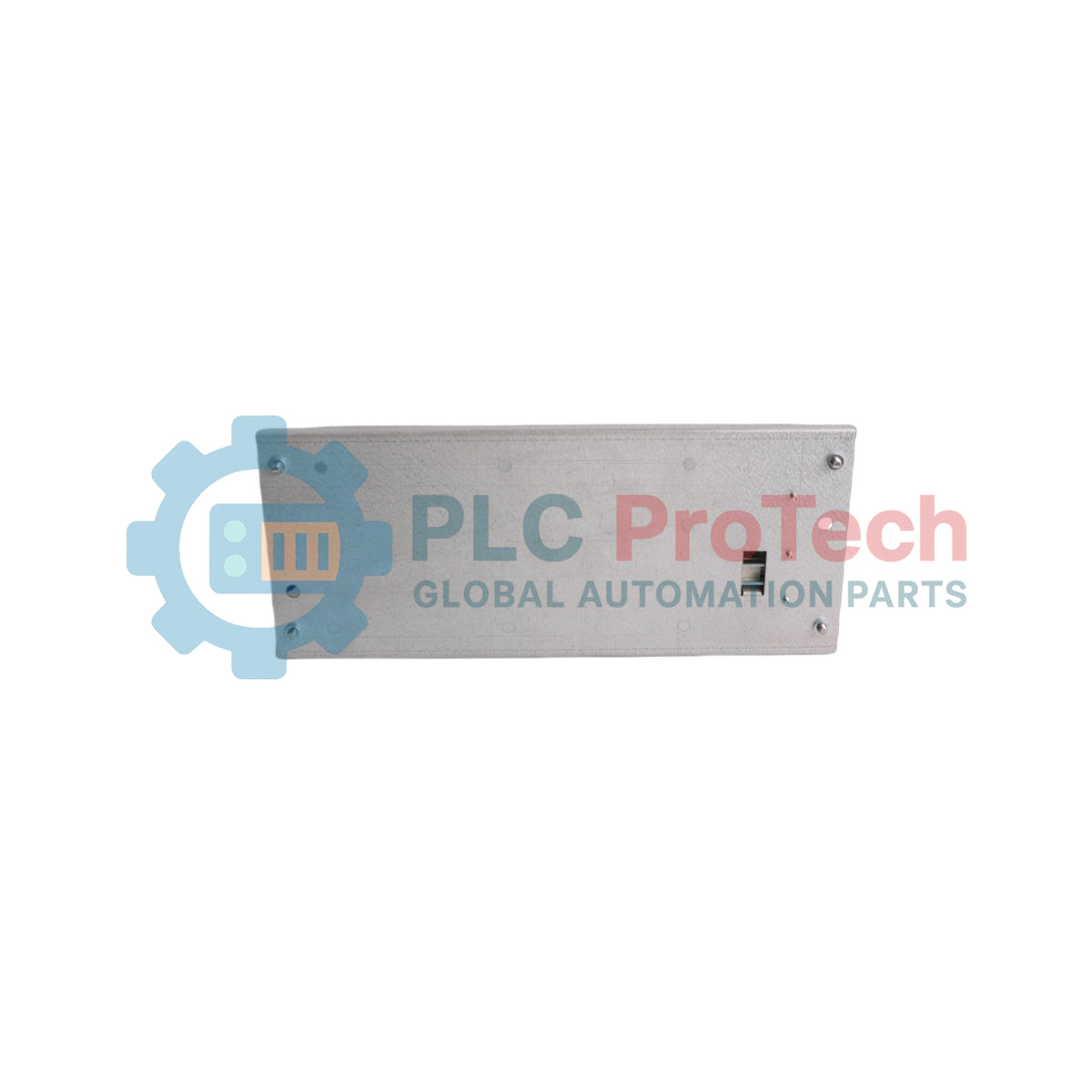

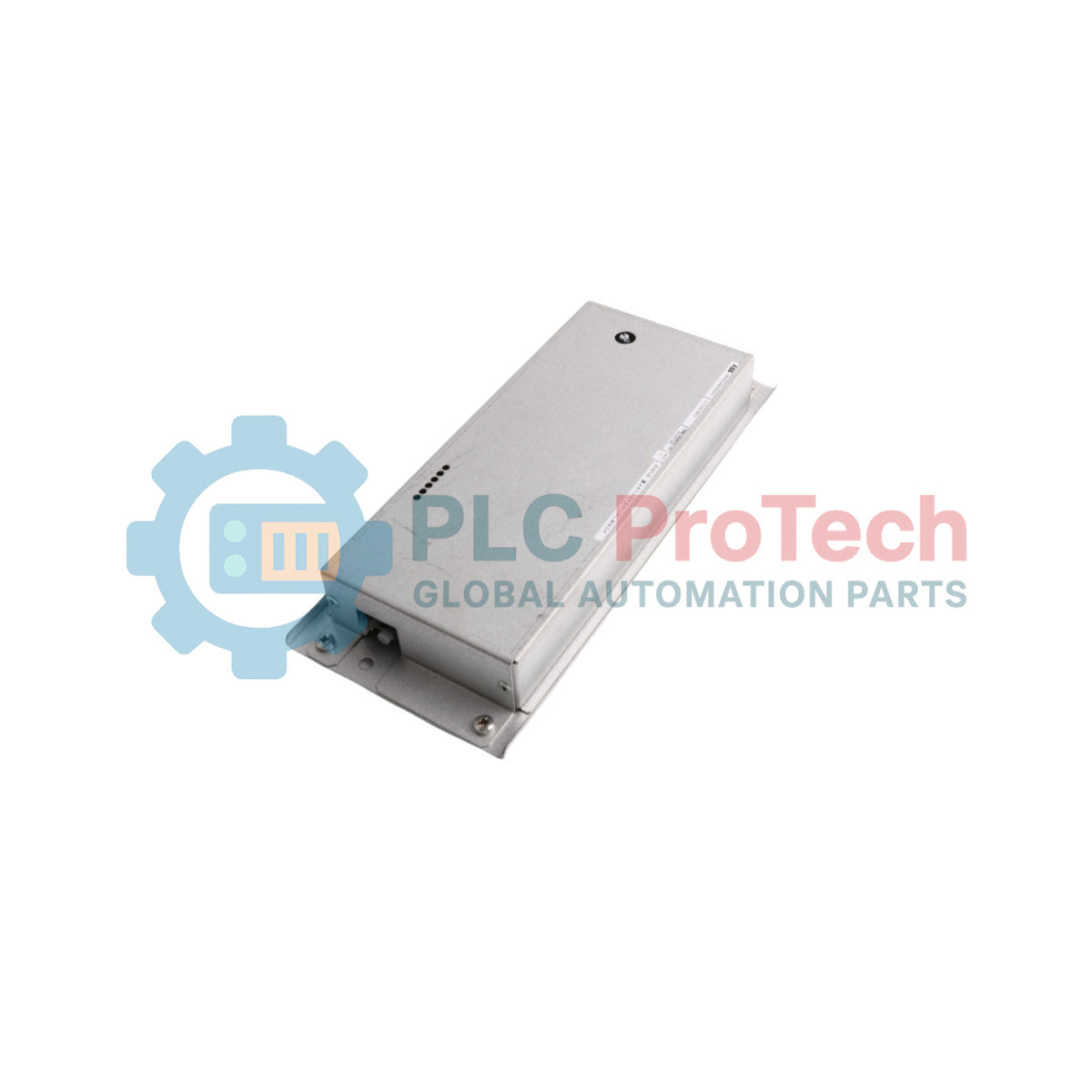

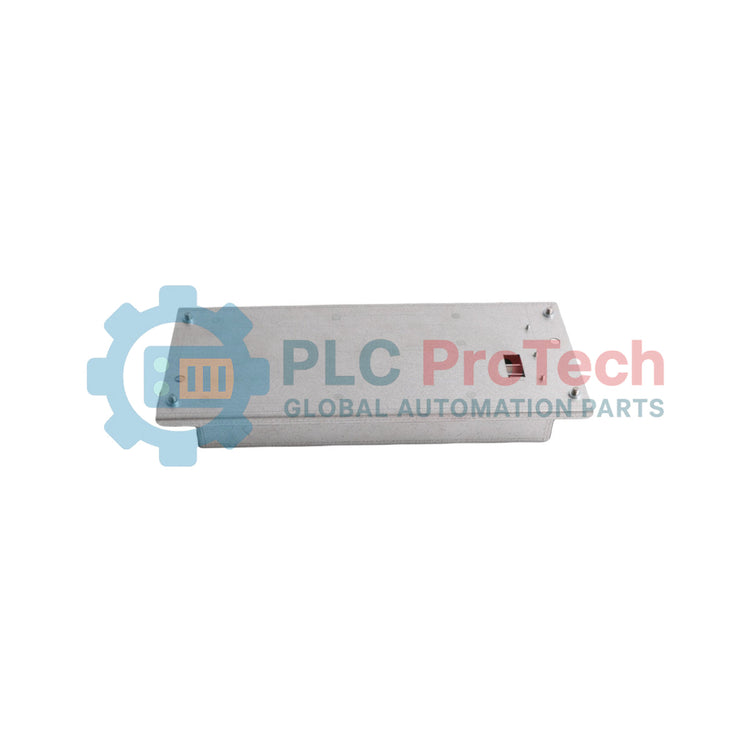

ABB UD C920 BE101 3BHE034863R0001 ASE2B Modulo di controllo dell'azionamento

Panoramica del prodotto

L'ABB 3BHE034863R0001 UD C920 BE101 (UDC920BE101) è un modulo di controllo ASE2B ad alte prestazioni, progettato specificamente per la famiglia di azionamenti CA a media tensione (MV) di ABB. Questo gruppo, che include l'unità processore e l'alloggiamento protettivo integrato, funge da componente centrale di calcolo e interfaccia nei sistemi di azionamento ACS 2000 e ACS 6000. È responsabile dell'esecuzione di algoritmi complessi di controllo del motore, della gestione dell'elaborazione dei segnali digitali ad alta velocità e della facilitazione della comunicazione in tempo reale tra l'elettronica di potenza dell'azionamento e l'architettura di controllo di livello superiore. La designazione "BE101" indica una specifica revisione hardware ottimizzata per applicazioni industriali e speciali a media tensione, garantendo una regolazione stabile della dinamica dei motori ad alta potenza in ambienti impegnativi come miniere, impianti di trattamento delle acque e industria pesante.

Specifiche tecniche

Informazioni per l'ordine

Quando si acquistano ricambi per azionamenti a media tensione, è fondamentale verificare sia l'ID prodotto sia la designazione del tipo, per garantire la compatibilità del firmware e del backplane.

• ID prodotto: 3BHE034863R0001

• Designazione del tipo ABB: UD C920 BE101

• Descrizione: ASE2B WITH HOUSIN (Alloggiamento)

• Quantità minima d'ordine: 1 pezzo

Guida all'ingegneria e all'installazione

Protezione dalle scariche elettrostatiche (ESD)

Il UD C920 BE101 contiene componenti CMOS altamente sensibili. Il personale addetto alla manutenzione deve utilizzare un braccialetto ESD collegato a terra e un tappetino antistatico durante l'installazione o la sostituzione. Non toccare direttamente i connettori dorati sui bordi o i componenti a montaggio superficiale, poiché una scarica elettrostatica può causare un guasto hardware immediato o latente nel rack di controllo ACS 2000/ACS 6000.

Inserimento del modulo e integrità dell'alloggiamento

Il modulo viene fornito con un alloggiamento industriale integrato, progettato per garantire stabilità meccanica e schermatura elettromagnetica. Quando si installa l'unità nella sezione di controllo dell'azionamento, assicurarsi che il modulo sia completamente inserito nei connettori del backplane prima di serrare le viti di fissaggio. Ispezionare l'alloggiamento per verificare la presenza di danni strutturali; qualsiasi compromissione della schermatura potrebbe causare interferenze del segnale in ambienti di commutazione ad alta potenza.

Ciclo di vita e sincronizzazione del firmware

Gli azionamenti a media tensione richiedono generalmente versioni del firmware sincronizzate su tutte le schede di controllo. Prima di mettere in servizio un nuovo modulo 3BHE034863R0001 , verificare che il firmware caricato corrisponda ai parametri dell'azionamento esistente e alle versioni utilizzate dalle schede periferiche, come le schede AMC o di interfaccia. Un firmware non compatibile può causare guasti di "Control Communication" o comportamenti imprevedibili del motore durante l'avviamento.

FAQ

Il modello UD C920 BE101 è intercambiabile tra ACS 2000 e ACS 6000?

La piattaforma hardware è compatibile con entrambe le serie; tuttavia, il software applicativo e i set di parametri sono specifici per ciascun tipo di azionamento. Il modulo deve essere configurato correttamente per l'architettura specifica dell'azionamento MV in cui viene installato.

Questa parte include la scheda processore interna?

Sì, il 3BHE034863R0001 è un gruppo completo costituito dalla scheda processore ASE2B preinstallata nel suo alloggiamento metallico protettivo standard.

Quali sono i principali indicatori di un modulo UD C920 guasto?

I sintomi tipici di un guasto includono allarmi "Controller Fault" sul pannello di controllo CDP dell'azionamento, perdita di comunicazione con il DCS tramite il bus di campo o mancato completamento della sequenza di autotest dell'azionamento all'accensione.
