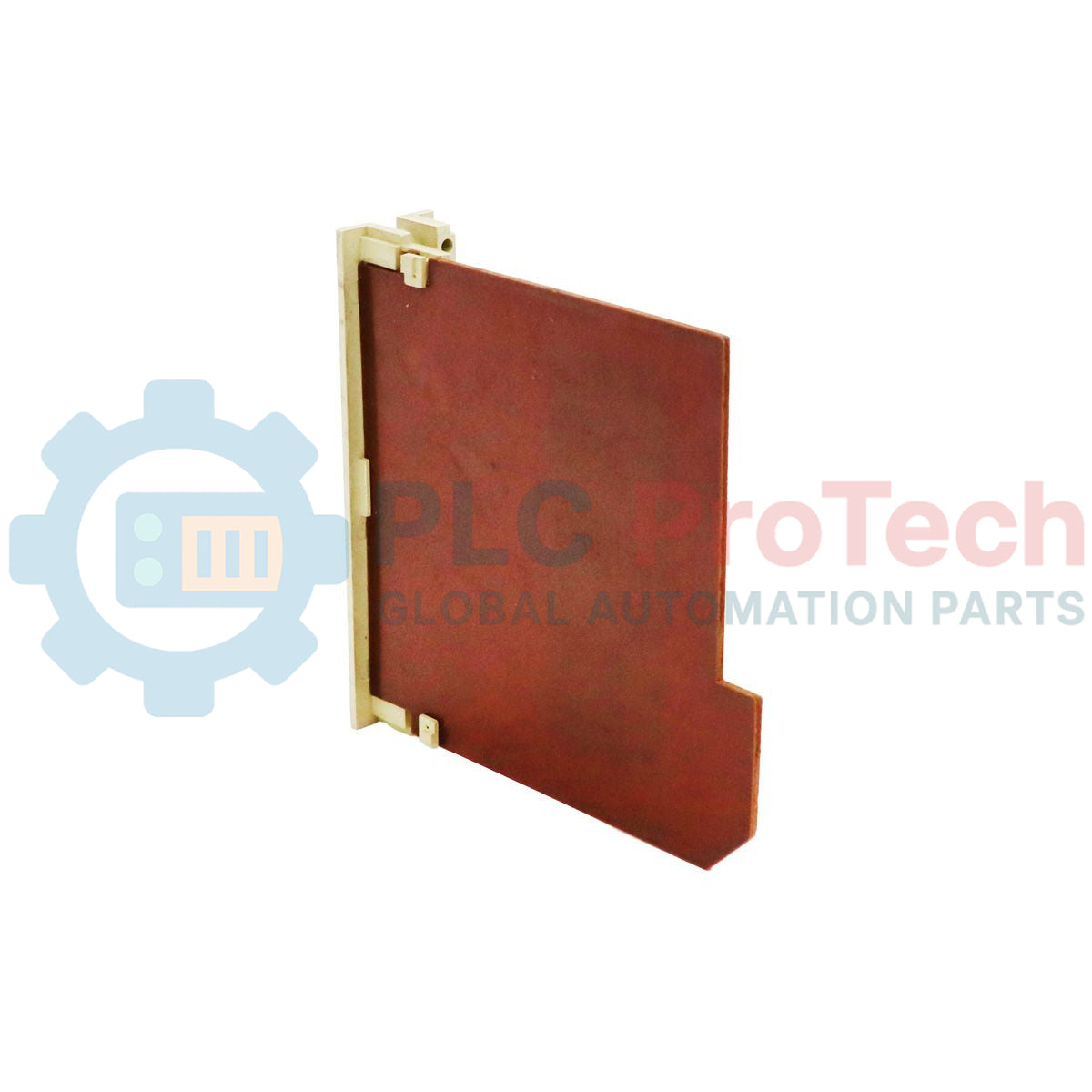

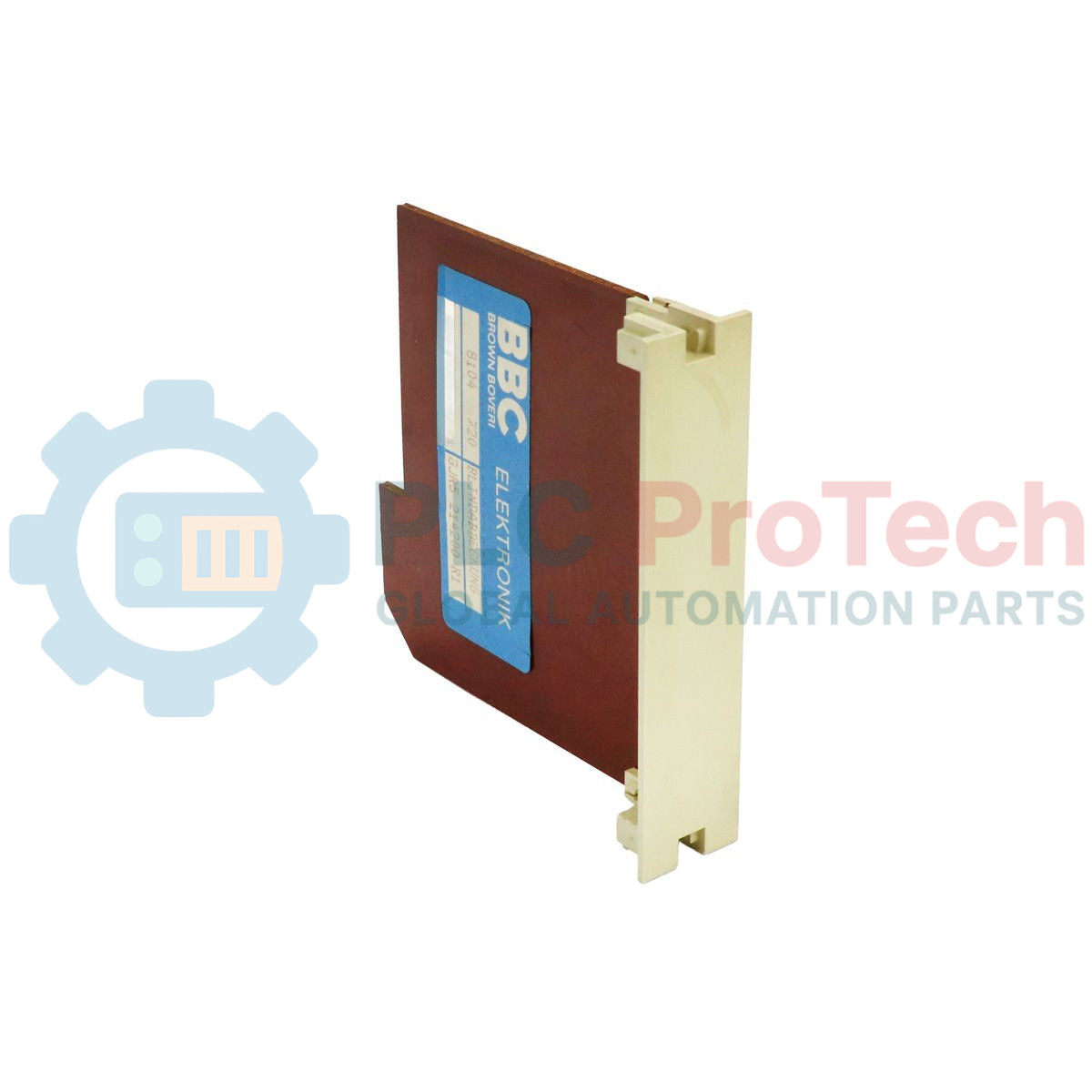

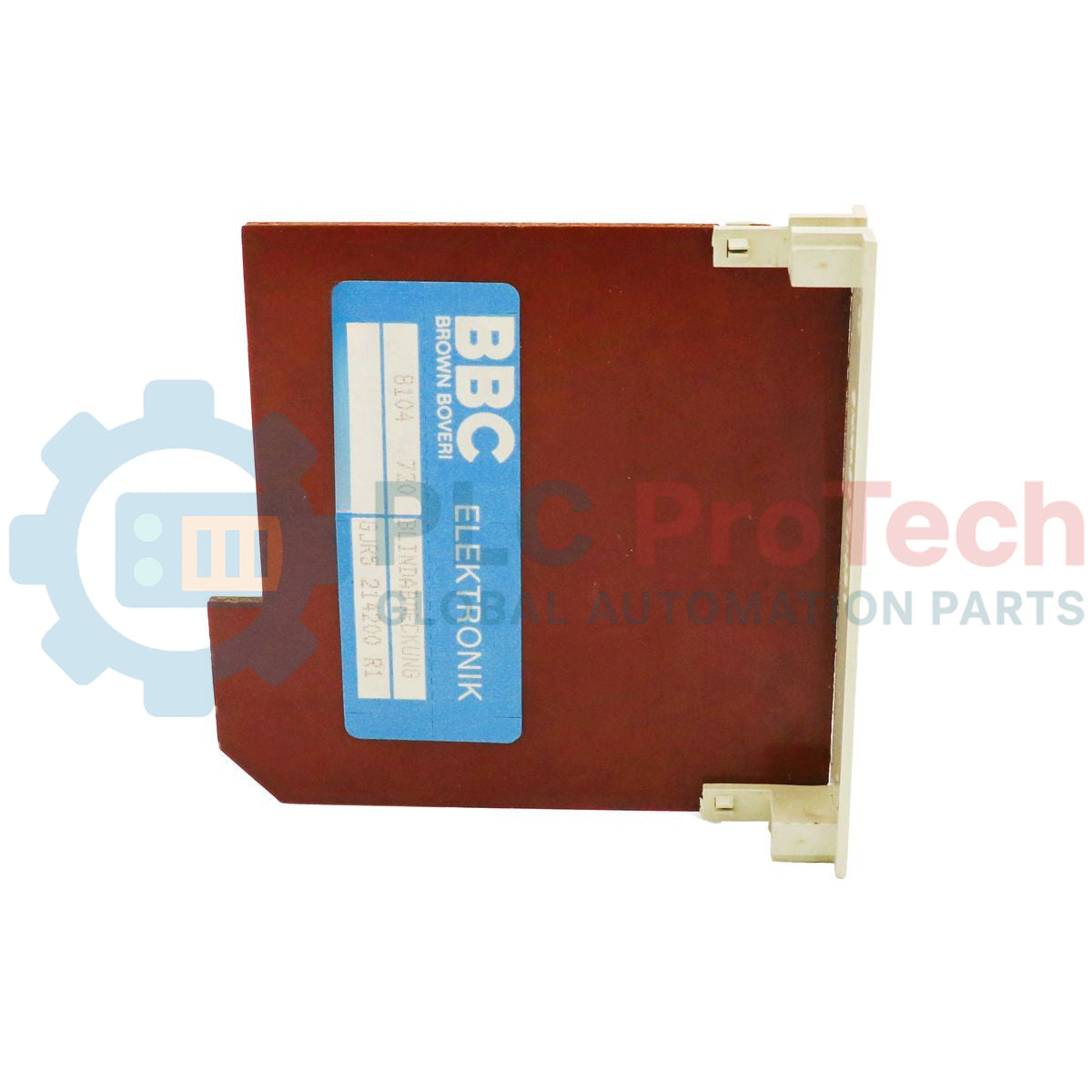

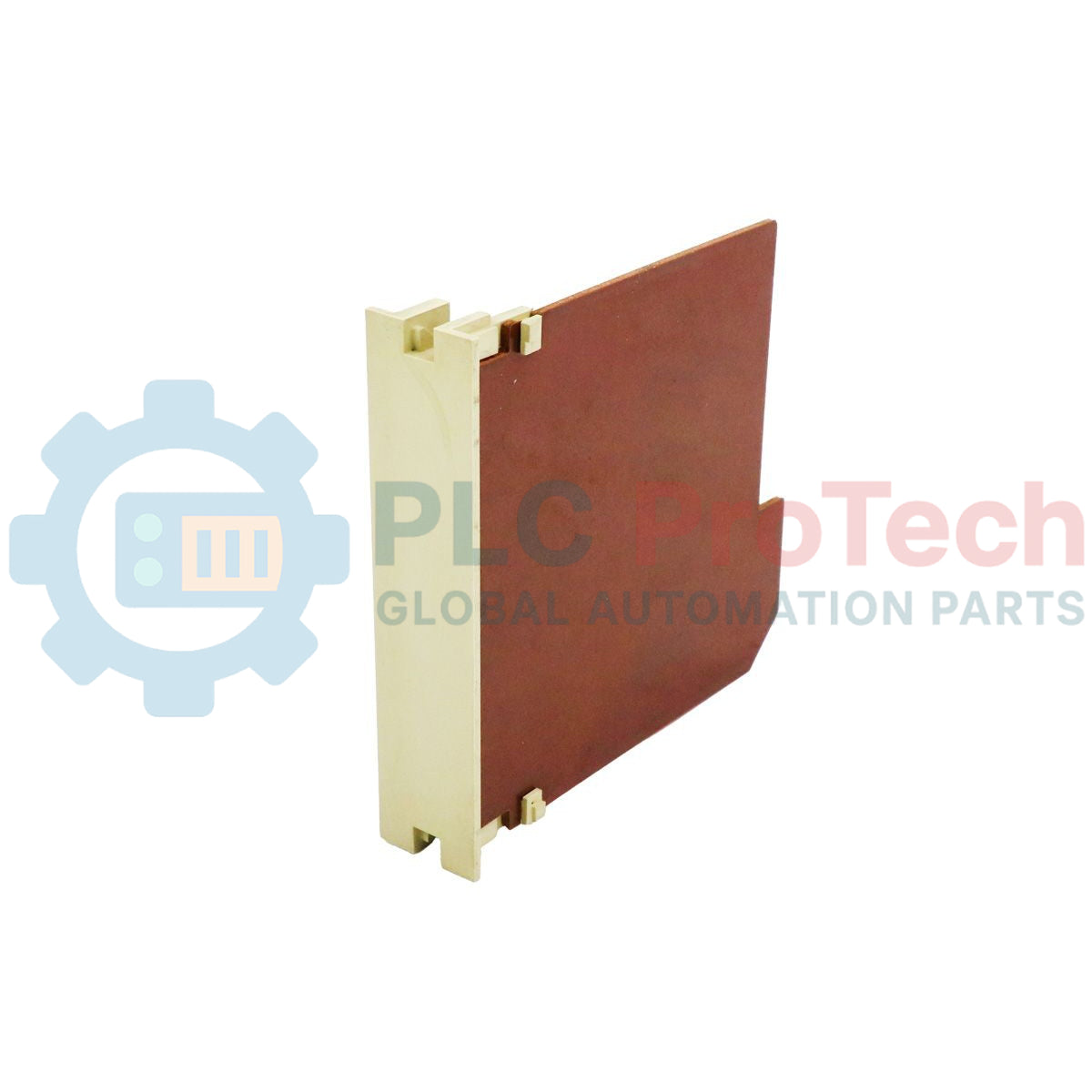

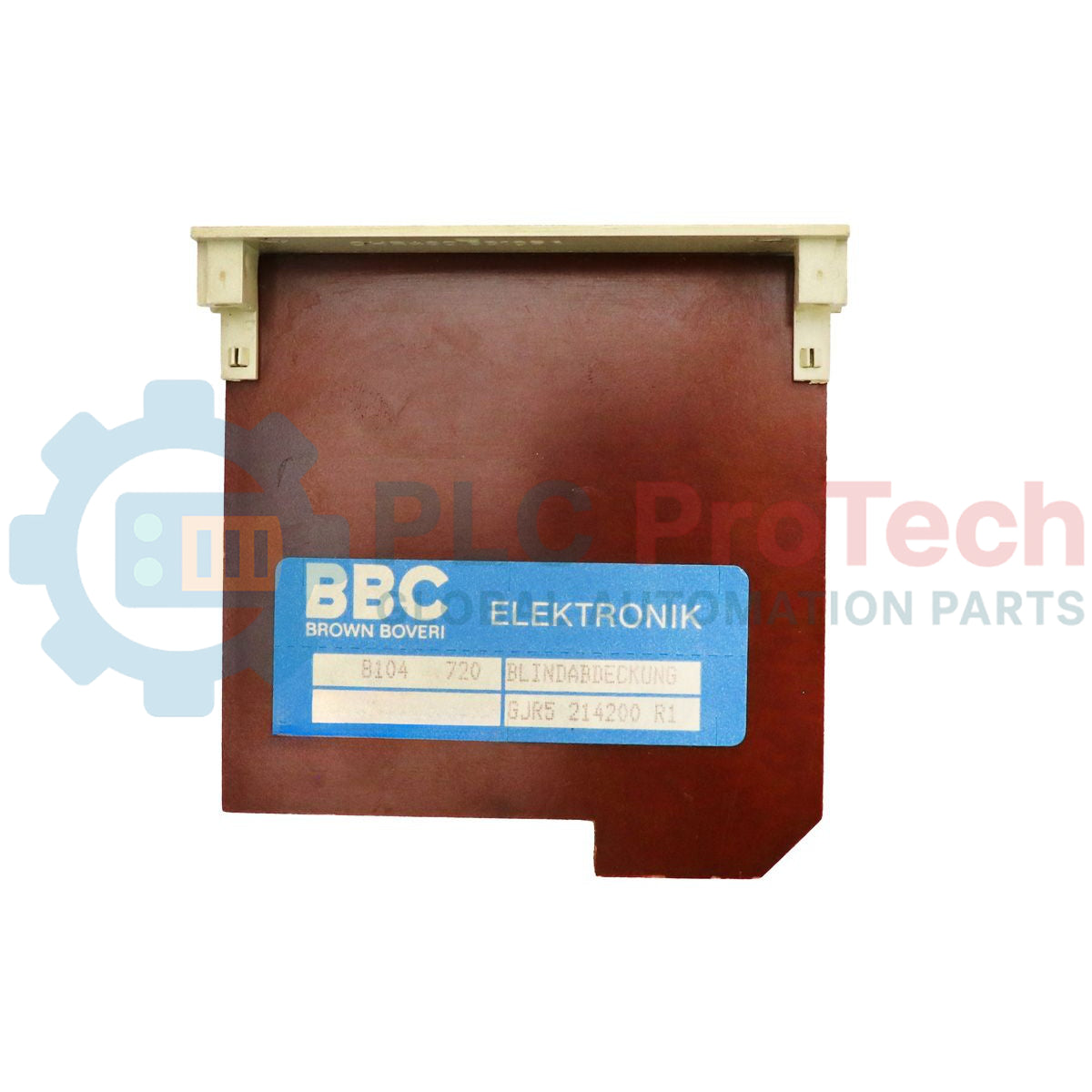

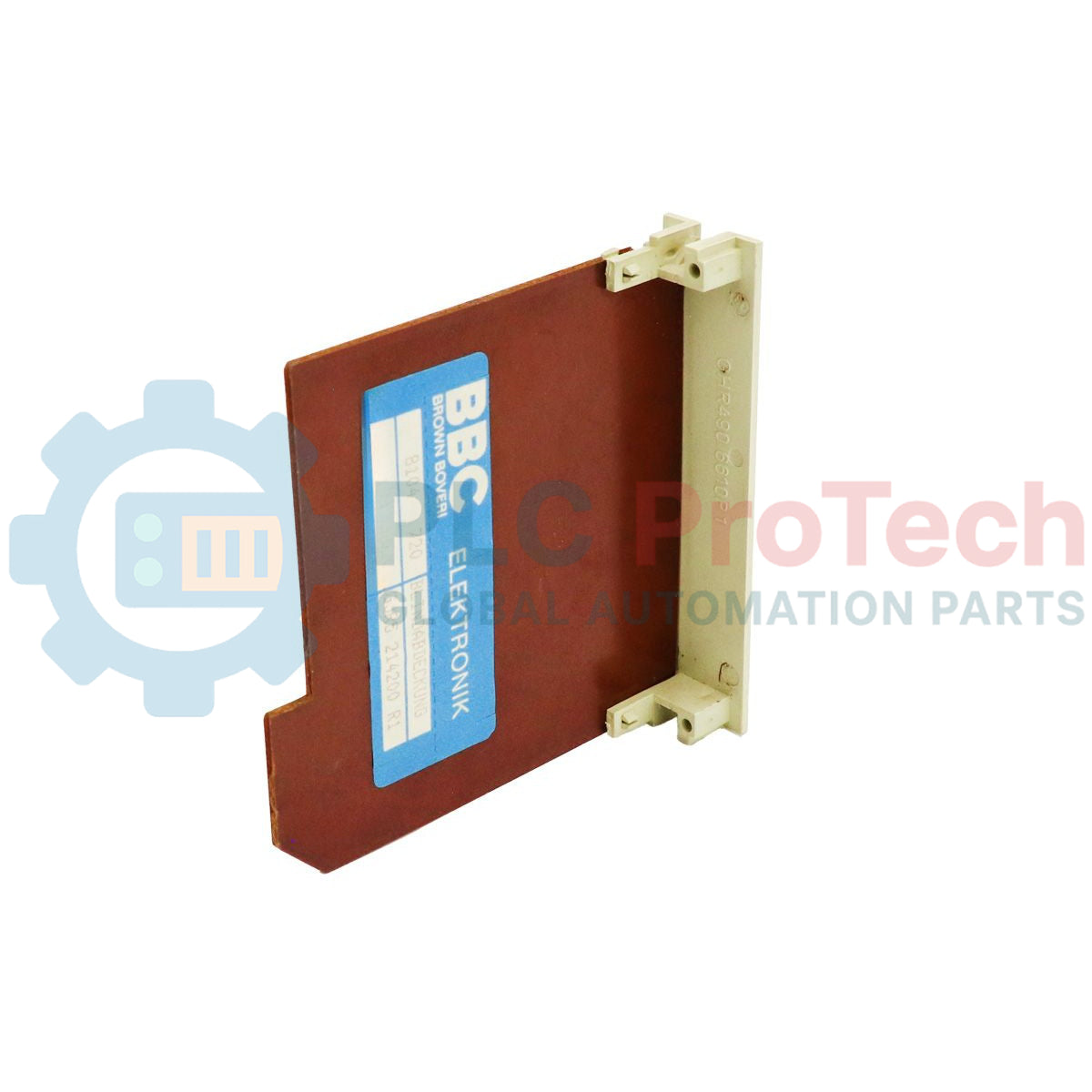

Modulo di riempimento slot vuoto ABB GJR5214200R1 Advant Controller 31

Descrizione

Progettato specificamente per l'architettura del sistema legacy Advant Controller 31, ABB GJR5214200R1 funge da robusto modulo di riempimento per slot vuoto, preservando l'integrità meccanica e ambientale degli slot vuoti del telaio PLC. Questo modulo garantisce che gli slot non occupati nella base del sistema rimangano protetti da polvere conduttiva, umidità e detriti, mantenendo al contempo corretti i profili di ventilazione interna. Fissando i limiti fisici dello slot, ABB GJR5214200R1 previene il contatto accidentale con i pin attivi del bus del backplane durante le procedure di manutenzione.

Caratteristiche

• Fornisce una copertura fisica sicura per gli slot inutilizzati nelle installazioni Advant Controller 31.
• Contribuisce a mantenere corretti i profili di distribuzione dell'aria e di gestione termica all'interno degli involucri sigillati.
• Protegge i connettori critici del backplane da particelle ambientali, ESD e impatti fisici.
• Struttura meccanica robusta progettata per corrispondere alle dimensioni standard dei moduli AC31.
• Meccanismo di inserimento e rimozione semplice degli slot per una rapida riconfigurazione del sistema.

Applicazioni

• Quadri di controllo industriali che utilizzano l'I/O locale o decentralizzato di ABB Advant Controller 31.
• Sistemi sottoposti a espansioni modulari in cui specifici slot I/O sono riservati a fasi future.
• Ambienti difficili in cui i backplane PLC aperti rischiano di guastarsi a causa di particelle sospese nell'aria o dell'umidità.

Tabella delle specifiche tecniche

Informazioni empiriche sull'ingegneria

Modelli alternativi e compatibilità

Questo blocco meccanico è compatibile con le basi terminali AC31 standard e con le opzioni di subrack. Se si sostituiscono moduli funzionali attivi con slot di riempimento durante la dismissione, verificare che siano mantenuti gli eventuali loop del bus interno o i requisiti di terminazione della specifica unità master AC31, poiché alcune configurazioni richiedono un indirizzamento fisico continuo o blocchi di terminazione.

Problemi applicativi e note tecniche

Lasciare i pin degli slot del PLC esposti all'aria dell'armadio può causare una microcorrosione dei contatti del backplane nel tempo, soprattutto in ambienti con elevate concentrazioni di zolfo o vapori chimici. L'installazione del GJR5214200R1 mantiene il grado di protezione IP previsto dell'involucro locale ed evita guasti di comunicazione imprevisti negli slot attivi adiacenti.

Suggerimenti per la messa in servizio e la manipolazione

Prima di inserire il modulo di riempimento, ispezionare visivamente i connettori del backplane per verificare l'assenza di detriti o pin piegati. Il modulo di riempimento deve scattare saldamente in posizione senza forzarlo. Evitare di applicare una forza verticale eccessiva per prevenire danni strutturali alle guide di allineamento del rack.
