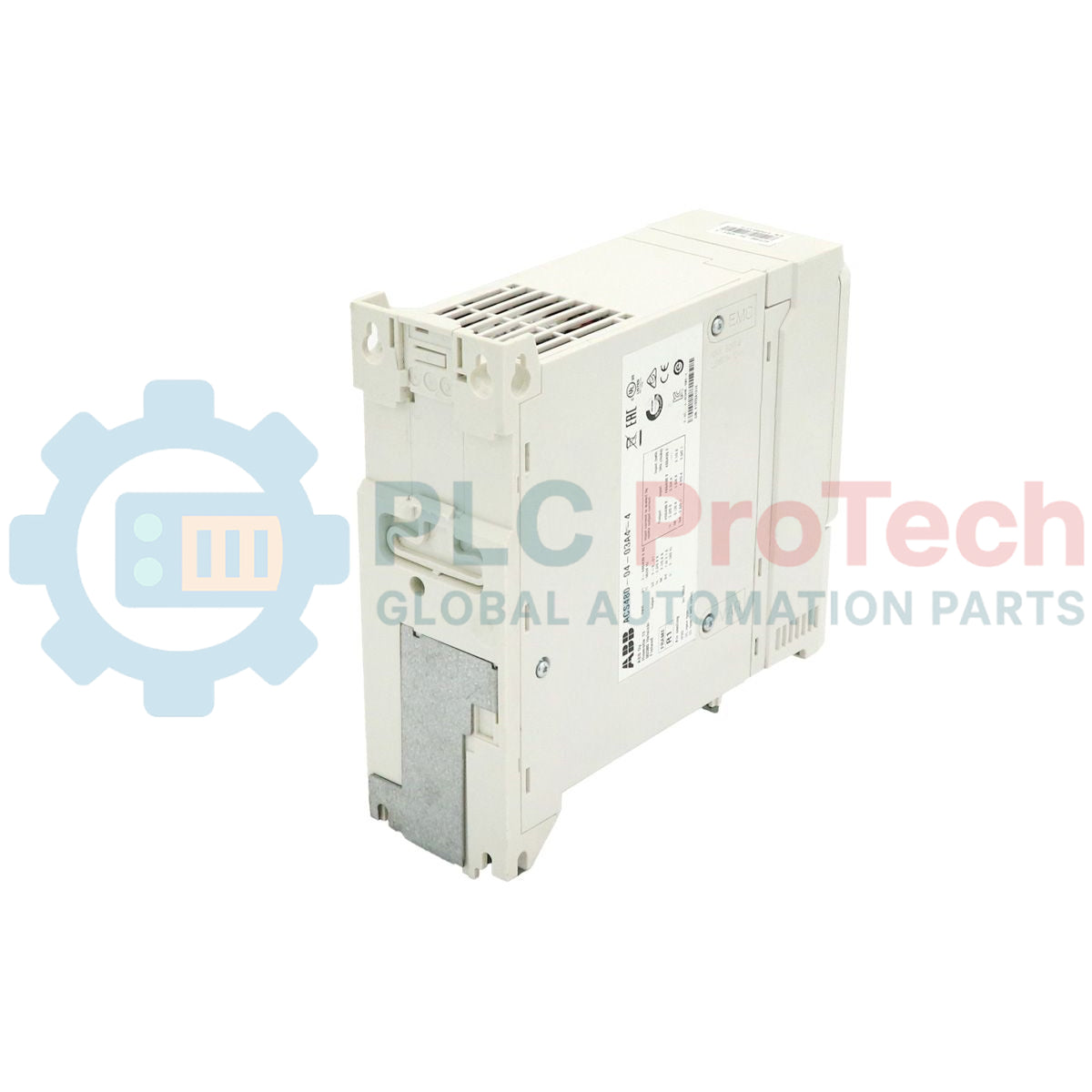

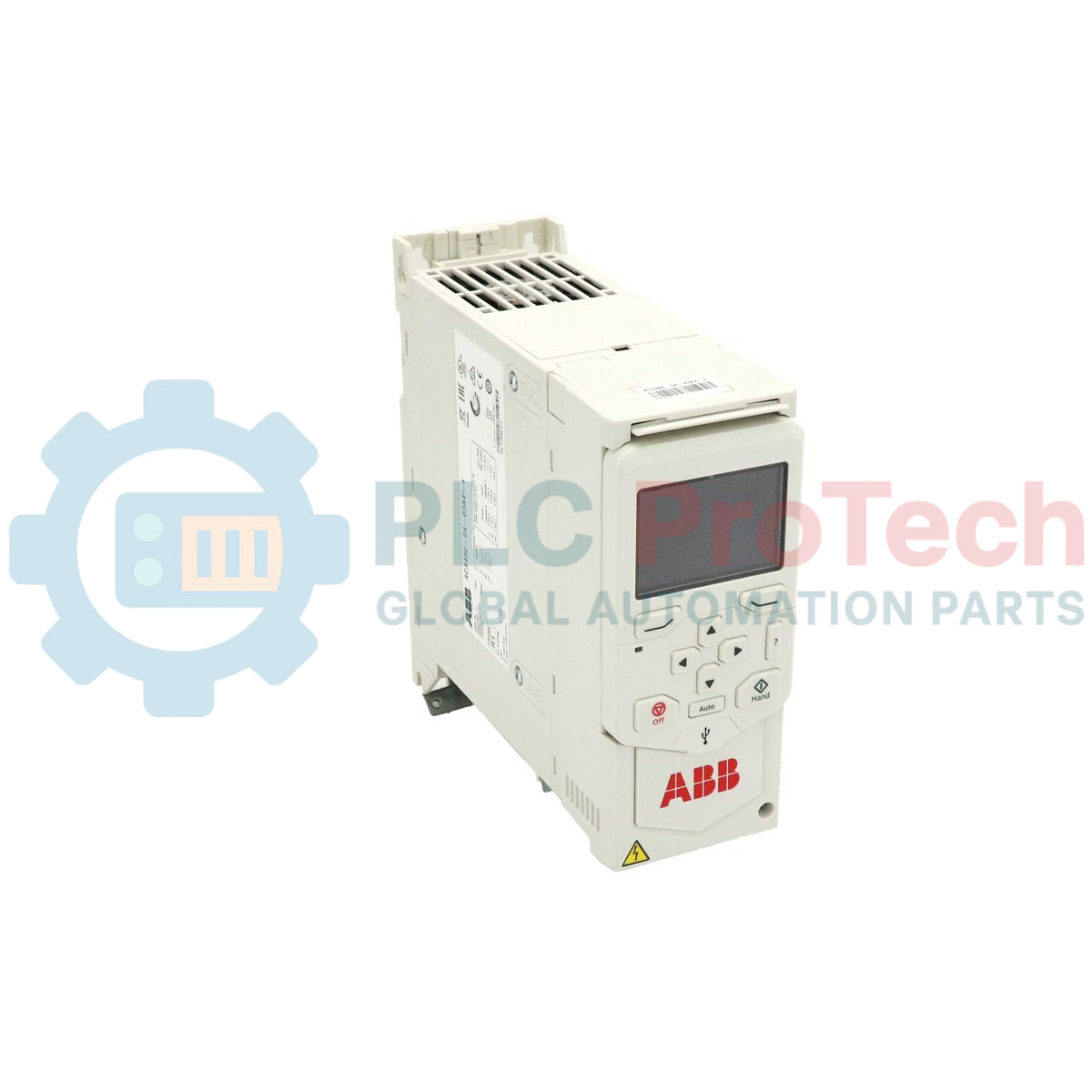

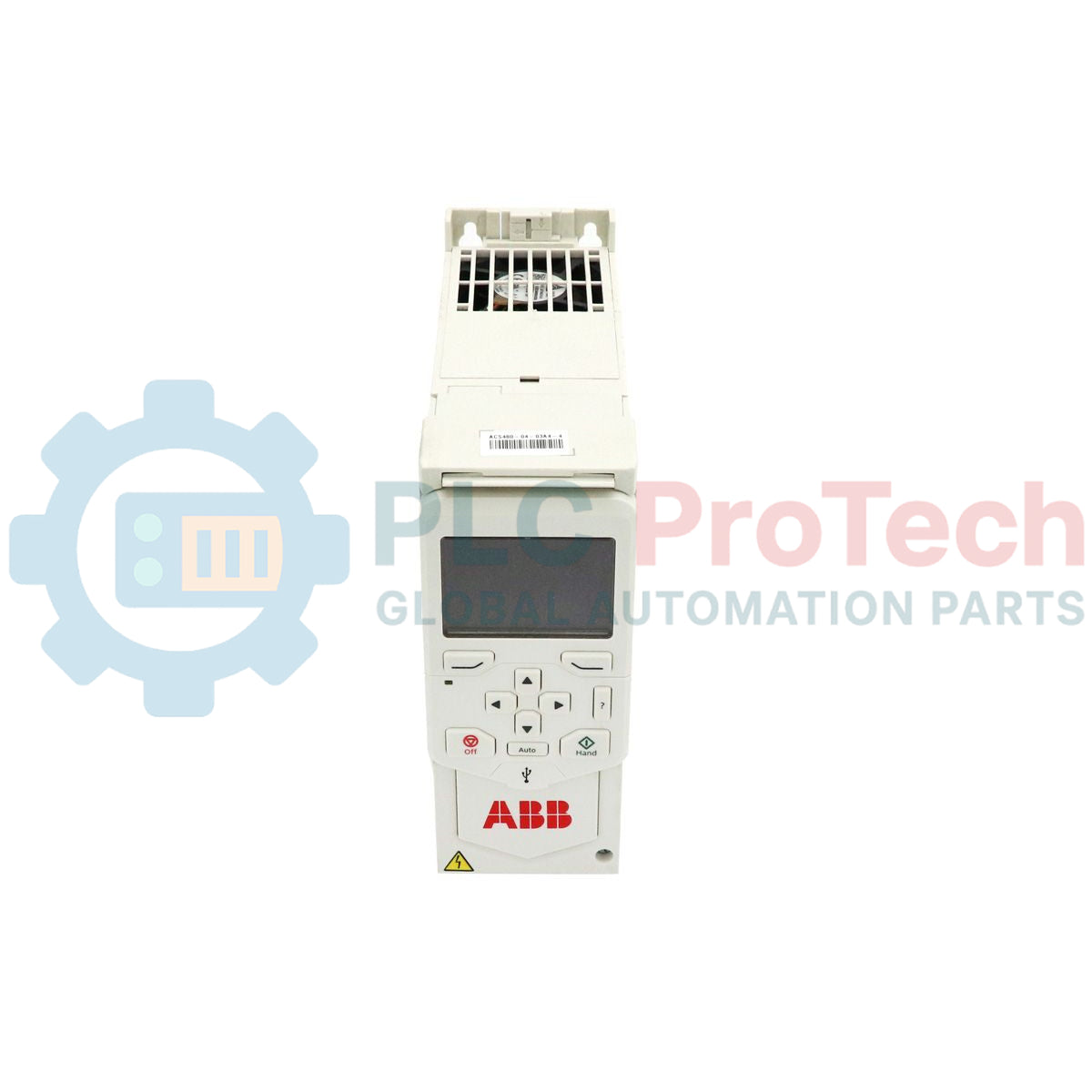

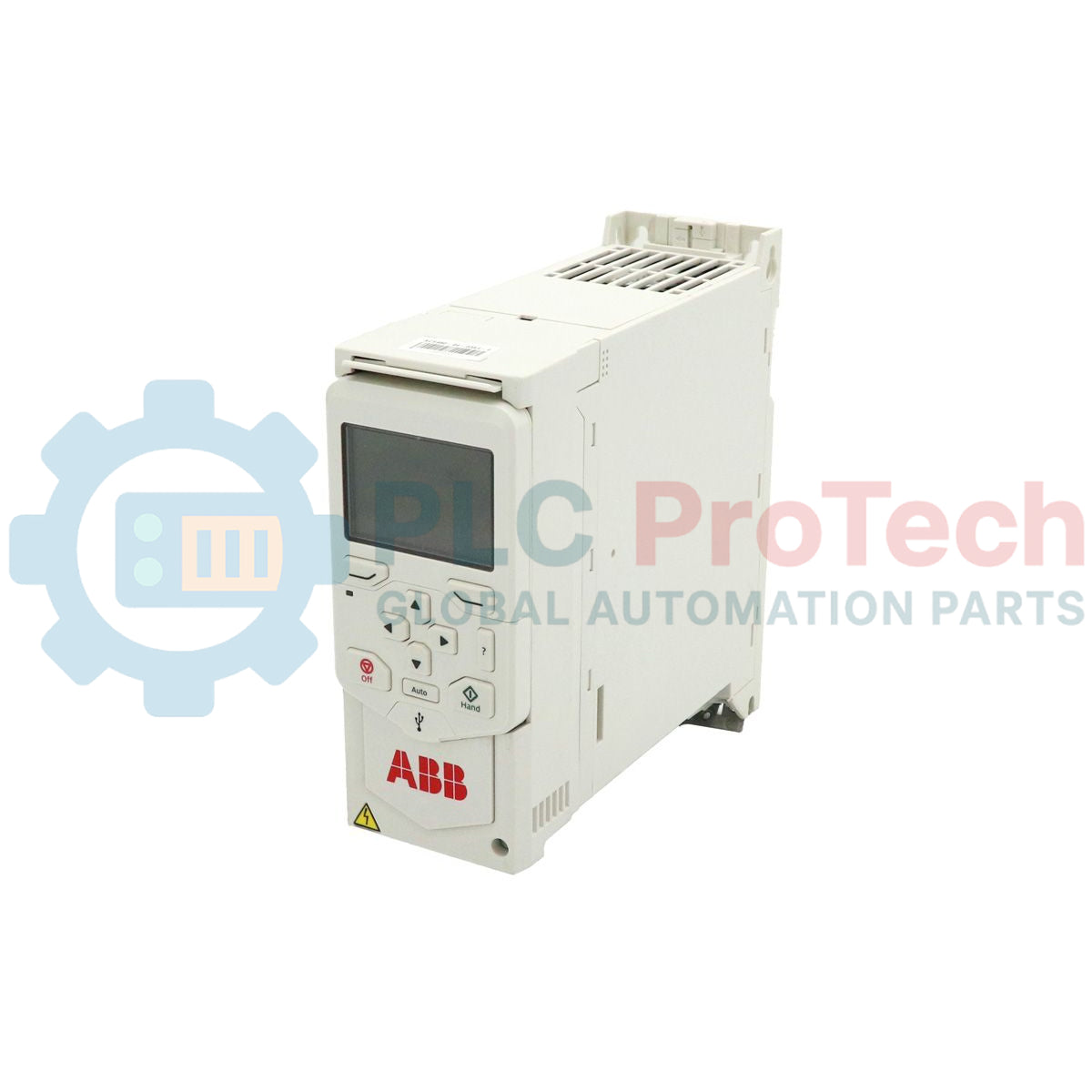

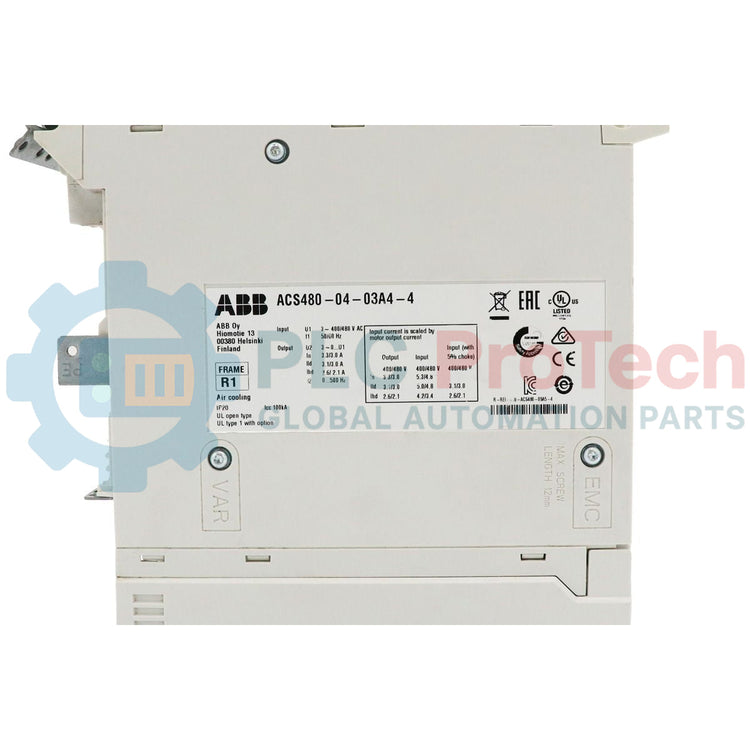

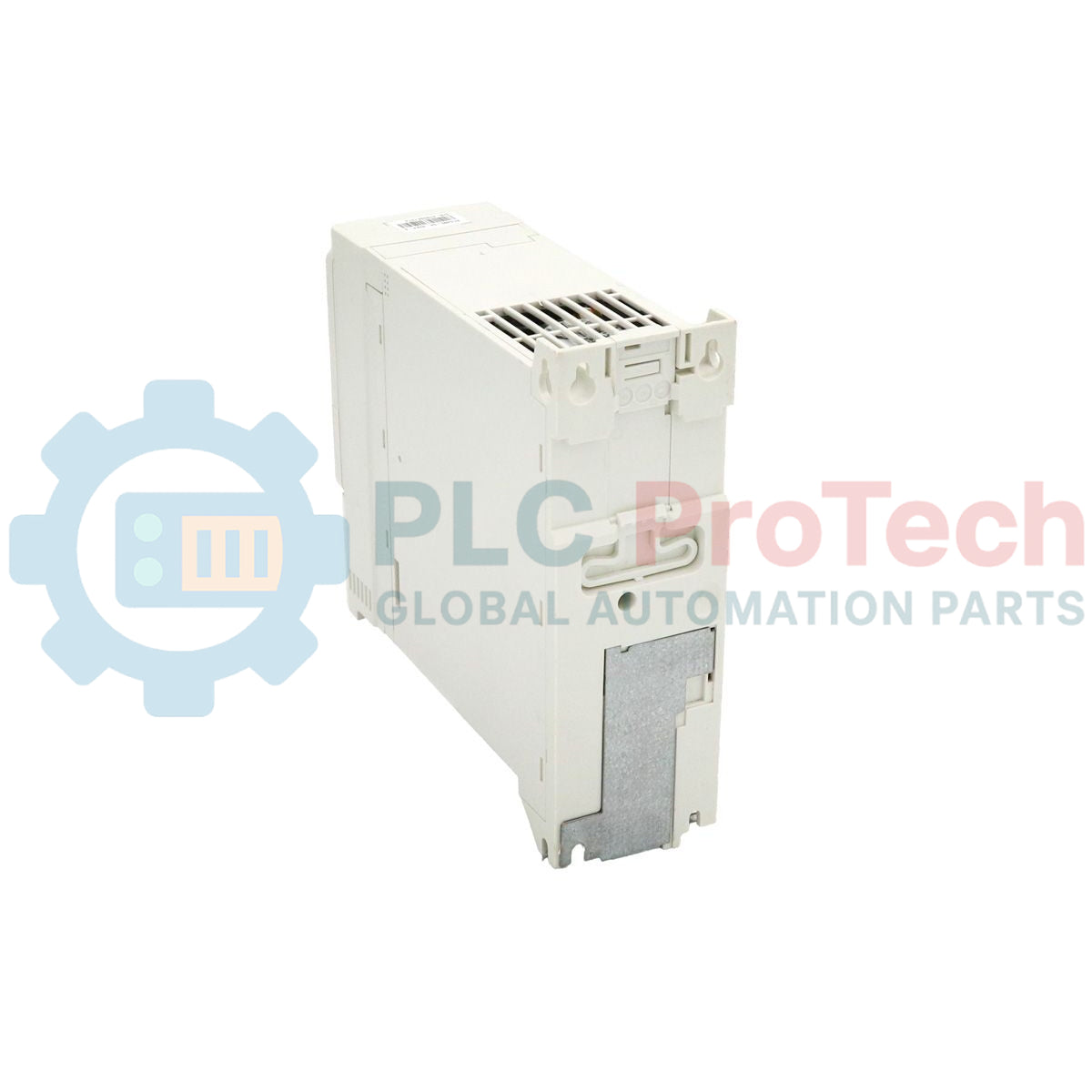

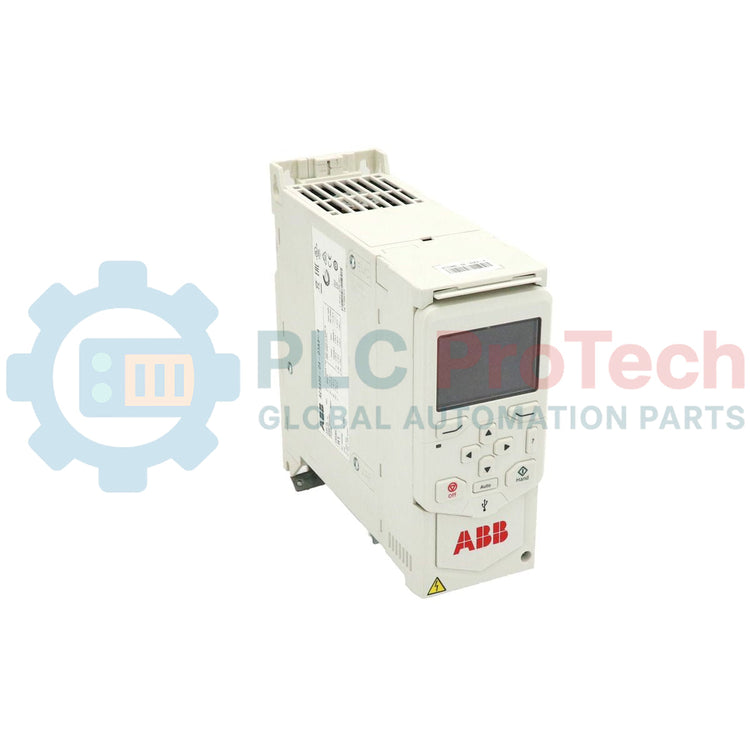

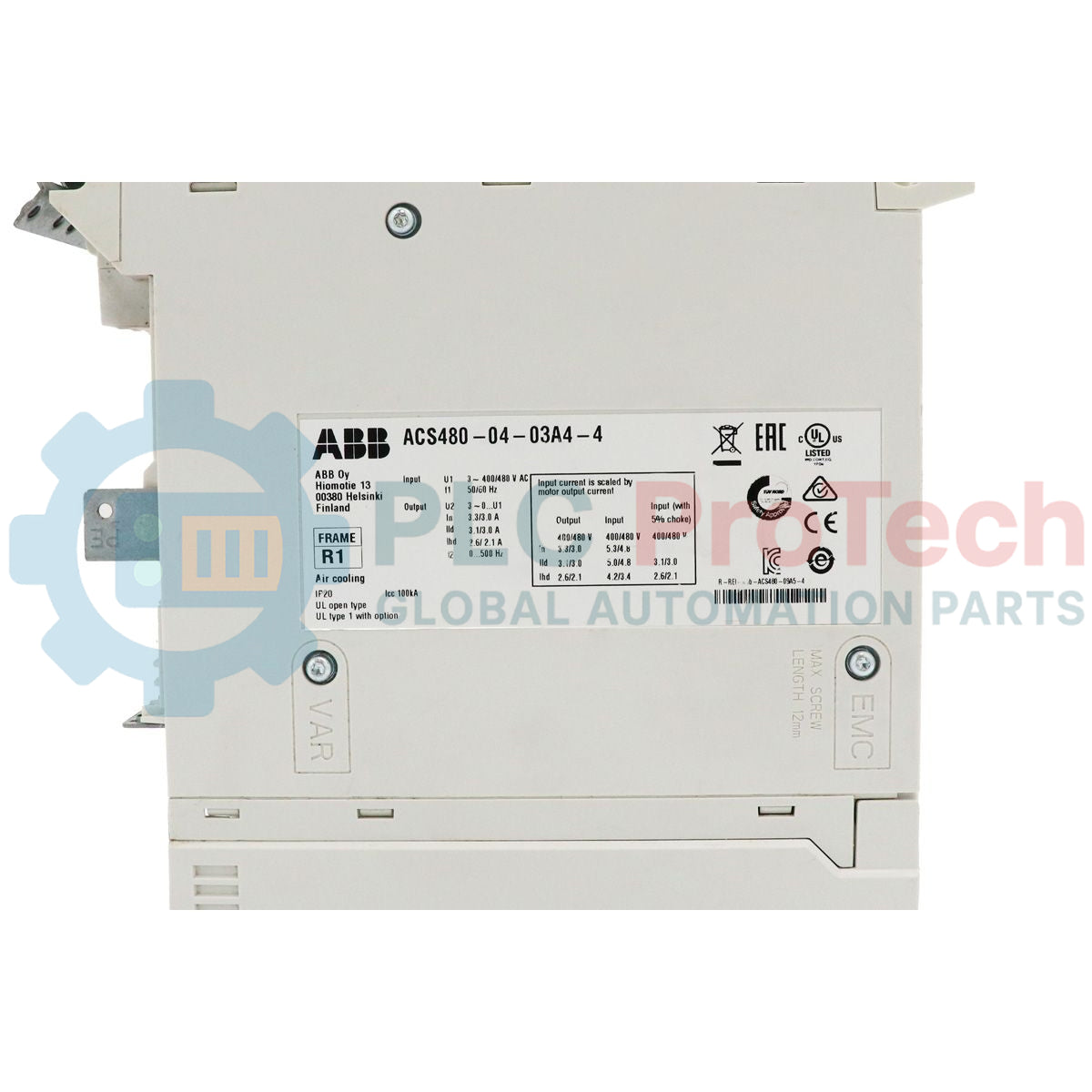

Modulo di azionamento CA ABB ACS480-04-03A4-4 a bassa tensione per uso generale

SKU ACS480-04-03A4-4

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: ACS480-04-03A4-4
Country of origin:Sweden
Product Type: Azionamenti CA
Barcode: 85044088
Payment: T/T, Western Union
Weight: 1700g
Dimensions: 223 x 73 x 208 mm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

ABB ACS480-04-03A4-4 è un modulo di azionamento CA compatto a bassa tensione per uso generale, progettato per il controllo preciso dei motori in macchinari industriali leggeri e applicazioni a coppia variabile. Alimentato da una rete trifase, questo azionamento offre prestazioni affidabili per motori asincroni standard in installazioni montate in armadio. Integra direttamente nell'unità le funzioni essenziali per semplificare l'integrazione del sistema, ridurre i tempi di progettazione e ottimizzare il consumo energetico nei cicli di funzionamento continui e intermittenti.

Progettato per un'implementazione agevole nelle architetture di automazione, ABB ACS480-04-03A4-4 offre interfacce utente intuitive, assistenti integrati per una messa in servizio guidata e ampia connettività fieldbus. È una soluzione di controllo affidabile per produttori di apparecchiature originali e costruttori di quadri elettrici che ricercano elevata affidabilità e una configurazione semplice in quadri elettrici con spazio limitato.

Caratteristiche

Design del modulo ottimizzato per armadi elettrici, per il montaggio affiancato ad alta densità
Pannello di controllo assistito integrato con display grafico chiaro per una configurazione rapida
Filtro EMC integrato e comunicazione Modbus RTU di serie
Supporto per adattatori fieldbus plug-in opzionali per le principali reti industriali
Funzioni di efficienza energetica, tra cui l'ottimizzazione del carico e le basse perdite in standby
Schede rivestite per una maggiore durata in ambienti industriali difficili

Applicazioni

Ventilatori e sistemi di ventilazione
Pompe centrifughe e volumetriche
Compressori industriali
Trasportatori per la movimentazione dei materiali
Macchinari per la lavorazione di alimenti e bevande

Specifiche tecniche

Parametro	Specifiche
Produttore	ABB
Tipo di prodotto	Modulo di azionamento CA a bassa tensione per uso generale
Modello esatto	ACS480-04-03A4-4
Potenza di uscita nominale (uso normale)	1,1 kW
Corrente di uscita nominale (In)	3,3 A
Tensione di ingresso	Da 380 a 480 V (trifase)
Frequenza di ingresso	Da 47,5 a 63 Hz
Classe dell'involucro	IP20
Ingressi / uscite analogici	2 / 2
Ingressi / uscite digitali	6 DI / 3 DO (incluse le uscite a relè)
Interfacce di comunicazione	RS-485 (Modbus RTU), USB (per il collegamento allo strumento per PC)
Dimensioni (A x L x P)	223 x 73 x 208 mm
Peso netto	1,7 kg
Paese di origine	Finlandia

Collegamenti / Interfacce

Interfaccia	Funzione
L1, L2, L3	Morsetti di ingresso dell'alimentazione di rete trifase
U, V, W	Morsetti di collegamento del motore
DC+, DC- / R+	Morsetti del circuito intermedio CC e del resistore di frenatura esterno
AI1, AI2	Ingressi analogici di tensione/corrente
AO1, AO2	Uscite di corrente analogiche
DI1 fino a DI6	Ingressi di controllo digitali
RO1, RO2, RO3	Contatti di uscita del relè
Porta del pannello	Collegamento RJ45 per il pannello di controllo dell'assistente o lo strumento per PC

Linee guida per l'installazione

Verificare che il codice prodotto ACS480-04-03A4-4 corrisponda ai requisiti del sistema e ai valori nominali dell'alimentazione elettrica.
Assicurarsi che tutte le fonti di alimentazione siano completamente scollegate e bloccate prima di iniziare qualsiasi intervento meccanico o elettrico.
Ispezionare il modulo di azionamento per verificare l'eventuale presenza di danni visibili dovuti al trasporto o di condensa prima del montaggio.
Montare il modulo verticalmente su una superficie liscia, solida e non infiammabile all'interno di un quadro adeguato, assicurando le distanze libere necessarie per il raffreddamento.
Collegare l'alimentazione trifase in ingresso, i cavi del motore e i cavi di controllo in conformità alle normative elettriche locali e alle designazioni dei morsetti del produttore.
Verificare la sicurezza di tutti i collegamenti dei cavi prima di ripristinare l'alimentazione e avviare l'assistente di avvio guidato.

Conformità e certificazioni

Dichiarazione di conformità CE
Approvazione UL, cUL
Conformità alla normativa RoHS
Conformità alla normativa REACH

FAQ

Quali sono i valori nominali di potenza e tensione dell'ABB ACS480-04-03A4-4?

L'ABB ACS480-04-03A4-4 ha una potenza nominale per uso normale di 1.1 kW e funziona con un'alimentazione trifase da 380 a 480 V, con una corrente di uscita di 3.3 A.

Quali sono le dimensioni fisiche e il peso di questo modulo di azionamento?

L'ABB ACS480-04-03A4-4 misura 223 mm in altezza, 73 mm in larghezza e 208 mm in profondità, con un peso netto di 1.7 kg.

Quali protocolli di comunicazione sono supportati di serie?

L'ABB ACS480-04-03A4-4 integra il protocollo Modbus RTU su RS-485 e una porta USB per gli strumenti di messa in servizio; sono disponibili adattatori fieldbus opzionali per un'integrazione di rete più ampia.

Qual è il grado di protezione dell'ACS480-04-03A4-4?

L'ABB ACS480-04-03A4-4 ha un grado di protezione IP20 ed è progettato per l'installazione all'interno di quadri o armadi elettrici.
