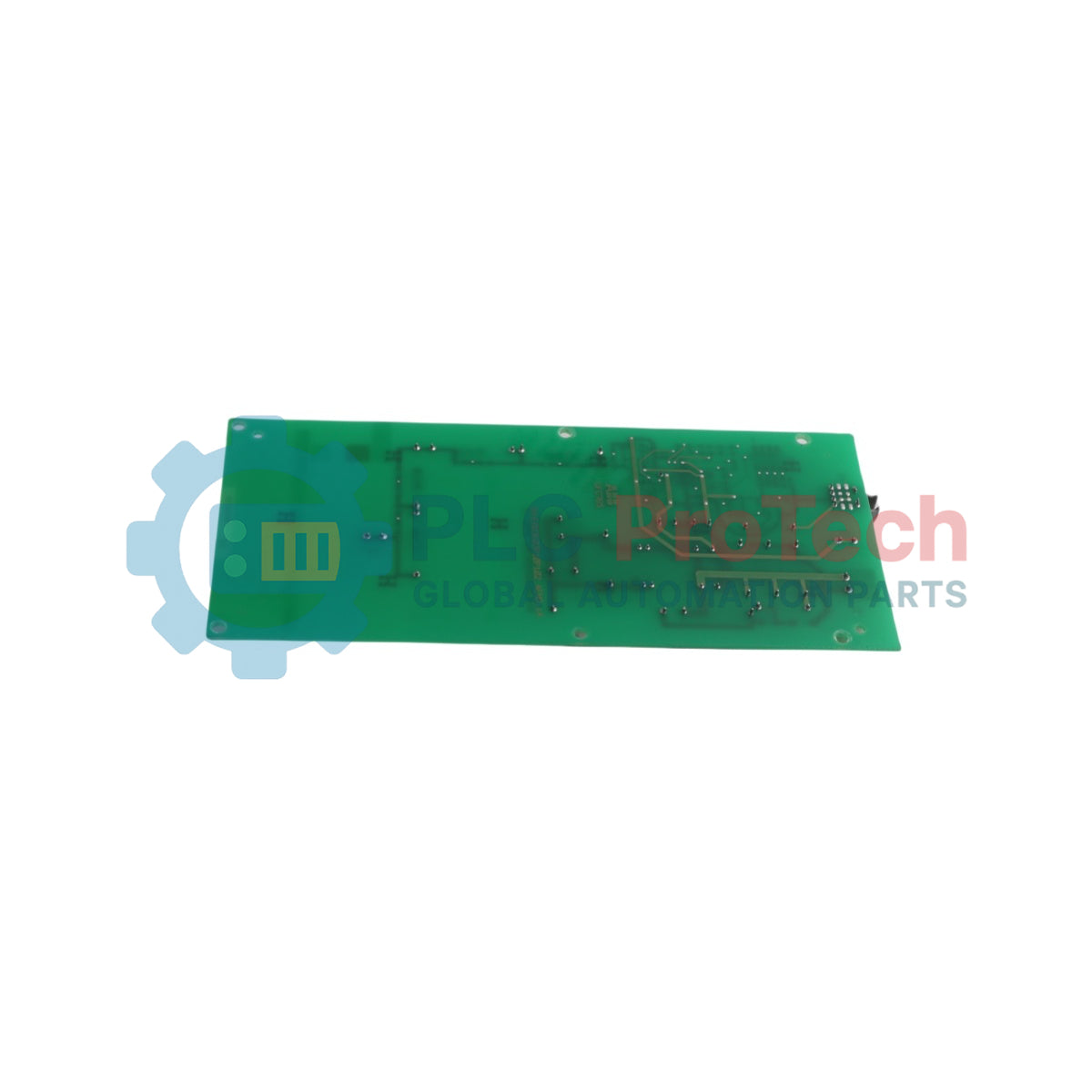

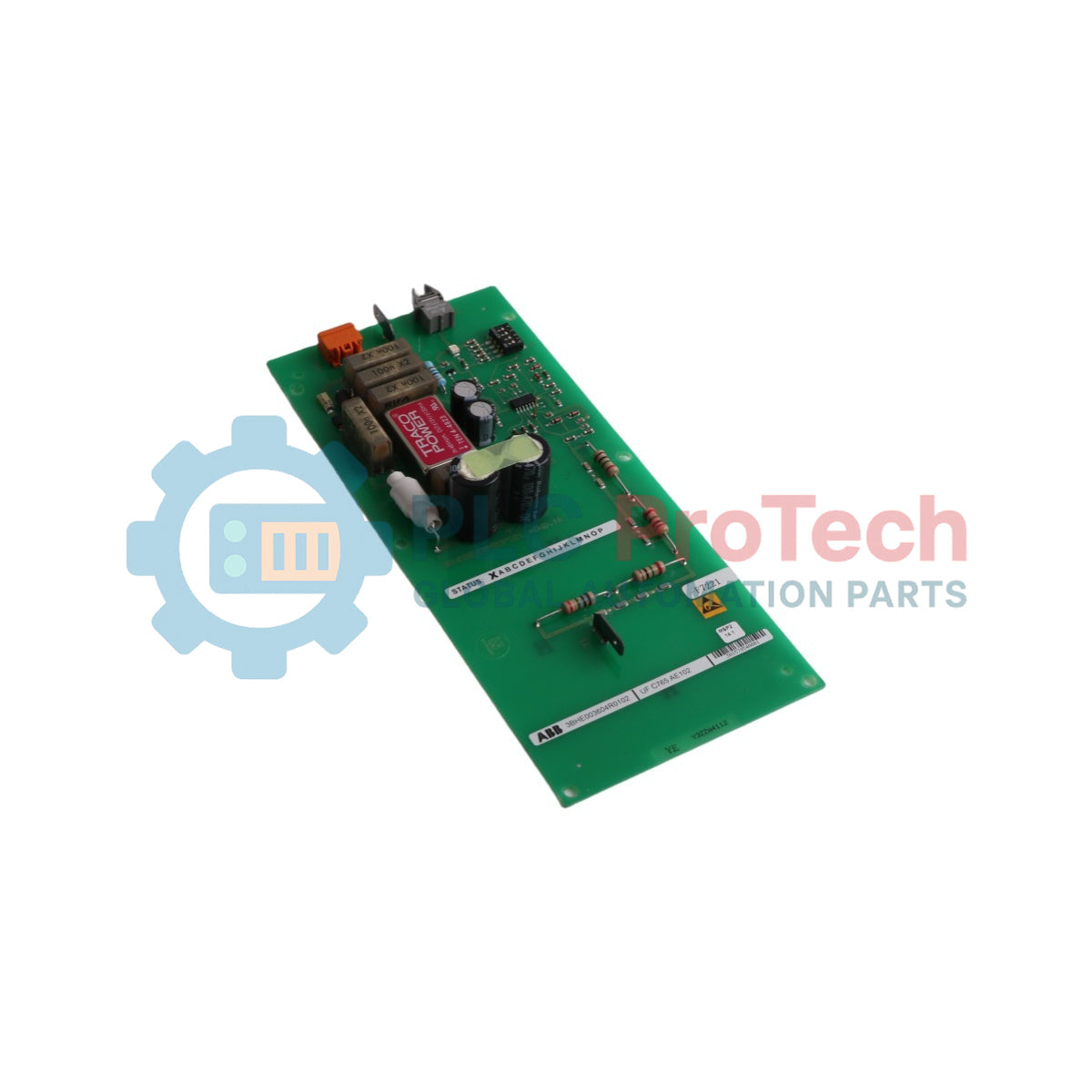

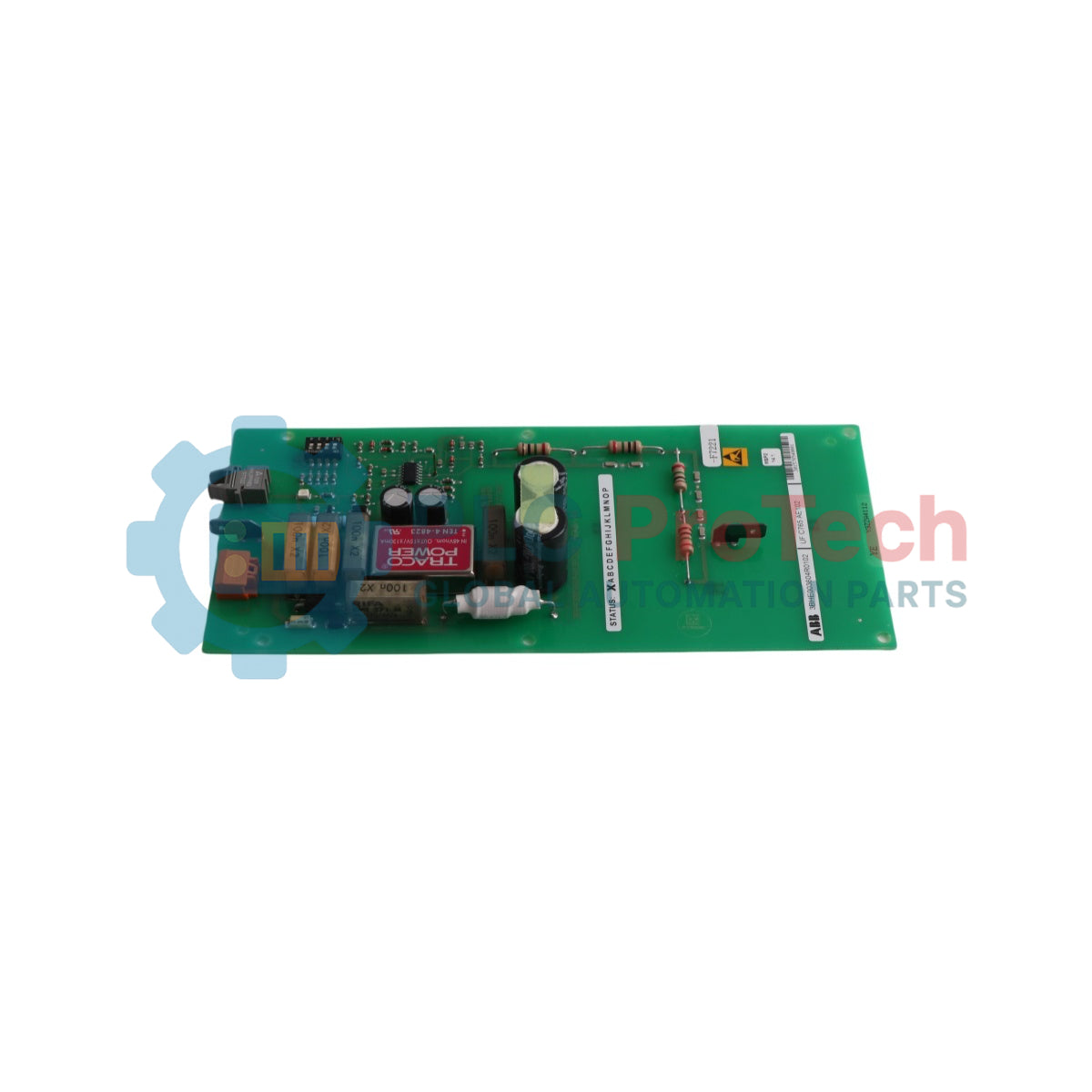

ABB UF C784 AE101 3BHE003688R0101 Scheda a circuito funzionale rivestita

Descrizione

La ABB 3BHE003688R0101 (UF C784 AE101) è una scheda elettronica funzionale rivestita (FSCD) originale nuova, progettata per infrastrutture di automazione industriale ad alta potenza e controllo degli azionamenti. Questo modulo specializzato funge da unità centrale di elaborazione, interfaccia o controllo nei sistemi di eccitazione ABB, nelle topologie di azionamento industriale e nei convertitori statici di potenza. Per garantire la massima durata operativa in ambienti industriali difficili, il gruppo è dotato di un rivestimento protettivo conformale di alta qualità che protegge l'elettronica a montaggio superficiale sensibile da umidità, polvere conduttiva, salsedine e agenti corrosivi presenti nell'aria. La scheda è responsabile dell'elaborazione interna dei segnali ad alta velocità, del monitoraggio diagnostico continuo in tempo reale e dell'esecuzione dei cicli di comunicazione del sistema, offrendo prestazioni logiche affidabili e un robusto isolamento elettrico nei settori della generazione elettrica, della lavorazione dei metalli e della cantieristica navale.

Caratteristiche

• Il rivestimento protettivo conformale offre una protezione avanzata contro umidità, polvere e atmosfere industriali corrosive.
• Designata come sostituzione funzionale diretta dei moduli legacy HE003688R0101.
• Funzionalità diagnostiche integrate per il monitoraggio continuo e in tempo reale dei parametri di controllo critici.
• Configurazione di scheda elettronica stampata multistrato ad alta densità, ottimizzata per una compatibilità elettromagnetica (EMC) estrema.
• Struttura robusta certificata per scenari di installazione industriale gravosi con urti e vibrazioni.

Applicazioni

• Reti di azionamento industriale ad alta potenza e sistemi di controllo dell'eccitazione ABB.
• Sistemi di controllo per motori sincroni e convertitori industriali per impieghi gravosi.
• Impianti di generazione elettrica, sistemi di propulsione navale e impianti di trattamento chimico che richiedono un'elevata disponibilità.

Specifiche tecniche

Linee guida per l'installazione

Protocolli di protezione ESD

Utilizzare sempre un cinturino antistatico (ESD) adeguatamente calibrato e collegato a terra prima di maneggiare la scheda elettronica. Conservare e trasportare la scheda esclusivamente in un sacchetto approvato con schermatura antistatica, per evitare micro-scariche tra i componenti semiconduttori interni.

Disalimentazione del sistema

Disattivare, isolare e contrassegnare tutte le tensioni CA/CC di ingresso principali e gli alimentatori ausiliari collegati al contenitore dell'azionamento o al rack di montaggio prima di inserire o rimuovere la 3BHE003688R0101 scheda.

Inserimento meccanico

Allineare uniformemente i bordi della scheda lungo le guide del sottorack. Spingere delicatamente il modulo nel connettore del backplane fino al completo innesto. Serrare manualmente tutte le viti di fissaggio integrate per preservare l'integrità della messa a terra e la resistenza alle vibrazioni strutturali.

Cablaggio e isolamento dai disturbi

Assicurare una netta separazione tra le piste dei segnali di controllo e le linee di carico ad alta potenza all'interno dell'armadio. Tutti gli schermi dei cavi di comunicazione devono terminare sulla barra centrale di messa a terra del sistema per prevenire interferenze sui dati.

Requisiti di flusso d'aria e condizioni ambientali

L'ambiente circostante l'involucro della scheda deve disporre di un flusso d'aria attivo. Assicurarsi che non si verifichi un accumulo di calore tale da portare la temperatura di esercizio oltre i limiti indicati dal produttore.

FAQ

Qual è l'ID prodotto di fabbrica corretto per questa specifica scheda ABB?

L'ID univoco del prodotto del produttore è 3BHE003688R0101 e identifica questa specifica versione rivestita.

Quale funzione svolge il rivestimento protettivo su questa scheda elettronica?

Lo strato di rivestimento isola fisicamente i componenti da polvere, umidità e particelle conduttive presenti nell'aria, prevenendo micro-derivazioni e ossidazione.

Posso utilizzare 3BHE003688R0101 per sostituire un componente HE003688R0101 precedente?

Sì, è il sostituto funzionale diretto designato per il gruppo precedente HE003688R0101.

Qual è il modello successivo consigliato se questa variante del prodotto viene dismessa?

L'identificativo ufficialmente documentato del componente di aggiornamento o sostituzione è 3BHE014023R0101.

Sono necessarie configurazioni firmware speciali durante l'installazione di questa unità?

I parametri specifici del sistema e la sincronizzazione del firmware dell'azionamento devono essere gestiti secondo le istruzioni relative alla configurazione dello specifico controllore principale.

Quali sono le cause principali dei problemi di funzionamento di questa scheda di controllo?

Un inserimento allentato dei terminali dello chassis, una messa a terra di riferimento errata o forti interferenze magnetiche dovute ai cavi di potenza sono cause comuni.

Sono necessari utensili speciali per installare la scheda in sicurezza?

I normali utensili manuali elettronici industriali sono sufficienti per inserire e serrare le viti di fissaggio integrate.

Da dove viene generalmente distribuito l'inventario del prodotto?

Questo modello è disponibile a livello internazionale presso strutture aziendali strategiche, incluse le sedi Central Stock US e FIPSEEXPU.

È possibile collegare questa specifica scheda quando il sistema è alimentato?

No, la sostituzione a caldo è vietata, poiché i picchi elettrici possono danneggiare i componenti del modulo o corrompere i registri di tracciamento.

Che cosa indica la classificazione doganale 85049099?

Questo codice riguarda gruppi convertitori statici, sottoelementi di trasformatori di potenza e schede elettroniche di controllo utilizzati nelle reti di azionamento.
