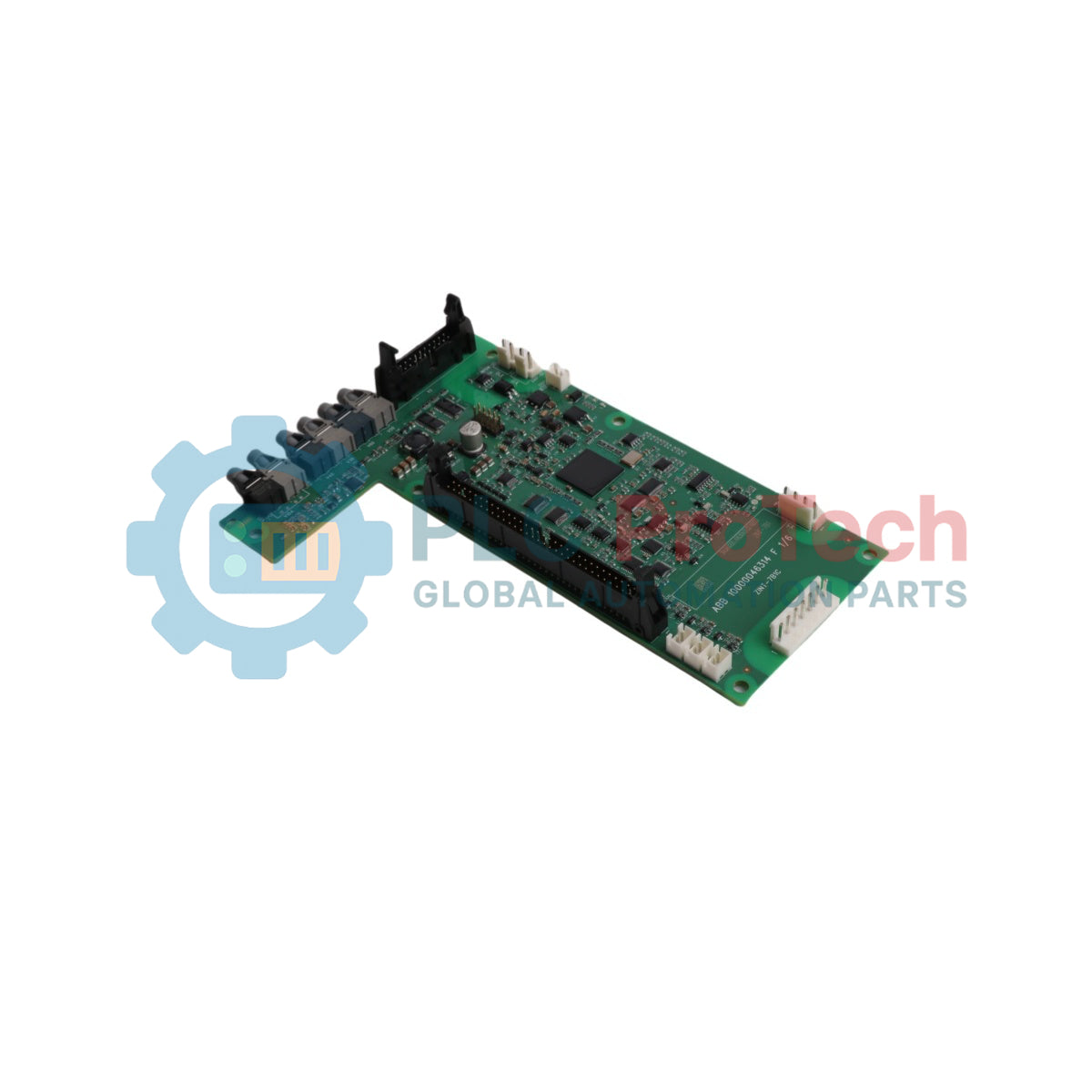

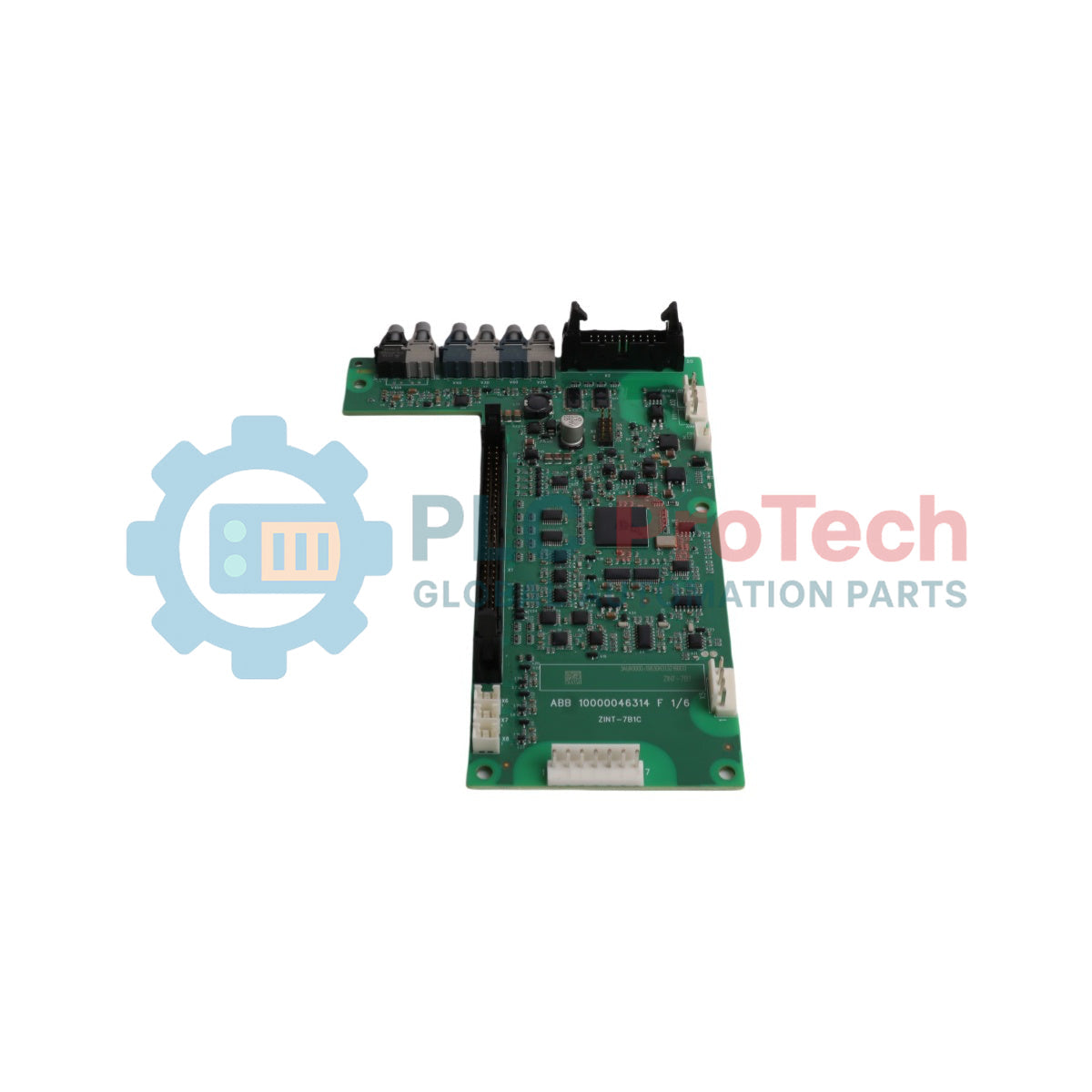

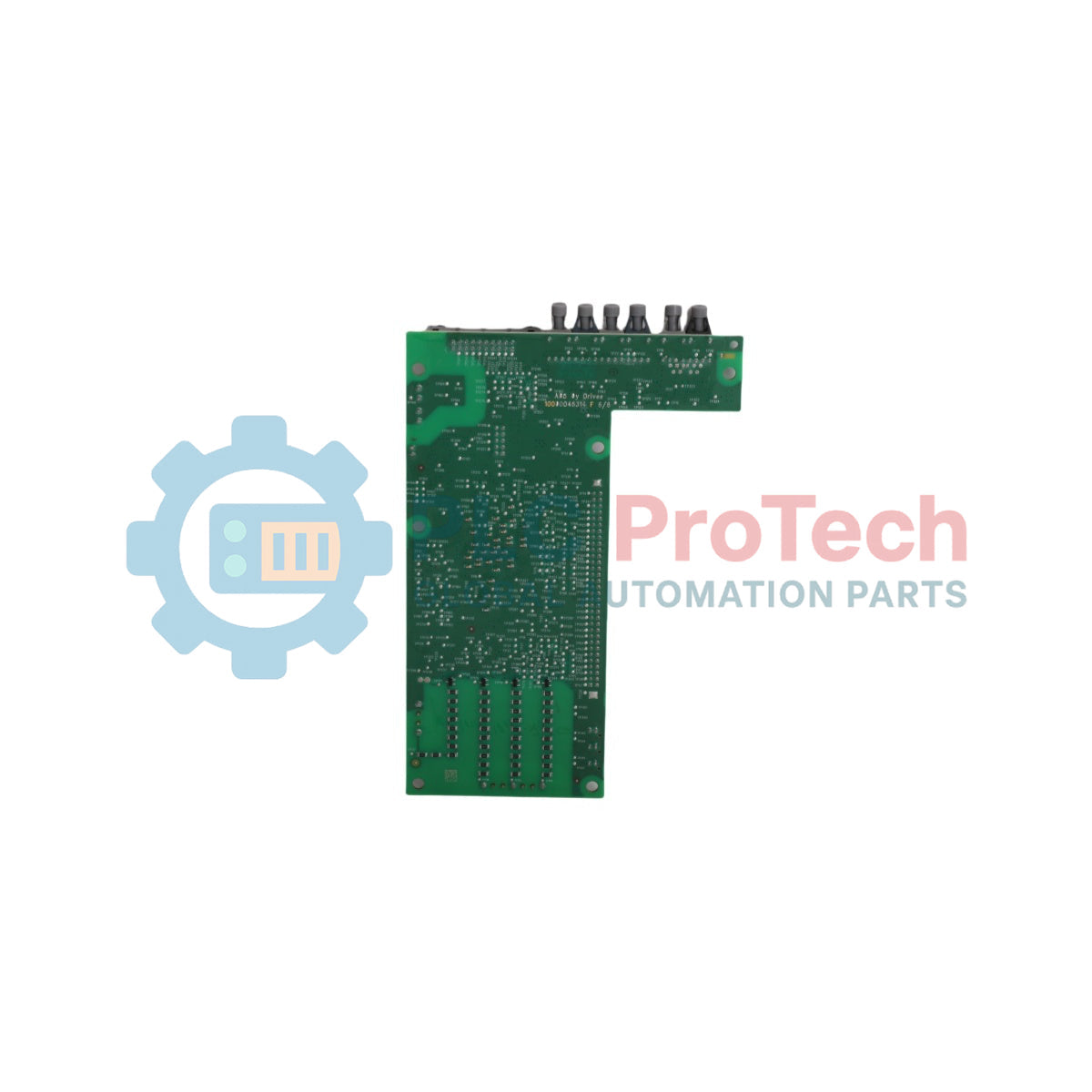

ABB ZINT-7B1C 3AUA0000119630 ACS880/ACS580 Scheda interfaccia del circuito principale

Panoramica

ABB ZINT-7B1C (ID prodotto: 3AUA0000119630) è una scheda a circuiti stampati interna (PCB) che funge da interfaccia principale del circuito di potenza per le serie di azionamenti a frequenza variabile (VFD) ACS880, ACS580, ACH580 e ACQ580. Operando nel punto di giunzione critico tra lo stadio dei semiconduttori di potenza e l’unità di controllo principale, questa scheda gestisce i segnali dei driver di gate, l’elaborazione del feedback termico e i circuiti di rilevamento della sovracorrente. In operazioni di processo ad alta richiesta, come i trasportatori per l’estrazione mineraria continua, le stazioni municipali di pompaggio dell’acqua e le reti HVAC di trattamento dell’aria su larga scala, un malfunzionamento dell’interfaccia interna dei segnali dell’azionamento arresta immediatamente i motori critici. La ZINT-7B1C garantisce un instradamento dei segnali a latenza ultra-bassa per assicurare la precisione del pilotaggio dei gate con carichi variabili dinamici, svolgendo un ruolo fondamentale nella stabilizzazione delle prestazioni del sistema e nella prevenzione di arresti imprevisti e catastrofici dei macchinari.

Integrazione del sistema e architettura di approvvigionamento

La topologia hardware strutturale della ZINT-7B1C presenta un design multistrato ultra-sottile, studiato specificamente per l’integrazione in moduli di potenza compatti degli azionamenti. Si noti che la scheda a circuiti stampati ZINT-7B1C grezza è considerata un sottoassieme fondamentale, anziché un ricambio da campo diretto, pronto per essere collegato e utilizzato. Poiché le moderne architetture firmware impongono temporizzazioni precise degli impulsi di gate, calibrate in base alle caratteristiche nominali degli IGBT, questa scheda deve essere installata come parte di un kit progettato oppure acquistata tramite un assieme di schede opzionali completamente pre-programmato. Funziona nativamente insieme ai moduli ACS880-XINT e ACx580-XINT designati, fornendo l’isolamento galvanico ad alta impedenza e la conversione dei livelli di tensione logici necessari a proteggere i microprocessori a bassa tensione dai transitori del bus CC ad alta tensione.

Matrice dei parametri hardware

Diagnostica per l’approvvigionamento e domande frequenti di ingegneria

È possibile acquistare la scheda ZINT-7B1C grezza e sostituirla direttamente in un azionamento in funzione?

No. Questo componente non è ordinabile direttamente come ricambio autonomo non programmato. Per eseguire una sostituzione valida sul campo, i tecnici della manutenzione devono consultare il documento ABB 4FPS10000485159 per procurarsi l’assieme corretto, completamente pre-programmato. Per gli azionamenti ACS880, selezionare il pacchetto ACS880-XINT pre-programmato (3AXD50000155477); per le famiglie ACx580, utilizzare il modulo ACx580-XINT pre-programmato (3AXD50001108335).

Cosa succede se viene installata una scheda di interfaccia non programmata o programmata in modo errato?

L’unità di controllo principale dell’azionamento non supererà l’autotest di avvio, generando un errore interno di configurazione hardware o un guasto di comunicazione per mancata corrispondenza. L’azionamento bloccherà gli impulsi di pilotaggio del ponte di potenza, impedendo il funzionamento per proteggere lo stadio inverter da possibili danni causati dalla sovrapposizione delle temporizzazioni.

Quali kit di manutenzione pre-ingegnerizzati specifici contengono questa scheda di interfaccia?

La scheda ZINT-7B1C è un componente essenziale di diversi kit di riparazione e aggiornamento certificati dal produttore, inclusi i kit industriali con numeri di riferimento 3AXD50000004365, 3AXD50000024379, 3AXD50000030108, 3AXD50000030408, 3AXD50000037932, 3AXD50000037933, 3AXD50000047297 e 3AXD50000047311.

Linee guida per la sostituzione dei componenti e la sicurezza elettrostatica

• Protezione dalle scariche elettrostatiche (ESD): La ZINT-7B1C contiene porte logiche CMOS (complementary metal-oxide-semiconductor) altamente sensibili. Prima di aprire l’imballaggio del modulo dell’azionamento o maneggiare la scheda, i tecnici sul campo devono indossare un braccialetto ESD adeguatamente collegato a terra. Durante la preparazione sul banco di lavoro, collocare la scheda esclusivamente su tappetini antistatici dissipativi.

• Verifica della scarica dei condensatori del bus: Prima di aprire l’alloggiamento dell’azionamento o estrarre lo strato di interfaccia esistente, isolare il VFD dalla rete CA trifase principale. Attendere il tempo di scarica previsto (in genere da 15 a 20 minuti, a seconda delle dimensioni del telaio) e verificare con un multimetro digitale calibrato che la tensione del bus CC tra i morsetti «+» e «-» sia scesa a 0 VCC.

• Tracciamento delle interconnessioni dei cavi a nastro: Prima di scollegarli, documentare e contrassegnare tutti i cavi a nastro multipolari a bassa tensione e le linee in fibra ottica diretti alla scheda. Ispezionare i microconnettori per verificare la presenza di usura fisica o contaminazione. Durante il riassemblaggio, assicurarsi che le linguette di blocco dei connettori dei cavi a nastro siano completamente inserite, per eliminare i circuiti aperti dovuti a contatti interrotti dalle vibrazioni.

• Coppia di serraggio dei dispositivi di fissaggio e integrità dei distanziatori: Montare con cautela la scheda sui distanziatori non conduttivi del telaio interno. Serrare tutte le viti interne di fissaggio M3 a una coppia massima di 0.5 N-m. Un serraggio eccessivo può causare microfratture nelle piste del PCB multistrato, provocando guasti circuitali permanenti e intermittenti durante i cicli termici.
