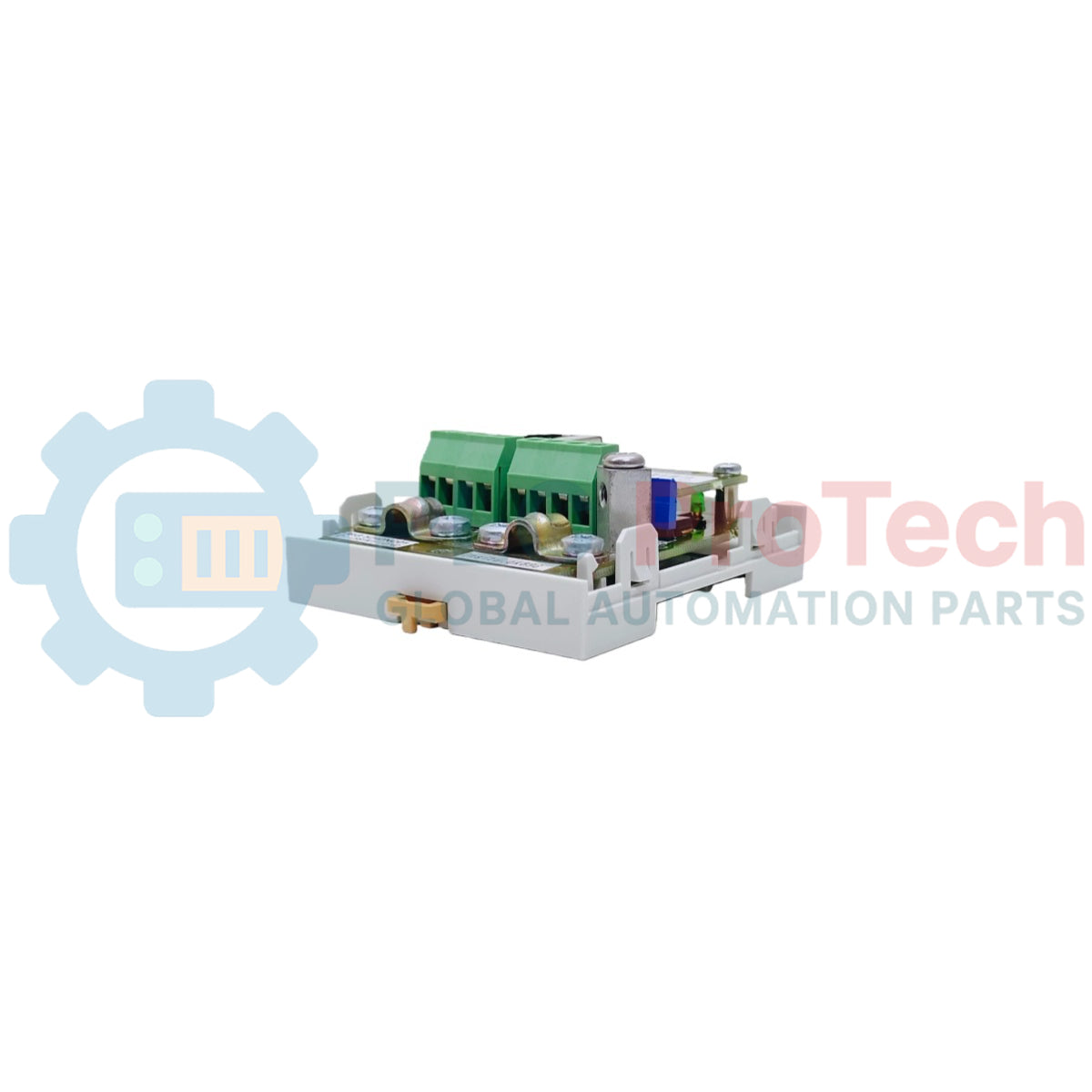

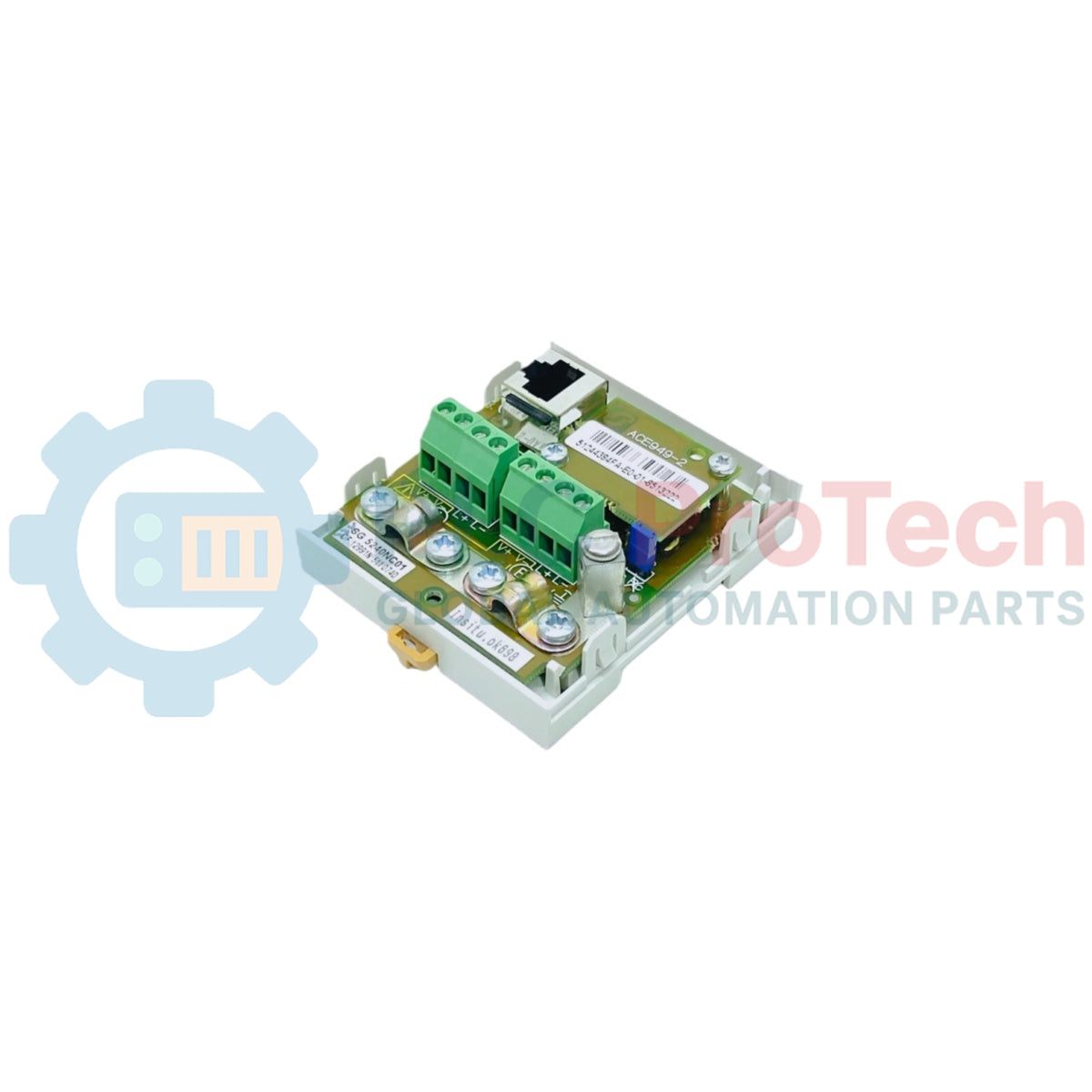

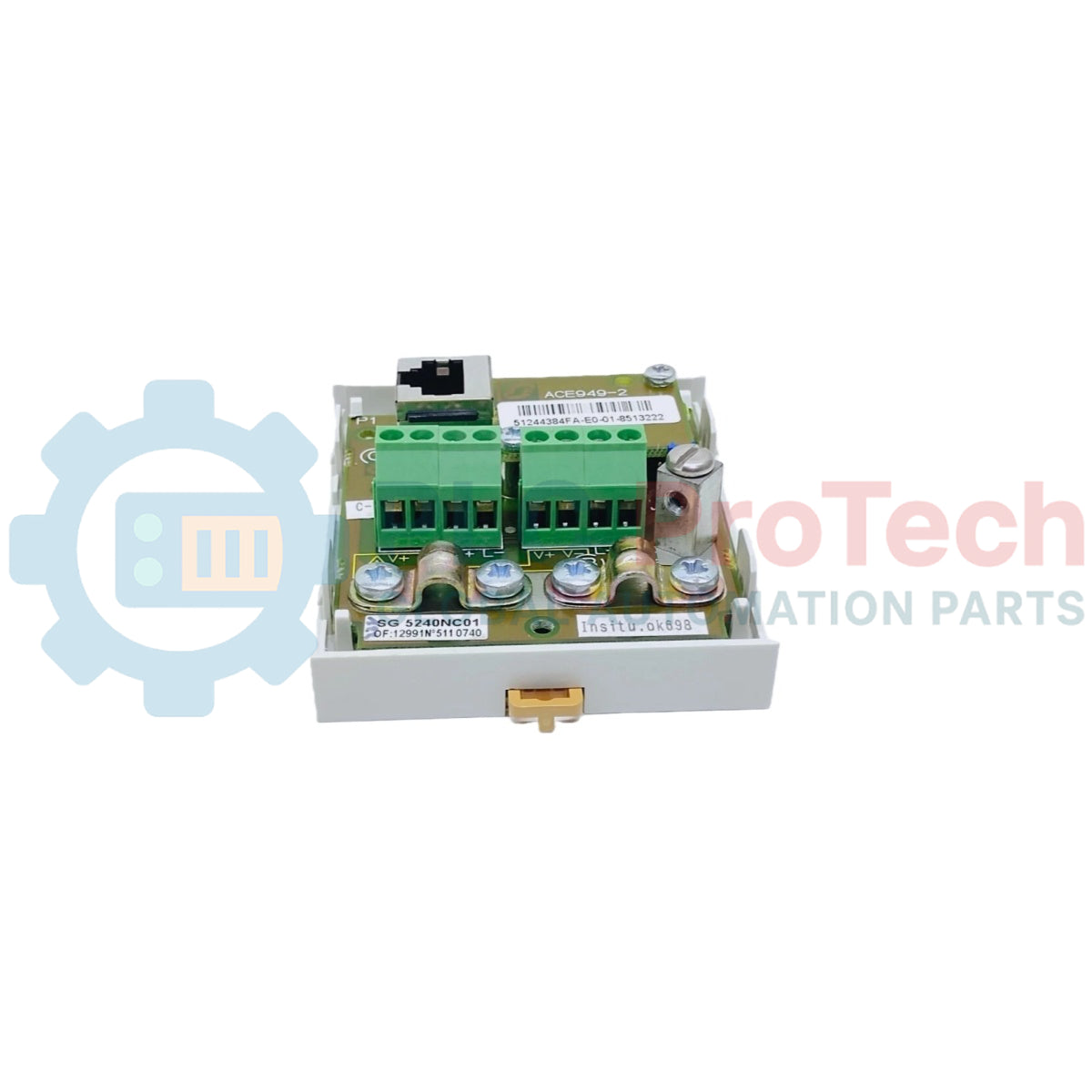

Interfaccia RS485 a 2 fili ACE949-2 Schneider Electric per la serie Sepam

Panoramica del prodotto

Lo Schneider Electric ACE949-2 funge da ponte di comunicazione fondamentale per la gamma di relè di protezione Sepam, comprese le Serie 20, 40, 60 e 80. In qualità di interfaccia RS485 a 2 fili ad alte prestazioni, questo modulo consente l'integrazione perfetta delle unità di protezione in una rete Modbus RTU (S-LAN o E-LAN). In complessi ambienti di distribuzione elettrica, ACE949-2 garantisce la trasmissione dei dati in tempo reale e il monitoraggio remoto dei parametri elettrici. Il design compatto con montaggio su guida DIN consente agli ingegneri di ampliare le funzionalità di comunicazione dei sistemi di automazione delle sottostazioni senza sacrificare spazio nell'armadio. Facilitando una connettività robusta a 2 fili, il modulo offre una soluzione conveniente e affidabile per la telemetria industriale a lunga distanza.

Principali vantaggi tecnici

Versatilità a doppio protocollo

L'architettura ACE949-2 supporta sia le configurazioni S-LAN (System Local Area Network) sia E-LAN (Engineering Local Area Network). Questa flessibilità consente al modulo di funzionare contemporaneamente come strumento di reporting per i sistemi SCADA e come porta dedicata per l'ingegneria remota e la configurazione dei parametri tramite software.

Gestione ottimizzata dell'alimentazione

Progettato per l'efficienza industriale, il modulo funziona con un ampio intervallo di tensione da 12 V DC a 24 V DC. Dispone di una gestione intelligente dei consumi energetici, assorbendo solo 16 mA in modalità di ricezione e raggiungendo un picco di 40 mA durante la trasmissione attiva dei dati, garantendo un carico termico minimo all'interno dell'involucro.

Resistenza di livello industriale

Schneider ha progettato ACE949-2 per resistere alle condizioni rigorose degli ambienti difficili delle sottostazioni. L'hardware soddisfa i severi requisiti della norma IEC 60255-21 relativi a vibrazioni, urti e attività sismica (livello 2), garantendo l'integrità del collegamento di comunicazione anche durante disturbi meccanici o eventi sismici.

Diagnostica avanzata del segnale

Un indicatore LED frontale fornisce un feedback visivo istantaneo sull'attività del collegamento. Questo strumento diagnostico a livello hardware consente al personale addetto alla manutenzione di verificare lo stato della comunicazione a colpo d'occhio, riducendo significativamente i tempi di risoluzione dei problemi durante la messa in servizio o in caso di guasti alla rete.

Specifiche tecniche

Guida all'installazione

Distanza di comunicazione e calibrazione della tensione

Le prestazioni del cavo variano in base alla tensione di alimentazione e al numero di dispositivi collegati. Per la massima affidabilità, rispettare i seguenti limiti di distanza:

• Alimentazione 24 V DC: Supporta fino a 1000 m per 5 dispositivi o 375 m per 25 dispositivi.

• Alimentazione a 12 V CC: Supporta fino a 320 m per 5 dispositivi o 125 m per 25 dispositivi.

  Utilizzare sempre cavi a doppino intrecciato schermati per ridurre al minimo le interferenze elettromagnetiche.

Messa a terra e schermatura

ACE949-2 richiede un collegamento di messa a terra dedicato per mantenere l'integrità del segnale. Utilizzare il morsetto a vite per una treccia di rame stagnato (6…100 mm²) o un cavo standard (2,5…50 mm²). Assicurarsi che la lunghezza del conduttore di terra rimanga inferiore a 0,2 metri e serrare a una coppia di 2,2 N.m.

Logica di montaggio

Installare il modulo su una guida DIN simmetrica nello stesso quadro del relè Sepam. Mantenere uno spazio libero adeguato intorno all'unità per consentire la dissipazione del calore, sebbene l'unità abbia un basso consumo energetico.

Vantaggi per la progettazione

ACE949-2 è lo standard del settore per garantire la longevità degli schemi di protezione basati su Sepam. Il suo principale vantaggio risiede nella sua compatibilità elettromagnetica (EMC); è testato contro onde oscillanti smorzate da 2,5 kV e transitori rapidi da 4 kV, risultando praticamente immune ai disturbi elettrici comuni negli ambienti con apparecchiature di manovra ad alta tensione. Sebbene Schneider abbia annunciato una futura dismissione (dicembre 2026), ACE949-2 rimane il ricambio essenziale "drop-in" per le infrastrutture esistenti, garantendo che i sistemi legacy rimangano pienamente comunicanti e conformi ai protocolli di sicurezza fino al 2030 e oltre.

Domande frequenti tecniche

Q1: La scheda tecnica indica che ACE949-2 sarà presto fuori produzione. Dovrei acquistarlo comunque?

A1: Sì. Schneider Electric si è impegnata a fornire assistenza "End-of-Service" fino al 31 dicembre 2030. Per le installazioni Sepam Series esistenti, ACE949-2 è l'esatto ricambio OEM necessario per mantenere l'integrità del sistema senza dover riprogettare l'intera architettura di comunicazione.

Q2: Posso utilizzare ACE949-2 per una rete RS485 a 4 fili?

A2: No. ACE949-2 è progettato specificamente per reti RS485 a 2 fili. Se il sistema richiede una configurazione a 4 fili, è necessario selezionare il modulo di interfaccia appropriato a 4 fili (come ACE950) per garantire la compatibilità del protocollo.

Q3: In che modo la tensione di alimentazione influisce sulla lunghezza della mia rete?

A3: La tensione di alimentazione è direttamente proporzionale alla distanza consentita del cavo. L'utilizzo di una fonte di alimentazione da 24 V CC quasi triplica la portata effettiva rispetto a una fonte da 12 V CC (ad esempio, 750 m contro 180 m per 10 dispositivi), un aspetto fondamentale per i grandi impianti industriali.

Q4: Qual è l'importanza del LED sul pannello frontale?

A4: Il LED fornisce il monitoraggio in tempo reale dell'attività del collegamento. Un LED lampeggiante conferma che il polling Modbus RTU è riuscito, consentendo di identificare rapidamente se un errore di comunicazione è dovuto all'hardware/al cablaggio o alla configurazione software.
