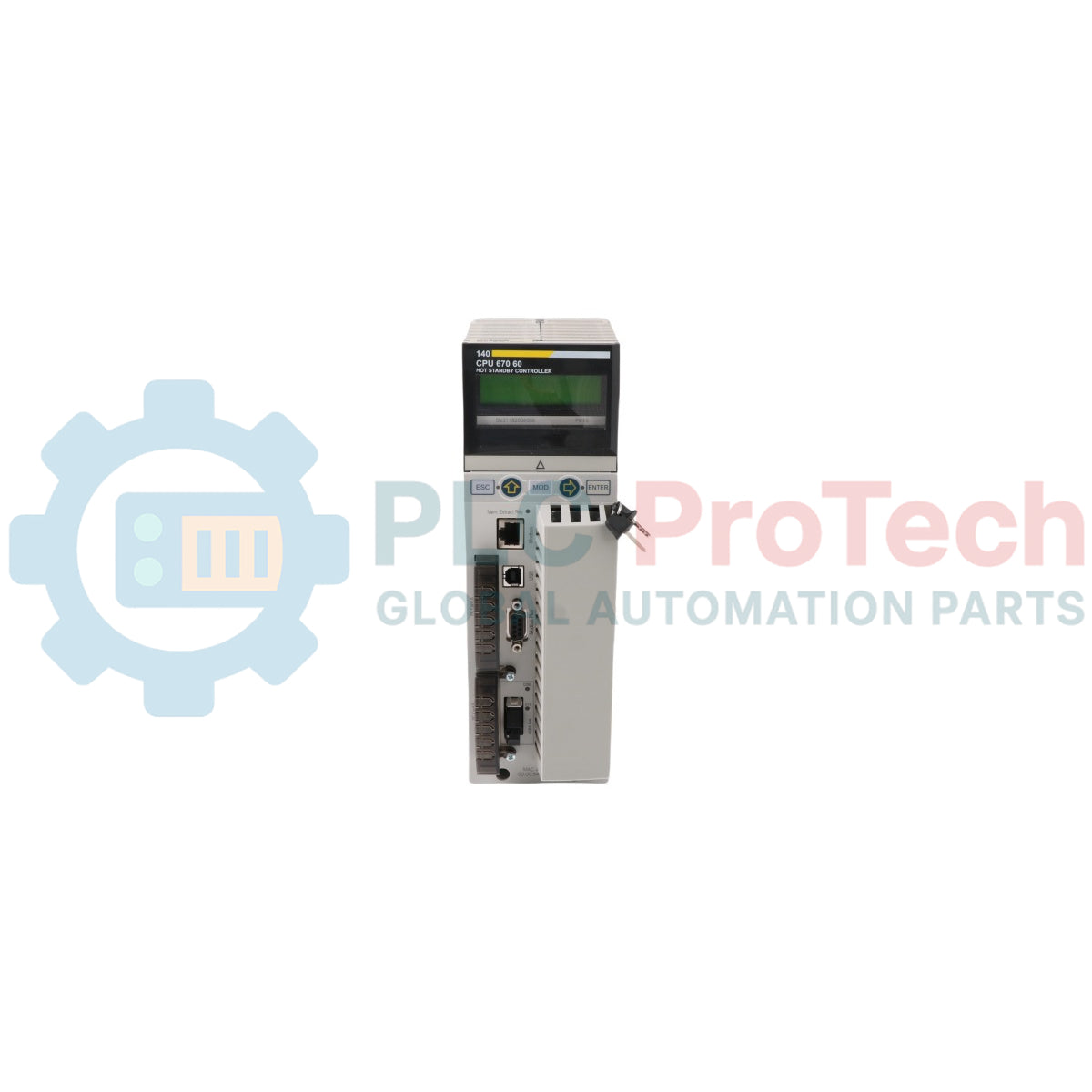

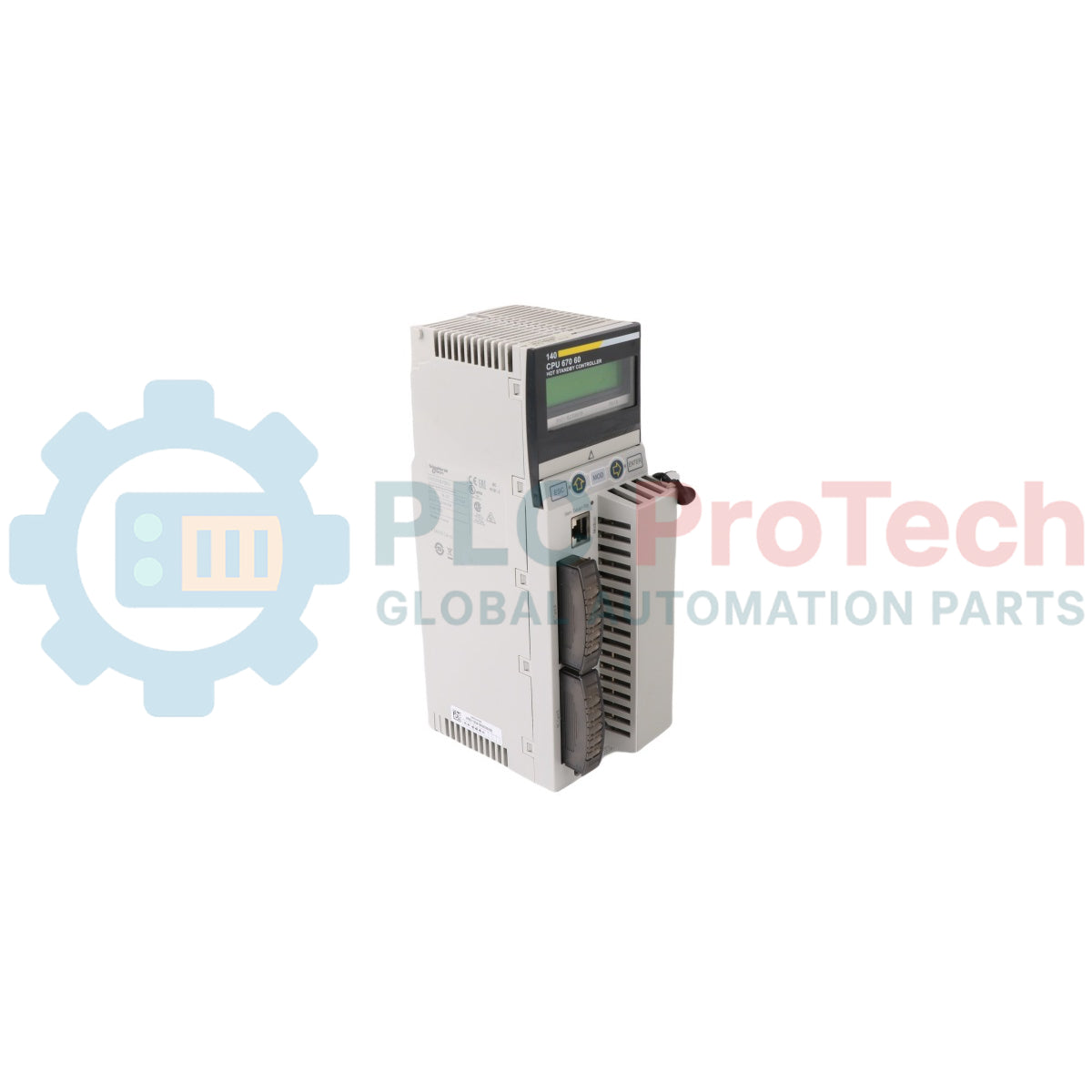

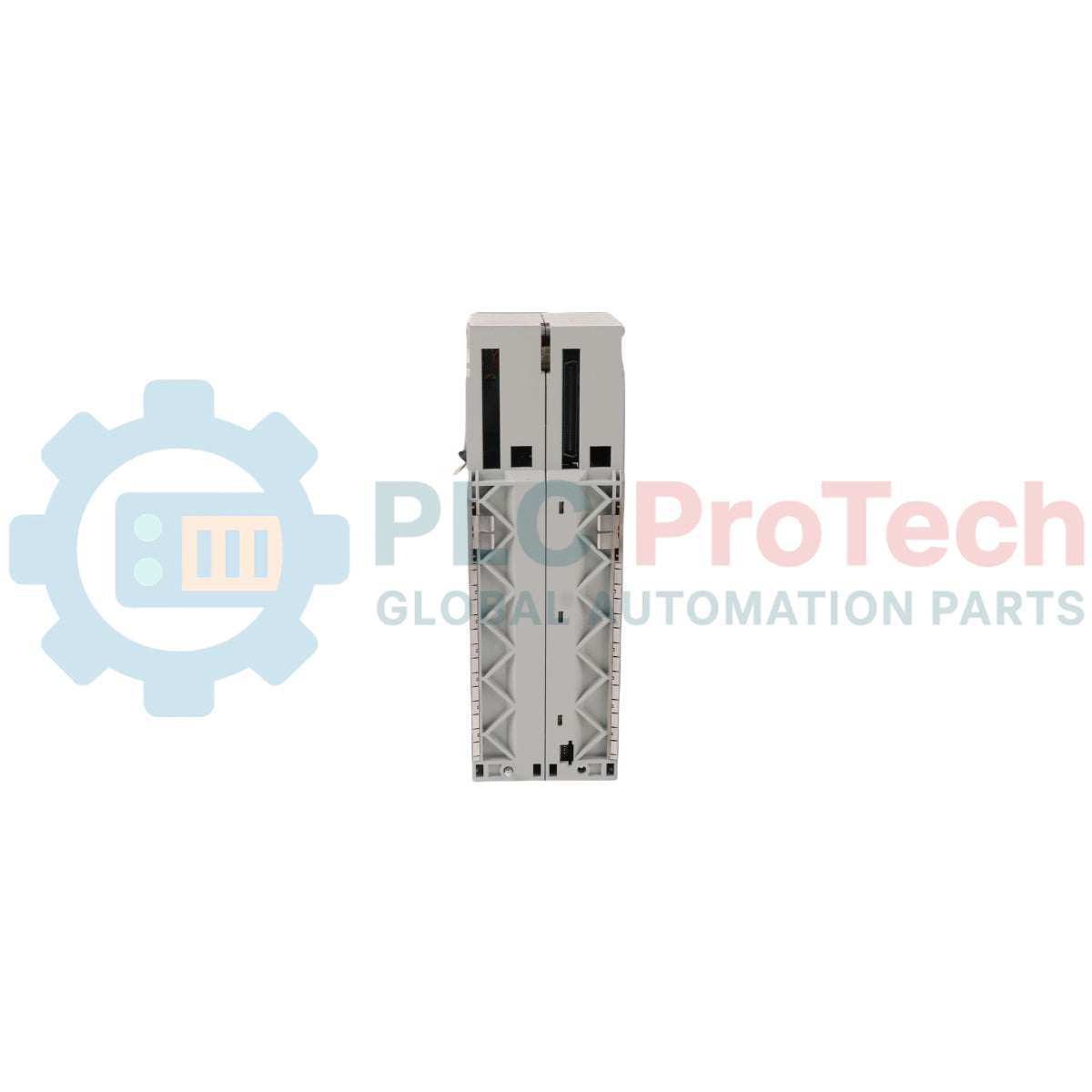

Schneider Electric 140CPU67060 Modicon Quantum Unity Processore Hot Standby

Descrizione

Questo processore Unity è progettato per la piattaforma di automazione Modicon Quantum per fornire un controllo ad alta disponibilità tramite la funzionalità Hot Standby. Operando a una frequenza di clock di 266 MHz, il modulo dispone di una memoria integrata di 512 KB dedicata alla RAM dati, con supporto per l'espansione della memoria dei programmi e dei file tramite schede PCMCIA.

Il processore consente una solida distribuzione del sistema, gestendo fino a 63 stazioni I/O distribuite e fino a 6 rack I/O remoti Ethernet X80 (rack che supportano fino a 6 drop). Le configurazioni I/O discrete e analogiche locali sono esplicitamente limitate nelle configurazioni Hot Standby per preservare l'integrità dell'architettura del sistema. Le funzionalità di comunicazione integrate comprendono diversi tipi di connessione, tra cui una porta dedicata in fibra ottica multimodale che utilizza il protocollo Hot Standby, oltre a porte dedicate per le connessioni Modbus, Modbus Plus e USB. È ottimizzato per il controllo dei processi ad alta affidabilità e per i controlli di verifica automatizzati.

Funzionalità

• Hot Standby ad alta disponibilità: dispone di un'interfaccia integrata in fibra ottica multimodale MT-RJ che esegue un protocollo Hot Standby dedicato per sincronizzare i controller primario e secondario.
• Architettura di memoria scalabile: fornisce 512 KB di RAM dati interna, con possibilità di espansione fino a 8 MB per l'archiviazione dei file e a 7168 kB per i programmi applicativi mediante schede PCMCIA.
• Esecuzione ad alta velocità: esegue le operazioni in 0.0525...0.075 µs per le istruzioni booleane e in 0.4...0.5 µs per i calcoli in virgola mobile.
• Ampia gamma di reti: supporta fino a 3 reti locali per Modbus Plus, Ethernet TCP/IP e Profibus DP, oltre alla mappatura remota e distribuita AS-Interface.
• Compatibilità flessibile con i rack: progettato per funzionare all'interno delle strutture di montaggio standard Modicon Quantum, in linea con configurazioni di sistema da 2 a 16 slot.
• Gestione delle attività dedicata: configurato per eseguire 1 attività master ciclica/periodica, ottimizzata specificamente per i requisiti degli ambienti di processo deterministici.

Applicazioni

• Sistemi di controllo ridondanti per impianti elettrici
• Processi chimici e petrolchimici continui
• Impianti di trattamento delle acque e delle acque reflue ad alta disponibilità
• Infrastrutture critiche e monitoraggio ambientale
• Installazioni I/O distribuite industriali su larga scala

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Interconnessione della ridondanza del sistema: collegare i processori primario e secondario utilizzando cavi in fibra ottica multimodale standard MT-RJ. L'architettura supporta una lunghezza fisica massima fino a 4 km tra i controller accoppiati.
• Restrizioni del rack: installare saldamente il processore in uno slot compatibile della piattaforma di automazione Modicon Quantum. Si noti che le attività ausiliarie, le attività di interruzione del timer, le attività di interruzione standard, le attività di interruzione I/O e le attività veloci periodiche sono esplicitamente vietate quando si esegue una configurazione applicativa Hot Standby.
• Protezione della memoria: utilizzare il selettore hardware funzionale integrato per attivare o disattivare la porta di memoria, proteggendo i blocchi dati e programmi configurati da modifiche locali non autorizzate.
• Separazione della rete: garantire una terminazione corretta sulla linea di rete Modbus Plus SUB-D 9 e monitorare i LED diagnostici per evitare collisioni di comunicazione o perdite di pacchetti sui percorsi locali.

Conformità e certificazioni

• Certificazioni del prodotto: CE, CSA, GOST, UL, varie (navale)
• Norme: HazLoc
• Sostenibilità e direttive: prodotto Green Premium, conforme alla direttiva RoHS (dal codice data 1111, come da dichiarazione di conformità Schneider Electric), riferimento REACH: non contiene SVHC oltre la soglia designata

FAQ

• Qual è lo scopo della porta in fibra ottica situata su questo modulo?

  L'interfaccia in fibra ottica multimodale MT-RJ è dedicata all'esecuzione del protocollo Hot Standby integrato, sincronizzando i processori primario e secondario su distanze fino a 4 km per garantire un backup continuo del controllo di processo.

• Le schede I/O locali sono consentite nello stesso rack del processore durante il funzionamento ridondante?

  No. Le configurazioni di I/O locali discreti e analogici sono vietate quando il processore è implementato in una topologia di sistema Hot Standby. Tutti gli I/O devono essere instradati tramite reti distribuite o nodi remoti Ethernet.

• Come si espande la memoria dei programmi se i 512 KB di RAM dati non sono sufficienti per applicazioni complete?

  Il modulo supporta l'espansione della memoria hardware tramite schede PCMCIA, con un massimo di 7168 kB per l'archiviazione dei programmi e fino a 8 MB per l'archiviazione generale dei file.

• Che cosa indicano i LED diagnostici integrati sul pannello frontale?

  Il pannello frontale include due distinti indicatori LED di stato: un LED rosso che segnala all'operatore una collisione Ethernet attiva e un LED verde che indica un'attività di comunicazione Ethernet in corso.
