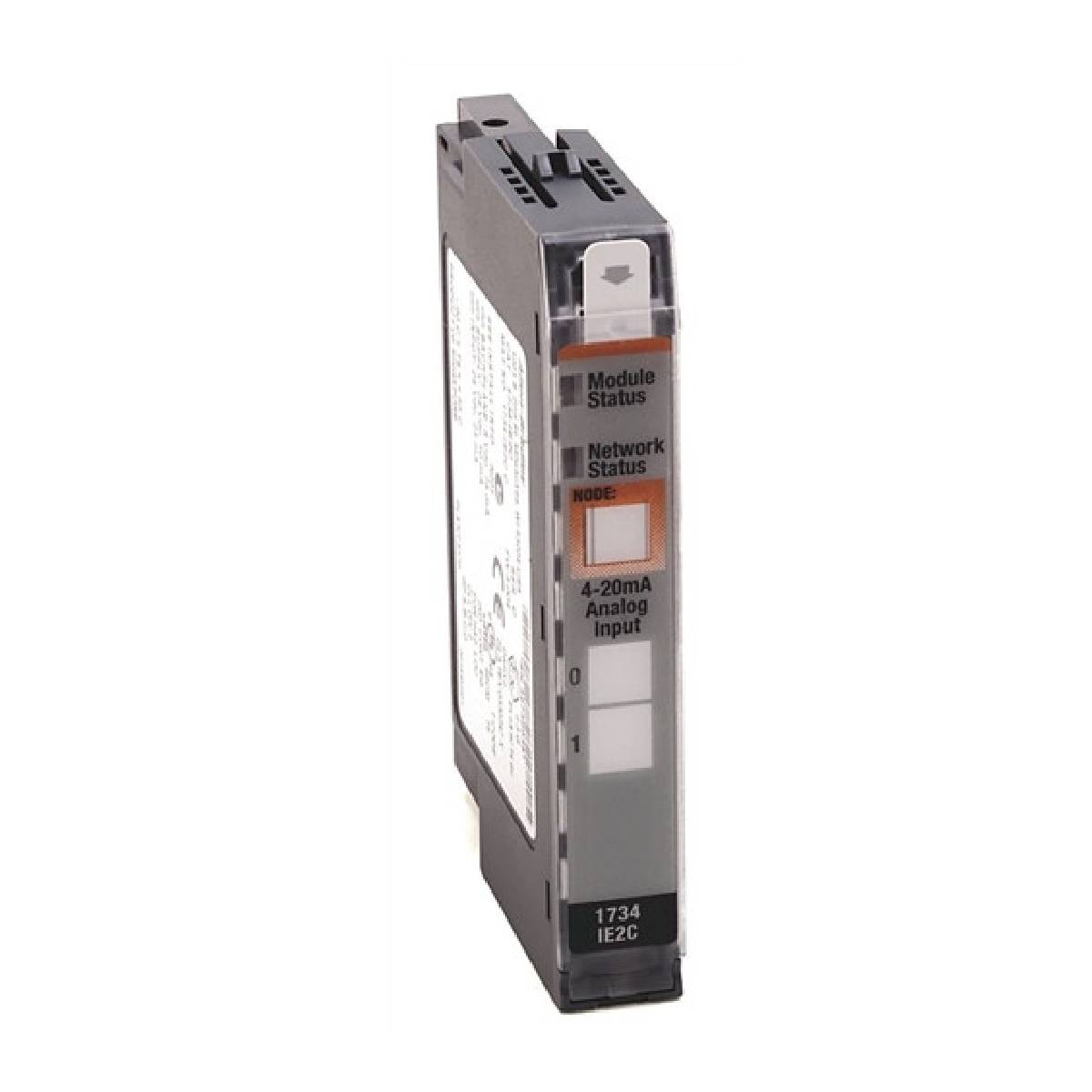

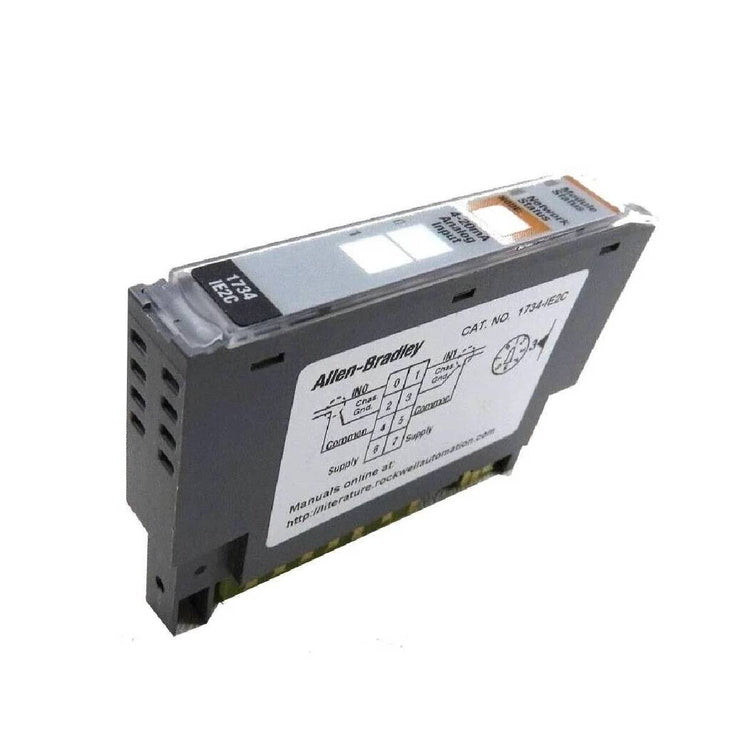

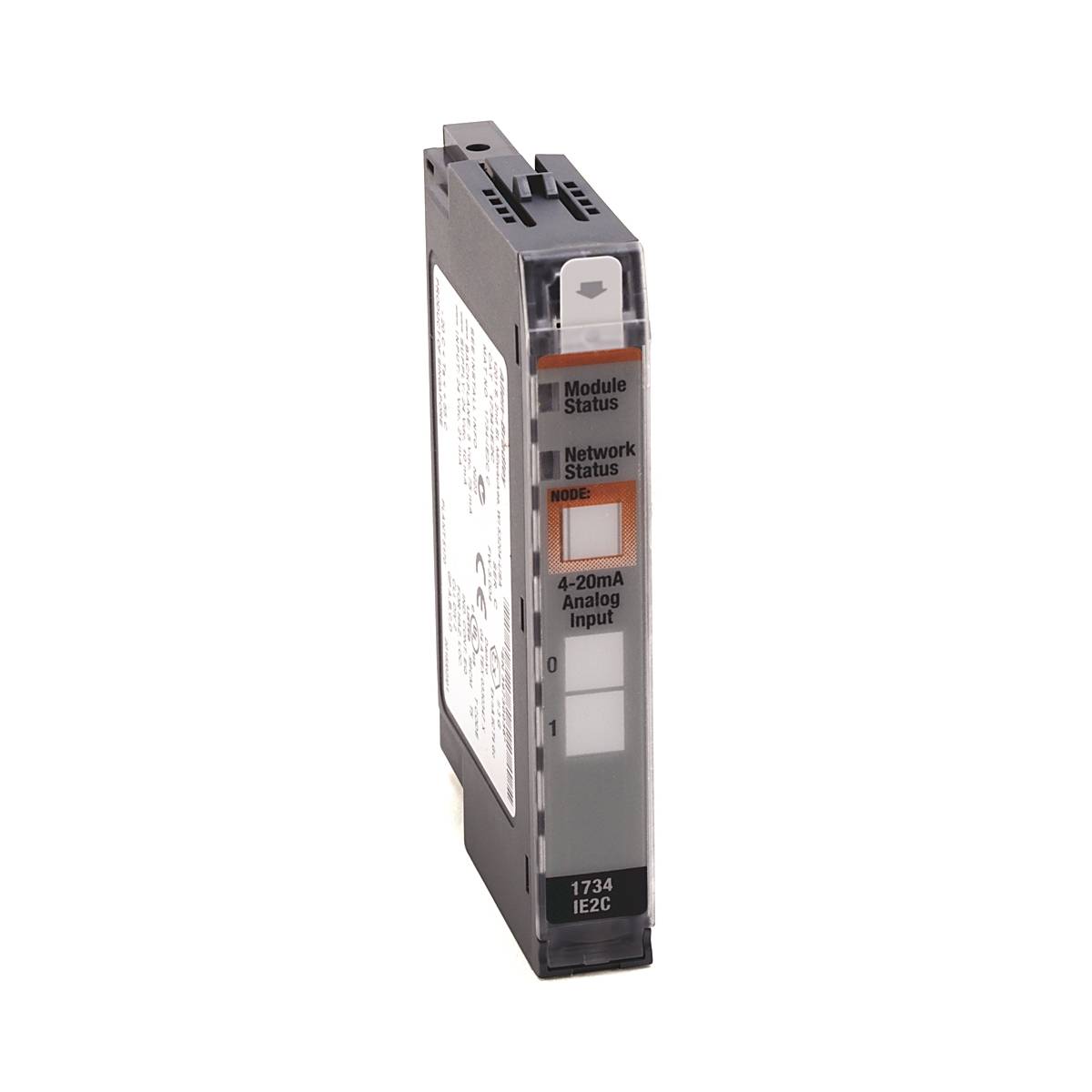

Il 1734-IE2C è un modulo d'ingresso analogico di corrente a 2 canali progettato per l'integrazione nell'architettura del sistema POINT I/O. Il 1734-IE2C converte i segnali di campo da 4...20 mA e da 0...20 mA in una rappresentazione digitale a 16 bit per i sistemi di controllo dei processi. L'unità invia 6 byte di dati d'ingresso e informazioni sullo stato dei guasti attraverso il backplane al controllore del sistema, operando tramite adattatori DeviceNet, PROFIBUS, ControlNet o EtherNet/IP.
| Attributo | Specifiche |
|---|---|
| Produttore | Allen-Bradley / Rockwell Automation |
| Modello | 1734-IE2C |
| Paese di origine | Singapore |
| Dimensioni (A x L x P) | 56,6 x 12,1 x 77,5 mm (2,23 x 0,48 x 3,05 pollici) |
| Peso | 33 g (1,16 oz) |
| Numero di ingressi | 2 ingressi di corrente single-ended, non isolati |
| Intervallo della corrente d'ingresso | 4...20 mA, 0...20 mA |
| Risoluzione | 16 bit - su 0...21 mA (0,32 uA/conteggio) |
| Tipo di conversione | Delta Sigma |
| Impedenza/resistenza d'ingresso | 160 ohm |
| Precisione assoluta | 0,1% del fondo scala a 25 °C (77 °F) |
| Deriva della precisione con la temperatura | 30 ppm/°C |
| Costante di tempo del filtro digitale | 0...10.000 ms (predefinito = 0 ms) |
| Frequenza di aggiornamento dell'ingresso | 120 ms con Notch = 50 Hz, 100 ms con Notch = 60 Hz (predefinito), 24 ms con Notch = 250 Hz, 12 ms con Notch = 500 Hz |
| Rapporto di reiezione di modo comune | 120 dB |
| Rapporto di reiezione in modalità normale | -60 dB |
| Sovraccarico massimo | Protetto dai guasti fino a 28,8 V CC |
| Tensione dell'alimentatore CC esterno | 24 V CC nominali (10...28,8 V CC) |
| Corrente dell'alimentatore CC esterno | 15 mA a 24 V CC |
| Corrente POINTBus (max) | 75 mA a 5 V CC |
| Dissipazione di potenza (max) | 0,6 W a 28,8 V CC |
| Dissipazione termica (max) | 2,0 BTU/ora a 28,8 V CC |
| Tensione di isolamento | 50 V continui (testato per resistere a 2550 V CC per 60 s) |
| Posizione del selettore a chiave | 3 |
| Coppia della vite della base del terminale | 0,6 N-m (7 lb-in) |
| Sezione del cavo | Cavo in rame schermato rigido o flessibile da 0,25...2,5 mm2 (22...14 AWG), con temperatura nominale di 75 °C o superiore |
| Temperatura di esercizio | -20 °C a +55 °C (-4 °F a +131 °F) |
| Temperatura di stoccaggio | -40 °C a +85 °C (-40 °F a +185 °F) |
| Umidità relativa | 5...95% senza condensa |
| Pin del terminale | Funzione |
|---|---|
| 0 | Canale di ingresso della corrente 0 (In 0) |
| 1 | Canale di ingresso della corrente 1 (In 1) |
| 2 | Messa a terra dello chassis (Chas Gnd) |
| 3 | Messa a terra dello chassis (Chas Gnd) |
| 4 | Comune (C) |
| 5 | Comune (C) |
| 6 | Alimentazione CC 12/24 V (V) |
| 7 | Alimentazione CC 12/24 V (V) |
