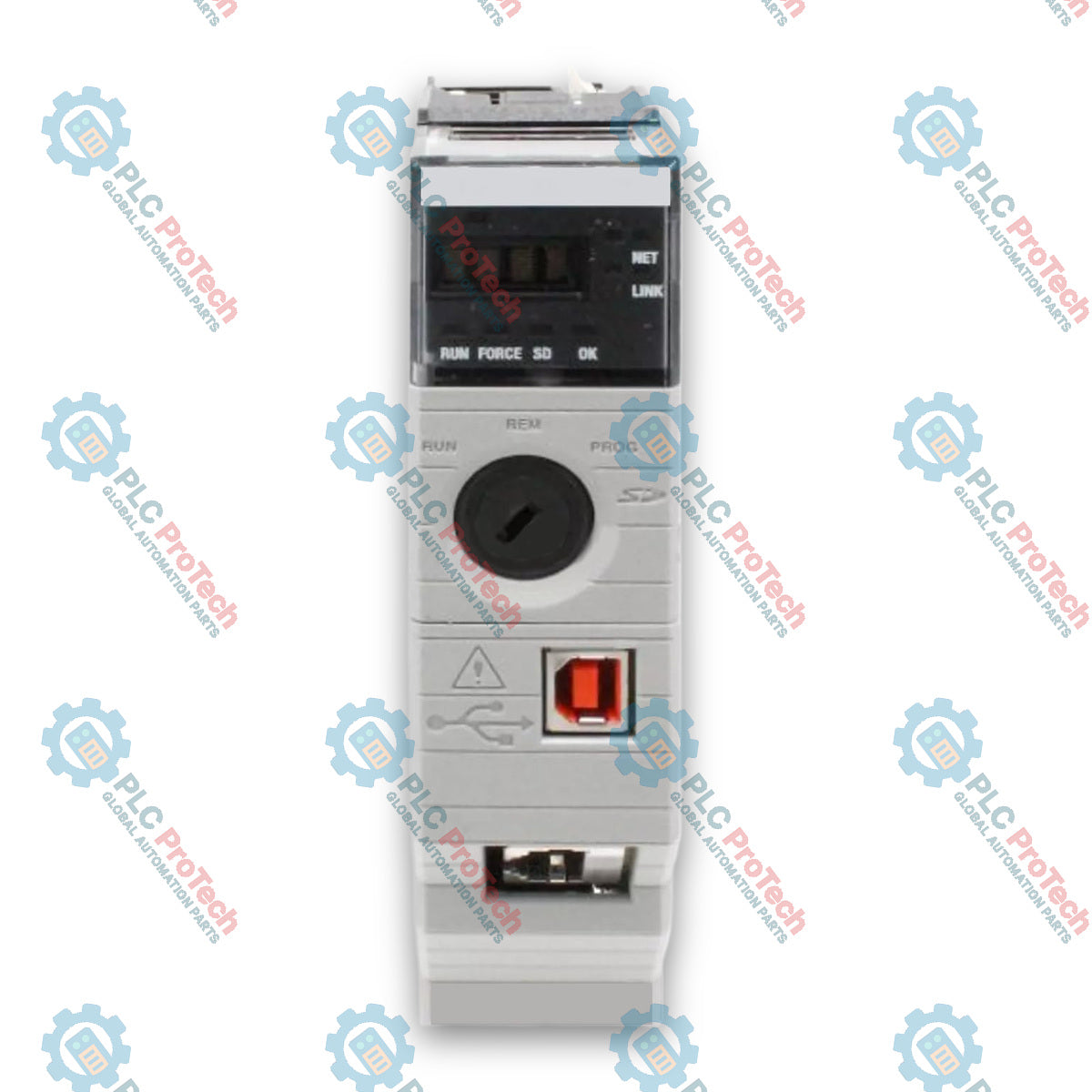

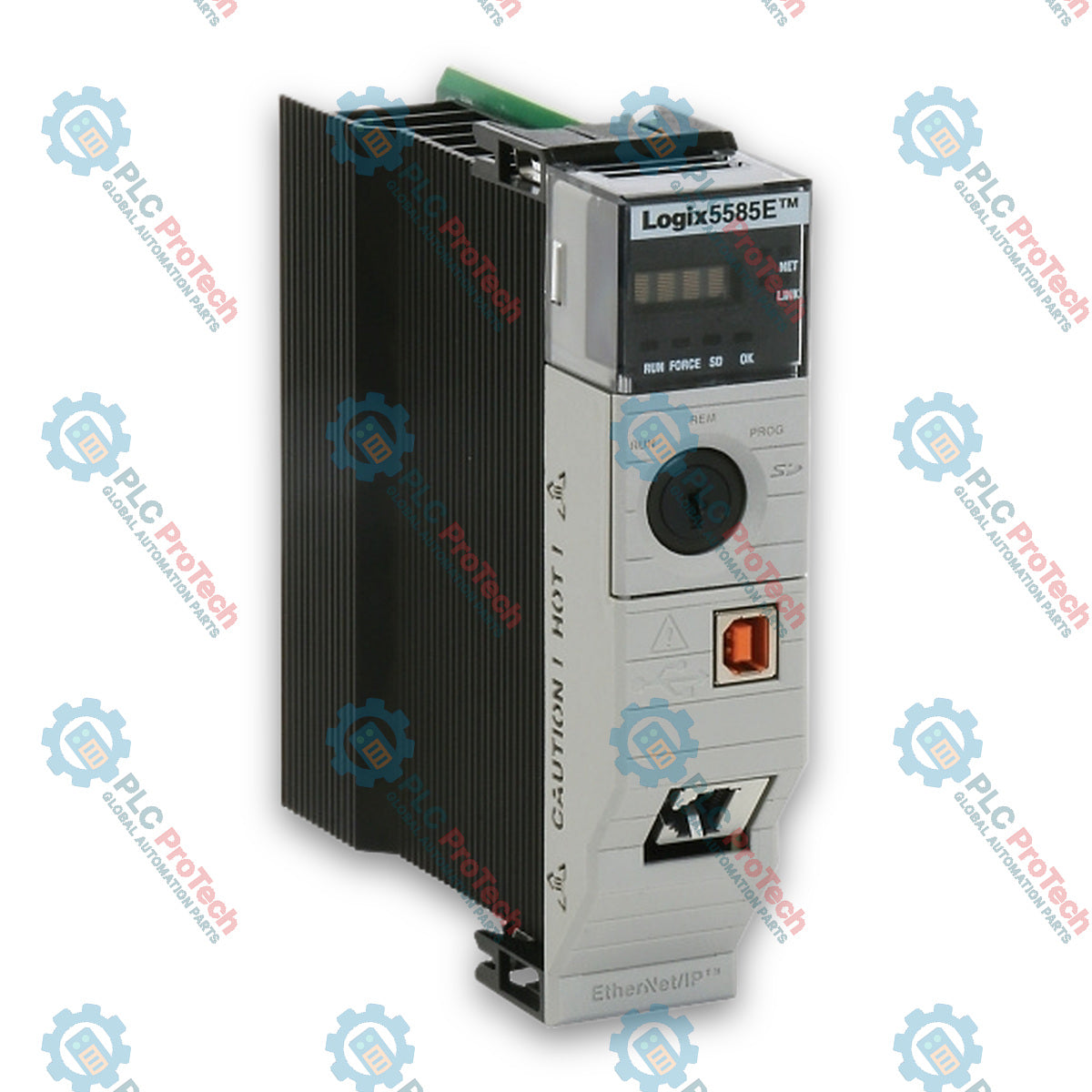

Controller di automazione programmabile Allen-Bradley 1756-L81E ControlLogix 5580

Descrizione

L'Allen-Bradley 1756-L81E è un controllore di automazione programmabile ControlLogix 5580 progettato per applicazioni di automazione industriale ad alte prestazioni, controllo discreto e controllo del movimento. Basato sulla piattaforma ControlLogix di Rockwell Automation, il controllore si integra direttamente in qualsiasi slot standard per chassis 1756 per eseguire logica di controllo ad alta velocità e comunicazioni a livello di sistema in tutte le operazioni di impianti automatizzati.

Dotato di 3 MB di memoria utente, di una porta Ethernet gigabit integrata e di una porta di programmazione USB 2.0, il 1756-L81E offre un'esecuzione ad alta velocità per l'elaborazione di attività di controllo complesse. L'interfaccia Ethernet integrata supporta velocità di comunicazione di 10/100/1000 Mbps e consente il collegamento diretto ai dispositivi EtherNet/IP senza richiedere un modulo bridge di comunicazione dedicato nello chassis locale.

Il controllore dispone di un display alfanumerico integrato a 4 caratteri per l'indicazione dello stato in tempo reale, gli avvisi diagnostici e il monitoraggio del sistema. Progettato senza batteria, il modulo utilizza un modulo di accumulo dell'energia incorporato e non rimovibile per il backup della memoria utente, insieme alla scheda di memoria non volatile Secure Digital da 2 GB (1784-SD2) installata in fabbrica.

Caratteristiche

• Interfaccia di rete ad alta velocità integrata: Include una porta Ethernet frontale da 1 Gbps (10/100/1000 Mbps) che supporta fino a 100 nodi EtherNet/IP (con Studio 5000 Logix Designer versione 30 o successiva).
• Elaborazione e memoria integrate: Offre 3 MB di memoria utente, con capacità per un massimo di 32 task (continui, periodici ed eventi) e fino a 1.000 programmi per task.
• Elevata velocità di trasferimento dei dati: Fornisce fino a 128.000 pacchetti I/O al secondo (Classe 0/1) senza CIP Security, supportando attività di comunicazione industriale impegnative.
• Accumulo di energia senza batteria: Integra un modulo di accumulo dell'energia con condensatore incorporato e non rimovibile, progettato per 80.000 cicli di alimentazione, eliminando la manutenzione ordinaria di sostituzione della batteria.
• Porta di manutenzione locale: Dispone di un'interfaccia USB 2.0 full-speed (12 Mbps) dedicata alla programmazione locale, alla configurazione del sistema, agli aggiornamenti del firmware e alla modifica della logica online.
• Diagnostica visiva del sistema: Dotato di un display alfanumerico a 4 caratteri che consente il monitoraggio visivo dello stato operativo, dello stato della rete e dei codici diagnostici degli errori.
• Ampia compatibilità di rete: Supporta le opzioni di comunicazione EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O e SERCOS quando abbinato a moduli di rete basati su chassis.

Applicazioni

• Controllo macchina ad alta velocità: Esegue logica, sequenze e controllo del movimento ad alta velocità per linee di assemblaggio automatizzate e macchinari per il confezionamento.
• Architettura di controllo distribuita: funge da unità centrale di elaborazione che controlla gli I/O remoti, i sistemi di azionamento e la strumentazione di campo attraverso una rete EtherNet/IP.
• Sistemi di motion integrati: gestisce attività di motion basate su azionamenti utilizzando Integrated Motion su interfacce di comunicazione EtherNet/IP o SERCOS.
• Operazioni di processo e batch: gestisce attività di processo discrete e ibride, supportando la logica ladder, il testo strutturato, i diagrammi a blocchi funzionali e i grafici delle funzioni sequenziali.

Specifiche tecniche

Generale

Elettrico

Prestazioni e comunicazione

Ambientale

Connessioni / Interfacce

Linee guida per l'installazione

1. Verifica del telaio: assicurarsi che il telaio ControlLogix 1756 di destinazione (ad es., 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17) e l'alimentatore siano privi di alimentazione prima di inserire o rimuovere il controller.
2. Inserimento del modulo: allineare la scheda a circuito stampato del controller alle guide del telaio nello slot desiderato. Far scorrere il modulo nel telaio finché le leve superiore e inferiore non scattano saldamente in posizione.
3. Cablaggio di rete: collegare un cavo Ethernet RJ45 (conforme alle linee guida IEC 61918 e IEC 61784-5-2) alla porta Ethernet gigabit anteriore per la rete del sistema.
4. Restrizioni sulle connessioni locali: utilizzare la porta USB anteriore esclusivamente per la messa in servizio e la programmazione temporanee. Non utilizzare l'interfaccia USB per connessioni permanenti o in luoghi classificati come pericolosi.
5. Verifica della messa a terra: confermare che il telaio di montaggio sia collegato alla terra funzionale centrale seguendo le pratiche standard di cablaggio e messa a terra industriale (pubblicazione Rockwell Automation 1770-4.1).

Linee guida per la configurazione

1. Ambiente software: configurare e programmare il controller utilizzando il software Studio 5000 Logix Designer. Verificare la compatibilità della versione software per supportare la capacità di nodi prevista (è richiesta la versione 30 o successiva per un massimo di 100 nodi EtherNet/IP).
2. Assegnazione dell'indirizzo IP: assegnare un indirizzo IP di rete valido alla porta Ethernet integrata utilizzando gli strumenti BOOTP/DHCP Server o tramite le proprietà del progetto Studio 5000.
3. Memoria non volatile: verificare che la scheda Secure Digital 1784-SD2 inclusa sia inserita correttamente nello slot del controller per consentire il backup automatico del programma utente e dei dati dei tag.

Conformità e certificazioni

• c-UL-us: apparecchiatura di controllo industriale certificata UL (file UL E65584); certificata UL per luoghi pericolosi di Classe I, Divisione 2, Gruppi A,B,C,D (file UL E194810).
• CE: conforme alla Direttiva EMC dell'Unione europea 2014/30/UE (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2).
• Ex / ATEX: conforme alla Direttiva ATEX dell'Unione europea 2014/34/UE (EN IEC 60079-0, EN IEC 60079-7, II 3 G Ex ec IIC T4 Gc, UL 22 ATEX 2817X).
• IECEx: certificato secondo IEC 60079-0, IEC 60079-7 (Ex ec IIC T4 Gc, IECEx UL 22.0062X).
• UKCA / UKEx: conforme alle normative britanniche sulla compatibilità elettromagnetica e UKEx (UL22UKEX2601X).
• CCC: certificato secondo CNCA-C23-01 per prodotti elettrici antideflagranti (certificato 2020122309111998).
• EtherNet/IP e CIP Security: conformità verificata da ODVA per EtherNet/IP e CIP Security.
• Sicurezza informatica: certificato TÜV per la conformità alla sicurezza secondo IEC 62443-4-2 SL1.
• Altro: RCM (Australia), KC (Corea), Marocco.
