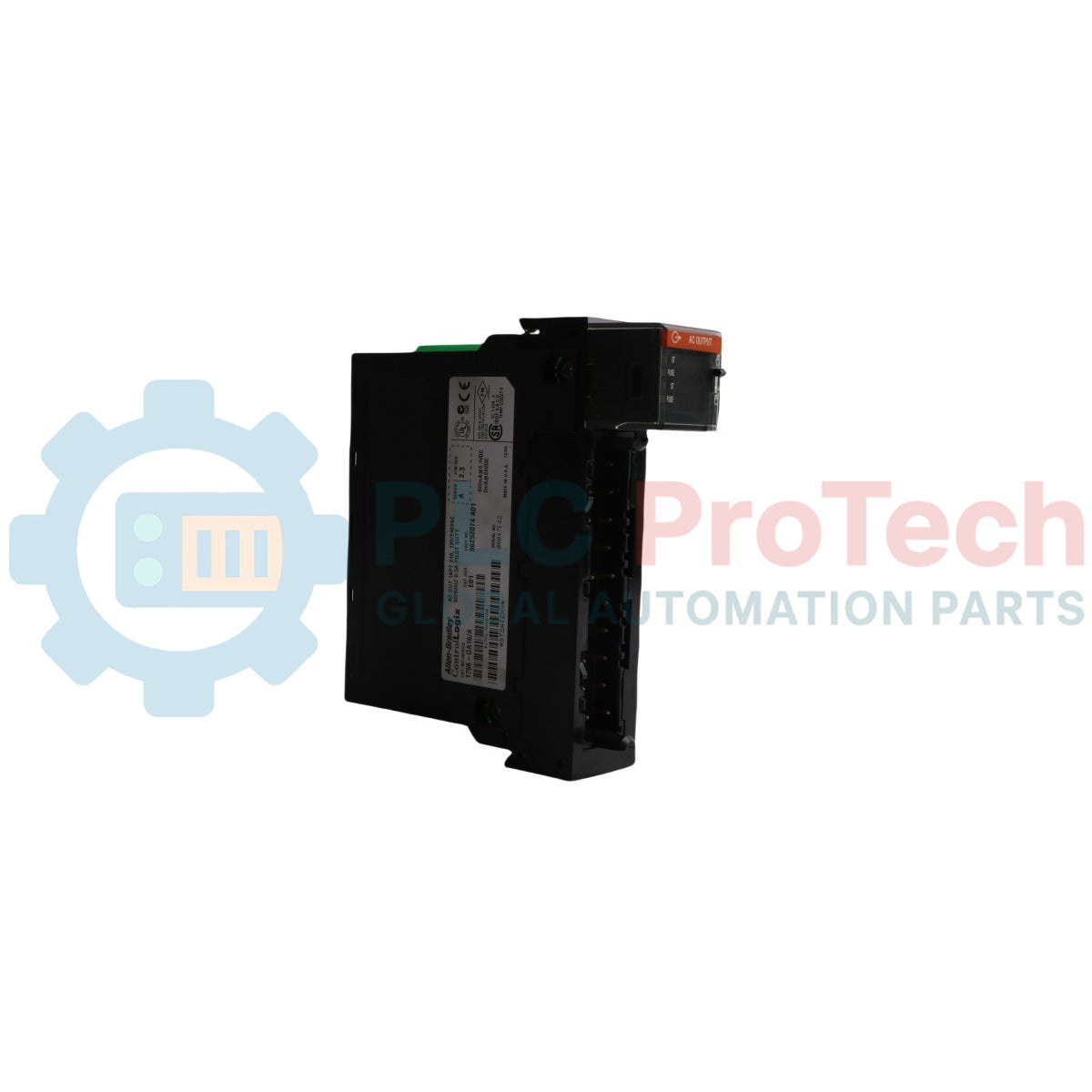

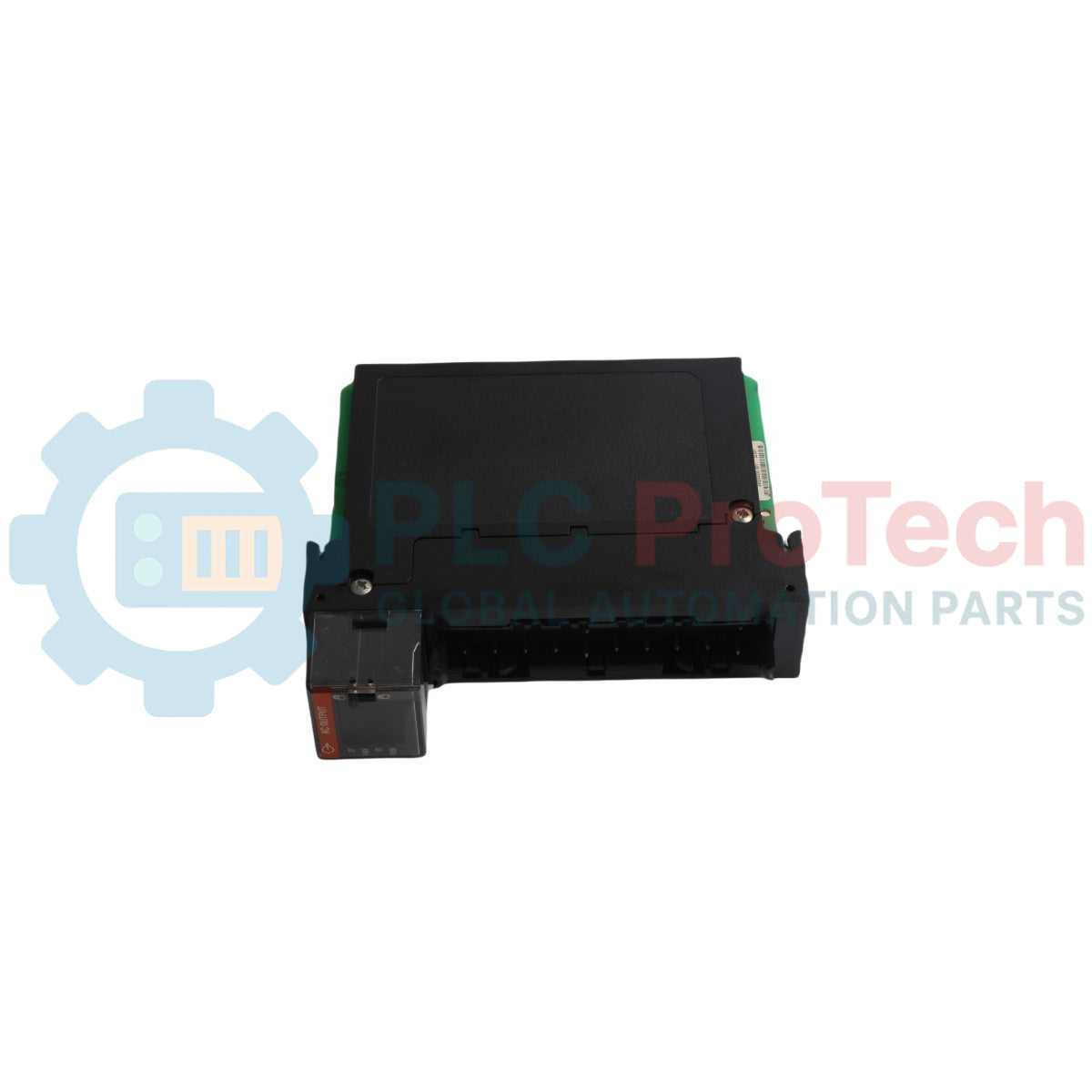

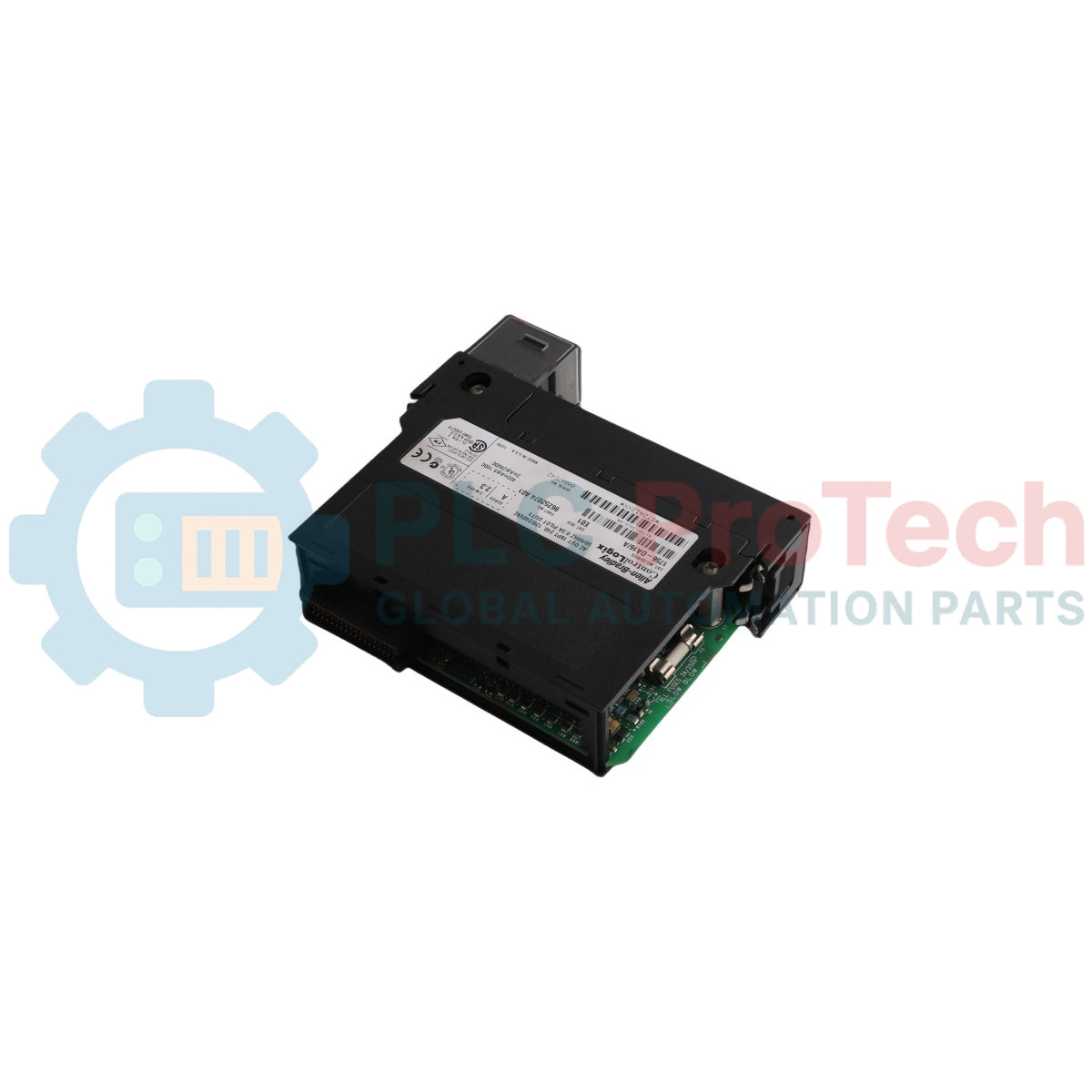

Allen-Bradley 1756-OA16 Modulo di uscita CA a 16 punti ControlLogix

Panoramica del prodotto

Il 1756-OA16 è un modulo di uscite CA discrete ad alte prestazioni per la piattaforma Allen-Bradley ControlLogix. Dispone di 16 uscite progettate per interfacciarsi con dispositivi a 120/240 V CA, come avviatori per motori, solenoidi e indicatori. Il modulo utilizza la tecnologia di commutazione TRIAC, che offre una soluzione affidabile a stato solido per i carichi CA industriali standard.

Le uscite sono organizzate in due gruppi isolati di otto punti ciascuno. Questa architettura consente al modulo di gestire fasi CA o sorgenti di tensione diverse all'interno dello stesso modulo, purché rientrino nell'intervallo operativo di 74…265 V CA. Grazie ai fusibili meccanici integrati e al supporto per le uscite programmate, il 1756-OA16 è una scelta robusta per applicazioni di controllo CA critiche in termini di tempo.

Configurazione tecnica

Il modello 1756-OA16 è progettato per garantire sicurezza e commutazione CA precisa:

• Isolamento a doppio gruppo: I 16 punti sono suddivisi in due gruppi da 8, con isolamento continuo di 250 V tra i gruppi e dal backplane.

• Commutazione TRIAC: Utilizza la commutazione al passaggio per lo zero per ridurre al minimo il rumore elettrico e prolungare la durata dei componenti CA collegati.

• Protezione integrata: Ogni gruppo è protetto meccanicamente da un fusibile rapido-ritardato da 3,15 A (cod. prodotto Littelfuse H2153.15) che protegge i circuiti del modulo dalle condizioni di sovracorrente.

• Ampio supporto della tensione: Sebbene nominalmente sia 120/240 V, è specificato per funzionare in modo affidabile da 74 V a 265 V CA a frequenze di 50 e 60 Hz.

• Stati configurabili: Gli utenti possono definire il comportamento di ciascun punto durante un guasto del PLC o in modalità Programma (mantieni ultimo stato, On o Off).

Specifiche tecniche

FAQ tecniche

Qual è il requisito minimo di carico per il modello 1756-OA16?

Questo modulo richiede una corrente di carico minima di 10 mA per punto affinché il TRIAC rimanga in conduzione. Se si pilota un dispositivo ad altissima impedenza (come una piccola lampada al neon o un relè elettronico di fascia alta), l'uscita potrebbe non disattivarsi correttamente o potrebbe "sfarfallare" a causa della corrente di dispersione.

Cosa devo fare se l'uscita TRIAC rimane "attivata" con un carico ridotto?

Per carichi compresi tra 10 e 50 mA, il modulo ha una specifica $dv/dt$ di commutazione inferiore ($0.2V/\mu s$). Se il TRIAC rimane inaspettatamente attivato, potrebbe essere necessario aggiungere una resistenza esterna tra l'uscita e L2 per aumentare la corrente totale assorbita ad almeno 50 mA, portando così la specifica a $4V/\mu s$.

Posso sostituire i fusibili interni?

Sì. Il modulo utilizza fusibili meccanici (codice prodotto Littelfuse H2153.15). Tuttavia, se un fusibile si brucia, è fondamentale verificare che il carico non presenti un cortocircuito prima di sostituirlo, per evitare danni alla morsettiera rimovibile o al modulo.

Guida alla progettazione e all'installazione

Cablaggio e raggruppamento

• Morsettiere: Compatibili con le morsettiere rimovibili a 20 pin 1756-TBNH (vite NEMA) o 1756-TBSH (morsetto a molla).

• Collegamenti comuni: Il gruppo 0 (punti 0-7) e il gruppo 1 (punti 8-15) dispongono di collegamenti L1 e L2 indipendenti. Non collegare l'alimentazione CC a questo modulo CA.

• Servizio pilota: Il modulo è classificato per un servizio pilota di 0,5 A, pertanto è adatto a controllare le bobine di avviatori per motori di grandi dimensioni (NEMA misura 4 o inferiore).

Considerazioni sulla corrente di dispersione

Le uscite TRIAC hanno una corrente di dispersione massima allo stato OFF di 3 mA. Nei sistemi con ingressi ad alta sensibilità o carichi molto ridotti, questa dispersione potrebbe essere sufficiente a mantenere alimentato un dispositivo. Verificare sempre che la corrente di "drop-out" del carico sia significativamente superiore a 3 mA.

Commutazione al passaggio per lo zero

Il modulo utilizza la sincronizzazione al passaggio per lo zero, ovvero attende che l'onda sinusoidale CA attraversi 0 V prima di attivare o disattivare l'uscita. Ciò riduce significativamente la corrente di spunto e le interferenze elettromagnetiche (EMI), fattori fondamentali per la longevità del modulo e delle apparecchiature elettroniche circostanti.
