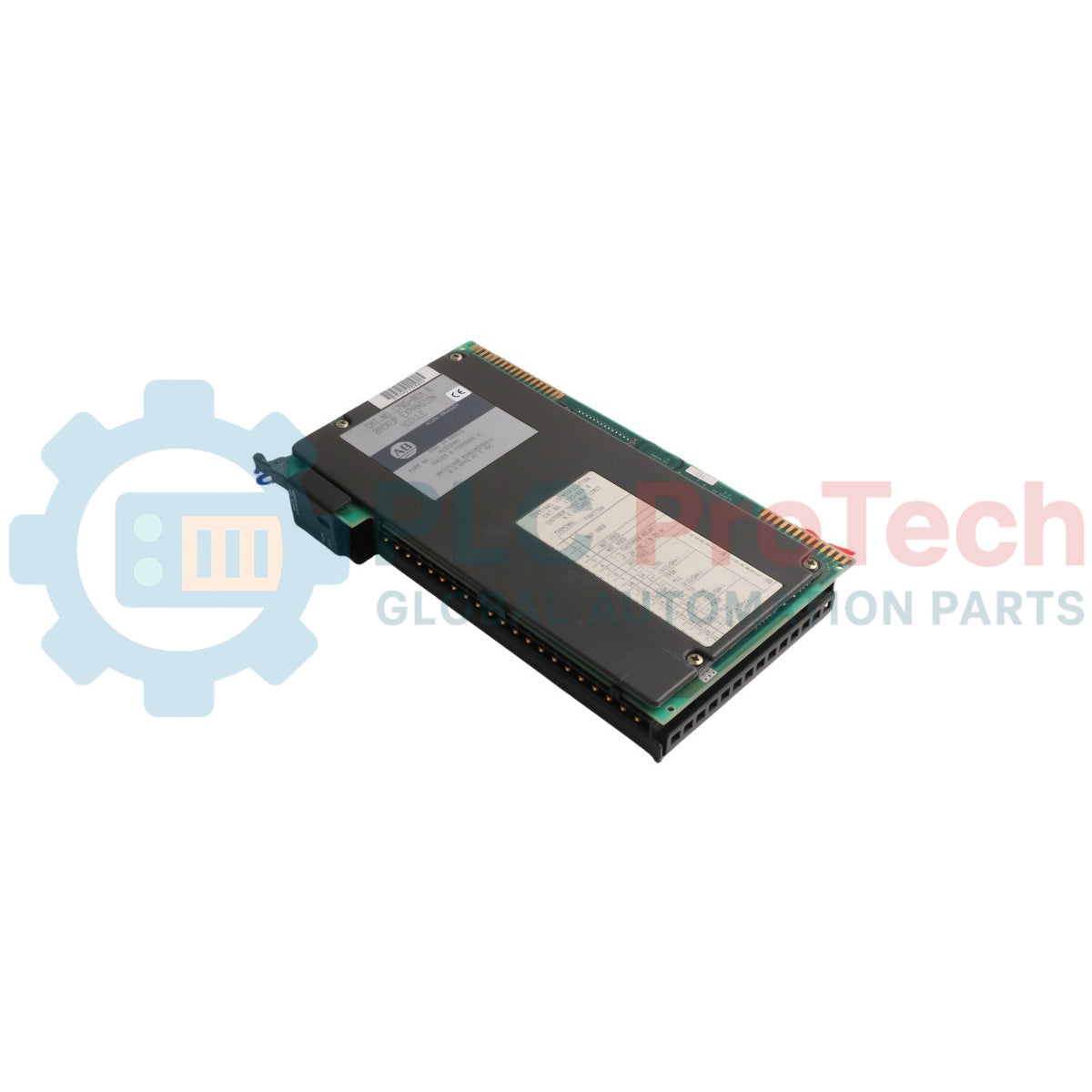

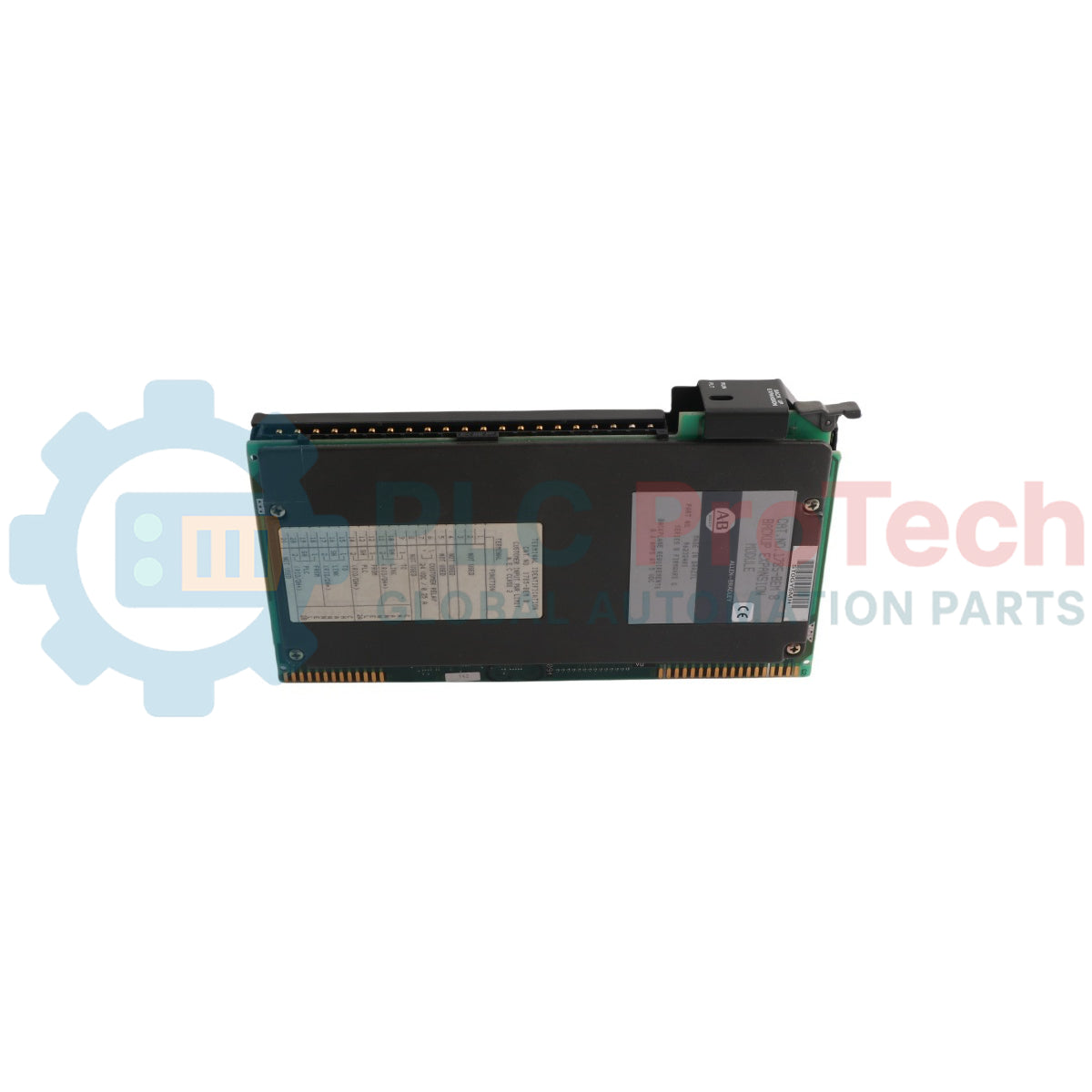

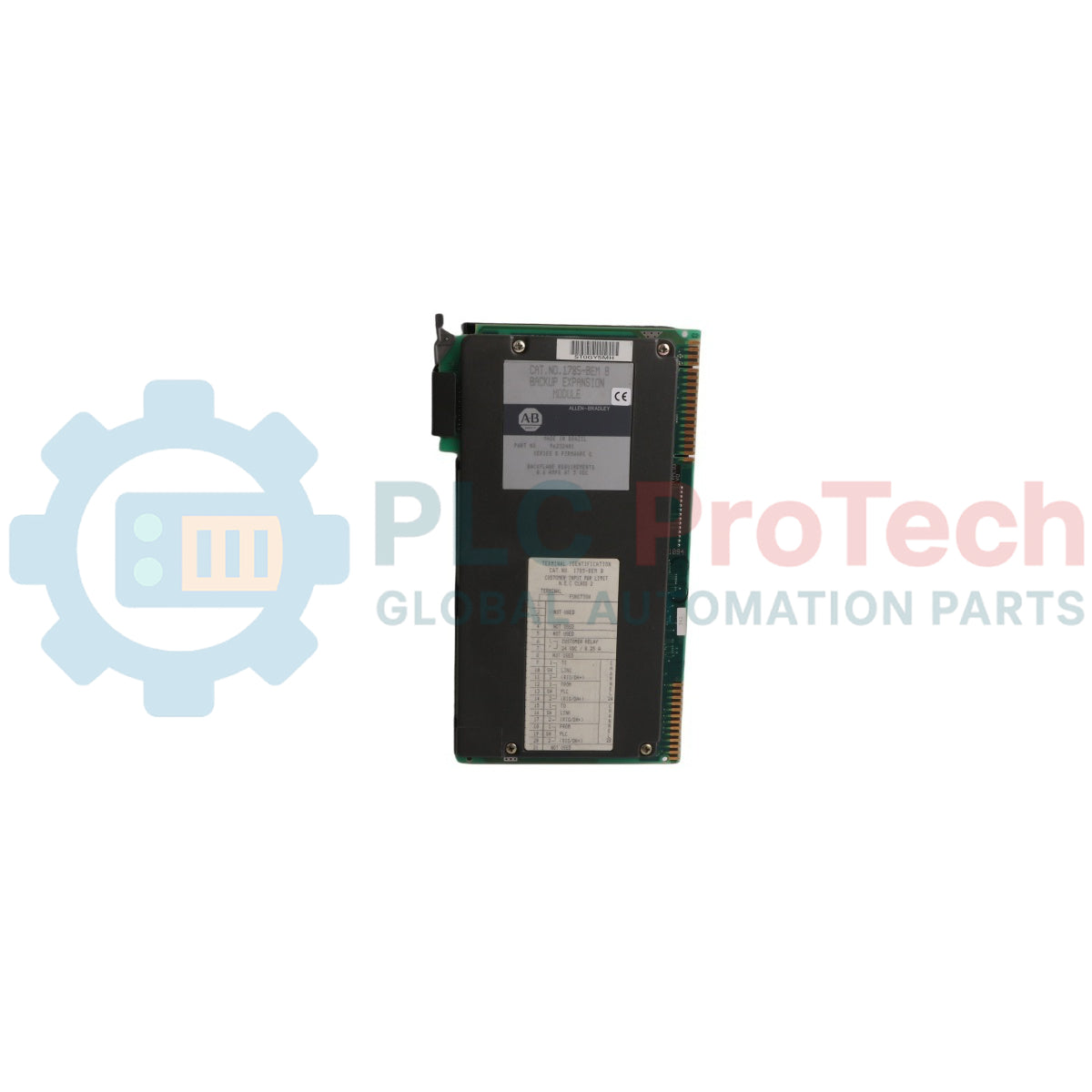

Modulo di comunicazione di backup PLC-5 Allen-Bradley 1785-BEM

Descrizione

Allen-Bradley 1785-BEM è un modulo di espansione di backup progettato specificamente per l'uso con il modulo 1785-BCM serie B in applicazioni di automazione industriale ad alta affidabilità. È parte integrante di un'architettura ridondante e consente di commutare due canali di comunicazione configurabili aggiuntivi quando viene utilizzato insieme a un processore PLC-5/40, PLC-5/60 o PLC-5/80.

All'interno di un sistema a doppio processore, il 1785-BEM funge da ponte hardware che isola il sistema in standby, consentendo al sistema attivo di gestire le operazioni remote. Mantenendo percorsi di controllo primario e secondario separati, il modulo facilita la sincronizzazione del collegamento ad alta velocità e l'isolamento dei guasti, garantendo una disponibilità costante del sistema e riducendo al minimo le perturbazioni del processo durante la commutazione del controllo.

Caratteristiche

• Estende le funzionalità di commutazione di backup per supportare fino a due canali di comunicazione configurabili aggiuntivi.
• Fornisce porte fisiche dedicate per l'interfacciamento diretto con i collegamenti I/O remoti (RIO) e le reti Data Highway Plus (DH+).
• Include un relè cliente integrato, nominalmente da 0.25A a 24V DC su carico resistivo, per il comando di dispositivi di avviso esterni o indicatori di stato.
• Utilizza un gruppo di 6 interruttori (SW2), accessibile all'utente e situato nella parte inferiore del modulo, per la configurazione sul campo delle modalità operative dei canali e delle velocità di trasmissione.
• Si integra direttamente con il modulo 1785-BCM tramite l'interfaccia del backplane del telaio I/O locale per garantire comunicazioni affidabili sul backplane.
• Dispone di indicatori di stato sul pannello frontale (RUN e FLT) per la diagnostica visiva dell'hardware in tempo reale e il rilevamento degli errori di configurazione degli interruttori.
• Si monta utilizzando un braccio di cablaggio standard 1771-WG, consentendo l'installazione e la sostituzione del modulo senza disturbare il cablaggio di campo.

Applicazioni

• Ambienti di controllo PLC ridondanti che utilizzano processori Allen-Bradley PLC-5/40, PLC-5/60 o PLC-5/80.
• Industrie di processo che richiedono elevata disponibilità e commutazioni con perturbazioni minime (ad esempio, settore petrolifero e del gas, industria chimica, trattamento delle acque).
• Partizionamento delle reti Data Highway Plus e instradamento automatico di backup dei collegamenti.
• Commutazione dei collegamenti I/O remoti per nodi critici di automazione distribuita.

Specifiche tecniche

Linee guida per l'installazione

• Posizionamento del modulo: inserire il modulo 1785-BEM nello slot più a destra del primo gruppo di moduli I/O all'interno del telaio I/O locale. Il modulo deve trovarsi esattamente nello stesso gruppo di moduli (come definito dall'indirizzamento a 2 slot) del modulo 1785-BCM associato.
• Configurazione dell'indirizzamento del telaio: assicurarsi che il gruppo di interruttori del backplane del telaio I/O locale sia configurato per l'indirizzamento a 1/2 slot. La mancata selezione dell'indirizzamento a 1/2 slot quando è installato un 1785-BEM causerà un guasto del processore.
• Sincronizzazione degli interruttori: gli interruttori di configurazione del gruppo SW2 devono essere impostati sulle stesse identiche posizioni fisiche su entrambi i moduli 1785-BEM primario e secondario. Le discrepanze tra i due moduli faranno lampeggiare l'indicatore verde RUN sull'unità secondaria e possono impedire la commutazione del sistema.
• Protezione dalle scariche elettrostatiche (ESD): indossare un cinturino da polso con messa a terra approvato ed evitare di toccare i pin del connettore del backplane o i componenti del circuito durante l'impostazione dei parametri degli interruttori o la manipolazione dell'unità.
• Codifica del telaio: utilizzare bande di codifica in plastica sul connettore del backplane per evitare l'inserimento errato del modulo. Posizionare le bande di codifica tra le posizioni 8 e 10 e tra le posizioni 34 e 36.
• Soppressione dei carichi induttivi: i contatti del relè cliente sono dimensionati per carichi resistivi. Se il relè viene utilizzato per commutare carichi induttivi esterni, è necessario installare dispositivi esterni aggiuntivi di soppressione dei picchi per proteggere i contatti interni.
