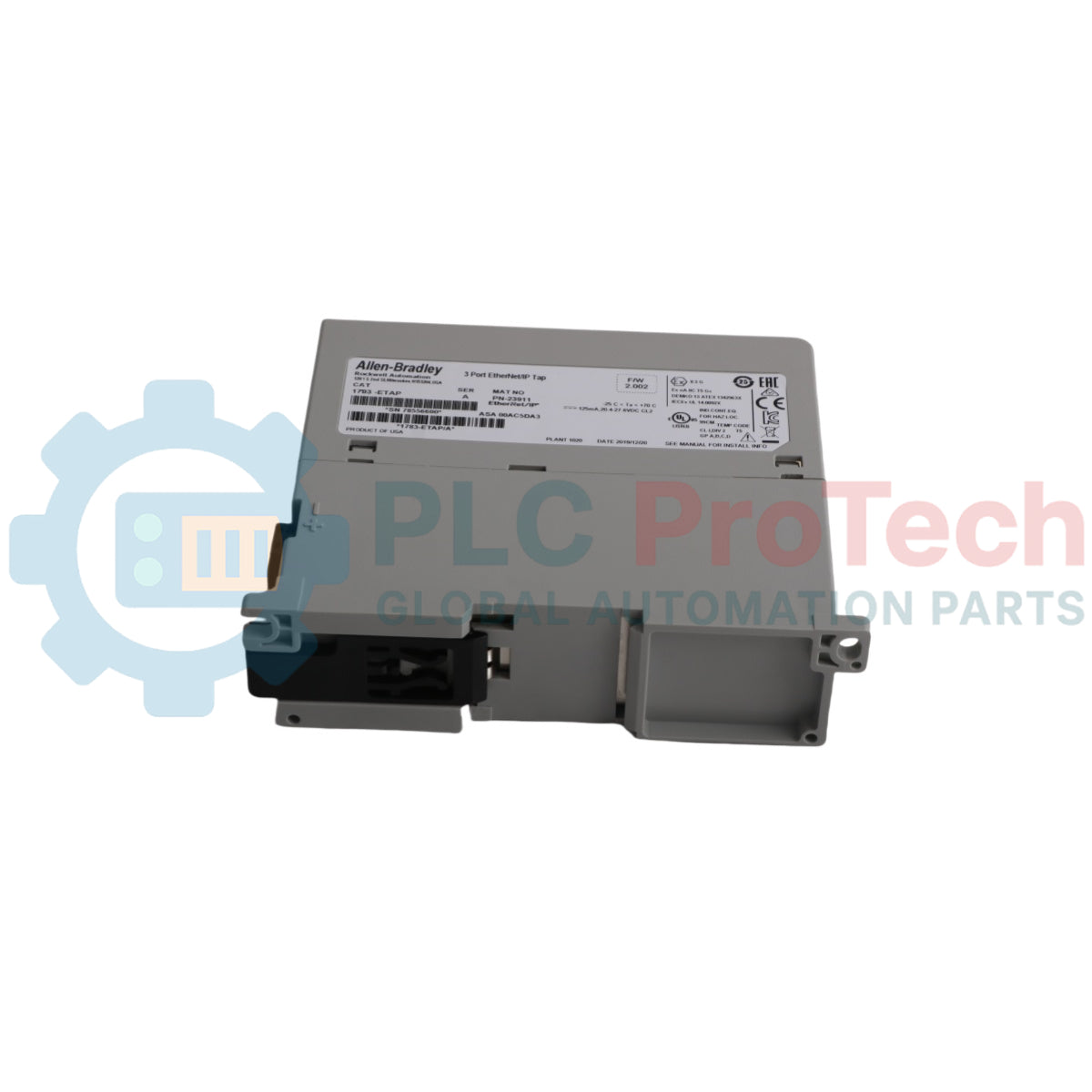

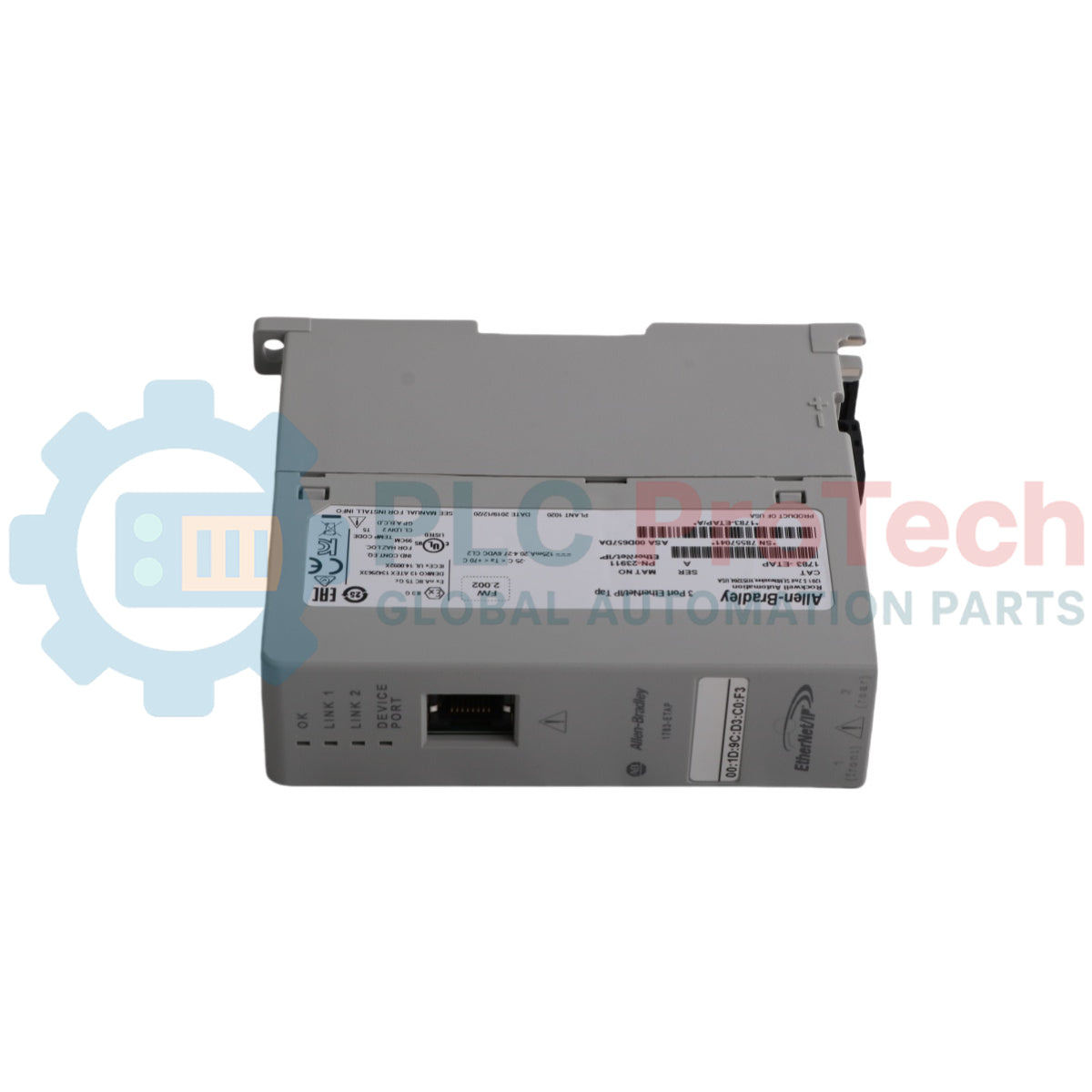

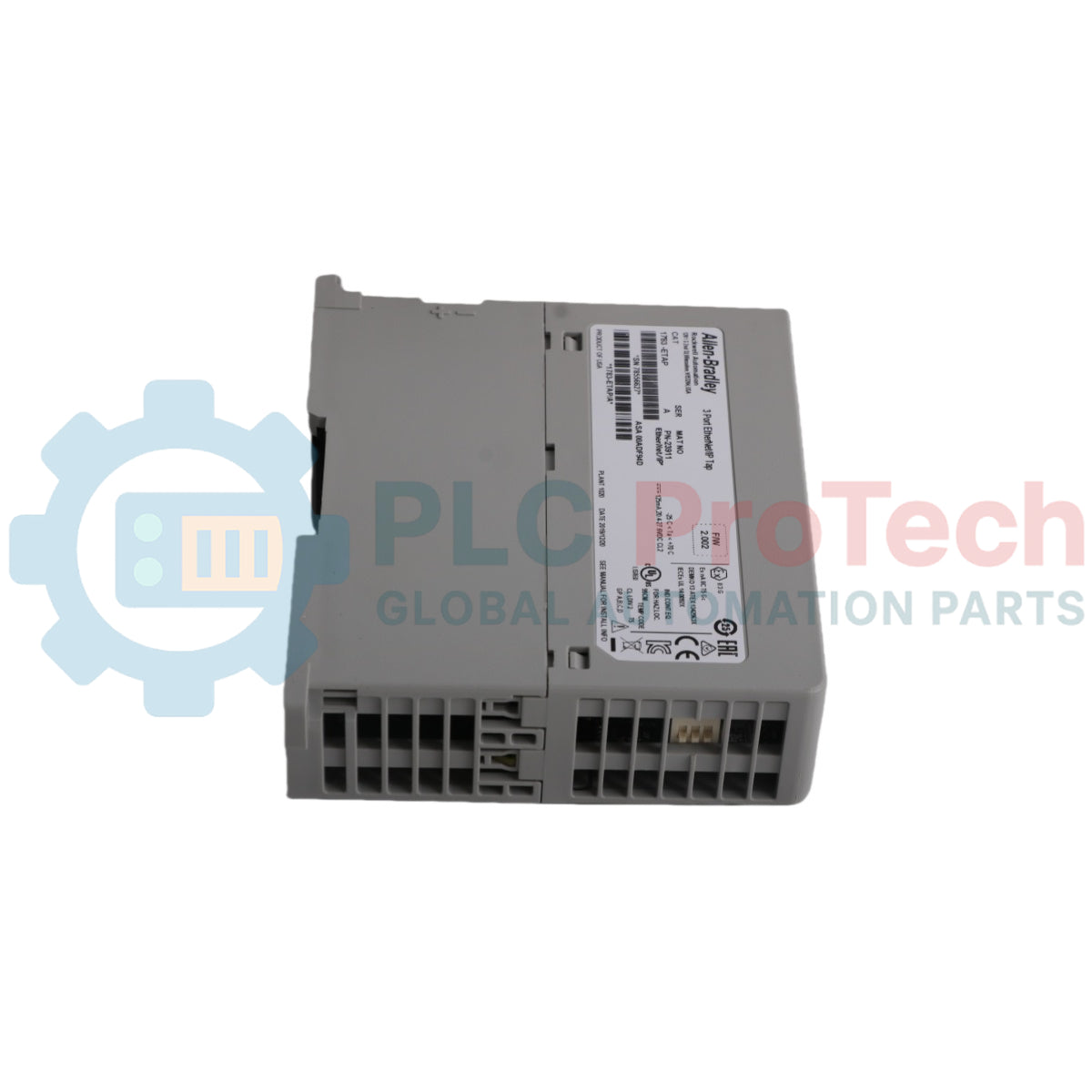

Tap EtherNet/IP Stratix 2000 Allen-Bradley 1783-ETAP

Il 1783-ETAP è un componente di rete a livello fisico discreto a tre porte, dotato della tecnologia Embedded Switch per integrare direttamente i dispositivi di automazione industriale non dotati di switch nelle topologie di rete lineari o Device Level Ring (DLR). Fornisce l'instradamento e la conversione dei pacchetti a livello fisico tramite tre porte Ethernet in rame, eliminando la necessità di switch gestiti multiporta dedicati nelle zone di controllo di base. Il dispositivo stabilisce un'aggregazione deterministica diretta dei nodi su infrastrutture EtherNet/IP per interconnettere chassis logici remoti, centri di controllo motori o interfacce uomo-macchina. Alimentato da un circuito regolato a 24 V CC, offre un solido isolamento elettrico di base tra rete e alimentazione e tra rete e rete, preservando l'integrità dei dati operativi negli ambienti di produzione automatizzata soggetti a interferenze elevate.

Caratteristiche

• Integrazione Device Level Ring: Consente ai nodi terminali hardware standard punto-punto di partecipare direttamente agli anelli di automazione DLR tolleranti a un singolo guasto.
• Struttura in rame a tre porte: Dotato di tre porte RJ45 indipendenti in rame per instradare segnali di campo simultanei.
• Isolamento rigoroso del segnale: Implementa un isolamento elettrico di base continuo per proteggere la logica di controllo interna dai picchi sui canali di comunicazione.
• Ridotto ingombro termico: Funziona in modo efficiente con un consumo massimo di 3 W, riducendo la generazione di calore all'interno dell'armadio.
• Codice di temperatura industriale: Classificato secondo i codici di temperatura nordamericani e IEC T5 per un funzionamento stabile in condizioni ambientali limitate.
• Alloggiamento aperto compatto: Progettato con un profilo aperto salvaspazio per ottimizzare l'ingombro all'interno dei pannelli di controllo principali.

Applicazioni

• Segmenti Device Level Ring (DLR) lineari e configurati ad anello nelle aree di produzione.
• Bridge di comunicazione tra chassis per reti di controllo industriale distribuite.
• Estrazione dedicata a livello di campo della telemetria diagnostica tramite linee discrete in rame.

Specifiche tecniche

Connessioni/interfacce

Linee guida per l'installazione

• Strategia di instradamento dei conduttori: Utilizzare le categorie di conduttori designate (Categoria 1 per le porte di alimentazione, Categoria 2 per le porte di comunicazione) per separare e pianificare percorsi indipendenti per le canaline interne dei cavi, riducendo al minimo la diafonia elettromagnetica.
• Limiti di coppia dei morsetti di alimentazione: Serrare le viti dei collegamenti dei morsetti rigorosamente nell'intervallo da 0.6 a 0.8 N m per evitare la rottura dei trefoli di rame o il danneggiamento delle filettature della morsettiera.
• Protezione ambientale dell'involucro: Poiché questa unità presenta un grado di protezione con involucro aperto, deve essere installata all'interno di un involucro industriale secondario che fornisca una protezione ambientale adeguata contro polvere, umidità e contaminanti atmosferici.
• Restrizioni sull'alimentazione: Le linee di alimentazione devono provenire esclusivamente da un alimentatore certificato da 24 V CC di Classe 2 o classificato come a bassissima tensione di sicurezza (SELV), per prevenire guasti da sovratensione.

FAQ

D: Qual è la specifica minima del cavo necessaria per stabilire le connessioni di rete su questo dispositivo?

R: Le interfacce di comunicazione richiedono un cablaggio di categoria 5e a 2 o 4 coppie conforme a TIA 568-B.1, oppure un cablaggio standard di categoria 5 conforme a ISO/IEC 24702.

D: È possibile collegare due fili indipendenti a un singolo punto di connessione sulla morsettiera di alimentazione CC?

R: Sì, la morsettiera di alimentazione può accettare simultaneamente due fili di rame rigidi o intrecciati, purché le rispettive sezioni trasversali siano comprese tra 0,33 e 1,3 mm2 (da 22 a 16 AWG).

D: Quali metriche di isolamento vengono verificate tra i canali di comunicazione interni?

A: Il rubinetto è sottoposto in fabbrica a una prova di tipo a 1250 V CA per 60 secondi, mantenendo una barriera di isolamento di base continua da 30 V tra i canali di rete e l'alimentazione, nonché tra canali di rete separati.
