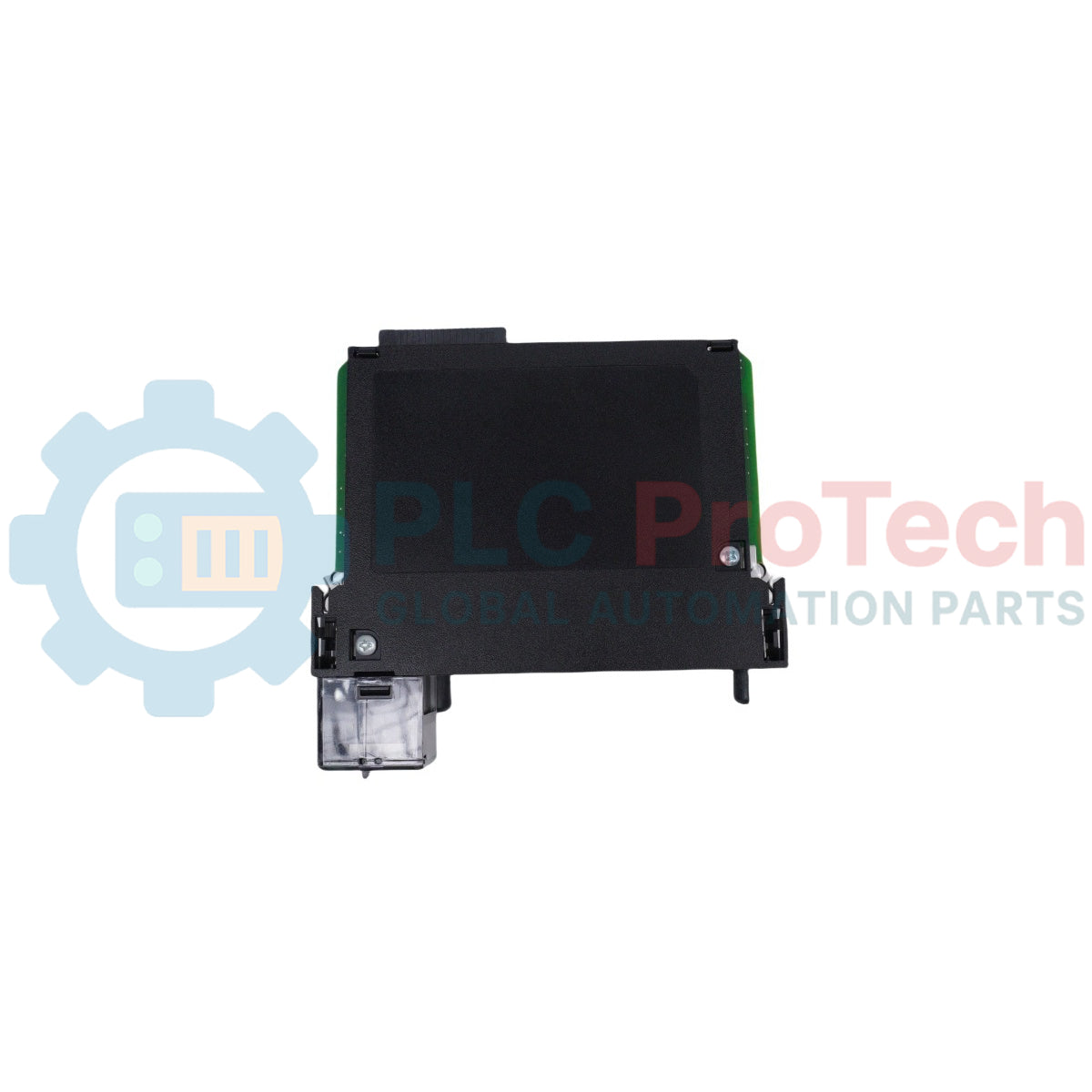

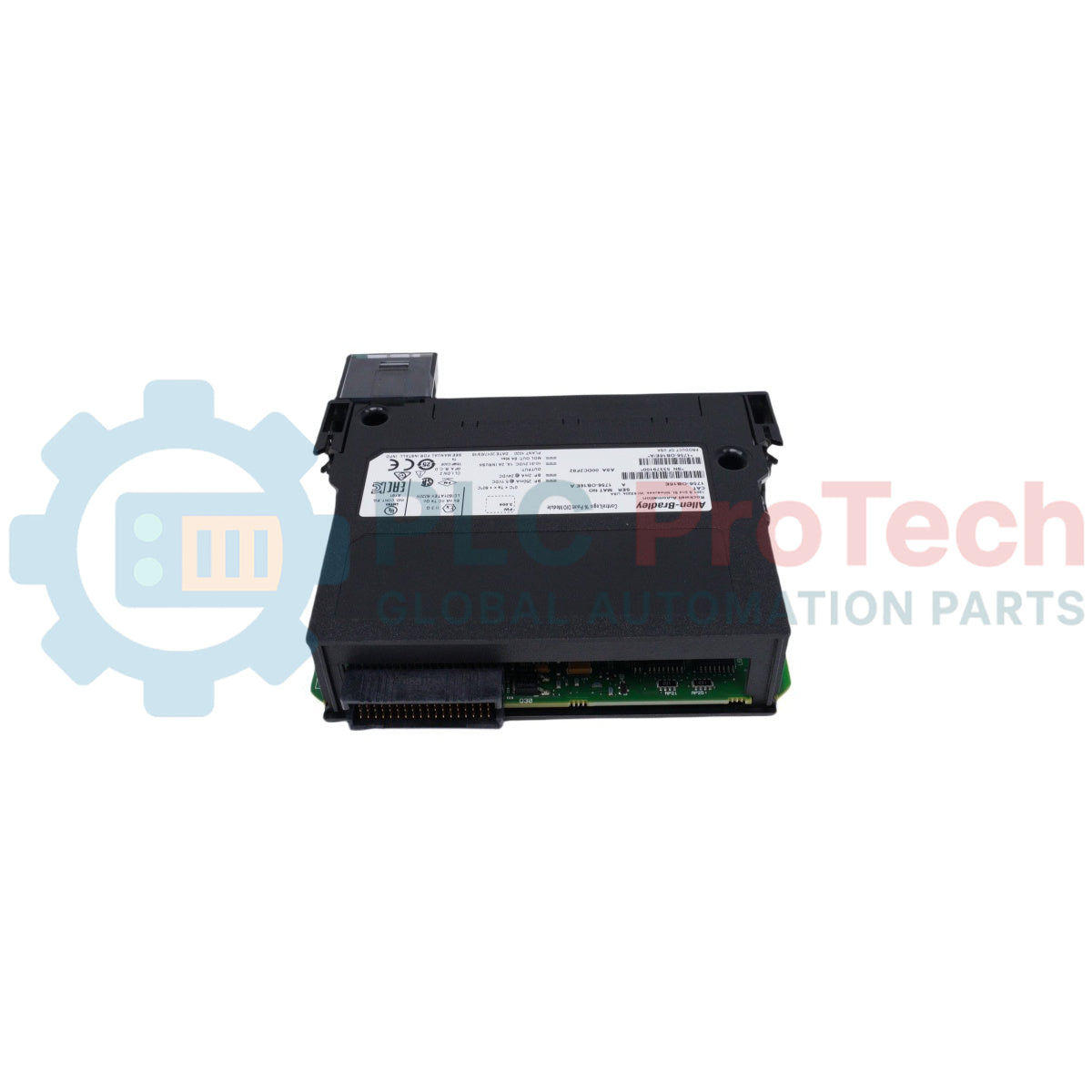

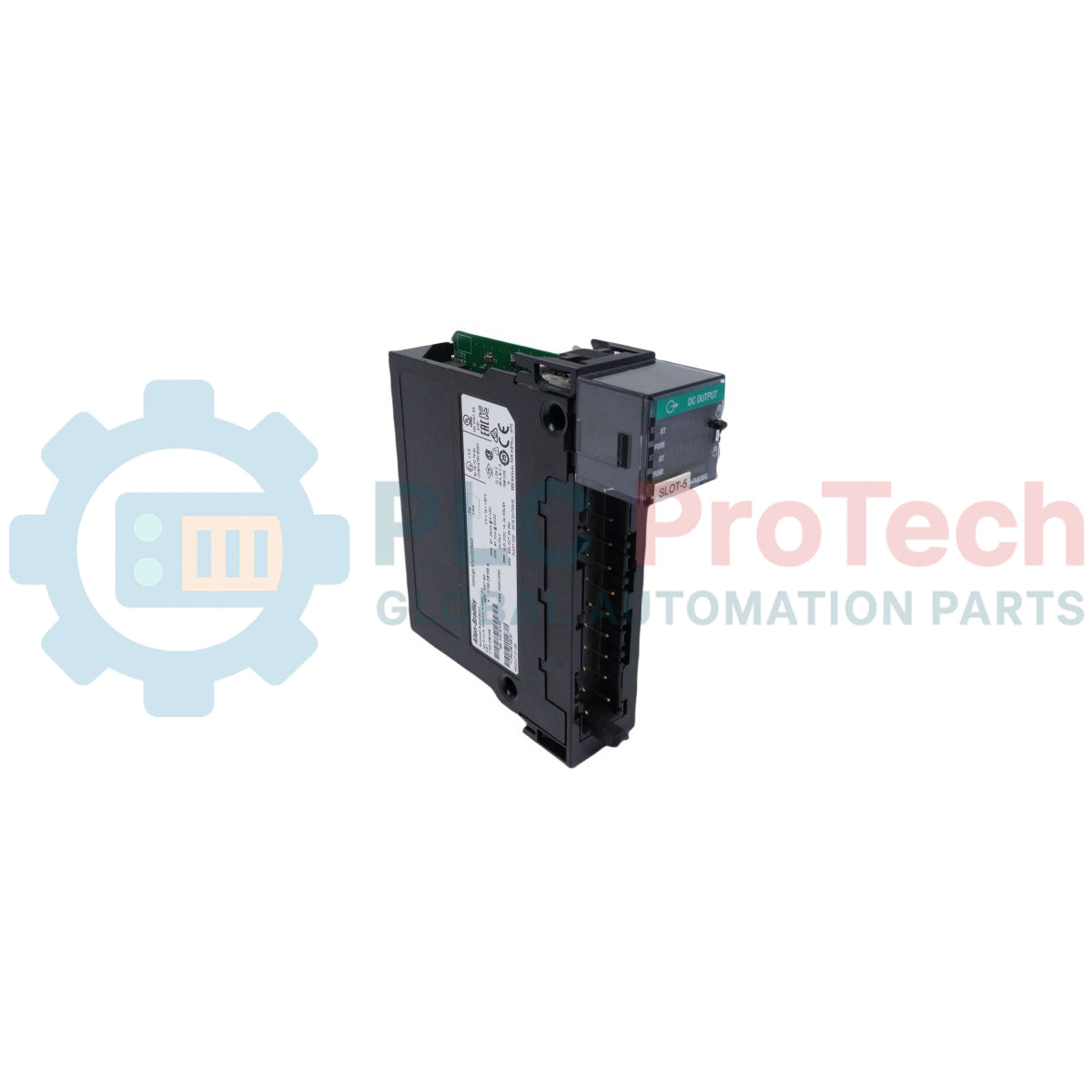

Modulo di uscite digitali Allen-Bradley 1756-OB16E ControlLogix

Descrizione

L'Allen-Bradley 1756-OB16E è un modulo di uscita DC discreta a 16 punti ControlLogix, progettato per interfacciare i segnali di controllo dal backplane ControlLogix ai carichi industriali sul campo. Operando in un intervallo di tensione compreso tra 10...31.2V DC, con tensione nominale di 12/24V DC, il 1756-OB16E fornisce una commutazione con fusibile elettronico su due gruppi isolati di 8 canali.

Questo modulo esegue operazioni di commutazione automatizzate per dispositivi quali elettrovalvole, relè, attuatori e indicatori nei sistemi di controllo industriale. Dotato di protezione elettronica contro cortocircuiti e sovraccarichi, il 1756-OB16E mantiene il funzionamento continuo del sistema e previene il guasto del modulo in condizioni di guasto sul campo.

Caratteristiche

• 16 canali di uscita discreti organizzati in 2 gruppi da 8 punti.
• Fusibilizzazione elettronica per gruppo di canali per proteggere l'hardware del sistema.
• Isolamento ottico e di base con tensione nominale di 250V continuativi tra le uscite e il backplane, nonché tra i gruppi.
• Codifica del modulo elettronica e configurabile tramite software per impedire il posizionamento errato nel telaio.
• Stati delle uscite configurabili per la modalità Guasto e la modalità Programma (mantieni ultimo stato, On o Off).
• Supporto per la sincronizzazione delle uscite entro 16.7 s max, con riferimento al Coordinated System Time.

Applicazioni

• Commutazione di carichi discreti per l'automazione industriale
• Controllo delle elettrovalvole e azionamento degli attuatori
• Pannelli di segnalazione e indicatori industriali
• Azionamento dell'interfaccia relè del quadro di controllo

Specifiche tecniche

Linee guida per l'installazione

• Montaggio sul telaio: Allineare la scheda elettronica alle guide superiore e inferiore dello slot del telaio 1756 ControlLogix e far scorrere il modulo finché le linguette di bloccaggio superiore e inferiore non scattano saldamente in posizione.
• Gestione delle scariche elettrostatiche: Toccare un oggetto collegato a terra o indossare un braccialetto di messa a terra approvato prima di maneggiare l'unità. Non toccare i connettori del backplane o i componenti dei circuiti interni.
• Requisiti dell'involucro: Installare all'interno di un involucro adeguatamente classificato per lo specifico ambiente industriale (luoghi interni con grado di inquinamento 2).
• Morsettiere di cablaggio: Per i collegamenti di campo sono necessarie morsettiere rimovibili (1756-TBNH o 1756-TBSH). Applicare la codifica meccanica RTB definita dall'utente per impedire collegamenti errati.
• Sicurezza nelle aree pericolose: Non scollegare l'apparecchiatura o il cablaggio di campo se l'alimentazione non è stata disinserita o se non è certo che l'area sia non pericolosa.

Conformità e certificazioni

• cULus: Apparecchiatura di controllo industriale certificata UL (fascicolo UL E65584); certificata UL per aree pericolose di Classe I, Divisione 2, Gruppi A, B, C, D (fascicolo UL E194810)
• CE: Direttiva EMC 2014/30/UE dell'Unione europea (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2) e direttiva LVD 2014/35/UE (EN 61131-2)
• RCM: Conforme alla legge australiana sulle radiocomunicazioni e a EN 61000-6-4
• Ex / ATEX: Conforme alla direttiva ATEX 2014/34/UE dell'Unione europea, con EN IEC 60079-0 e EN IEC 60079-7; II 3 G Ex ec IIC T4 Gc (certificato UL22ATEX2820X)
• IECEx: Sistema IECEx conforme a IEC 60079-0 e IEC 60079-7; II 3 G Ex ec IIC T4 Gc (certificato IECEx UL 22.0065X)
• UKEx: Conforme all'Allegato 1 degli strumenti legislativi UKEx 2016 n. 1107; certificato UL22UKEX2602X
• FM: Apparecchiatura approvata FM per aree pericolose di Classe I, Divisione 2, Gruppi A, B, C, D
• KC: Registrazione coreana delle apparecchiature di radiodiffusione e comunicazione conforme all'articolo 58-2, clausola 3, della legge sulle onde radio
• UKCA: Strumenti legislativi del Regno Unito 2016 n. 1091 (EMC), 2016 n. 1101 (sicurezza delle apparecchiature elettriche), 2016 n. 1107 (EX) e 2012 n. 3032 (RoHS)
• Marocco: arrêté ministeriale n° 6404-15 (15 ott 2015) e n° 6404-15 (16 lug 2015)
• CCC: Certificato CCC 2020122309111998; prodotti elettrici antideflagranti CNCA-C23-01
