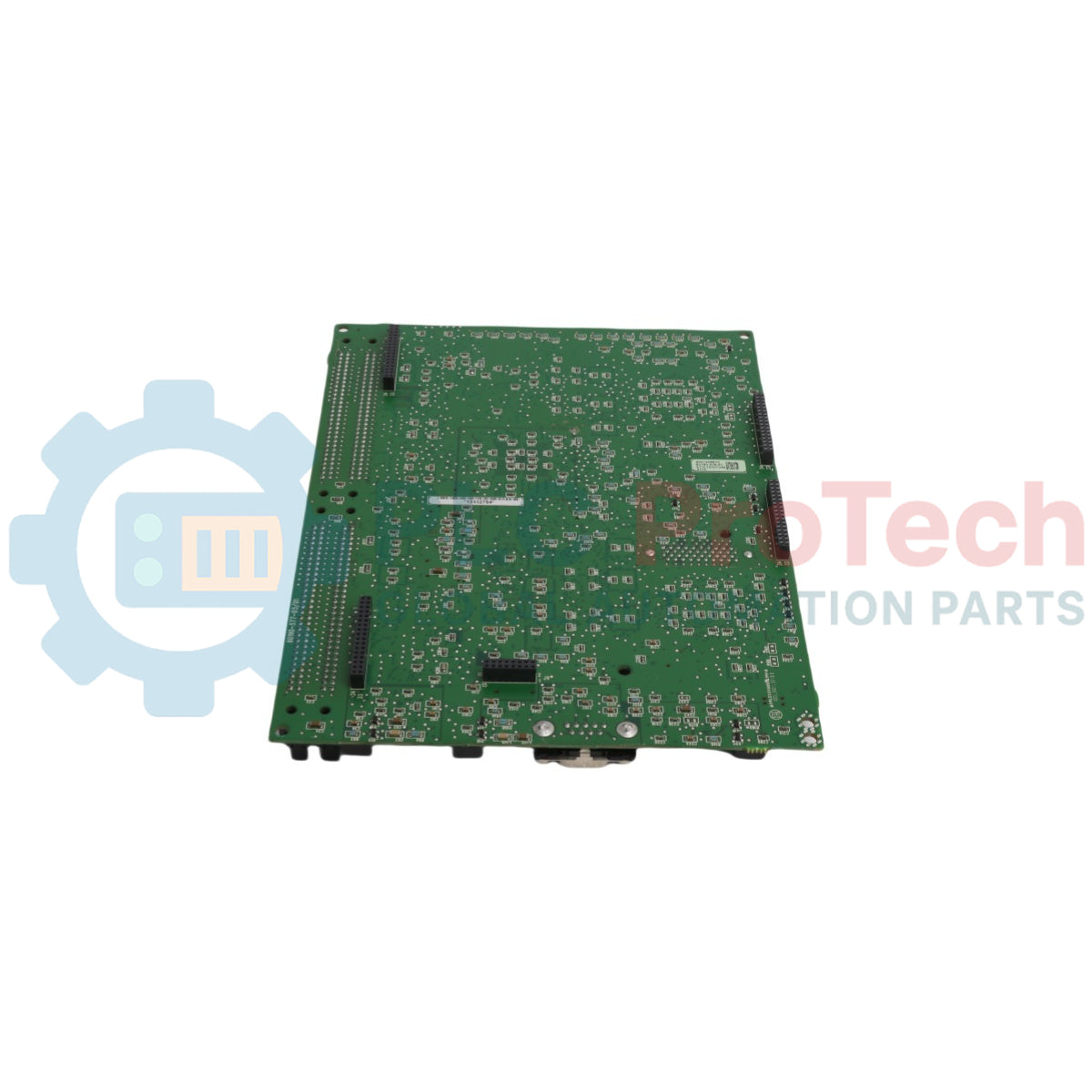

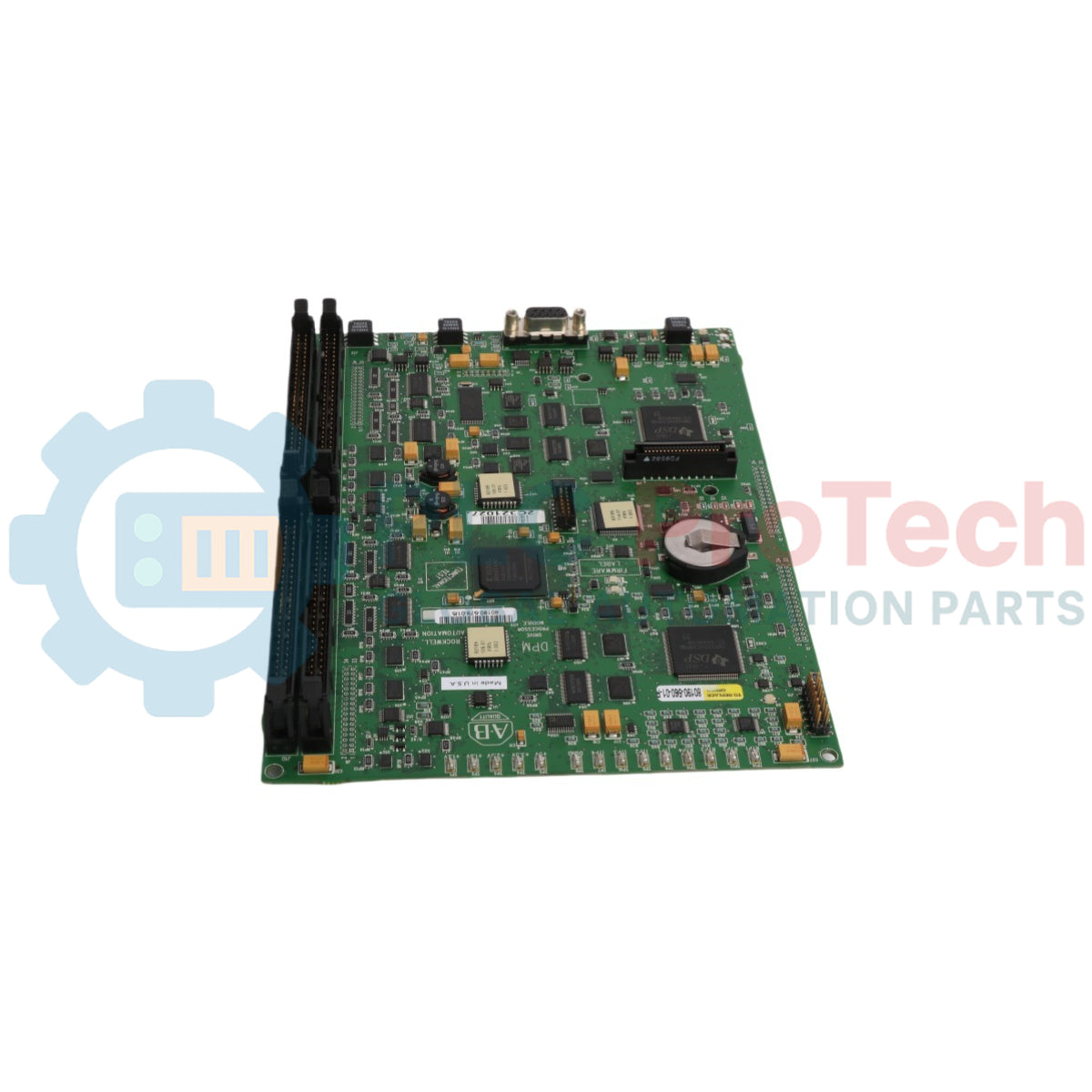

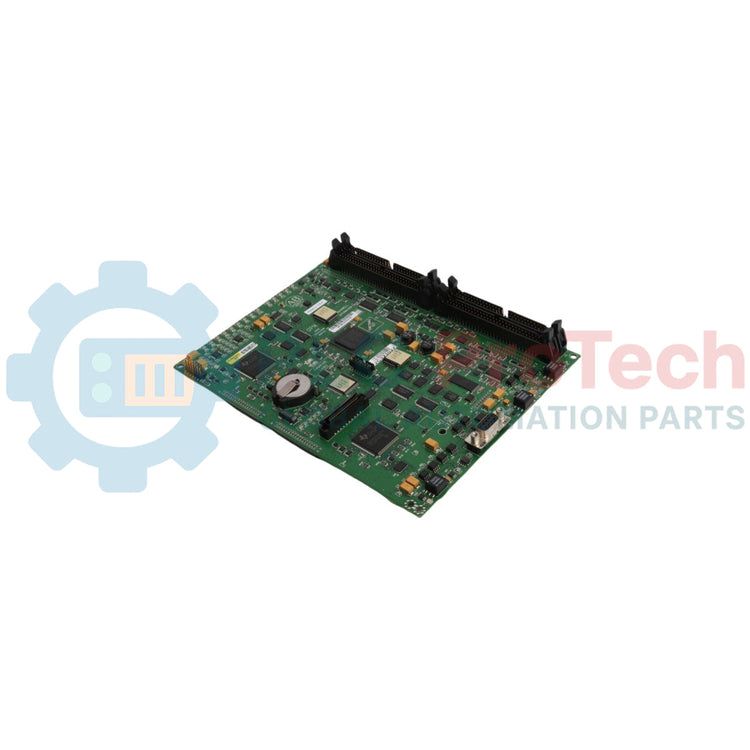

Scheda di controllo analogica Allen-Bradley PowerFlex 7000 80190-560-01-R per azionamento a 18 impulsi

Descrizione

L'80190-560-01-R Allen-Bradley è una scheda di controllo analogico (ACB) specifica per l'hardware, configurata esclusivamente per l'integrazione standard nei sistemi di azionamento CA a media tensione PowerFlex 7000 dei bollettini 7000A, 7000 e 7000L, operanti con una topologia di raddrizzatore dedicata a 18 impulsi. Anziché funzionare come interfaccia generica, questa scheda esegue il monitoraggio dei parametri a livello hardware, specifico per le configurazioni ad alta potenza multi-ponte, fungendo da hub locale per il monitoraggio analogico all'interno dell'armadio di controllo dell'azionamento.

La funzione tecnica principale del prodotto 80190-560-01-R consiste nel monitoraggio in tempo reale dello stato elettrico e nel feedback diagnostico del raffreddamento meccanico. Integra circuiti dedicati per gestire le linee provenienti da un massimo di quattro unità di alimentazione CA/CC interne separate, valutando continuamente i livelli di soglia per la registrazione automatica degli eventi AC Fail e DC Fail. Contemporaneamente, la scheda fornisce circuiti di tensione di eccitazione calibrati ai trasduttori di pressione differenziale sulle batterie delle ventole di raffreddamento, valutando la continuità del flusso d'aria, e monitora i parametri operativi nelle reti a ponte slave per imporre un rigoroso bilanciamento della corrente e un preciso allineamento delle fasi durante i cicli di trasferimento sincrono ad alta inerzia.

Caratteristiche

• Progettato esclusivamente per l'inserimento diretto e l'allineamento con le strutture degli azionamenti a media tensione PowerFlex 7000 a 18 impulsi Allen-Bradley.
• Architettura di monitoraggio a quattro canali progettata per gestire simultaneamente il feedback proveniente da un massimo di 4 alimentatori interni indipendenti.
• Linee di elaborazione del segnale analogico a bassa deriva per prevenire errori nelle letture dei sensori ad alta resistenza o falsi interventi del sistema.
• Alimentazione del circuito diagnostico integrato, che fornisce direttamente una linea di eccitazione a +15 V CC ai trasduttori di pressione differenziale della batteria di raffreddamento.
• Logica di generazione dei guasti a livello hardware configurata per l'attivazione istantanea durante le cadute della tensione di linea CA o del bus CC.
• Compatibilità completa dei connettori multipolari con il gruppo di backplane del modulo processore dell'azionamento (DPM).

Applicazioni

• Sequenziamento delle fasi e verifica del bilanciamento della corrente dei raddrizzatori slave multi-ponte nei sistemi di azionamento a 18 impulsi.
• Monitoraggio in tempo reale dello stato delle ventole di raffreddamento della cabina mediante ingressi di trasduttori di pressione differenziale dell'aria localizzati.
• Monitoraggio delle cadute dell'alimentazione e isolamento dei guasti nei centri di controllo motori (MCC) a media tensione.
• Operazioni di trasferimento sincrono ad alta potenza che richiedono una precisa scalatura del feedback analogico.

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

• Obbligo di protezione ESD: il personale deve indossare un braccialetto antistatico ESD verificato e collegato a terra prima di toccare i componenti della scheda, per eliminare i rischi di danni statici agli amplificatori operazionali A/D di precisione.
• Disalimentazione dei circuiti di controllo: isolare tutte le alimentazioni in ingresso a media tensione e scollegare completamente i collegamenti di controllo a bassa tensione a 120V AC / 56V DC prima di rimuovere fisicamente la scheda.
• Verifica dell'inserimento dei connettori: assicurarsi che le morsettiere (J1, J9, J15 e J18–J21) siano completamente inserite e bloccate in posizione, per evitare disallineamenti dei contatti o guasti dell'azionamento non comandati.
• Separazione dei cavi di segnale: instradare i cavi analogici a bassa tensione collegati al connettore J9 completamente lontano dai componenti di potenza ad alta tensione o dai percorsi di attivazione dei gate SGCT, per ridurre al minimo l'induzione di disturbi EMI.
• Verifica dei parametri di sistema: dopo l'installazione, eseguire una verifica della corrispondenza dei parametri tramite il terminale operatore per garantire che le caratteristiche della nuova scheda siano perfettamente correlate al profilo firmware DPM attivo.

Domande frequenti

Perché questa scheda può essere utilizzata solo nei sistemi di azionamento PowerFlex 7000 a 18 impulsi?

La scheda è configurata fisicamente con circuiti di rilevamento specializzati per il feedback del raddrizzatore multi-ponte, rendendola incompatibile con le topologie standard a 6 impulsi o PWM.

Quale limite hardware specifico attiva un guasto dell'ingresso CA su questa scheda di controllo?

Il loop integrato di tracking della tensione avvia immediatamente un codice AC Fail quando la linea di controllo d'ingresso campionata scende al di sotto di 85V RMS.

Dove è cablato esattamente il loop diagnostico interno a 120V CA sulla scheda?

La linea diagnostica a 120V CA si collega direttamente al livello dei terminali del drive tramite i pin 14 e 15 del blocco connettori J1.

A quale soglia minima la scheda segnala un guasto CC dell'alimentatore interno?

Viene generato un DC Fail a livello hardware se una delle linee di alimentazione monitorate scende al di sotto di 49V CC.

Quale terminale del connettore integrato gestisce il controllo del bus CC di controllo del drive principale da 56V?

Il bus CC di controllo del drive da 56V nominali viene controllato direttamente tramite i pin 1 e 2 dell'interfaccia del connettore J15.

L'80190-560-01-R può alimentare un trasduttore del flusso d'aria senza alimentatori ausiliari esterni?

Sì, la scheda dispone di un circuito integrato di alimentazione del loop che fornisce +15V CC tramite il terminale J9, specificamente per i trasduttori di pressione differenziale dell'armadio.

Quale problema del componente sottostante provoca un guasto RecAnlg SelfTest all'inizializzazione del drive?

Questo guasto indica che, durante i controlli automatici all'accensione, i percorsi interni di ridimensionamento analogico della scheda hanno rilevato un offset CC superiore alle tolleranze programmate.

È sicuro sostituire questa scheda con un modulo 80190-560-02-R durante la manutenzione?

No, la variante -02-R presenta circuiti distinti mappati per linee di drive alternative (come i sistemi a 6 impulsi) e non può sostituire una scheda per drive a 18 impulsi.

Quanti moduli di alimentazione interni autonomi può controllare contemporaneamente questa scheda?

La scheda è progettata con quattro porte dedicate e autonome di monitoraggio degli ingressi (contrassegnate da J18 a J21) per eseguire la diagnostica di tracking su un massimo di quattro alimentatori separati.

Quale diagnostica sul campo è necessaria se un guasto di pressione viene elaborato tramite il connettore J9?

I team di manutenzione devono verificare il funzionamento della ventola di raffreddamento principale, controllare che i filtri di aspirazione dell'armadio non siano ostruiti o sporchi e misurare i limiti della tensione di tracking sul connettore J9.

Questa scheda di controllo a 18 impulsi supporta la funzione Safe Torque Off integrata standard?

No, i vincoli hardware stabiliti dal produttore sui drive PowerFlex 7000 standard a 18 impulsi impediscono l'uso simultaneo dell'opzione Safe Torque Off.

In che modo questa scheda contribuisce a proteggere i gruppi di ponti raddrizzatori slave?

Raccoglie dati analogici localizzati per garantire un monitoraggio preciso della distribuzione della corrente e del bilanciamento della tensione sui ponti slave collegati in parallelo.
