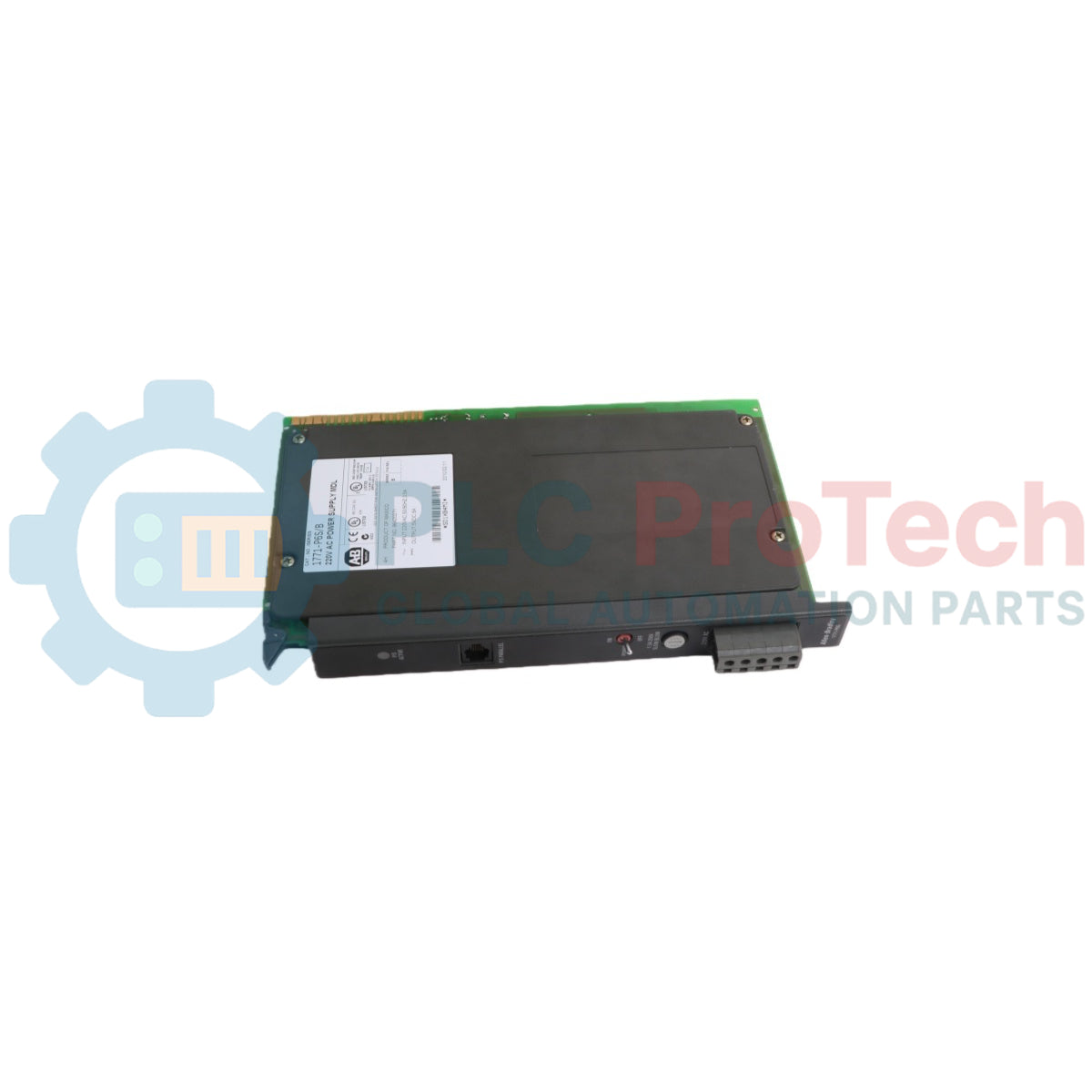

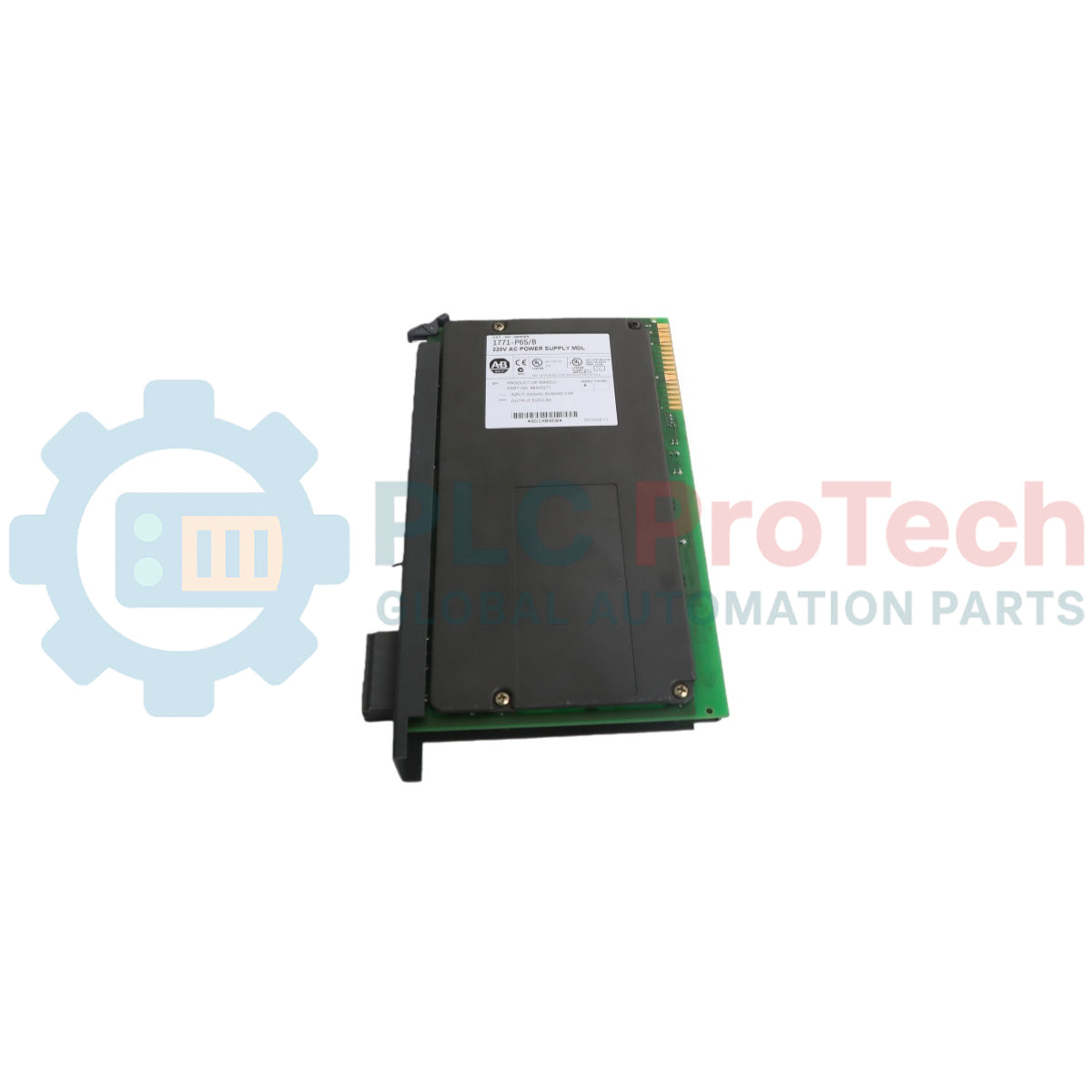

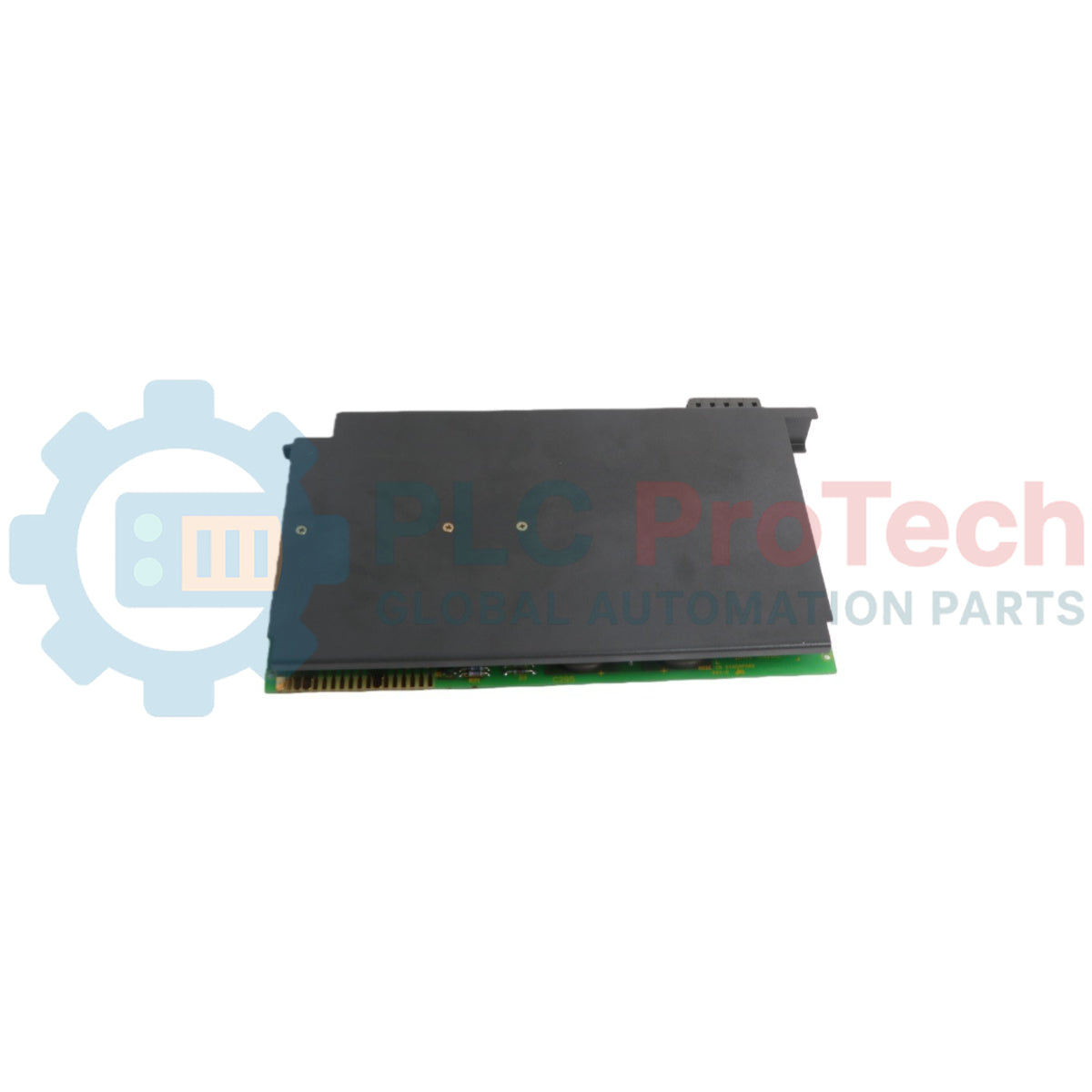

Modulo di alimentazione PLC-5 Allen-Bradley 1771-P6S/B

Descrizione

Allen-Bradley 1771-P6S/B è un modulo di alimentazione ausiliaria della Serie B progettato per i controllori programmabili PLC-5 e i sistemi di controllo 1771. Con una tensione di ingresso nominale di 220 V CA (intervallo di ingresso di 194–264 V CA RMS), questo modulo fornisce una corrente di uscita sul backplane di 8 ampere a +5 V CC per alimentare i componenti critici del sistema.

Per proteggere l'integrità del sistema e prevenire la corruzione dei dati, 1771-P6S/B dispone di un meccanismo automatico di arresto del backplane. Se la tensione della linea CA scende al di sotto della soglia minima di funzionamento, il modulo genera immediatamente un segnale di arresto nel backplane, assicurando che in memoria vengano conservati solo dati validi. Il segnale di arresto viene automaticamente rimosso quando la tensione di linea torna al di sopra del limite di bassa tensione. Il modulo occupa un singolo slot, si monta direttamente sulla piastra laterale del telaio I/O e viene fornito con una morsettiera a 5 posizioni per il cablaggio sul campo.

Caratteristiche

• Fornisce una corrente di uscita regolata sul backplane di 8 A a 5 V CC.
• Include un segnale automatico di arresto per sottotensione, per prevenire la corruzione dei dati durante cali di tensione o interruzioni dell'alimentazione.
• Supporta configurazioni di rilevamento remoto e locale tramite due ponticelli hardware situati vicino ai connettori edge dorati.
• Offre un'espansione scalabile della potenza consentendo di collegare in parallelo due alimentatori sullo stesso telaio I/O mediante un cavo 1771-CT.
• Formato compatto a 1 slot, progettato per un'integrazione ottimale sulla piastra laterale del telaio I/O 1771.

Applicazioni

• Fornitura di un'alimentazione stabile al backplane per le architetture di controllori programmabili Allen-Bradley PLC-5.
• Ambienti con reti elettriche a 220 V CA soggette a fluttuazioni, che richiedono la protezione hardware della memoria e arresti controllati del sistema.
• Configurazioni con alimentatori collegati in parallelo, quando il fabbisogno di corrente supera la capacità di un singolo modulo di alimentazione da 8 A.

Specifiche tecniche

Linee guida per l'installazione e la configurazione

• Selezione dei ponticelli di rilevamento: Prima di inserire il modulo, configurare i due ponticelli situati vicino ai connettori edge posteriori dorati. Questi ponticelli determinano se il sistema utilizza il rilevamento locale o remoto per regolare la potenza in uscita.
• Collegamento in parallelo degli alimentatori: Se la configurazione del telaio I/O richiede più di 8 A di corrente, è possibile collegare in parallelo due moduli di alimentazione compatibili (ad esempio, due unità -P6S) sullo stesso telaio. È necessario collegare un cavo di collegamento in parallelo per alimentatori 1771-CT tra i due moduli per abilitare la comunicazione reciproca e la condivisione equilibrata del carico.
• Montaggio sul telaio: Il modulo è progettato per occupare 1 slot e deve essere fissato saldamente alla piastra laterale del telaio I/O 1771 per garantire un'adeguata dissipazione termica e stabilità meccanica.
• Precauzioni relative ai fusibili: Assicurarsi che la linea di ingresso sia protetta utilizzando il fusibile a fusione ritardata da 1,5 A, 250 V specificato, per prevenire danni ai circuiti interni causati da correnti transitorie di spunto.
