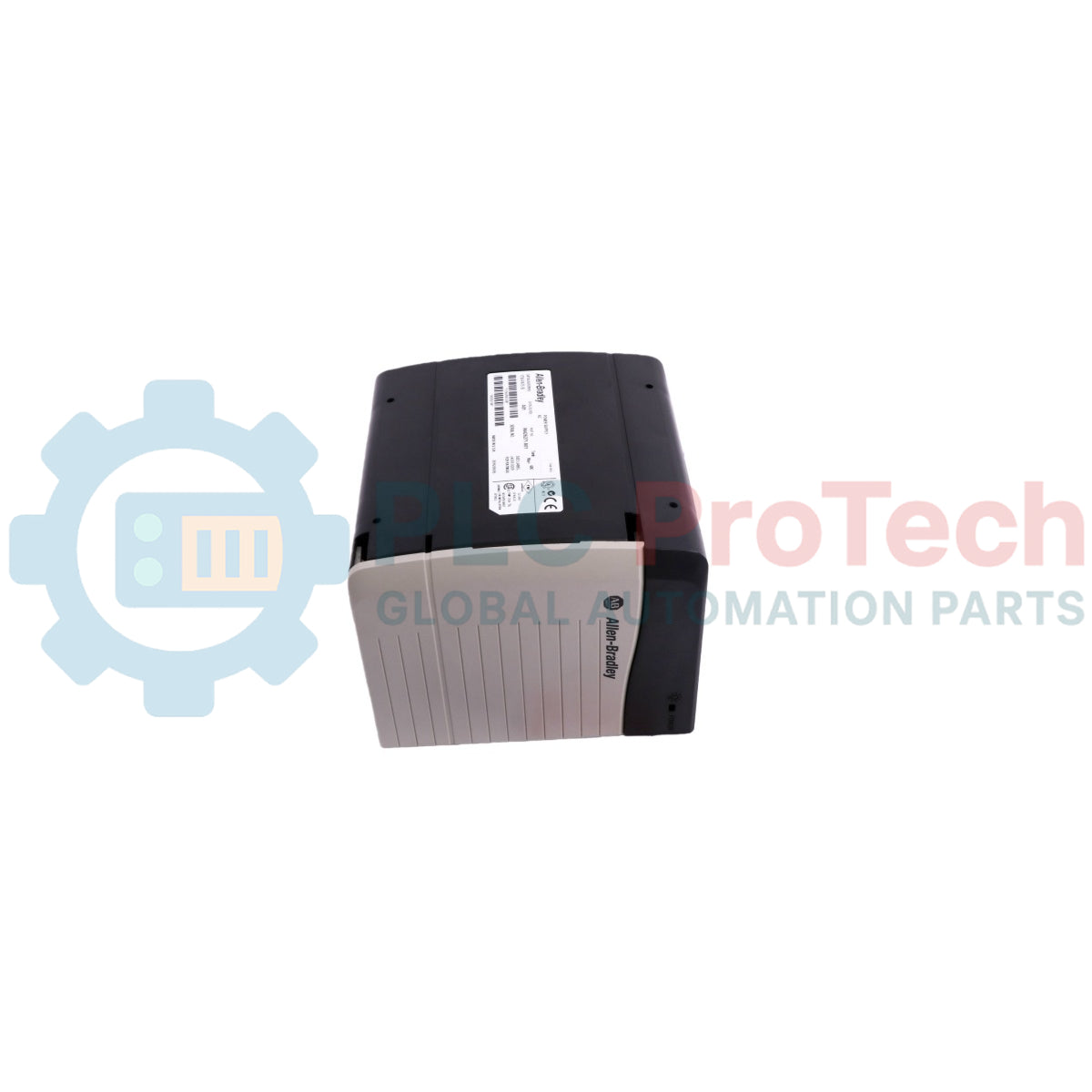

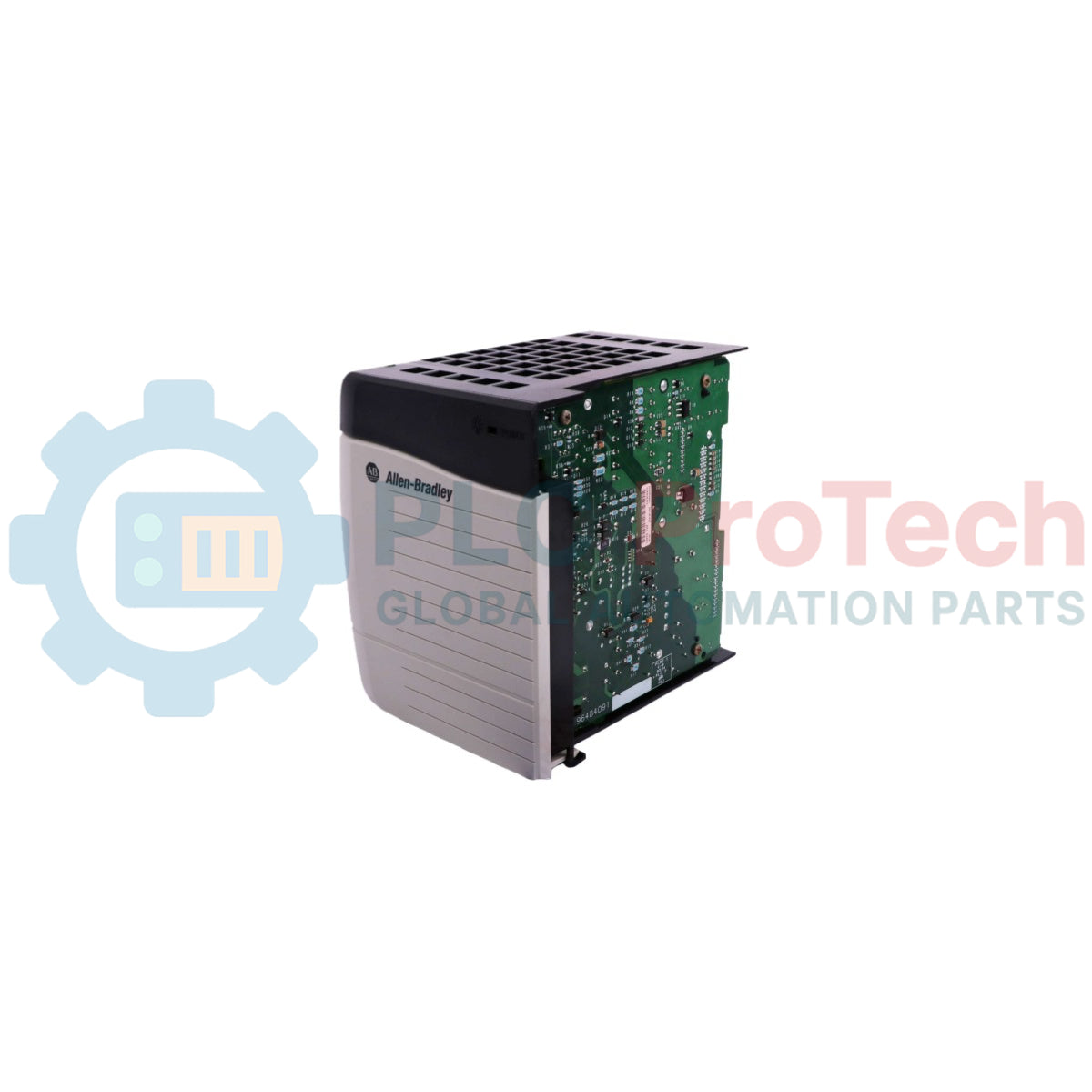

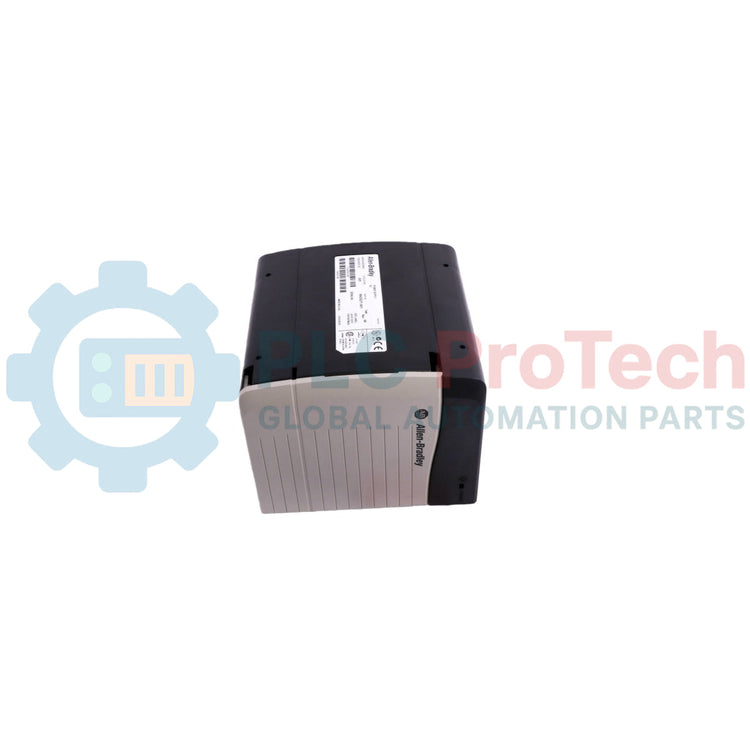

Allen-Bradley 1756-PB75 ControlLogix Alimentatore ControlLogix da 24 VDC

Riepilogo del prodotto

Il 1756-PB75 è un alimentatore per chassis per impieghi gravosi della piattaforma Allen-Bradley ControlLogix, progettato per convertire l'alimentazione nominale della sorgente a 24 VDC in tensioni regolate del backplane. Progettato per l'installazione in infrastrutture critiche nei settori dell'estrazione di petrolio e gas, della produzione automatizzata e delle sottostazioni per infrastrutture pesanti, questo modulo fornisce corrente stabile ai rack di elaborazione locali. Garantendo un'elevata capacità di corrente su tutte e tre le linee operative del backplane, previene i cali di tensione e i riavvii dei moduli, riducendo direttamente i tempi di inattività non pianificati del sistema. L'unità si monta direttamente sul lato sinistro di qualsiasi chassis ControlLogix 1756 standard, integrandosi nell'architettura fisica senza occupare gli slot I/O standard.

Configurazione tecnica

L'architettura hardware del 1756-PB75 utilizza una conversione di potenza avanzata a commutazione per garantire un'eccezionale efficienza termica ed elettrica sull'intero spettro di carico. Distribuisce una potenza massima combinata in uscita di 75 W a 60 °C, gestendo la ripartizione della corrente sui percorsi del backplane da 1,2 V, 3,3 V e 24 VDC. Dotato di robusti circuiti di protezione da sovracorrente, cortocircuito e sovratensione, l'alimentatore isola automaticamente i guasti interni per proteggere l'architettura di elaborazione e comunicazione del valore di diversi milioni di dollari collegata al backplane. Lo stadio di ingresso dispone di un filtro di linea progettato per sopprimere le interferenze elettromagnetiche industriali (EMI) e superare le cadute transitorie di tensione. L'indicazione dello stato è gestita da un LED ben visibile sul pannello frontale, che fornisce indicazioni in tempo reale sullo stato dell'ingresso della sorgente e sui parametri di conversione interni.

Specifiche tecniche

Domande frequenti

Quali sono le cause del LED sul pannello anteriore del 1756-PB75 che rimane spento o si spegne completamente?

Un LED spento indica una perdita totale della tensione della sorgente di ingresso (inferiore a 18 VDC), l'apertura del fusibile interno di protezione dovuta a un grave guasto hardware oppure una condizione di sovracorrente sul backplane che porta l'alimentatore ad avviare un ciclo di arresto protettivo. Scollegare l'alimentatore dallo chassis per isolare eventuali cortocircuiti del backplane durante la ricerca guasti.

Il 1756-PB75 può essere cablato in parallelo con un altro alimentatore per ottenere la ridondanza?

No. Il 1756-PB75 standard non supporta il funzionamento in parallelo o configurazioni di condivisione del carico su uno chassis standard. Per le architetture di alimentazione ridondante, è necessario utilizzare gli alimentatori ridondanti specifici (come il 1756-PB75R) abbinati a un cavo di ridondanza 1756-CPR2 e a un adattatore per chassis appropriato.

Il fusibile interno del 1756-PB75 può essere sostituito sul campo dopo un evento di sovratensione?

No. Il fusibile interno di ingresso è un componente sigillato in fabbrica, progettato come misura di sicurezza secondaria. Se il fusibile si brucia, ciò indica un grave guasto dei componenti interni e l'intera unità di alimentazione deve essere inviata a un centro autorizzato per la riparazione oppure sostituita completamente.

Linee guida per l'installazione e la messa in servizio sul campo

• Fissaggio e messa a terra dello chassis: Far scorrere il 1756-PB75 sul lato sinistro dello chassis ControlLogix finché i perni di guida non si innestano completamente. Serrare saldamente le viti di montaggio al telaio dello chassis. Assicurarsi che il capocorda di messa a terra dello chassis sia collegato alla barra di terra principale dell'enclosure mediante una treccia in rame a bassa impedenza, per fornire un'adeguata schermatura contro i disturbi di linea ad alta frequenza.

• Configurazione del cablaggio di ingresso: Collegare le linee di alimentazione a 24 VDC utilizzando conduttori in rame da 2.5 mm sq (14 AWG). Assicurarsi che il filo positivo sia fissato al terminale "+", quello negativo al terminale "-" e il filo di terra dell'apparecchiatura al terminale di terra designato sulla morsettiera. Tenere i cavi di alimentazione in ingresso separati dal cablaggio I/O a livello di segnale per ridurre al minimo la diafonia induttiva.

• Distanze per la gestione termica: Mantenere distanze minime attorno all'alimentatore come specificato nei documenti di progettazione dell'enclosure (in genere 51 mm o 2.0 inches nella parte superiore e inferiore). Non ostruire le feritoie di ventilazione sulla parte superiore o inferiore dell'alloggiamento del modulo, poiché un flusso d'aria insufficiente causerà un degrado termico e un affaticamento prematuro dei componenti.
