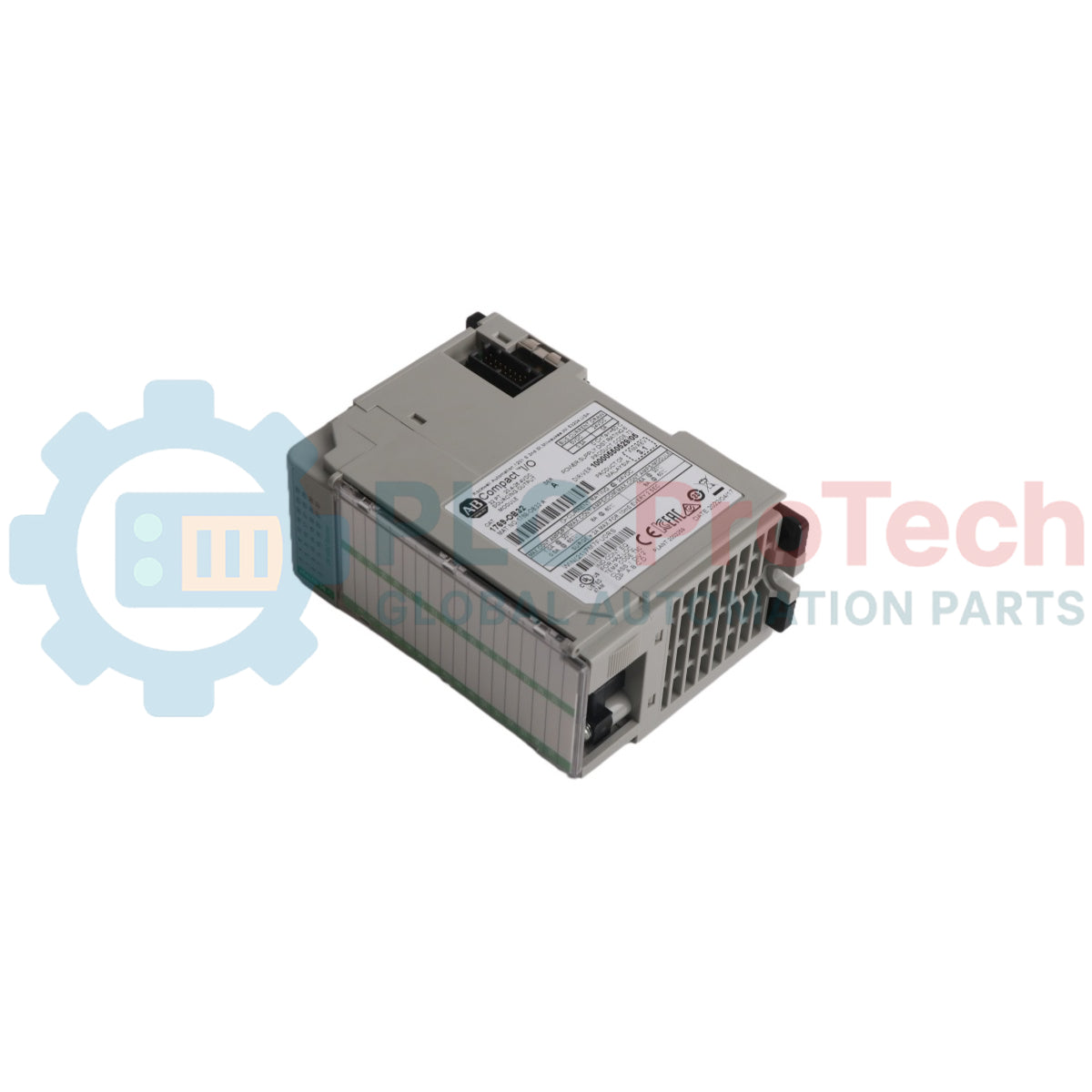

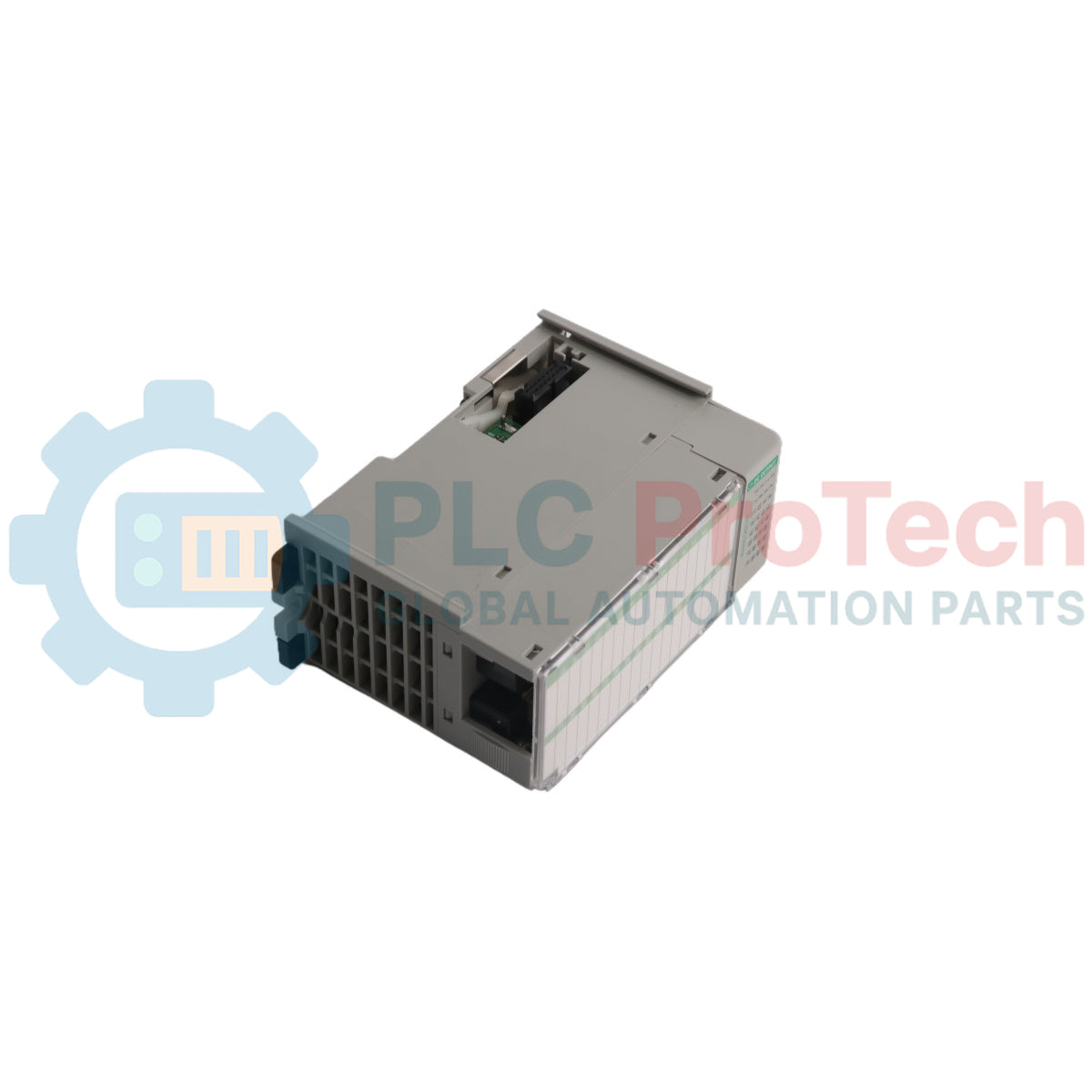

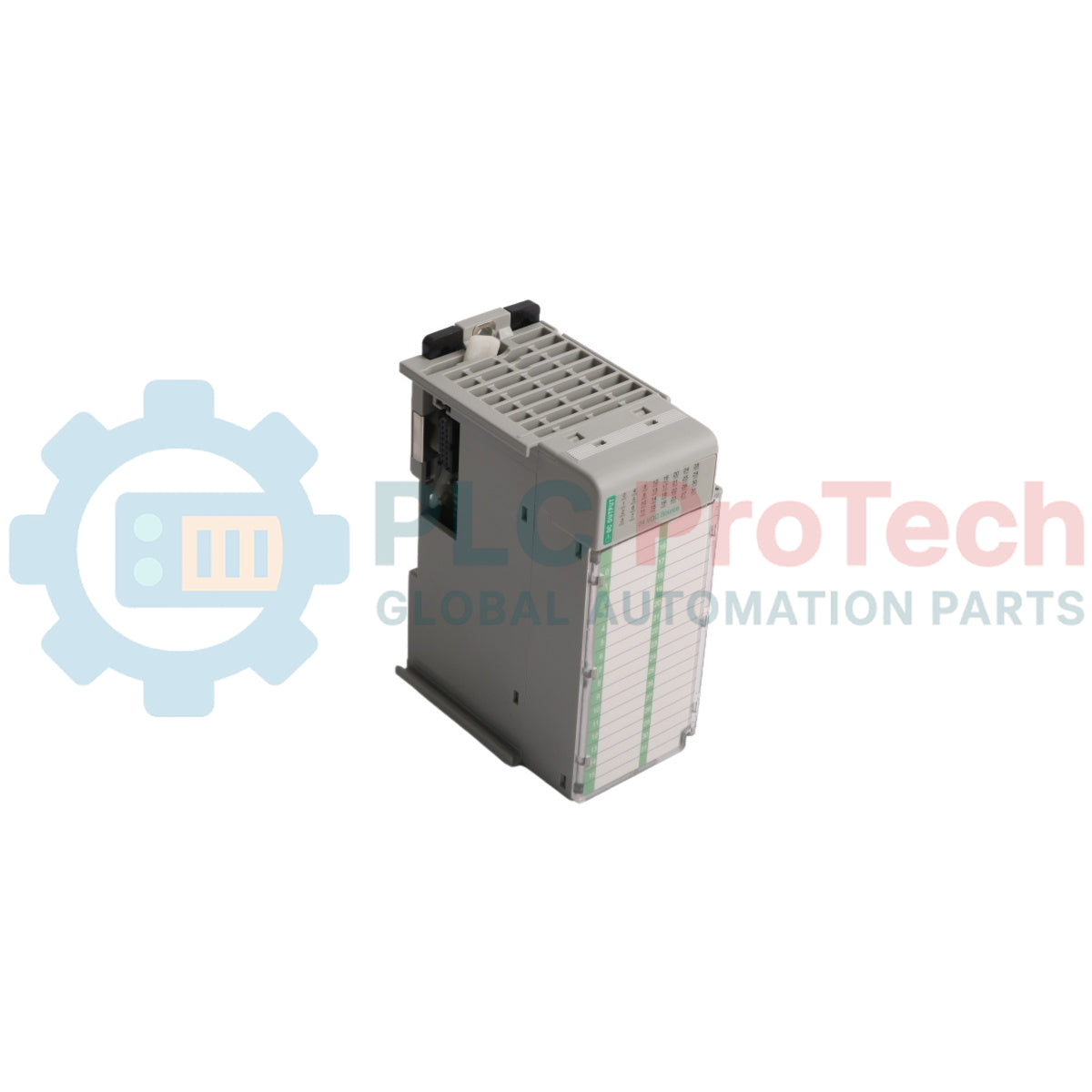

Modulo di uscita CC a stato solido Compact I/O CompactLogix Allen-Bradley 1769-OB32

Il 1769-OB32 è un modulo elettronico discreto a stato solido ad alta densità con 32 punti, progettato per fornire capacità di commutazione source in corrente continua all'interno dell'infrastruttura hardware CompactLogix / Compact I/O. Converte i comandi della logica di controllo elettronica provenienti da un processore centrale in percorsi di uscita discreti a 24 VCC, suddivisi in due gruppi separati e isolati di 16 canali ciascuno. Questo hardware consente l'azionamento tramite programma di dispositivi in corrente continua a bassa potenza, inclusi relè di controllo industriali, indicatori, pannelli di visualizzazione e piccole elettrovalvole. L'assemblaggio si interfaccia nativamente con i sistemi di automazione CompactLogix oppure funziona come hardware di campo distribuito tramite un collegamento di espansione o un modulo adattatore di rete per controllori MicroLogix. L'interblocco del sistema è mantenuto tramite una barriera di sicurezza optoelettronica che fornisce un profilo continuo di tensione di isolamento operativa di 30 VCC, proteggendo i componenti interni del backplane del sistema dalle anomalie delle linee di campo dell'impianto.

Caratteristiche

• Array di canali ad alta densità: integra 32 uscite discrete a stato solido di tipo source in un modulo a singolo slot, per risparmiare spazio nel quadro.
• Isolamento a doppio gruppo: separa i canali in due banchi elettrici distinti da 16 uscite, consentendo il routing indipendente dell'alimentazione di campo.
• Protezione elettronica dai cortocircuiti: incorpora una matrice di protezione elettronica integrata che rileva automaticamente i guasti termici e di corrente per ridurre al minimo i tempi di fermo.
• Codifica dell'alloggiamento del modulo: dispone di guide integrate con incastro maschio-femmina per impedire un allineamento errato durante l'installazione.
• Pannello LED diagnostico frontale: fornisce 32 indicatori verdi separati per visualizzare in tempo reale lo stato dei canali e consentire test a livello di singolo punto.
• Morsettiera rimovibile: utilizza una morsettiera a 40 pin con protezione antitocco e meccanismo di porta con chiusura a scatto, per consentire sequenze di sostituzione a caldo senza rimuovere i cavi.

Applicazioni

• Azionamento di collettori di elettrovalvole pneumatiche CC a bassa potenza localizzati.
• Interfacciamento della logica di controllo con i canali di ingresso discreti dei controllori della velocità dei motori.
• Lampade di illuminazione visiva della postazione principale dell'operatore e segnalatori acustici.
• Azionamento di relè ausiliari di interfaccia discreti nelle linee di produzione di processo.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Bloccaggio del collegamento al bus: allineare con precisione le guide laterali maschio-femmina prima di accoppiare il connettore di espansione. Far scorrere completamente verso sinistra la leva meccanica integrata del bus per bloccare saldamente in posizione i connettori del backplane.
• Rispetto della distanza dall'alimentatore: non superare il limite rigoroso di distanza di 8 slot quando si posiziona il modulo hardware rispetto al blocco di alimentazione di sistema più vicino.
• Limiti di inserimento dei cavi nei terminali: collegare esclusivamente cavi in rame con una temperatura nominale minima di 75 gradi Celsius. Le sezioni dei cavi singoli devono rientrare nell'intervallo da 0,32 a 0,82 mm2 (da 22 a 18 AWG), con una lunghezza di spelatura impostata su 11 mm.
• Procedure per il collegamento a terra: collegare a terra la guida DIN o la struttura del backplane che ospita il modulo, collegandola a un punto di messa a terra mediante un cavo di sezione elevata, per attenuare i transitori e i campi elettromagnetici o a radiofrequenza.

Riferimento dettagliato per l'installazione

Per istruzioni complete sul montaggio fisico passo passo, sulle configurazioni del braccio di cablaggio e sui diagrammi dettagliati della disposizione dei canali, fare riferimento alla pubblicazione ufficiale di installazione:

👉 Fai clic qui per scaricare il manuale di installazione completo Allen-Bradley 1769-OB32

FAQ

D: Questo modello specifico funziona come scheda di uscita di tipo sourcing o sinking?

R: Questo modulo funziona esclusivamente come dispositivo di tipo sourcing, ovvero commuta il potenziale di tensione positivo (+VDC) dalla linea di alimentazione verso il terminale del carico di campo.

D: Il Gruppo 1 e il Gruppo 2 possono essere alimentati da alimentatori completamente separati?

R: Sì, poiché il Gruppo 1 e il Gruppo 2 sono completamente isolati l'uno dall'altro, è possibile utilizzare due sorgenti di alimentazione CC distinte da 24 V collegate ai rispettivi terminali VDC e COM.

D: Qual è il carico di corrente massimo consentito su un singolo punto canale quando si opera alla temperatura massima specificata di 60 gradi Celsius?

R: Quando si opera a una temperatura ambiente di 60 gradi Celsius, il limite massimo di corrente di uscita continua è di 0,5 A per ogni singolo punto canale.
