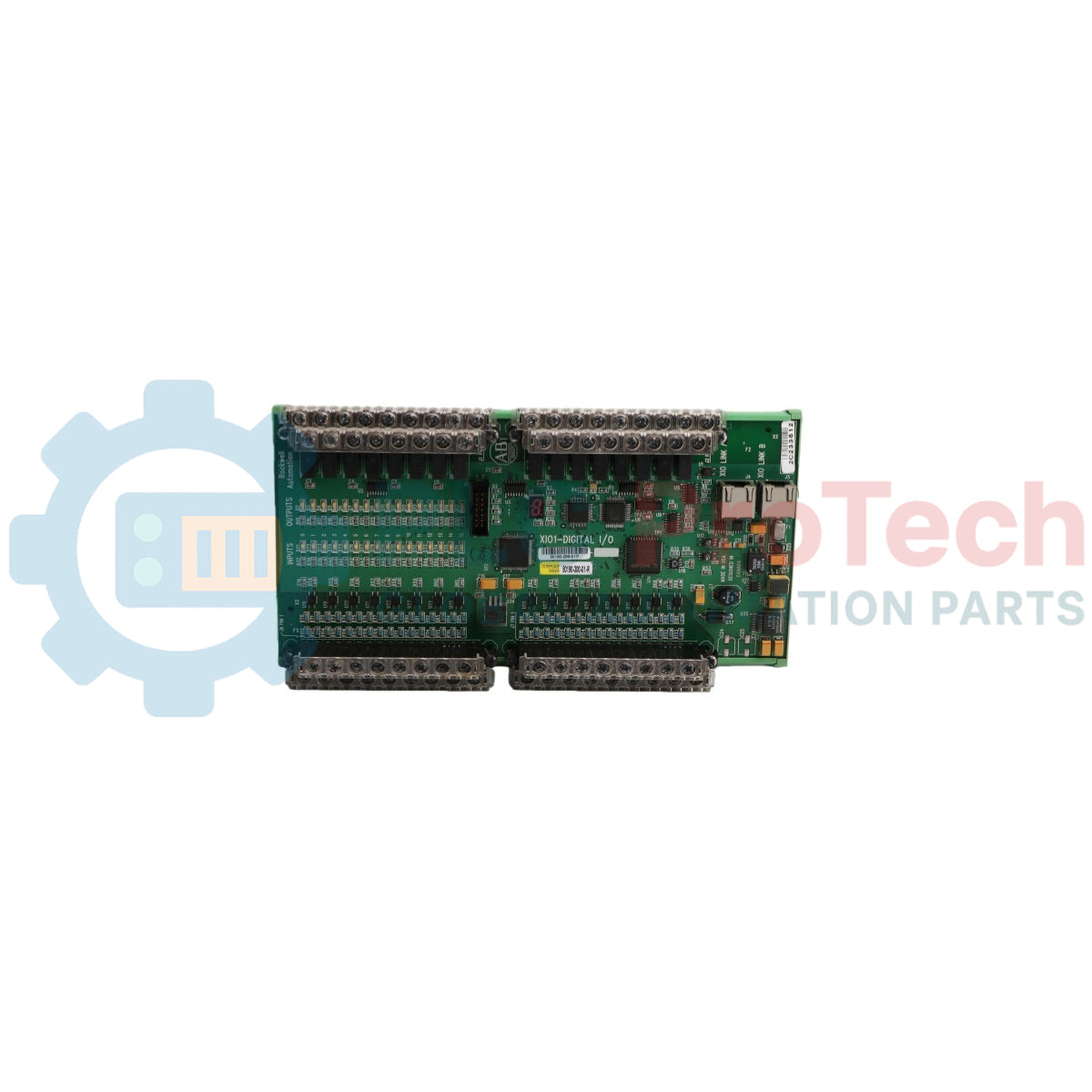

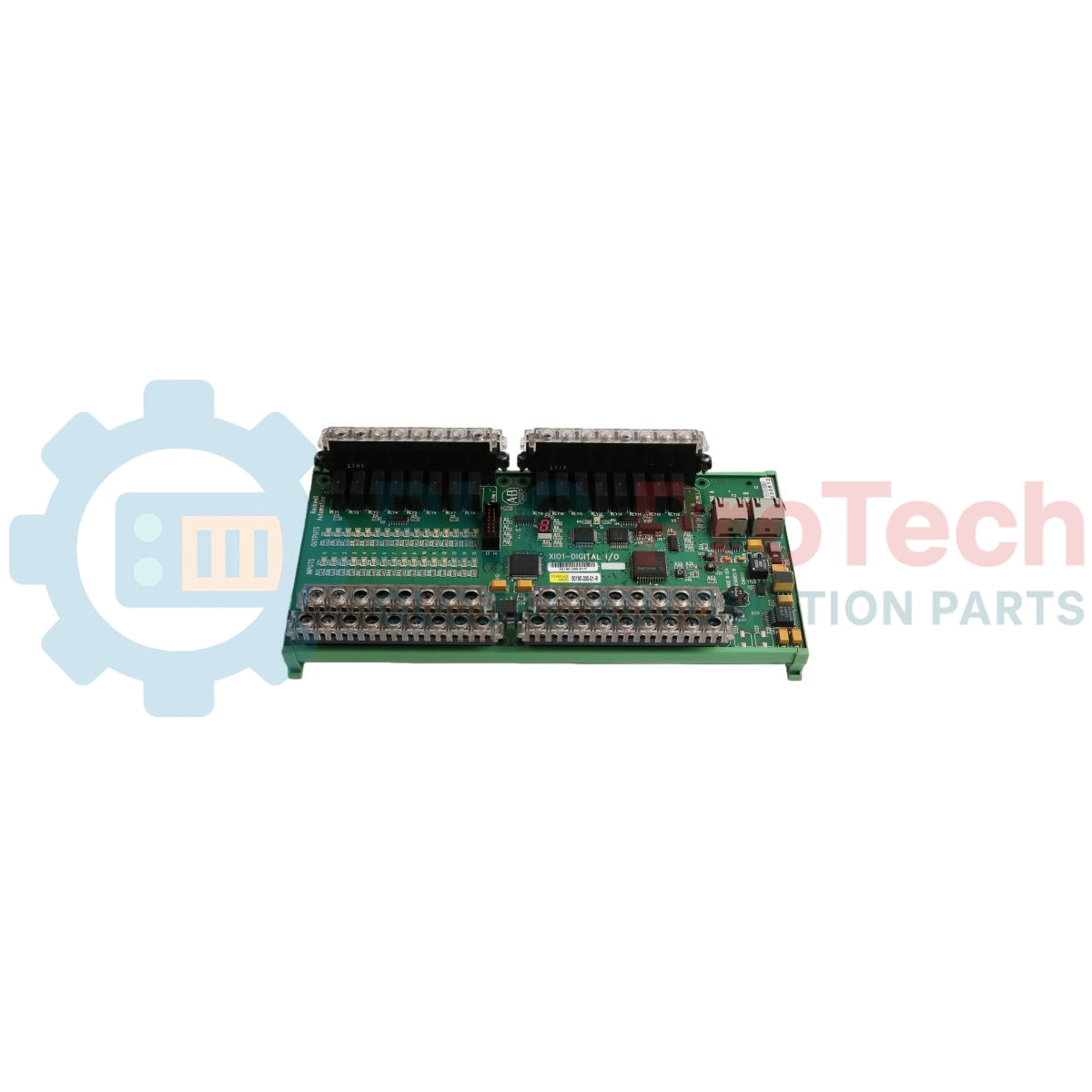

Scheda di ingresso/uscita esterna XIO Allen-Bradley 80190-300-01-R PowerFlex 7000

Descrizione

Allen-Bradley 80190-300-01-R è una scheda di espansione di ingresso/uscita esterna progettata esclusivamente per la serie di azionamenti CA a media tensione PowerFlex 7000. Nota anche come scheda XIO, questo componente circuitale essenziale amplia le capacità native dell'interfaccia del sistema di azionamento, facilitando ulteriori anelli di monitoraggio degli ingressi e delle uscite. Si integra perfettamente nella topologia di controllo dell'azionamento, interfacciandosi direttamente con la scheda di interfaccia cliente (CIB) e trasmettendo le informazioni sui segnali digitali alla scheda di controllo analogico (ACB) tramite un collegamento di comunicazione locale dedicato.

Operando nelle configurazioni di azionamenti a media tensione, inclusi i telai Bulletin 7000A, 7000 e 7000L, 80190-300-01-R funge da interfaccia centrale per i segnali esterni di protezione e di stato. La scheda è specializzata nel monitoraggio delle stringhe di guasto ausiliarie, dei relè di protezione esterni, dei sovraccarichi delle ventole di raffreddamento principali e degli anelli dei contattori degli scambiatori di calore. Elaborando questi stati di ingresso multicanale, la scheda consente al processore principale dell'azionamento di identificare specifici cali della potenza di controllo, avvisi relativi alla temperatura ambiente o perdite del flusso d'aria, eseguendo sequenze di sgancio sicure per proteggere le infrastrutture elettriche industriali.

Caratteristiche

• Architettura di guasto ampliata: Aggiunge la capacità di gestire fino a 16 configurazioni di guasto esterne (External 1...16), mappabili dall'utente come guasti dell'azionamento di Classe 1 o Classe 2 tramite i parametri di programmazione.
• Interfacciamento integrato degli ingressi di sicurezza: Supporta il feedback dei segnali standard a 120 V provenienti da dispositivi di protezione esterni, reti UPS fornite dal cliente e anelli di isolamento dello stato del sistema.
• Monitoraggio di ventole e contatti: Si interfaccia direttamente con i contattori delle ventole di raffreddamento esterne e i relè di sovraccarico termico per monitorare continuamente lo stato del flusso d'aria dell'intero sistema.
• Comunicazioni tramite LED diagnostici: La diagnostica integrata dell'adattatore comunica continuamente con la scheda di controllo analogico (ACB), fornendo allarmi di avviso preventivi in caso di rilevamento della perdita di comunicazione XIO.

Applicazioni

La scheda I/O esterna 80190-300-01-R viene utilizzata in applicazioni industriali impegnative a media tensione alimentate da azionamenti PowerFlex 7000:

• Piattaforme per l'estrazione di petrolio e gas, inclusi i controlli delle pompe sommerse elettriche.
• Trasportatori minerari, azionamenti di mulini e macchinari per l'estrazione di materiali pesanti.
• Propulsione marina, controlli dei propulsori e sistemi di gestione dell'alimentazione a bordo delle navi.
• Reti di pompaggio ad alta capacità e soffianti per impianti di trattamento delle acque.
• Sistemi HVAC industriali di ventilazione su larga scala, sistemi di raffreddamento e apparecchiature per il trattamento dell'aria.

Specifiche tecniche

Linee guida per l'installazione

• Separazione del cablaggio e dei segnali: Instradare tutti i segnali di ingresso esterni a 120 V CA attraverso i percorsi dei morsetti designati. Assicurarsi che il cablaggio di controllo sia rigorosamente separato dalle sbarre di alimentazione a media tensione per eliminare le interferenze elettromagnetiche (EMI).
• Messa a terra e schermatura: La struttura di potenza dell'azionamento deve essere adeguatamente messa a terra. Assicurarsi che tutti i collegamenti di comunicazione e i ponticelli tra i singoli adattatori XIO e la scheda di interfaccia cliente (CIB) mantengano percorsi di messa a terra puliti.
• Integrità dell'alimentazione: Verificare che l'UPS esterno a 120 V che alimenta gli ingressi ausiliari sia stabile e adeguatamente protetto da fusibili. Un calo o una diminuzione della tensione sulla linea di alimentazione a 120 V può manifestarsi come falsi guasti esterni o sganci delle protezioni ausiliarie.
• Collegamento tra le schede: Quando si installano più schede XIO in un sistema, verificare l'orientamento fisico dei ponticelli tra i singoli adattatori sulla guida delle schede per prevenire collisioni dei dati o avvisi di perdita della comunicazione.
