Manufacturer: Allen-Bradley
Product No.: 1769-OB8
Country of origin:United States
Product Type: Moduli di uscita digitali
Payment: T/T, Western Union
Weight: 280g
Dimensions: 117,5 mm x 148 mm x 153 mm (P x A x W)
Shipping port: Xiamen
Warranty: 12 months

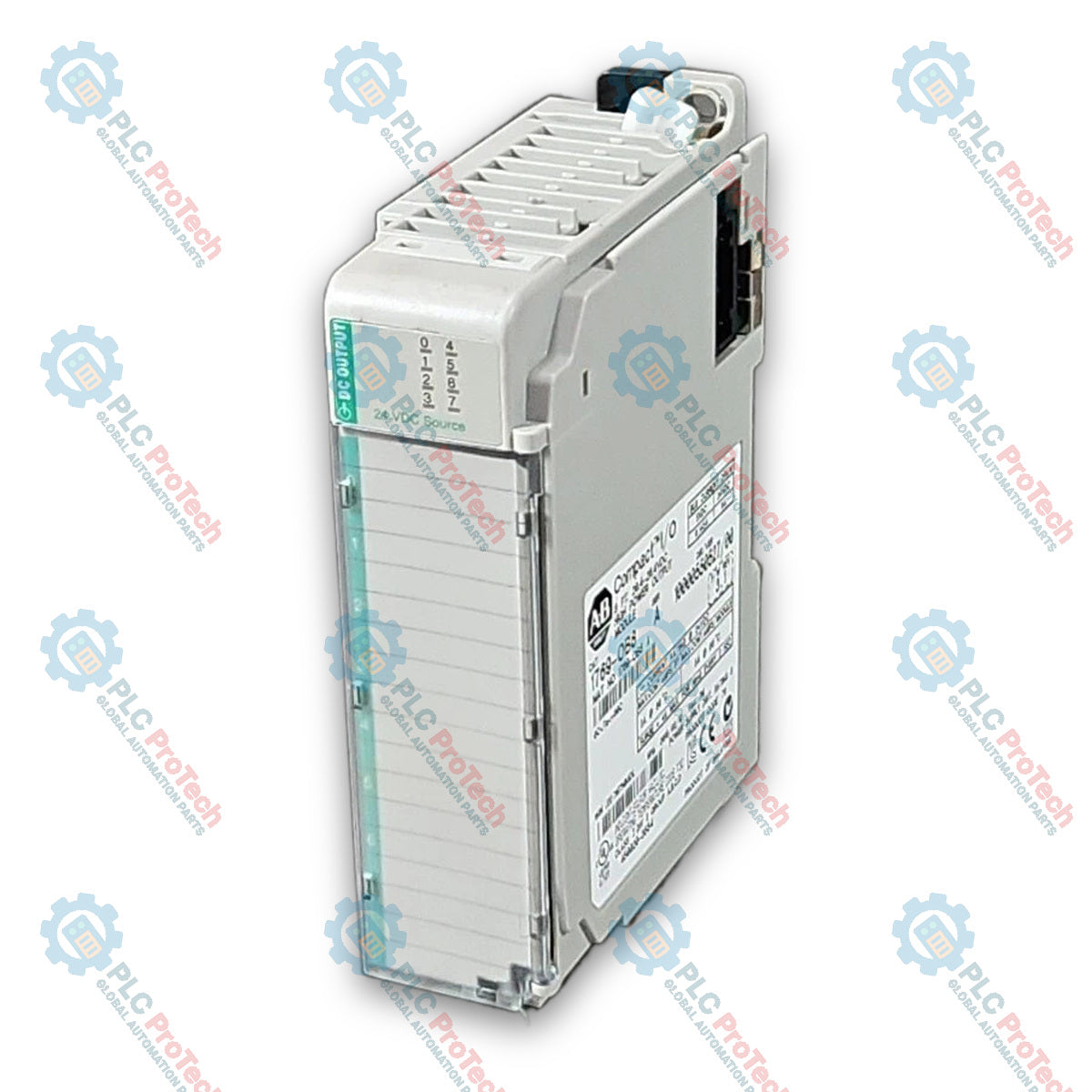

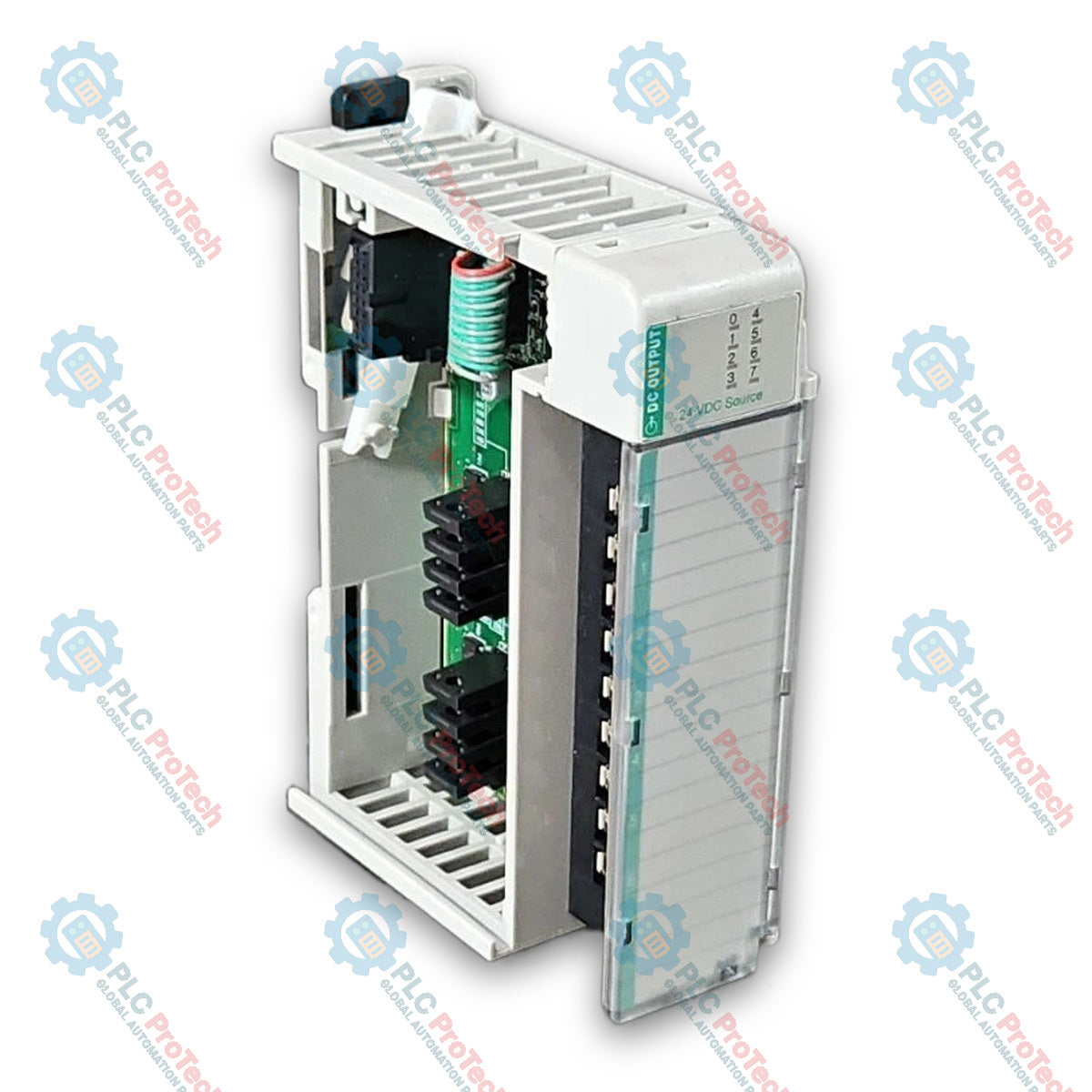

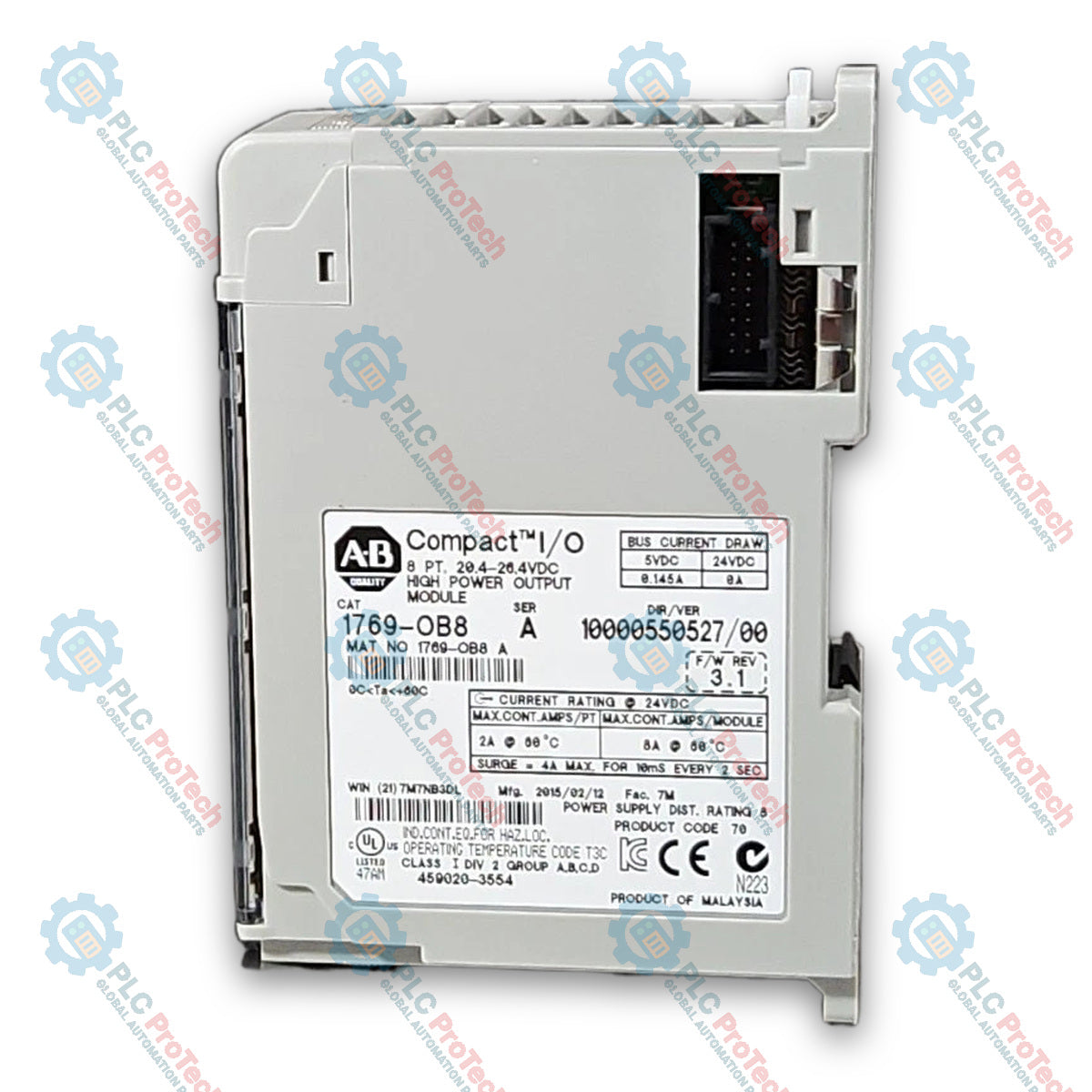

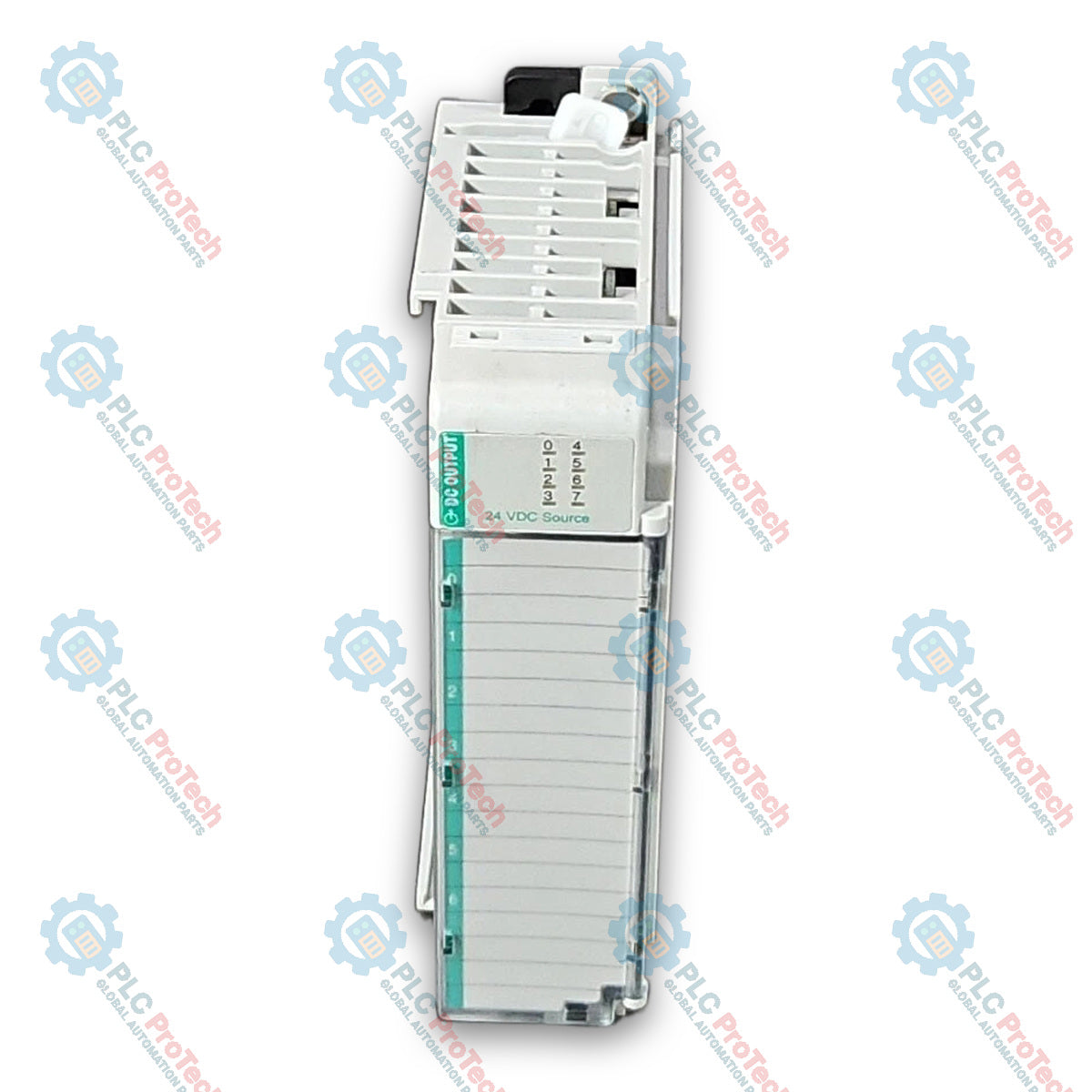

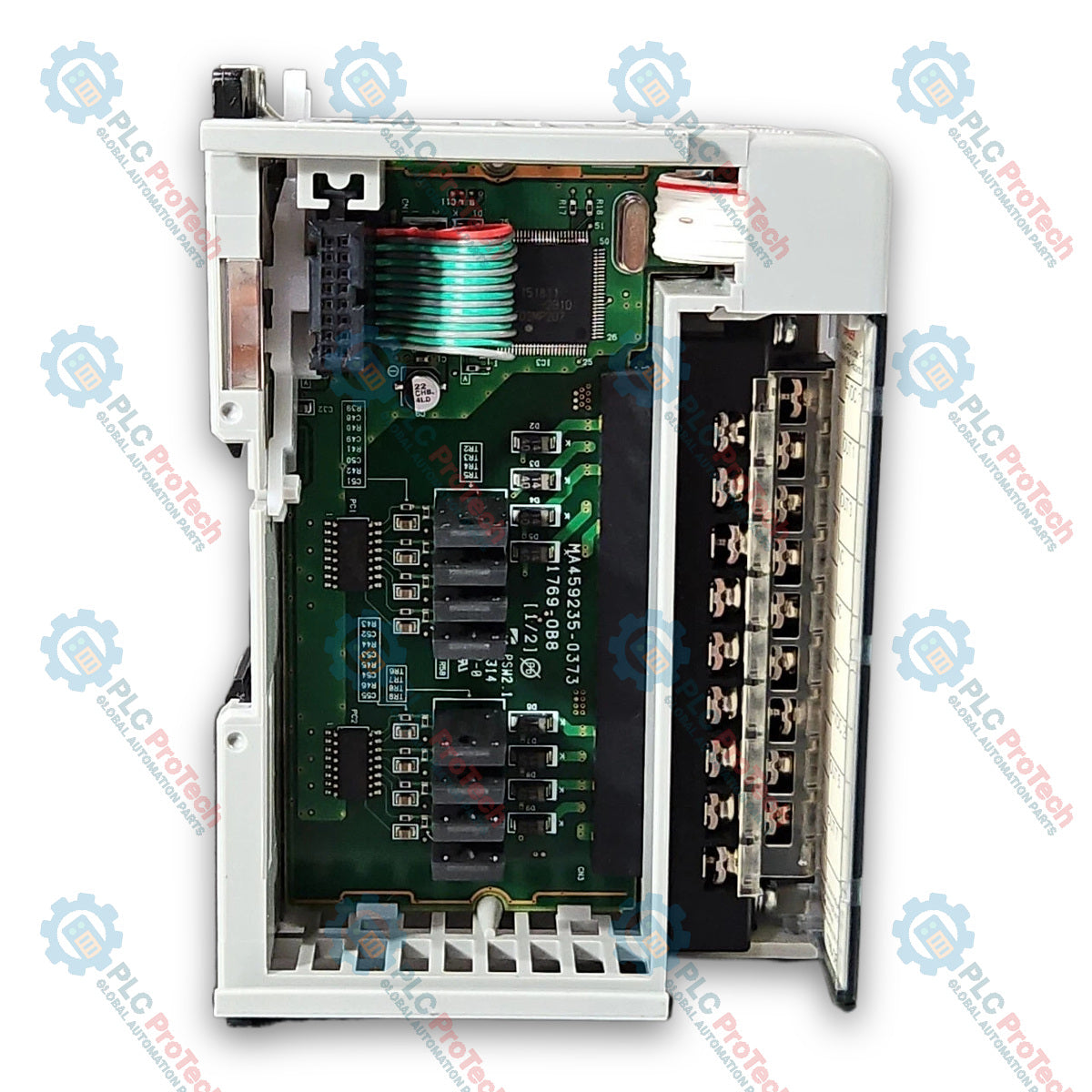

Il Allen-Bradley 1769-OB8 è un modulo di uscita compatto a stato solido, sourcing, ad alta corrente e 24 V CC, progettato per azionare dispositivi di campo nei sistemi di controllo CompactLogix, MicroLogix 1200 e MicroLogix 1500. Dotato di 8 canali di uscita ad alta potenza divisi in due gruppi isolati, il 1769-OB8 fornisce alimentazione CC ai carichi di campo sinking, come relè, solenoidi e indicatori. Il dispositivo include comportamenti configurabili Hold Last State e User-Defined Safe State per le transizioni di programma e di errore del sistema.
Fornisce 8 canali di uscita sourcing a stato solido ad alta corrente.
Diviso in due gruppi isolati (uscite 0–3 e uscite 4–7) con connessioni comuni indipendenti.
Include una logica configurabile Hold Last State e User-Defined Safe State per le modalità Program e Fault.
Dotato di LED diagnostici I/O individuali per il monitoraggio dello stato dei canali.
Utilizza un morsetto terminale rimovibile (RTB), protetto dal contatto delle dita, con etichetta identificativa per l'utente scrivibile.
Azionamento di solenoidi, attuatori e relè di controllo ad alta corrente a 24 V CC.
Commutazione di indicatori di campo discreti e dispositivi di segnalazione nei macchinari automatizzati.
Interfacciamento dei controllori CompactLogix o MicroLogix con la strumentazione industriale di campo.
| Parametro | Specifica |
| Produttore | Allen-Bradley |
| Modello | 1769-OB8 |
| Paese di origine | Malaysia |
| Tipo di modulo | Modulo di uscita ad alta corrente compatto a stato solido, 24 V CC, sourcing |
| Numero di uscite | 8 canali |
| Segnale di uscita / Intervallo della tensione operativa | Da 20,4 V CC a 26,4 V CC (sourcing) |
| Categoria di tensione | 24 V CC |
| Corrente continua per punto (max.) | 2,0 A a 60 °C (140 °F) |
| Corrente continua per modulo (max.) | 8,0 A a 60 °C (140 °F) |
| Corrente di sovratensione (max.) | 4,0 A (ripetibile una volta ogni 2 secondi per 10 ms) |
| Corrente allo stato attivo (min.) | 1,0 mA |
| Corrente di dispersione allo stato disattivo (max.) | 1,0 mA a 26,4 V CC |
| Caduta di tensione allo stato attivo (max.) | 1,0 V CC a 2,0 A |
| Ritardo del segnale (max.) - Carico resistivo | Accensione = 0,1 ms; spegnimento = 1,0 ms a 60 °C di carico max. (2 A), 1,5 ms a 60 °C di carico min. (1 mA) |
| Corrente assorbita dal bus (max.) | 145 mA a 5 V CC (0,725 W) |
| Dissipazione del calore | 2,20 Watt totali |
| Distanza nominale dell'alimentazione | 8 moduli |
| Tensione di isolamento | 1200 V CA per 1 sec. o 1697 V CC per 1 sec. (tensione di esercizio CC di 75 V) |
| Gruppi isolati | Gruppo 1: uscite 0–3 (COM CC 1); Gruppo 2: uscite 4–7 (COM CC 2) |
| Temperatura operativa | Da 0 degC a +60 degC (da 32 degF a +140 degF) |
| Temperatura di stoccaggio | Da -40 degC a +85 degC (da -40 degF a +185 degF) |
| Umidità operativa | Dal 5% al 95% senza condensa |
| Altitudine operativa | 2000 metri (6561 piedi) |
| Dimensioni (A x L x P) | 118 mm x 35 mm x 87 mm (l'altezza, comprese le linguette di montaggio, è di 138 mm) |
| Peso di spedizione approssimativo | 280 g (0.61 lbs.) |
| Morsetto | Funzione |
| +VCC 1 | Ingresso dell'alimentazione esterna a +24 V CC per il Gruppo 1 (uscite 0–3) |
| USCITA 0 | Canale di uscita 0 |
| USCITA 1 | Canale di uscita 1 |
| USCITA 2 | Canale di uscita 2 |
| USCITA 3 | Canale di uscita 3 |
| COM CC 1 | Collegamento comune CC per il Gruppo 1 |
| NC | Nessun collegamento |
| +VCC 2 | Ingresso dell'alimentazione esterna a +24 V CC per il Gruppo 2 (uscite 4–7) |
| USCITA 4 | Canale di uscita 4 |
| USCITA 5 | Canale di uscita 5 |
| USCITA 6 | Canale di uscita 6 |
| USCITA 7 | Canale di uscita 7 |
| COM CC 2 | Collegamento comune CC per il Gruppo 2 |
Requisiti dell'involucro: Installare l'apparecchiatura di tipo aperto all'interno di un involucro adatto ad ambienti industriali con grado di inquinamento 2.
Assemblaggio del sistema: Fissare i moduli adiacenti usando le scanalature superiori/inferiori maschio-femmina, allineare i connettori del bus e bloccare completamente la leva del bus verso sinistra.
Terminazione: Terminare il bus di comunicazione seriale usando un terminale destro o sinistro 1769-ECR o 1769-ECL.
Distanza di montaggio: Mantenere uno spazio di 50 mm (2 in.) su tutti i lati per una ventilazione adeguata.
Montaggio su guida DIN / a pannello: Fissare a un pannello usando due viti M4 o n. 8, oppure montare su guide DIN $35\times7.5\text{ mm}$ o $35\times15\text{ mm}$.
Coppia di serraggio del cablaggio: Serrare le viti dei morsetti a 0.68 Nm (6 in-lbs) e le viti di fissaggio dell'RTB a 0.46 Nm (4.1 in-lbs).
Omologato UL 508
Certificato C-UL secondo CSA C22.2 n. 142
Conforme alla marcatura CE per tutte le direttive applicabili
Conforme a C-Tick
Aree pericolose di Classe I, Divisione 2, Gruppi A, B, C, D (UL 1604, C-UL secondo CSA C22.2 n. 213)
