Allen-Bradley

Allen-Bradley 1771-IBD Modulo di ingresso CC PLC 5

SKU 1771-IBD

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 1771-IBD

  • Country of origin:United States

  • Product Type: Moduli di ingresso CC

  • Payment: T/T, Western Union

  • Weight: 570g

  • Dimensions: 216 mm x 114 mm x 51 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

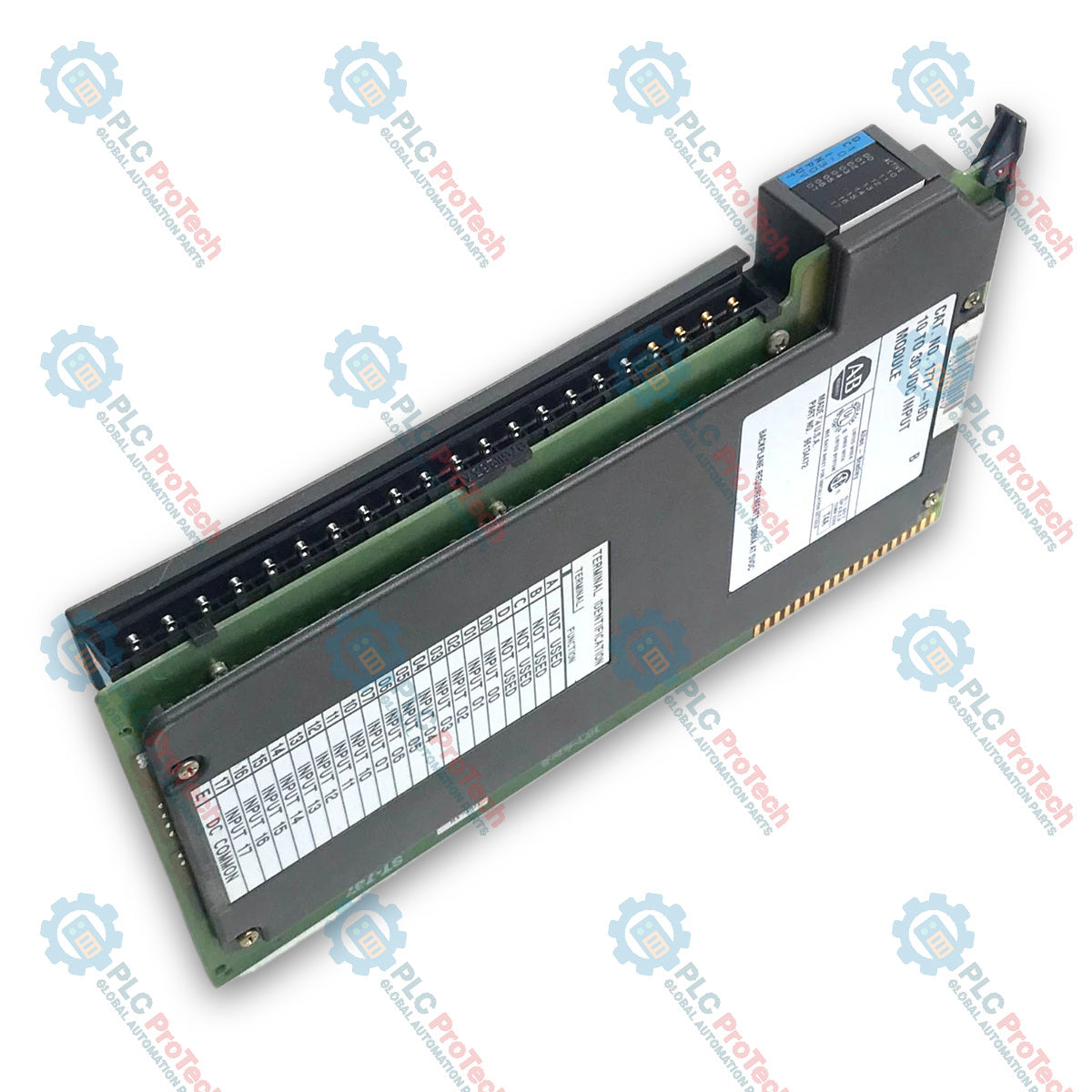

L'Allen-Bradley 1771-IBD (Serie B) è un modulo di ingresso digitale CC a 16 punti, operante in un intervallo di tensione da 10 a 30 V CC all'interno del sistema a telaio I/O 1771. Converte i segnali CC discreti provenienti dai dispositivi di campo in segnali a livello logico leggibili dal processore del sistema attraverso il backplane. Il modulo supporta sia interruttori di ingresso a 2 fili sia sensori a 3 fili con uscita di corrente, come gli interruttori di prossimità Bulletin 871.

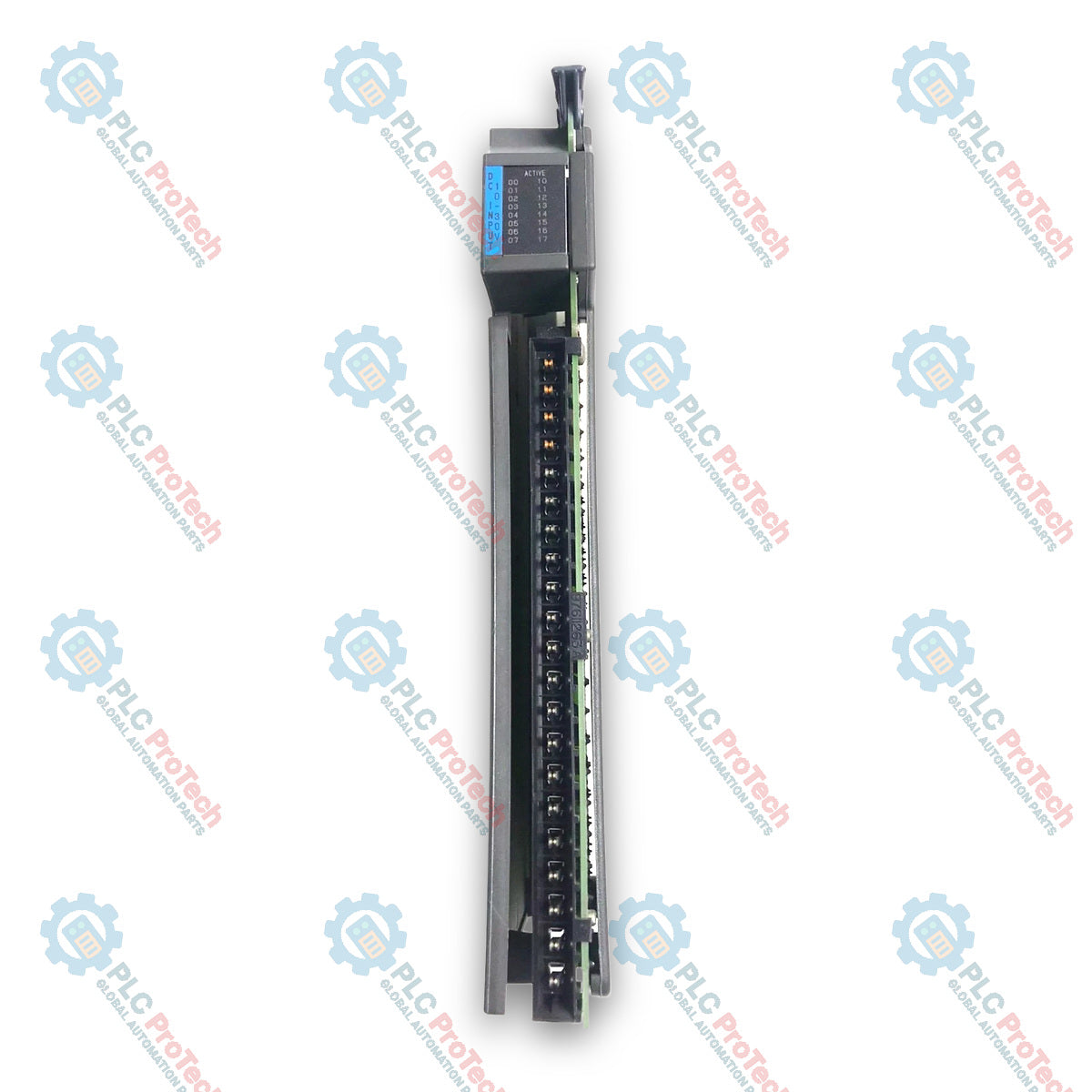

Il 1771-IBD include un tempo del filtro del ritardo alla disattivazione selezionabile tra 1 ms e 6 ms tramite un ponticello interno situato sulla scheda a circuito stampato. La segnalazione visiva dello stato sul pannello frontale è fornita da un indicatore verde di modulo attivo e da 16 indicatori rossi di stato degli ingressi. L'alimentazione viene fornita direttamente tramite il backplane del telaio I/O 1771, eliminando la necessità di un collegamento esterno all'alimentazione logica.

Caratteristiche

  • 16 canali di ingresso discreti operanti a 10-30 V CC
  • Tempo del filtro del ritardo alla disattivazione del segnale da alto a basso selezionabile (1 ms o 6 ms)
  • 1 LED verde di modulo attivo e 16 LED rossi di stato degli ingressi per la diagnostica sul lato logico
  • Compatibilità per il pilotaggio diretto con i moduli di uscita 1771-OBN, 1771-OBD, 1771-OB, 1771-OQ e 1771-OQ16
  • Supporta dispositivi a 2 fili e sensori a 3 fili con uscita di corrente in configurazione sinking
  • Utilizza il braccio di cablaggio di campo 1771-WH, numero di catalogo, per rimuovere il modulo senza scollegare il cablaggio di campo
  • Connettori del backplane codificati tra i pin 10-12 e 16-18

Applicazioni

  • Elaborazione degli ingressi CC discreti nei sistemi di controllo I/O 1771
  • Interfacciamento con interruttori meccanici e pulsanti a 2 fili
  • Acquisizione del segnale da sensori di prossimità a 3 fili con uscita di corrente
  • Cablaggio di interblocco diretto da modulo a modulo con moduli di uscita CC 1771 compatibili

Informazioni per l'ordine

Numero di catalogo / gruppo Descrizione
1771-IBD Modulo di ingresso CC (10-30 V), Serie B
1771-WH Braccio di cablaggio di campo
960364-05 Variante con copertura in plastica del gruppo della scheda elettronica
961344-01 Variante con copertura in plastica del gruppo della scheda elettronica

Specifiche tecniche

Parametro Specifica
Produttore Allen-Bradley / Rockwell Automation
Numero di catalogo 1771-IBD
Serie Serie B
Tipo di modulo Modulo di ingresso CC (10-30 V)
Ingressi per modulo 16
Compatibilità del telaio Tutti i telai I/O 1771, eccetto 1771-A1, 1771-A2 e 1771-A4
Intervallo della tensione di ingresso Da 10 a 30 V CC
Corrente minima di ingresso 4,5 mA a 10 V CC, 15 mA a 30 V CC
Corrente minima nello stato inattivo 2,0 mA a 5 V CC
Tensione massima nello stato inattivo 5 V CC
Tensione minima nello stato attivo 10 V CC
Impedenza di ingresso 2,2 K ohm massimo
Ritardo di propagazione da basso ad alto 1 ms
Ritardo di propagazione da alto a basso Selezionabile 1 ms o 6 ms
Dissipazione di potenza 7,3 Watt max., 1,0 Watt min.
Dissipazione termica 24,7 BTU/ora max., 3,4 BTU/ora min.
Corrente del backplane 130 mA a 5 V CC +/-5%
Tensione di isolamento Soddisfa o supera lo standard UL 508 e lo standard CSA C22.2 n. 142
Temperatura di esercizio Da 0 a 60 °C (da 32 a 140 °F)
Temperatura di stoccaggio Da -40 a 85 °C (da -40 a 185 °F)
Umidità relativa Dal 5 al 95% (senza condensa)
Sezione del conduttore Sezione massima del cavo intrecciato: 14 AWG (2 mm²), isolamento massimo di 3/64 di pollice (1,2 mm)
Categoria di cablaggio Categoria 2
Codifica del backplane Tra 10 e 12, tra 16 e 18
Braccio di cablaggio di campo N. cat. 1771-WH
Coppia delle viti del braccio di cablaggio 7-9 pollici-libbra

Collegamenti/Interfacce

I dispositivi di campo si collegano al modulo tramite il braccio di cablaggio di campo 1771-WH.

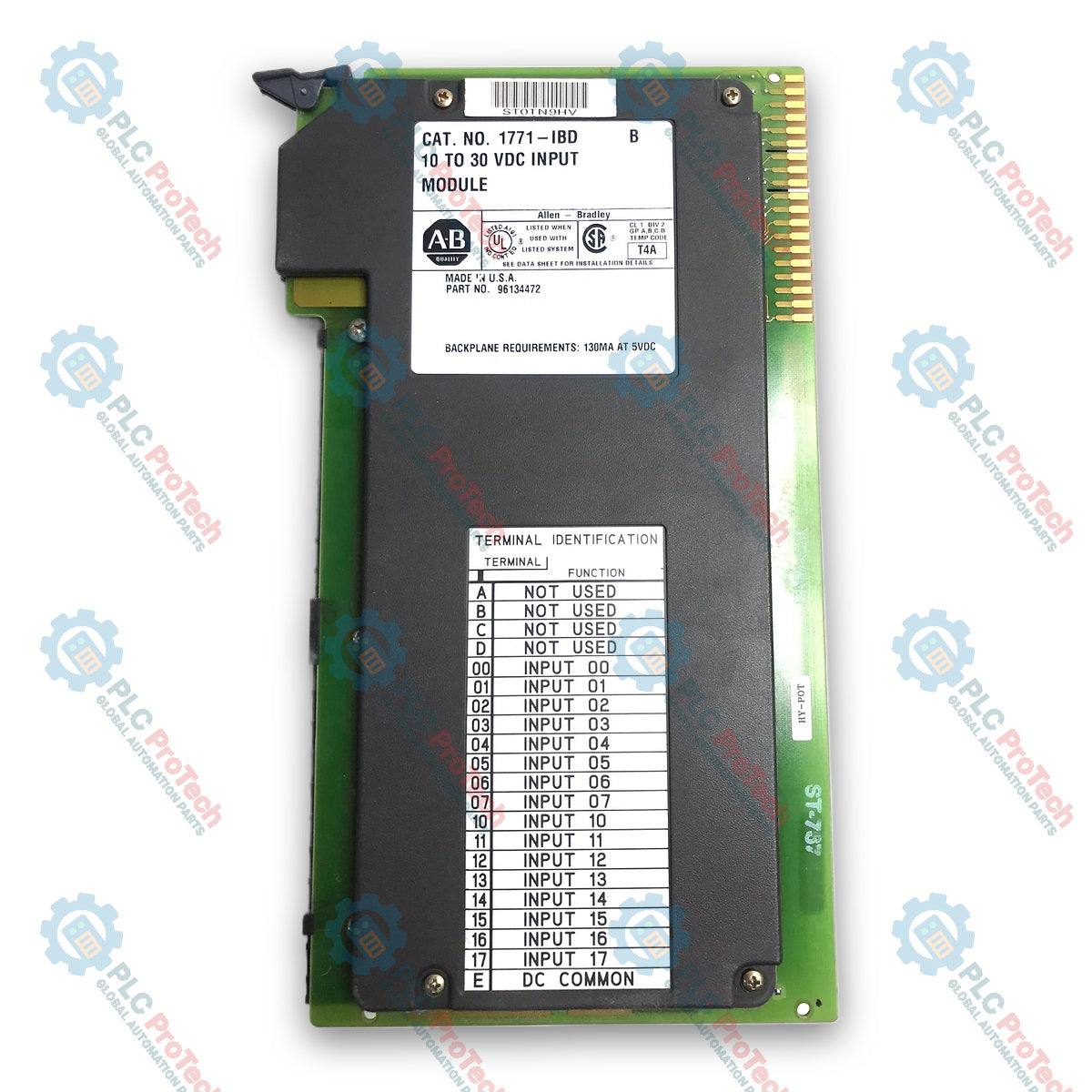

Terminale Funzione
Terminale A Non utilizzato
Terminale B Non utilizzato
Terminale C Non utilizzato
Terminale D Non utilizzato
Terminale 00 Ingresso 00
Terminale 01 Ingresso 01
Terminale 02 Ingresso 02
Terminale 03 Ingresso 03
Terminale 04 Ingresso 04
Terminale 05 Ingresso 05
Terminale 06 Ingresso 06
Terminale 07 Ingresso 07
Terminale 10 Ingresso 10
Terminale 11 Ingresso 11
Terminale 12 Ingresso 12
Terminale 13 Ingresso 13
Terminale 14 Ingresso 14
Terminale 15 Ingresso 15
Terminale 16 Ingresso 16
Terminale 17 Ingresso 17
Terminale E Comune CC

Linee guida per l'installazione

  • Precauzioni relative all'alimentazione: Scollegare l'alimentazione dal backplane del telaio I/O 1771 e dal braccio di cablaggio di campo prima di installare o rimuovere il modulo, per evitare danni all'apparecchiatura o lesioni personali.
  • Scariche elettrostatiche (ESD): Indossare un dispositivo di messa a terra da polso omologato ed evitare di toccare i pin del connettore del backplane o i componenti interni del circuito.
  • Posizione nel telaio: Inserire il modulo in qualsiasi slot del telaio I/O 1771, ad eccezione dello slot più a sinistra, riservato a processori o adattatori. Non installare nei telai 1771-A1, 1771-A2 o 1771-A4.
  • Codifica del backplane: Inserire le bande di codifica nel connettore superiore del backplane tra i pin 10 e 12 e tra i pin 16 e 18.
  • Configurazione del filtro con ritardo alla disattivazione: Il tempo del filtro con ritardo alla disattivazione è preimpostato su 1 ms. Per modificarlo a 6 ms, spostare il ponticello sul bordo superiore sinistro della scheda a circuiti stampati dalla posizione 1 ms alla posizione 6 ms prima di installare il modulo.
  • Cablaggio: Collegare i conduttori dei dispositivi di ingresso ai terminali da 00 a 17 e collegare il comune CC al terminale E. Utilizzare cavi intrecciati di sezione 14 o 16 AWG per ridurre al minimo la caduta di tensione. Serrare le viti dei terminali sul braccio di cablaggio 1771-WH a 7-9 pollici-libbra.

Conformità e certificazioni

  • Certificato CSA (Classe I, Divisione 2, Gruppi A, B, C, D)
  • Omologato UL
  • Conforme al marchio CE (Direttiva EMC 89/336/CEE secondo EN 50081-2 e EN 50082-2; Direttiva sulla bassa tensione 73/23/CEE secondo EN 61131-2)

FAQ

A cosa serve l'Allen-Bradley 1771-IBD?

L'Allen-Bradley 1771-IBD è un modulo di ingresso CC a 16 punti che converte i segnali discreti da 10 a 30 V CC provenienti dai dispositivi di campo in segnali a livello logico per un processore I/O 1771.

Con quali chassis è compatibile il modulo 1771-IBD?

Il modulo è compatibile con tutti gli chassis I/O 1771, ad eccezione degli chassis 1771-A1, 1771-A2 e 1771-A4.

Come si configura il tempo del filtro di ritardo alla disattivazione sul modulo 1771-IBD?

Il tempo del filtro di ritardo alla disattivazione si configura utilizzando un ponticello situato sul bordo superiore sinistro della scheda elettronica, che consente di scegliere tra 1 ms e 6 ms.

Quale alimentazione richiede il modulo?

Il modulo assorbe 130 mA a 5 V CC (+/-5%) direttamente dall'alimentazione del backplane dello chassis I/O 1771.

Quale braccio per il cablaggio di campo è richiesto per il modulo 1771-IBD?

Il modulo richiede il braccio per il cablaggio di campo con numero di catalogo 1771-WH, che consente di installare o rimuovere il modulo senza scollegare il cablaggio di campo.
