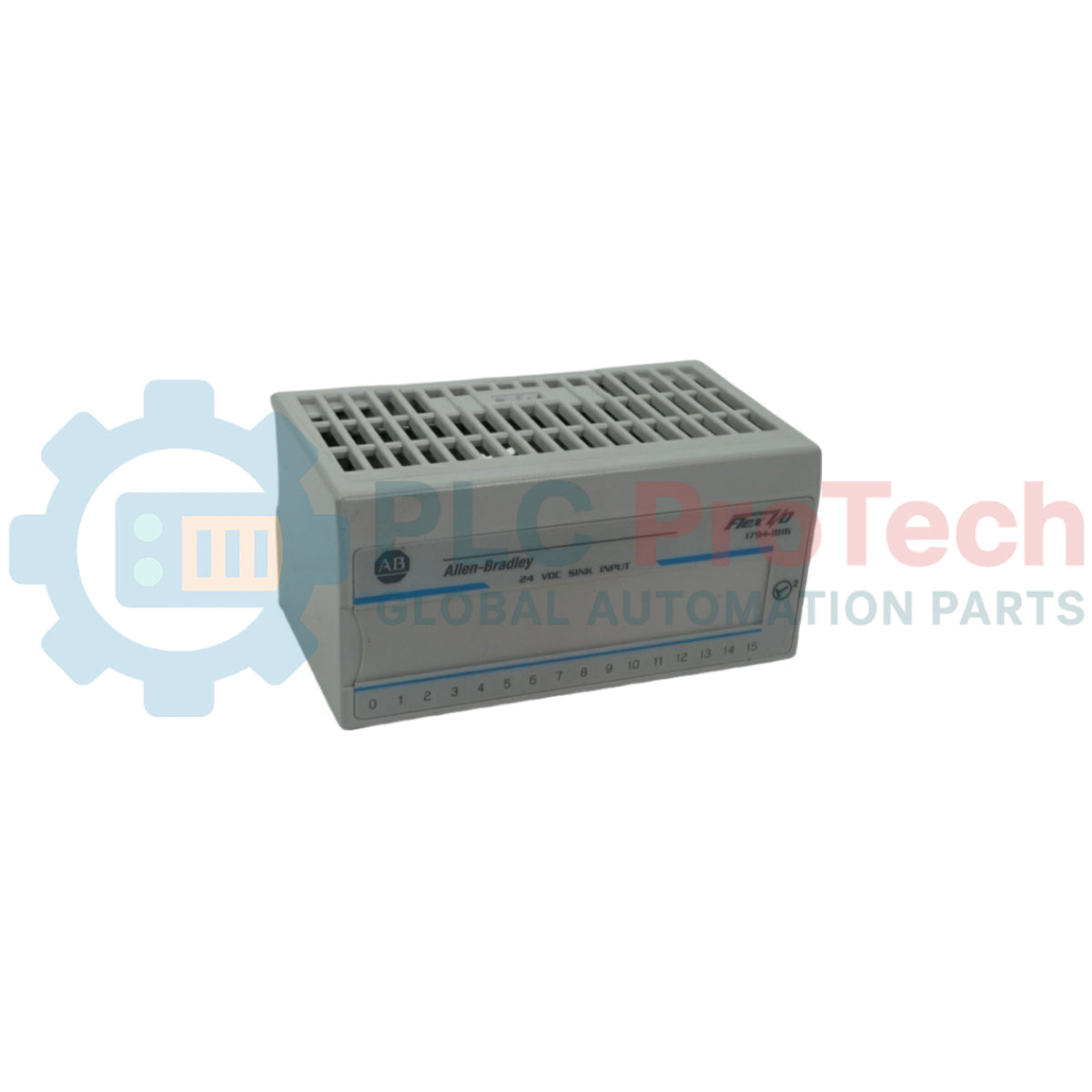

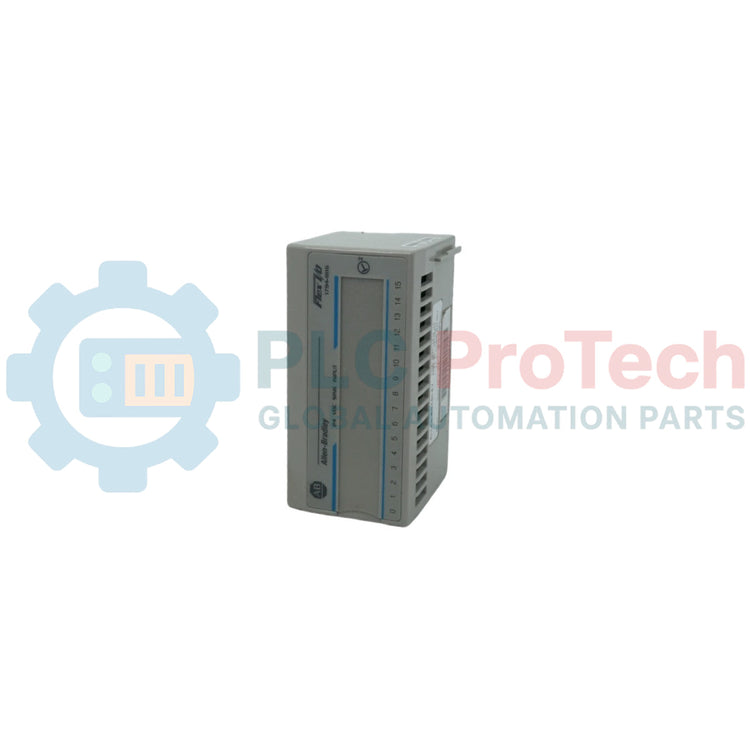

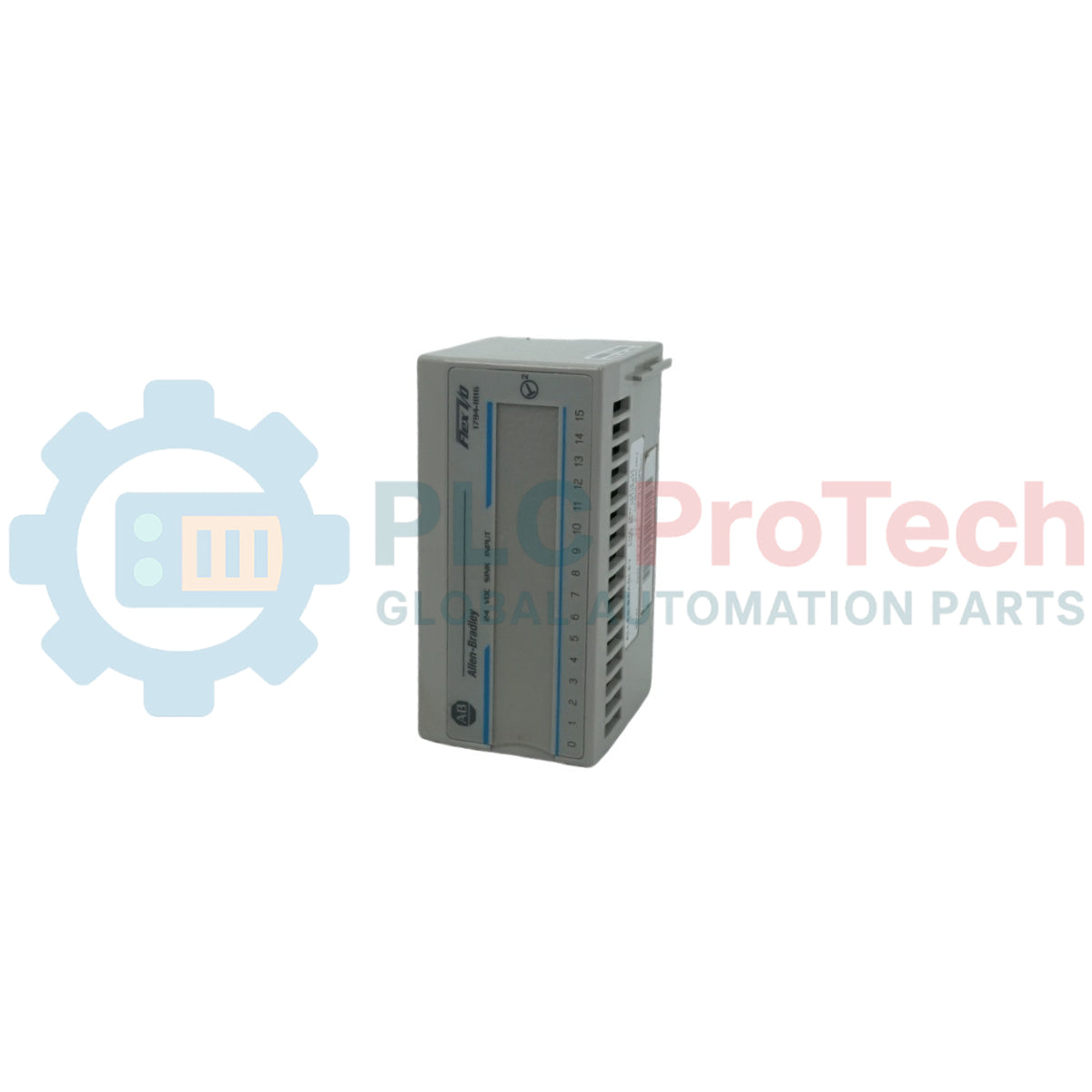

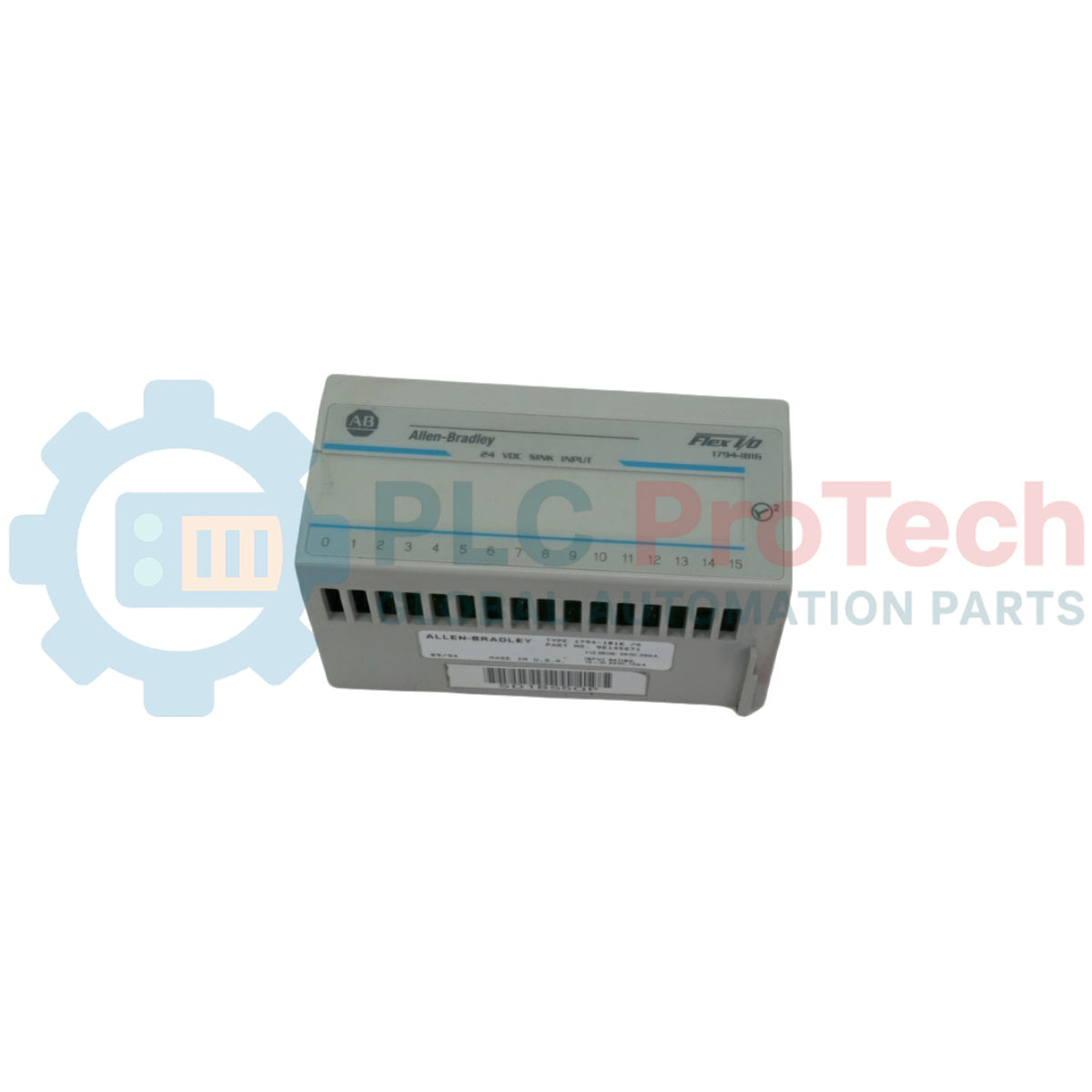

Modulo di ingressi digitali sink Allen-Bradley 1794-IB16 FLEX I/O

Descrizione

Il 1794-IB16 è un componente hardware di ingresso discreto ad alta densità progettato per il sistema terminale di rete distribuito FLEX I/O. Questo modulo funziona come processore di stato binario a 24 V CC, traducendo le condizioni di tensione elettrica grezza provenienti dai sensori fisici in bit di dati logici utilizzati da un controllore logico principale. Operando in una configurazione a corrente sink, i circuiti interni instradano l'elettricità dagli elementi di campo source verso un nodo di ritorno centralizzato, gestendo una classificazione affidabile degli stati nelle reti di automazione degli impianti.

Dotato di sedici canali di ingresso non isolati, il dispositivo aumenta la densità di installazione all'interno di piccoli armadi di controllo, riducendo al contempo l'ingombro complessivo dell'hardware. Il 1794-IB16 gestisce l'instradamento dei dati dei segnali su reti estese, collegandosi ai processori principali tramite adattatori di rete FLEX I/O appropriati su bus di sistema EtherNet/IP, ControlNet o DeviceNet. Il modulo si installa direttamente su basi terminali precablate, consentendo il collegamento immediato al bus e una rapida implementazione in sistemi di confezionamento, impianti di smistamento ad alta velocità, automazione di stazioni di pompaggio e circuiti di macchinari per l'assemblaggio.

Caratteristiche

• Sedici canali di ingresso discreti a sink, che consentono l'aggregazione ad alta densità dei sensori di campo.
• Intervallo operativo nominale di 24 V CC compatibile con interruttori di prossimità e dispositivi di finecorsa industriali.
• Supporto per la rimozione e l'inserimento sotto tensione (RIUP), che consente la sostituzione a caldo durante gli stati attivi del bus.
• Indicatori LED individuali sul pannello frontale che visualizzano gli stati logici in tempo reale per ogni punto.
• Vincoli di temporizzazione dei filtri digitali configurabili per filtrare il rimbalzo dei contatti induttivi esterni.

Applicazioni

• Monitoraggio della matrice dei sensori di prossimità e circuiti di posizionamento dei cilindri pneumatici.
• Stazioni con pulsanti del pannello operatore di fabbrica e ingressi per gruppi di selettori.
• Rilevamento degli inceppamenti sul nastro trasportatore, interruttori di allineamento e sensori di conteggio.
• Interblocchi della porta dell'involucro di sicurezza e registrazione degli interruttori meccanici di finecorsa.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

Installazione su guida DIN

Agganciare i ganci di ritenzione superiori dell'alloggiamento del modulo posteriore alla flangia della guida superiore delle guide DIN standard da 35 mm. Spingere verso il basso e ruotare verso l'interno la parte inferiore dell'involucro finché il gruppo fermo in acciaio integrato non si blocca attorno al bordo inferiore della guida.

Inserimento della base terminale

Allineare le guide fisiche integrate situate sulla faccia inferiore del modulo operativo con le scanalature di alloggiamento sulla base terminale preinstallata. Far scorrere saldamente l'hardware nella matrice delle prese di interfaccia finché i due fermi laterali non scattano verso l'esterno bloccandolo in posizione.

Cablaggio in configurazione sinking

Collegare direttamente i componenti di sourcing esterni ai punti di ingresso da 0 a 15. Far passare la linea principale positiva di distribuzione a 24 V CC attraverso il livello di alimentazione corrispondente del blocco base terminale, per mantenere profili di potenziale standard comuni a tutti i nodi dei sensori collegati.

Schermatura dei cavi del quadro

Tenere separate le linee di segnale dei sensori a bassa tensione dai conduttori del motore a corrente alternata, dai relè di alimentazione del controllo attivi e dai campi di azionamento induttivi all'interno del percorso condiviso delle canaline elettriche, per eliminare la distorsione elettromagnetica del segnale trasmessa nell'aria.

FAQ

Cosa implica la configurazione del circuito sinking per i sensori di campo?

La configurazione degli ingressi sinking richiede che tutti i dispositivi collegati funzionino come componenti source di corrente, fornendo tensione ai punti di ingresso.

I singoli canali di ingresso di questa unità sono isolati tra loro?

No, i sedici punti di ingresso distinti non sono isolati e fanno riferimento a una linea comune di ritorno del segnale all'interno del modulo elettronico.

Un tecnico dell'automazione può sostituire in sicurezza questo dispositivo mentre è alimentato?

Sì, l'hardware supporta la rimozione e l'inserimento sotto tensione, consentendo la sostituzione a caldo senza disabilitare l'intero gruppo di adattatori del bus.

Quali varianti di base terminale sono compatibili con questo specifico blocco di ingresso?

Il modulo è abbinato a basi terminali multilivello come i modelli 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K o 1794-TBN.

Come può un operatore stabilizzare le commutazioni ad alta frequenza dei circuiti con interruttori meccanici?

Le costanti di risposta del filtro degli ingressi digitali possono essere modificate nel software di programmazione ingegneristica per eliminare i segnali di ingresso instabili.

Quali parametri indicano una condizione affidabile di stato inattivo?

Un canale viene letto come inattivo quando la tensione scende al di sotto di 5,0V DC o i valori della corrente del circuito in ingresso scendono al di sotto di 1,5 mA.

Questo dispositivo richiede un'alimentazione esterna indipendente per elaborare gli ingressi?

Sì, un circuito elettrico esterno nominale da 24V DC deve essere collegato direttamente all'infrastruttura della base terminale per alimentare l'elettronica di rilevamento sul lato campo.

Quale funzione svolgono gli indicatori gialli sul pannello frontale superiore?

Ogni LED si illumina quando il punto di ingresso corrispondente rileva un parametro di tensione nello stato attivo.

Questo modello specifico può accettare ingressi di tensione in corrente alternata?

No, questo modulo elabora esclusivamente parametri di corrente continua a bassa tensione, nell'intervallo da 10V DC a 31,2V DC.

In che modo questo hardware trasferisce blocchi di dati discreti a un PLC centrale?

L'unità trasmette i bit dei dati di canale attraverso il backplane locale FlexBus a un adattatore di rete, che mappa i dati nei registri di rete.
