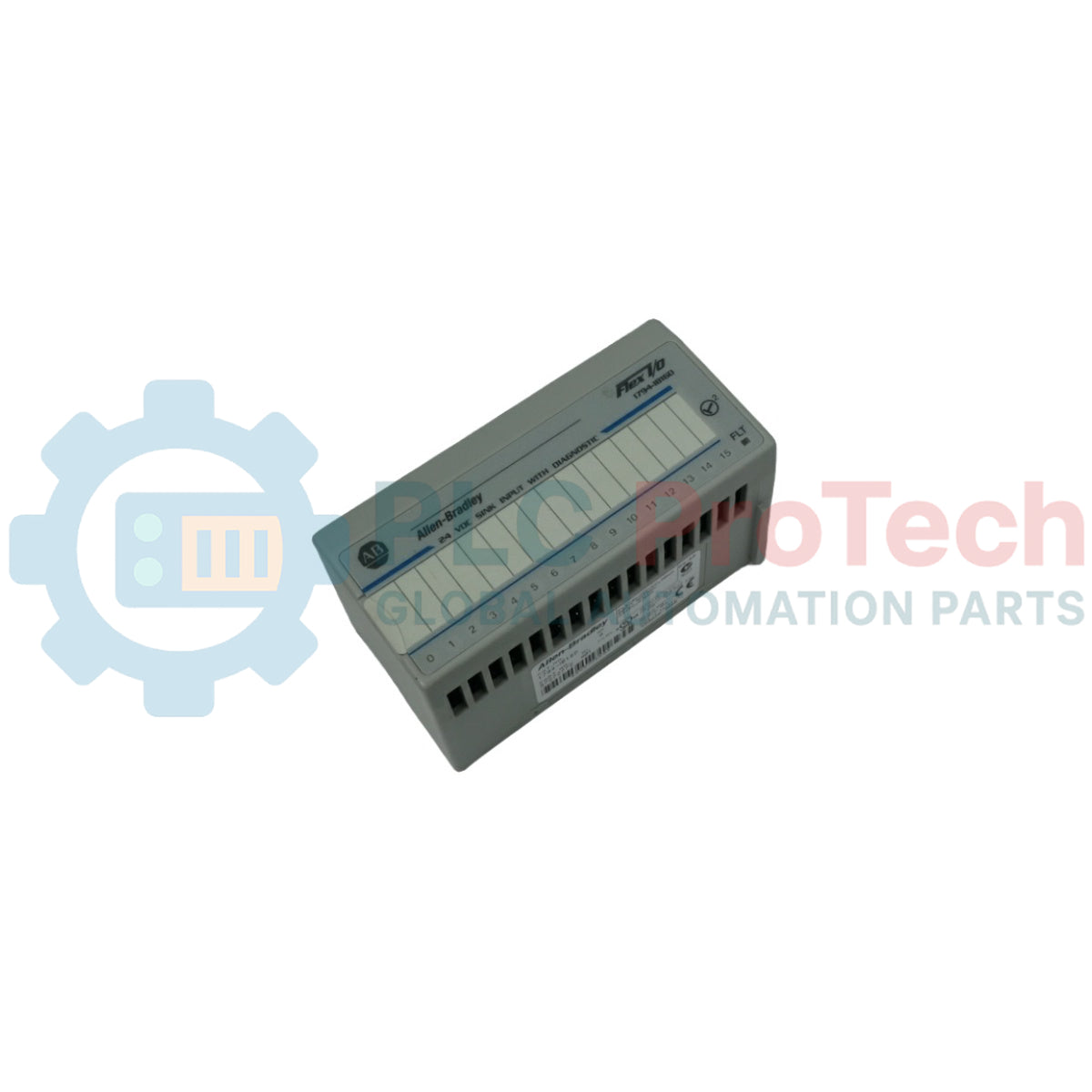

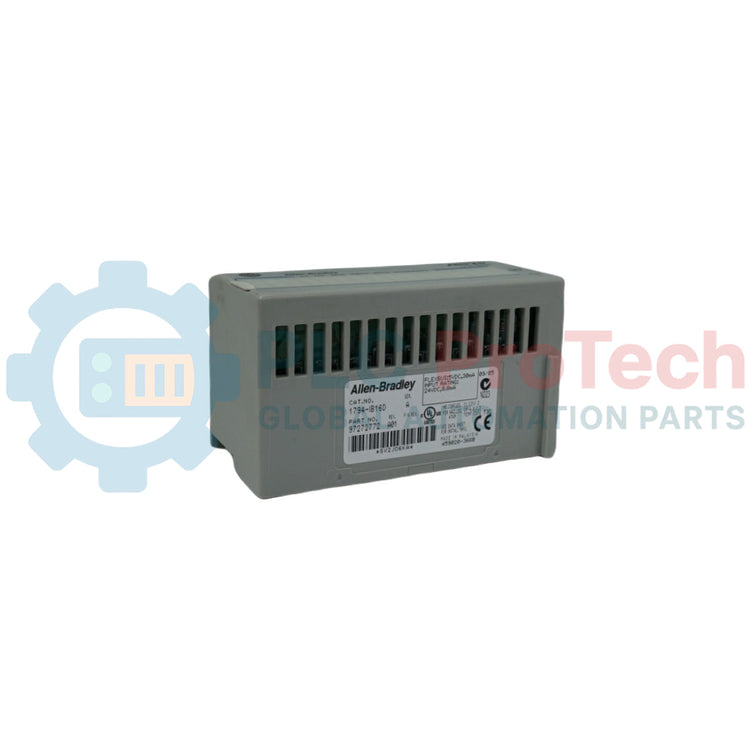

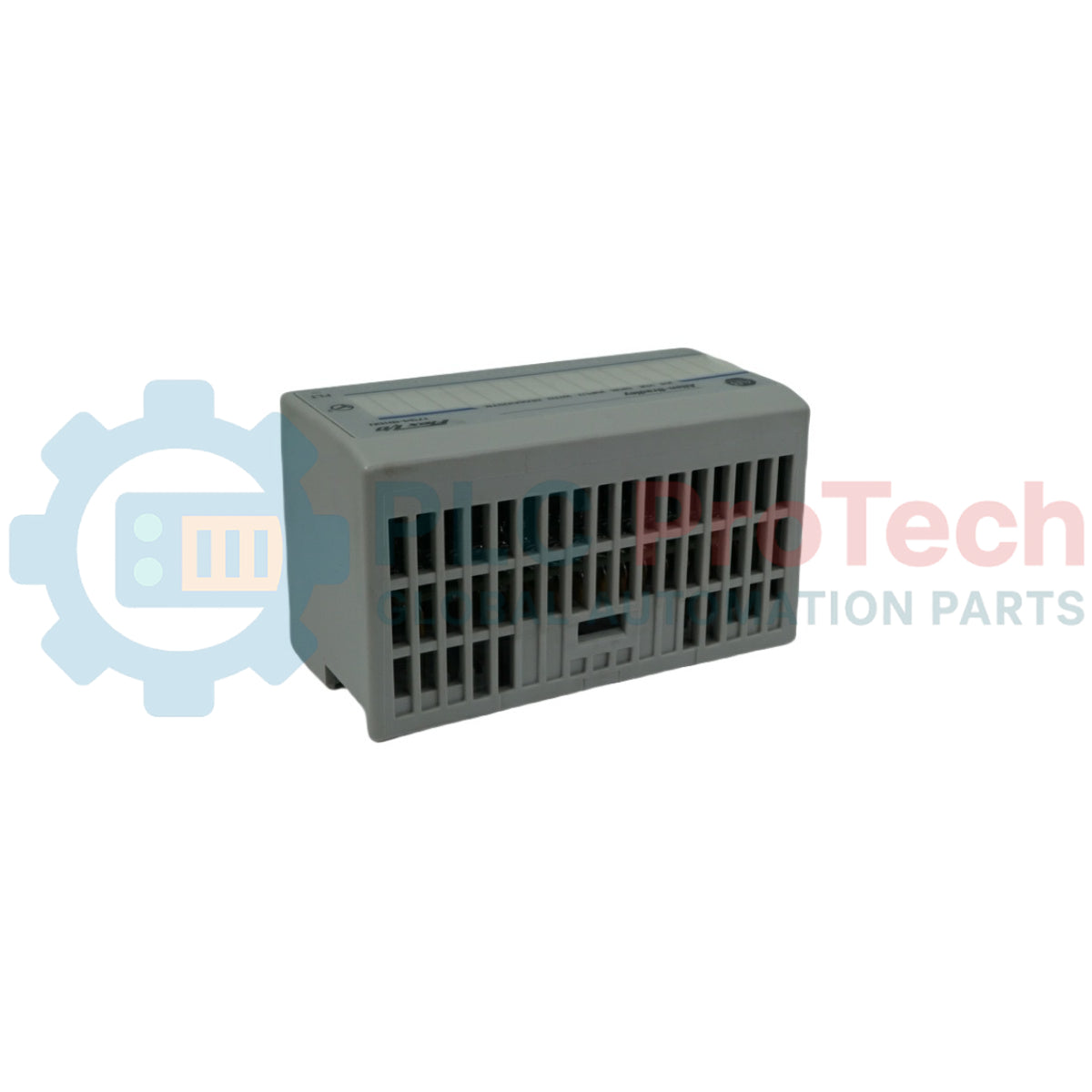

Modulo di ingresso digitale sink FLEX I/O Allen-Bradley 1794-IB16D con diagnostica

Descrizione

1794-IB16D è un componente hardware digitale ad alta densità progettato per la piattaforma terminale di rete distribuita FLEX I/O. Questo modulo di ingresso digitale a 24 V CC è progettato per monitorare ed elaborare le condizioni binarie sul campo, eseguendo al contempo una diagnostica elettronica completa a livello di punto. Operando in una configurazione a dissipazione di corrente, i circuiti interni convogliano l'elettricità dalla strumentazione di campo a sorgente attraverso i relativi nodi di rilevamento fino a una barra di ritorno comune centralizzata, stabilendo una classificazione precisa degli stati logici e l'isolamento dei guasti nelle reti industriali.

Dotato di sedici canali di ingresso a dissipazione di corrente, il dispositivo integra una diagnostica elettronica avanzata in grado di identificare i guasti di linea, inclusi fili interrotti, cortocircuiti dei canali e condizioni di polarità inversa dell'alimentazione esterna dei sensori. Quando viene soddisfatto un criterio di guasto della linea attiva, 1794-IB16D registra il bit di errore corrispondente nei registri di memoria del sistema e illumina una matrice di indicatori dedicata sul pannello frontale, notificando il controller master centralizzato senza interrompere il funzionamento dei canali adiacenti. Il modulo comunica tramite backplane EtherNet/IP, ControlNet o DeviceNet, risultando tipico nelle installazioni di processo critiche, come i processi continui di dosaggio petrolchimico, le linee automatizzate di assemblaggio automobilistico, gli impianti municipali di pompaggio dell'acqua e le reti di automazione del confezionamento, dove la visibilità immediata delle linee dei sensori è indispensabile per mantenere la sicurezza e la continuità operativa dell'impianto.

Caratteristiche

• Sedici canali di ingresso discreti a dissipazione di corrente con diagnostica elettronica completa a livello di punto.
• Rilevamento automatico in tempo reale dei guasti di circuito aperto, dei cortocircuiti sul campo e dell'inversione della polarità dell'alimentazione esterna.
• Parametri di segnalazione dello stato che associano direttamente i bit di guasto diagnostici al processore del controller.
• Supporto per la rimozione e l'inserimento sotto tensione (RIUP), consentendo la manutenzione in servizio senza interrompere il bus.
• Matrice LED frontale individuale che fornisce la visualizzazione dello stato sia della logica dei segnali sia dei codici di guasto.

Applicazioni

• Monitoraggio dei circuiti di strumentazione di processo con controllo continuo del percorso dei cavi dei sensori.
• Sistemi automatizzati di trasporto dei materiali che richiedono l'identificazione rapida dei guasti da cortocircuito.
• Interruttori di interblocco di sicurezza critici, guide dei cancelli di emergenza e verifica del feedback della posizione delle valvole.
• Sensori per impianti di miscelazione petrolchimica installati in quadri elettrici remoti non climatizzati.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

Montaggio su guida DIN

Agganciare i ganci superiori di ritenzione meccanica sul pannello posteriore dell'alloggiamento del modulo al bordo superiore di una guida DIN standard da 35 mm zincata. Premere verso il basso e ruotare verso l'interno la parte inferiore dell'involucro finché il gruppo di chiusura in acciaio azionato a molla non scatta saldamente attorno al bordo inferiore della guida.

Compatibilità e inserimento della base per morsetti

Montare questo modulo esclusivamente su un'unità base per morsetti 1794-TB32 o 1794-TB32S preinstallata. Ruotare il commutatore a chiave della base per morsetti in senso orario fino alla posizione 2 prima di tentare l'inserimento. Allineare la barra di allineamento fisica sul lato inferiore del modulo con la scanalatura guida sulla base e premere con decisione finché i fermi laterali non risultano a filo.

Cablaggio dei sensori da campo

Collegare i segnali di ingresso discreti ai morsetti della riga A da 0 a 15. Collegare i circuiti di alimentazione dei sensori corrispondenti ai morsetti della riga B da 17 a 32. Per i dispositivi da campo a 2 fili, utilizzare i morsetti di ingresso e di alimentazione del sensore designati; per i dispositivi da campo a 3 fili, collegare il conduttore di terra del dispositivo ai nodi comuni della riga C. Non collegare segnali ai morsetti 16 o 33.

Circuito di alimentazione diagnostica esterna

Fornire un'alimentazione operativa esterna a 24 V CC ai morsetti +V2 (43, 45, 47 o 49) sulla riga C. Questo percorso di alimentazione separato è necessario per alimentare l'elettronica di monitoraggio a livello di punto ed eseguire diagnosi continue di fili aperti e cortocircuiti del sensore.

Domande frequenti

Cosa distingue questo modulo diagnostico dal modello standard 1794-IB16?

Questo modulo integra circuiti diagnostici elettronici che rilevano automaticamente fili aperti, cortocircuiti di campo e condizioni di polarità inversa dell'alimentazione esterna del sensore.

Quali varianti di base per morsetti devono essere utilizzate con questo modulo?

Il modulo richiede la disposizione ad alta densità fornita dalle basi per morsetti 1794-TB32 o 1794-TB32S.

Come segnala il modulo che un cavo del sensore è stato tranciato?

Attiva uno specifico bit di errore del canale nel registro logico e accende l'indicatore rosso di stato diagnostico sul pannello frontale per il singolo canale.

Quale tipo di configurazione di commutazione è supportato dai punti di ingresso?

L'unità presenta una configurazione a assorbimento di corrente, ovvero accetta la corrente proveniente dalla strumentazione di campo esterna a sorgente di corrente.

È possibile sostituire questo modulo a caldo durante i cicli di funzionamento del sistema centrale?

Sì, supporta la rimozione e l'inserimento sotto tensione, consentendo la sostituzione dei moduli in funzione senza interrompere le comunicazioni di rete sul segmento di bus locale.

Quale soglia di tensione definisce lo stato logico disattivato di un canale di ingresso?

Un canale di ingresso viene letto come disattivato quando la tensione in ingresso scende al di sotto di 5,0 V CC o la corrente del circuito scende al di sotto di 1,5 mA.

È necessaria un'alimentazione esterna separata per abilitare i circuiti diagnostici dei canali?

Sì, è necessario collegare un'alimentazione esterna a 24 V CC ai percorsi dei morsetti +V2 sulla riga C per alimentare la diagnostica di campo integrata.

Qual è la funzione dei morsetti della riga B sulla base 1794-TB32?

Dispongono di singoli morsetti di alimentazione diagnostica del sensore per ciascun canale di ingresso corrispondente, consentendo al modulo di monitorare l'assorbimento di corrente per ogni punto.

Questa unità può elaborare segnali di campo in corrente alternata ad alta tensione?

No, questo modulo è progettato esclusivamente per applicazioni in corrente continua con tensione compresa tra 10 V CC e 31,2 V CC.

Come si regolano i tempi di filtro degli ingressi per eliminare i rimbalzi dei contatti?

I tempi del filtro digitale possono essere configurati tramite il software di programmazione per soddisfare le esigenze di risposta del segnale dell'applicazione.
