Modulo di ingresso digitale Allen-Bradley 1794-IB8 FLEX I/O

Descrizione

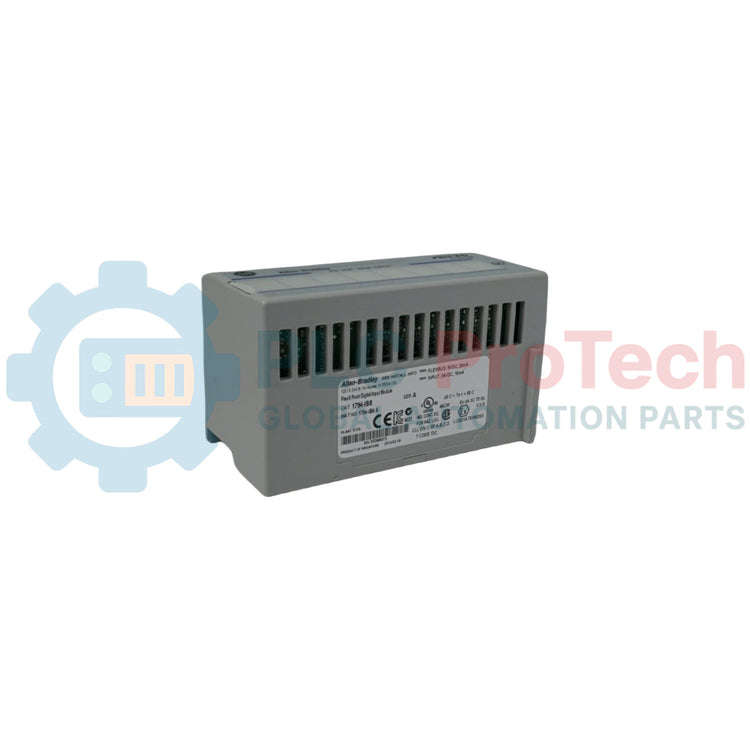

Il 1794-IB8 è un componente hardware discreto progettato per la piattaforma di ingressi/uscite distribuiti FLEX I/O. Questo modulo di ingresso digitale a 24 V CC è progettato per monitorare condizioni binarie sul campo, convertendo i potenziali di tensione elevati provenienti dai dispositivi di rilevamento industriali in bit di stato digitali per il processore del sistema. Operando in una configurazione sinking, l'unità rileva la corrente che passa dagli elementi di campo sourcing attraverso il circuito di ingresso fino alla barra di ritorno comune, creando un'interfaccia chiara tra gli interruttori dell'impianto fisico e i registri della logica digitale.

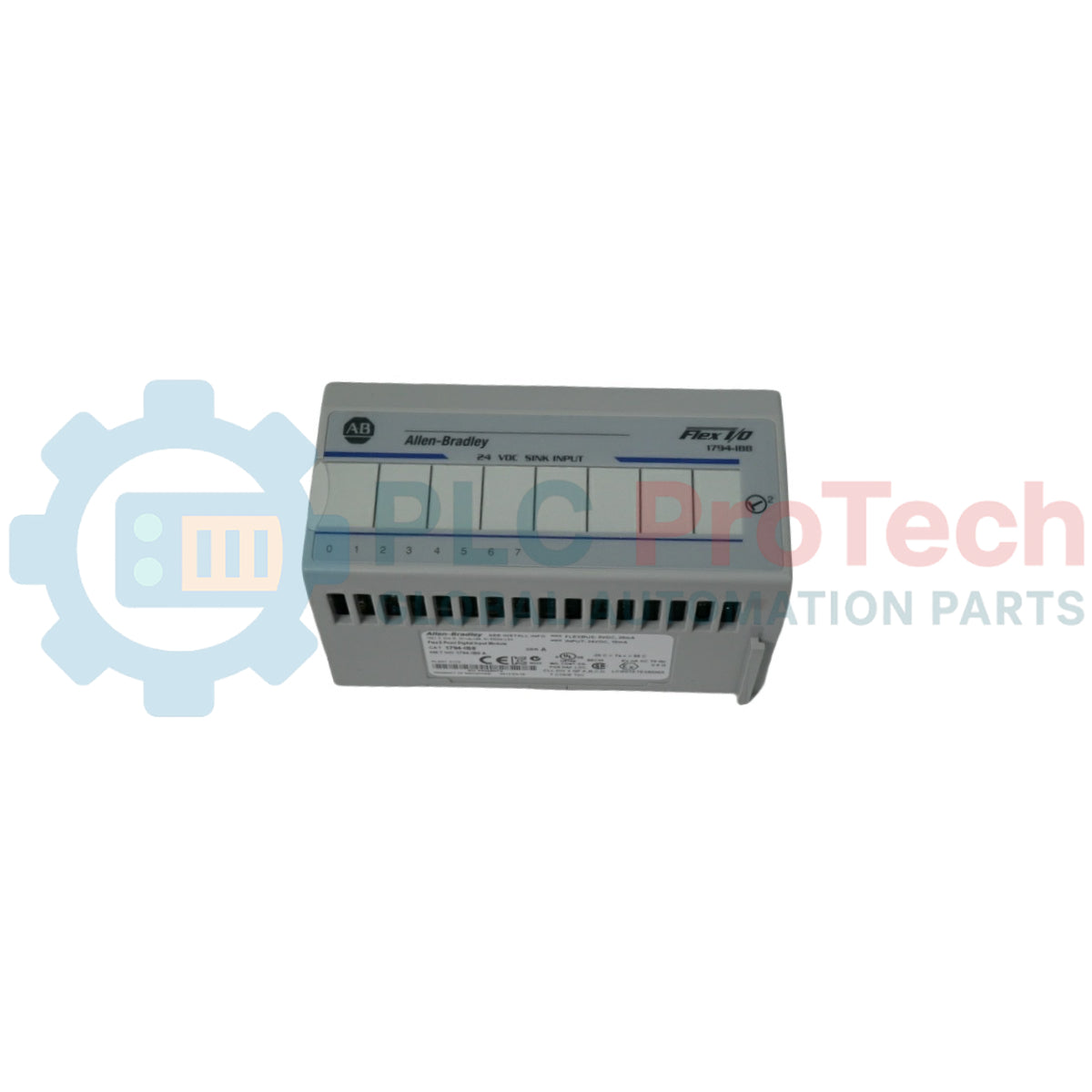

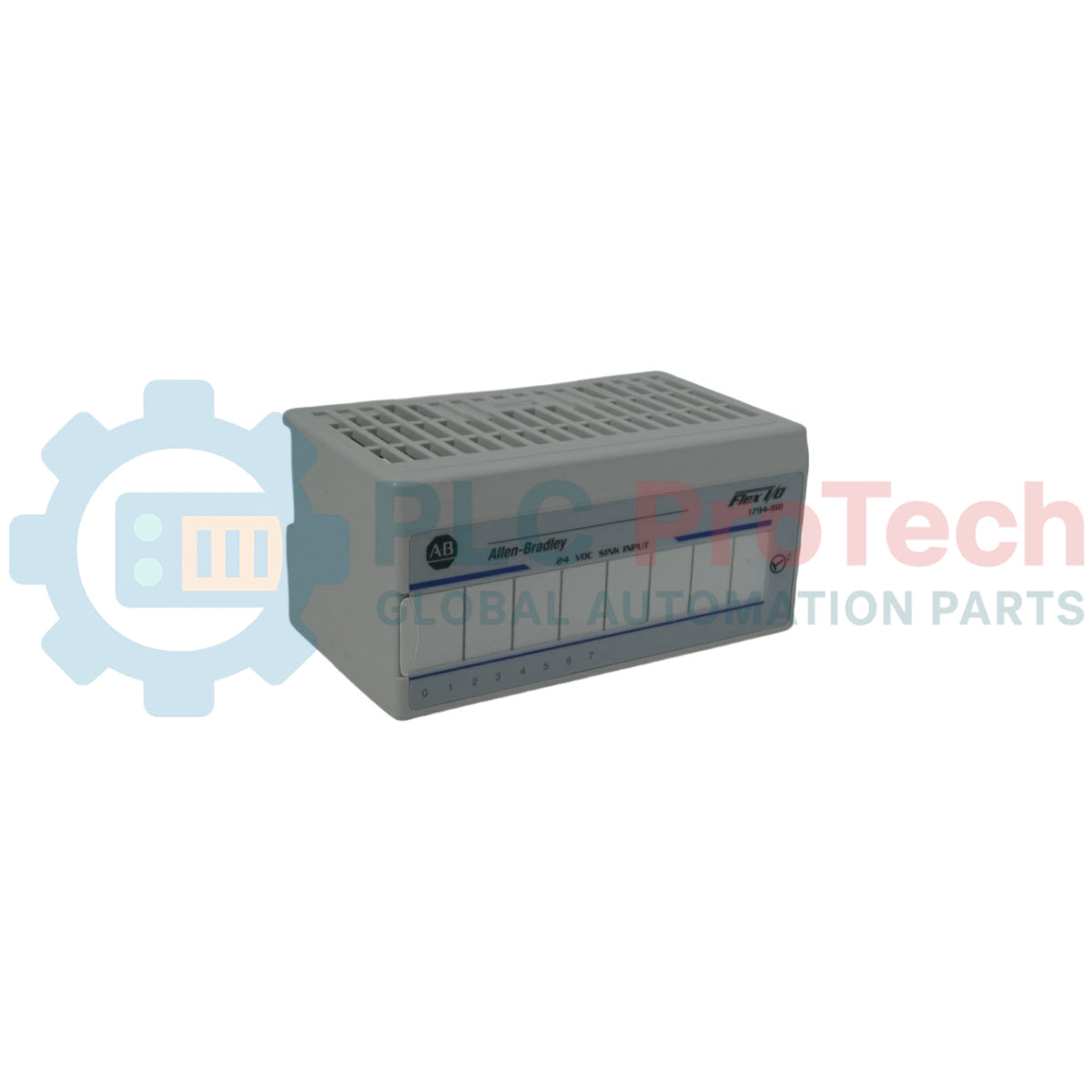

Dotato di otto canali di ingresso indipendenti e non isolati, il dispositivo instrada i segnali di campo verso un controllore logico programmabile centralizzato tramite un adattatore di rete FLEX I/O compatibile, attraverso backplane EtherNet/IP, ControlNet o DeviceNet. Il 1794-IB8 si collega direttamente a un'unità base per morsetti specializzata che fissa il modulo alle strutture di montaggio industriali standard. Questo tipo di modulo è generalmente integrato in applicazioni manifatturiere, impianti per la movimentazione dei materiali, centri logistici di smistamento e pannelli di gestione delle infrastrutture idriche che richiedono un'aggregazione affidabile dei sensori con un numero ridotto di canali.

Caratteristiche

• Otto canali di ingresso discreti sinking per il monitoraggio sul campo distribuito a bassa densità.
• Funzionamento nominale a 24 V CC, compatibile con i sensori di prossimità e gli interruttori industriali standard.
• Supporto per la rimozione e l'inserimento sotto tensione (RIUP) per agevolare cicli di manutenzione rapidi.
• Indicatori LED frontali individuali che visualizzano lo stato digitale in tempo reale di ciascun circuito di ingresso.
• Configurazioni integrate del filtraggio software per ridurre il rimbalzo del segnale dei contatti meccanici.

Applicazioni

• Monitoraggio dello stato degli array di sensori di prossimità e fotocellule.
• Monitoraggio delle stazioni con pulsanti e degli interruttori selettori.
• Interruttore di inceppamento della linea di trasporto e verifica dell'allineamento del cancello di smistamento.
• Registrazione dell'interblocco di sicurezza dell'interruttore di finecorsa meccanico.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

Installazione su guida DIN

Agganciare le fessure di ritenzione superiori del telaio dell'involucro alla flangia superiore del profilo DIN standard da 35 mm. Ruotare verso il basso la parte inferiore dell'alloggiamento finché i meccanismi di bloccaggio inferiori a molla non scattano saldamente attorno alla guida metallica di base.

Inserimento nella base morsetti

Allineare i canali di allineamento strutturali sagomati sul lato inferiore del modulo elettronico con le guide del gruppo base morsetti preinstallato. Spingere il modulo direttamente nella presa finché i fermi laterali non scattano in posizione per fissare l'unità.

Configurazione del cablaggio

Collegare i sensori esterni di tipo sourcing ai terminali da 0 a 7. Assicurarsi che il circuito di tensione operativa esterna da 24 V CC alimenti i dispositivi di campo dalla guida di alimentazione corrispondente sul blocco morsetti, così da mantenere un percorso di ritorno comune corretto.

Integrità e instradamento del segnale

Isolare le linee di ingresso in corrente continua a bassa tensione dalle linee elettriche in corrente alternata ad alta tensione, dalle alimentazioni dei motori elettrici e dai campi di commutazione induttivi per impedire che il rumore elettromagnetico ambientale generi false transizioni degli ingressi.

FAQ

Qual è la configurazione elettrica di commutazione di questo modulo?

Il modulo utilizza una configurazione sinking, che richiede che i dispositivi di campo collegati forniscano corrente al terminale di ingresso.

I singoli canali di ingresso sono isolati elettricamente l'uno dall'altro?

No, gli otto canali di ingresso condividono una guida di riferimento della massa interna comune all'interno del gruppo del modulo.

Un tecnico può sostituire a caldo questo dispositivo durante il funzionamento dell'impianto?

Sì, supporta la rimozione e l'inserimento sotto tensione, consentendo la sostituzione del modulo senza interrompere l'alimentazione dell'intero gruppo.

Quali modelli di base morsetti possono essere utilizzati per montare questa unità?

È compatibile con i gruppi base morsetti standard, inclusi i modelli 1794-TB2, 1794-TB3, 1794-TB3S e 1794-TBN.

Come si può prevenire il rimbalzo ad alta frequenza del segnale generato da un interruttore meccanico?

Il tempo del filtro dell'ingresso digitale può essere regolato nei parametri di configurazione del controller per stabilizzare i segnali rumorosi provenienti dal campo.

Cosa indicano gli indicatori LED gialli sul pannello frontale?

Ogni indicatore si accende quando il canale di ingresso corrispondente rileva un parametro di tensione nello stato attivo.

Il modulo richiede un'alimentazione esterna per funzionare?

Sì, è necessario collegare una fonte di alimentazione nominale da 24 V CC al blocco della base morsetti per alimentare i circuiti di ingresso interni lato campo.

Quale tensione costituisce lo stato logico disattivato di un canale?

Un canale di ingresso risulta disattivato quando la tensione scende al di sotto di 5,0 V CC o la corrente del circuito di ingresso scende al di sotto di 1,5 mA.

Questo dispositivo può elaborare i segnali provenienti da interruttori di finecorsa a 120 V CA?

No, questo modulo è progettato esclusivamente per intervalli di corrente continua a bassa tensione compresi tra 10 V CC e 31,2 V CC.

Come vengono inviati i dati di ingresso da questo modulo a un processore ControlLogix?

L'unità trasmette i valori dei registri attraverso il backplane FlexBus locale a un modulo adattatore di rete, che inoltra quindi i dati al controller centrale.
