Allen-Bradley

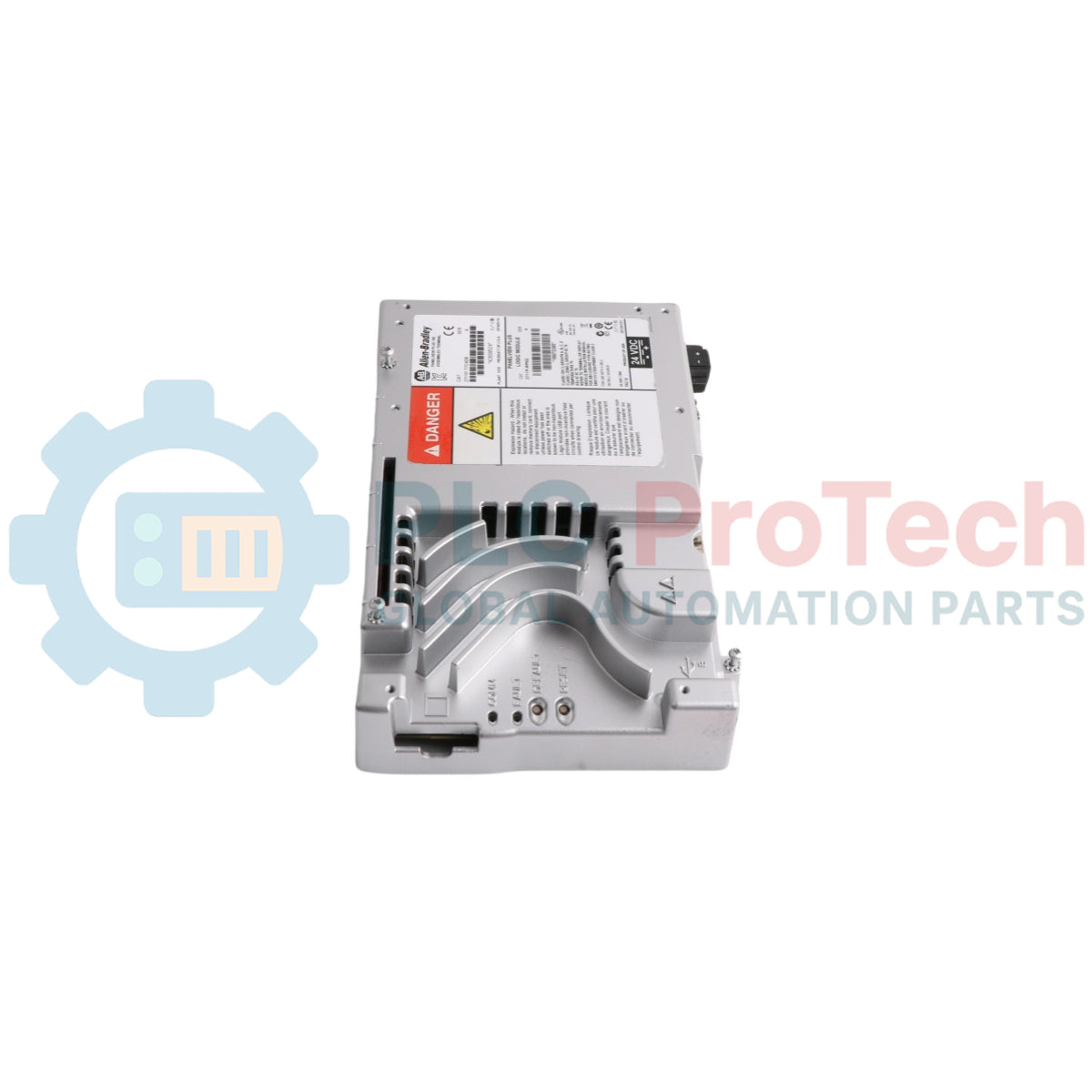

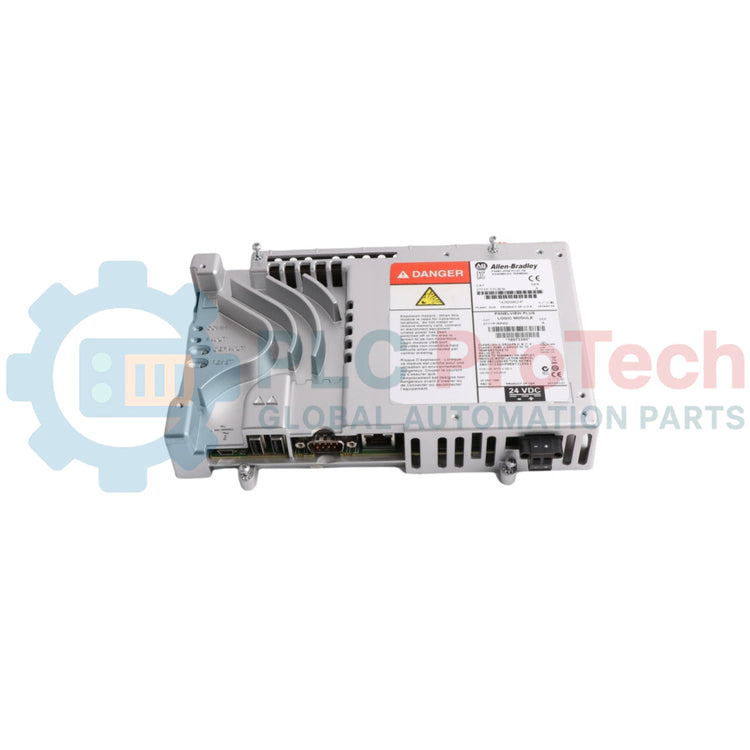

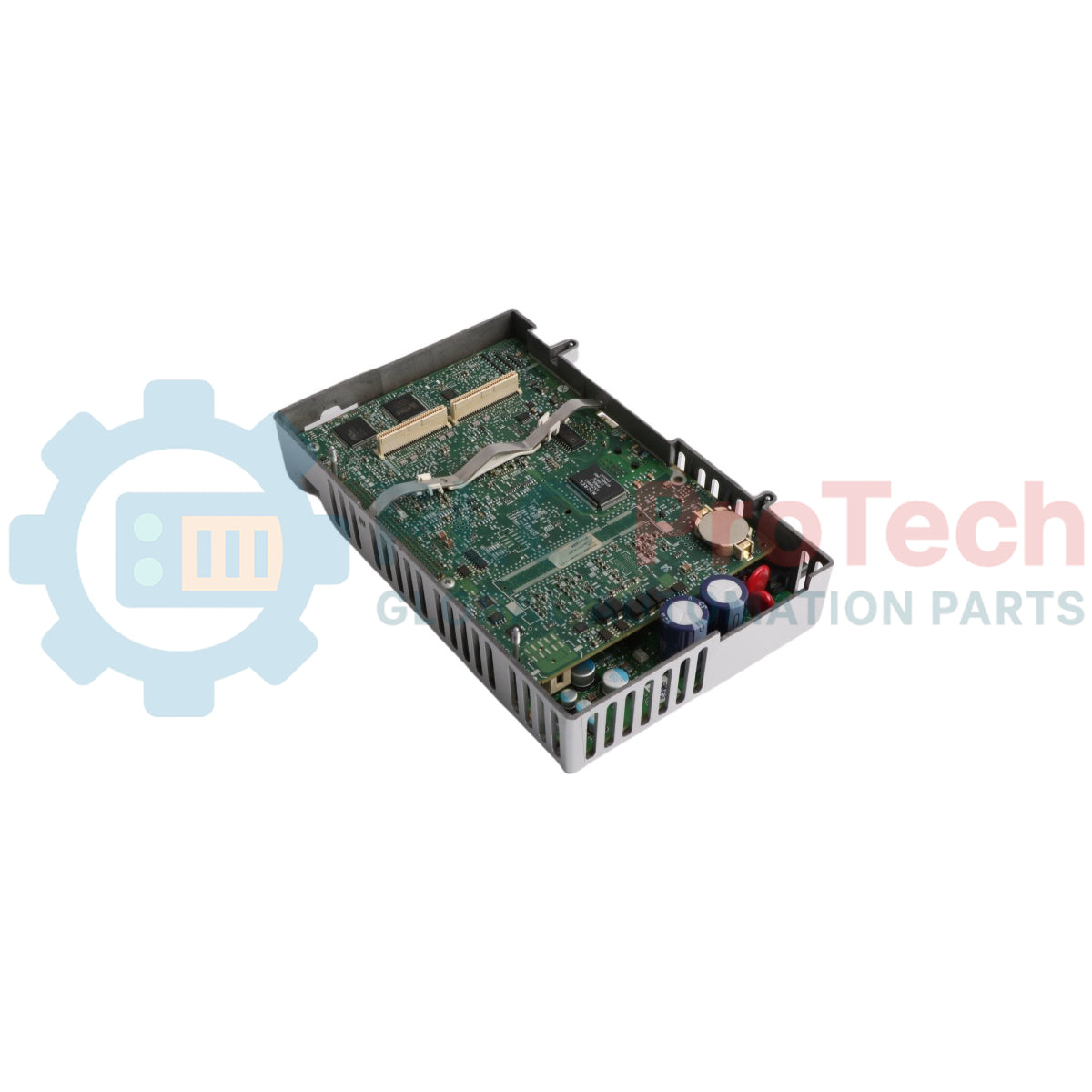

Allen-Bradley 2711P-RP8D PanelView Plus 6 700-1500 Modulo logico

SKU 2711P-RP8D

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 2711P-RP8D
Origin United States
Product Type: Moduli logici HMI
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.9 kg
Dimensions: 230 x 140 x 55 mm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Quantità

Call sales Contact

Product Description

Descrizione

Il 2711P-RP8D è un modulo logico alimentato in CC per i terminali PanelView Plus 6 700-1500. Fornisce le funzioni di elaborazione, memoria, sistema operativo, comunicazione e archiviazione necessarie al terminale dell'interfaccia operatore.

Il modulo si collega a un modulo display compatibile 700, 1000, 1250 o 1500. La struttura modulare supporta l'installazione sul campo, la sostituzione dei componenti e la configurazione del terminale senza sostituire l'intera interfaccia operatore.

Il modulo logico esegue applicazioni FactoryTalk View Machine Edition su Windows CE 6.0. Supporta FactoryTalk ViewPoint per l'accesso tramite browser a un'applicazione HMI in esecuzione.

Le risorse di comunicazione integrate includono Ethernet, RS-232 e due porte host USB. Un'interfaccia di rete separata accetta moduli di comunicazione opzionali per connessioni di rete aggiuntive.

Funzionalità

Modulo logico modulare sostituibile sul campo
Compatibile con moduli display ordinati separatamente
Supporta le configurazioni dei terminali 700, 1000, 1250 e 1500
Esegue applicazioni HMI FactoryTalk View Machine Edition
Supporta l'accesso remoto FactoryTalk ViewPoint
Interfaccia di rete per moduli di comunicazione opzionali
Supporto per l'archiviazione su schede Secure Digital
Orologio in tempo reale con batteria tampone
Indicatori dello stato della comunicazione e dei guasti
Interruttore di ripristino per il riavvio del terminale
Interruttore predefinito per le operazioni di manutenzione
Compatibile con il modulo display ad alta luminosità 1250

Applicazioni

Applicazioni HMI a livello macchina
Monitoraggio e controllo da parte dell'operatore
Visualizzazione dello stato del processo
Interfacce per apparecchiature di produzione
Riparazione del terminale PanelView Plus 6
Sostituzione dei componenti del terminale esistente
Configurazione e aggiornamenti del sistema HMI
Visualizzazione del controller Rockwell Automation
Monitoraggio HMI remoto tramite FactoryTalk ViewPoint

Informazioni per l'ordine

Parametro	Informazioni
Numero di catalogo	2711P-RP8D
Identificatore univoco del prodotto	2711P-RP8D
UPC	612598876877
Descrizione del prodotto	Modulo logico PanelView Plus 6 700-1500
Ingresso di alimentazione	CC
Configurazione delle funzionalità	Windows CE 6.0, senza opzioni di funzionalità estese
Tempo di consegna stimato	11 giorni
Durata della garanzia standard	1 anno
Paese di origine	Stati Uniti d'America
Stato del ciclo di vita	Discontinuato
Data di dismissione	30 settembre 2023
Categoria di sostituzione	Sostituzione tecnica

Specifiche tecniche

Generale

Parametro	Specifiche
Marchio	Allen-Bradley
Numero di catalogo	2711P-RP8D
Tipo di prodotto	Modulo logico HMI
Famiglia di prodotti	PanelView Plus 6
Gamma di terminali compatibili	700, 1000, 1250 e 1500
Configurazione di alimentazione	CC
Paese di origine	Stati Uniti d'America
Certificazione marina	Certificato per uso marino

Memoria e software

Parametro	Specifiche
RAM	512 MB
Memoria non volatile	512 MB
Memoria utente libera	Circa 79 MB
Sistema operativo	Windows CE 6.0
Runtime HMI	Runtime FactoryTalk View Machine Edition, versione 6.0 o successiva
Software HMI remoto	FactoryTalk ViewPoint, versione 1.2 o successiva
Funzionalità estese	Non incluso

Requisiti di alimentazione

Parametro	Specifiche
Tipo di alimentazione	CC isolata
Tensione di ingresso nominale	24V DC
Intervallo della tensione di ingresso	18...32V DC
Consumo energetico massimo del terminale	70 W massimo
Corrente massima a 24V DC	2.9 A
Protezione dall'inversione di polarità	Protetto internamente

Comunicazione

Parametro	Specifiche
Porta Ethernet	10/100 BaseT, Auto MDI/MDI-X
Funzione Ethernet	Comunicazione con il controllore
Porta seriale	RS-232
Funzioni RS-232	Comunicazione con il controllore, stampa e trasferimento di file
Porte host USB	Due porte USB 2.0 ad alta velocità di tipo A
Interfaccia del modulo opzionale	Connettore di interfaccia di rete per un modulo di comunicazione opzionale
Supporto di rete opzionale	DH+/DH-485, ControlNet o Ethernet aggiuntivo tramite il modulo di comunicazione appropriato

Memoria e hardware

Parametro	Specifiche
Memoria rimovibile	Slot per scheda Secure Digital
Schede SD supportate	1784-SDx e 1784-SDHCx
Orologio in tempo reale	Con batteria tampone
Espansione	Singolo slot PCI
Indicazione dello stato	Indicatori di comunicazione e guasto
Comandi di manutenzione	Interruttore di ripristino e interruttore predefinito

Collegamenti/Interfacce

Interfaccia	Funzione
Ingresso alimentazione DC	Collega l'alimentazione isolata a 18...32V DC
Porta Ethernet	Fornisce la comunicazione con il controllore e con la rete tramite 10/100 BaseT
Porta RS-232	Supporta la comunicazione con il controllore, la stampa e il trasferimento di file
Porta host USB 1	Collega le periferiche USB supportate
Porta host USB 2	Collega le periferiche USB supportate
Interfaccia del modulo di comunicazione	Accetta un modulo di comunicazione di rete opzionale
Slot per scheda SD	Accetta schede di memoria Secure Digital supportate
Connettori del modulo display	Collega il modulo logico al modulo display compatibile
Slot PCI	Supporta la configurazione di espansione interna
Collegamento a terra	Fornisce il collegamento di terra a bassa impedenza richiesto attraverso il gruppo terminale

Linee guida per l'installazione

Scollegare l'alimentazione del terminale prima di installare o sostituire il modulo logico.
Scollegare tutti i cavi di alimentazione e di comunicazione prima della sostituzione.
Indossare un braccialetto antistatico omologato durante la manipolazione del modulo.
Utilizzare, quando disponibile, una postazione di lavoro antistatica.
Non toccare connettori, pin o componenti dei circuiti interni.
Posizionare il modulo display con il lato frontale rivolto verso il basso su una superficie pulita, piana e stabile.
Allineare i connettori del modulo logico con quelli del modulo display.
Spingere il modulo verso il basso finché non è saldamente in sede.
Serrare le quattro viti imperdibili a 0.58 N.m (5...7 lb.in).
Rimuovere il modulo di comunicazione installato prima di sostituire il modulo logico.
Collegare il modulo logico prima di installare un modulo di comunicazione opzionale.
Non collegare o scollegare i cavi di comunicazione mentre è applicata l'alimentazione.
Utilizzare, ove richiesto, un alimentatore dedicato a 24V DC SELV o PELV.
Collegare il gruppo terminale a una messa a terra a bassa impedenza.
Non collegare DC+ o DC- al terminale di terra.
Conservare i moduli inutilizzati in un imballaggio antistatico.

Conformità e certificazioni

Certificazione	Stato
Certificazione marina	Certificato per uso marino

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Which terminals support the module?

The module supports PanelView Plus 6 700, 1000, 1250, and 1500 terminal configurations.

What power input does the module require?

The module uses an isolated 24V DC supply with an input range of 18 to 32V DC.

How much memory is installed?

The module has 512 MB of RAM and 512 MB of nonvolatile memory, with approximately 79 MB available for user applications.

Which communication interfaces are available?

The module includes Ethernet, RS-232, two USB 2.0 host ports, and an interface for an optional communication module.

Does the module include extended Windows CE features?

No. This catalog number uses Windows CE 6.0 with the standard feature set and does not include the extended feature options.
