Barra di alimentazione Slim Kinetix 6000 Allen-Bradley 2094-PRS3

Descrizione

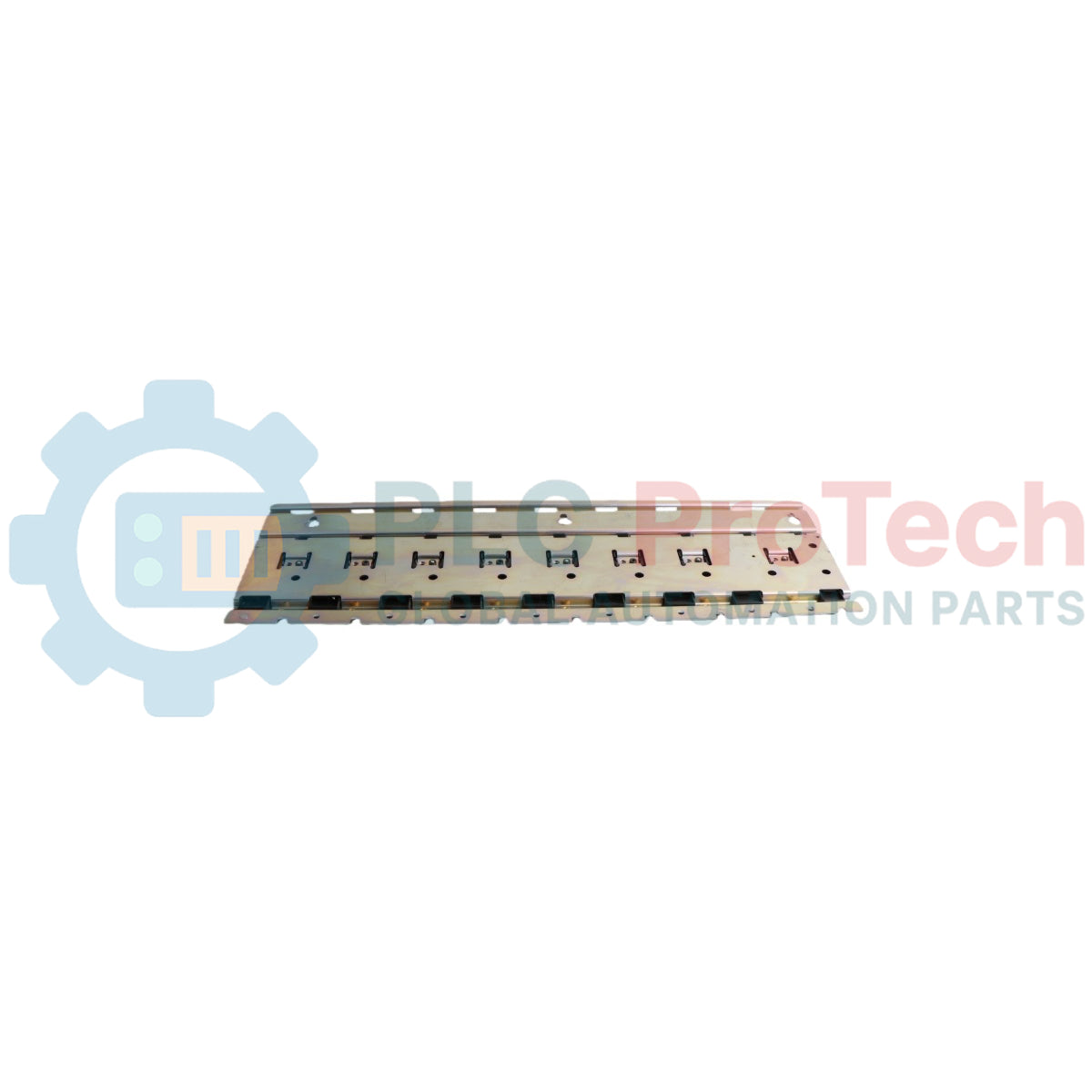

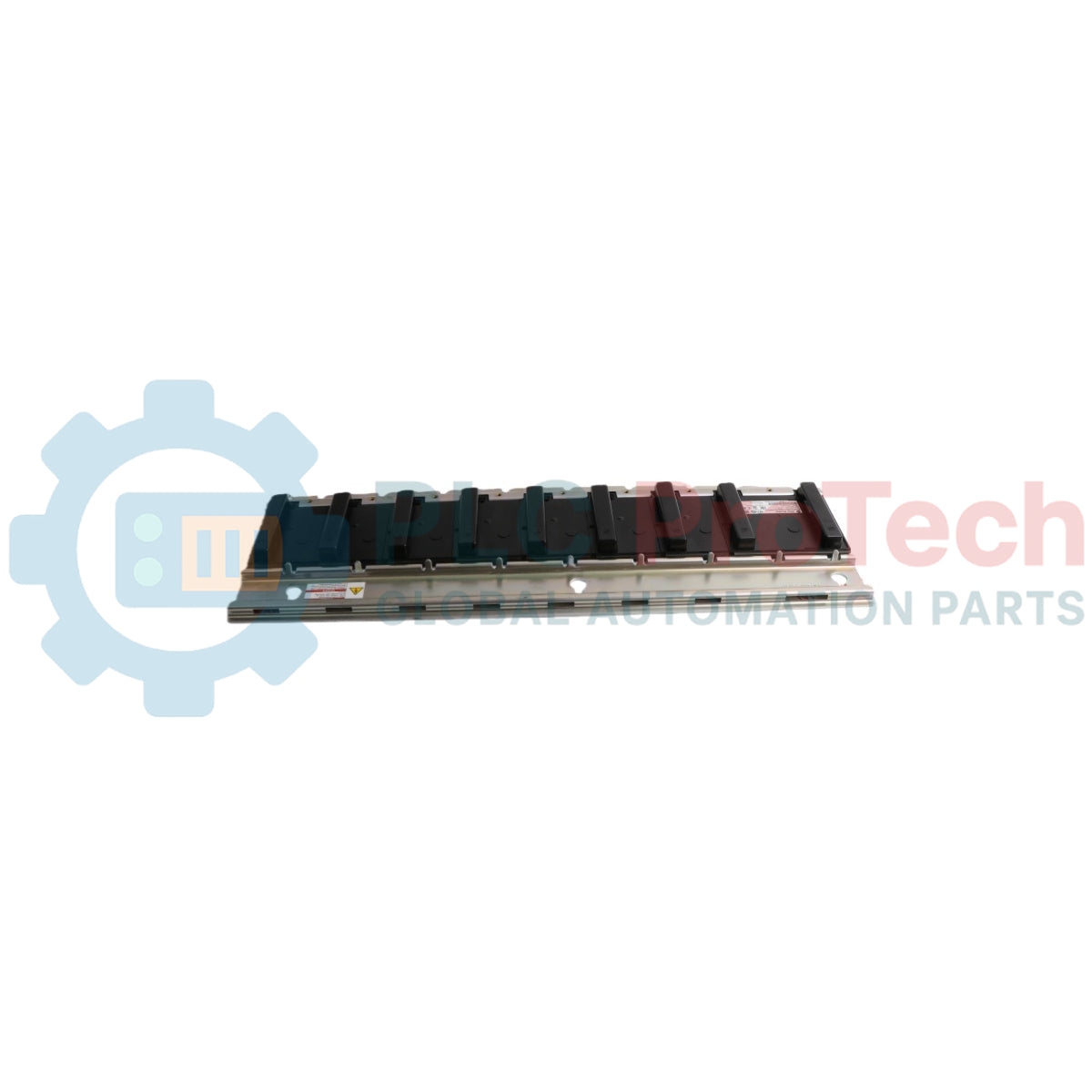

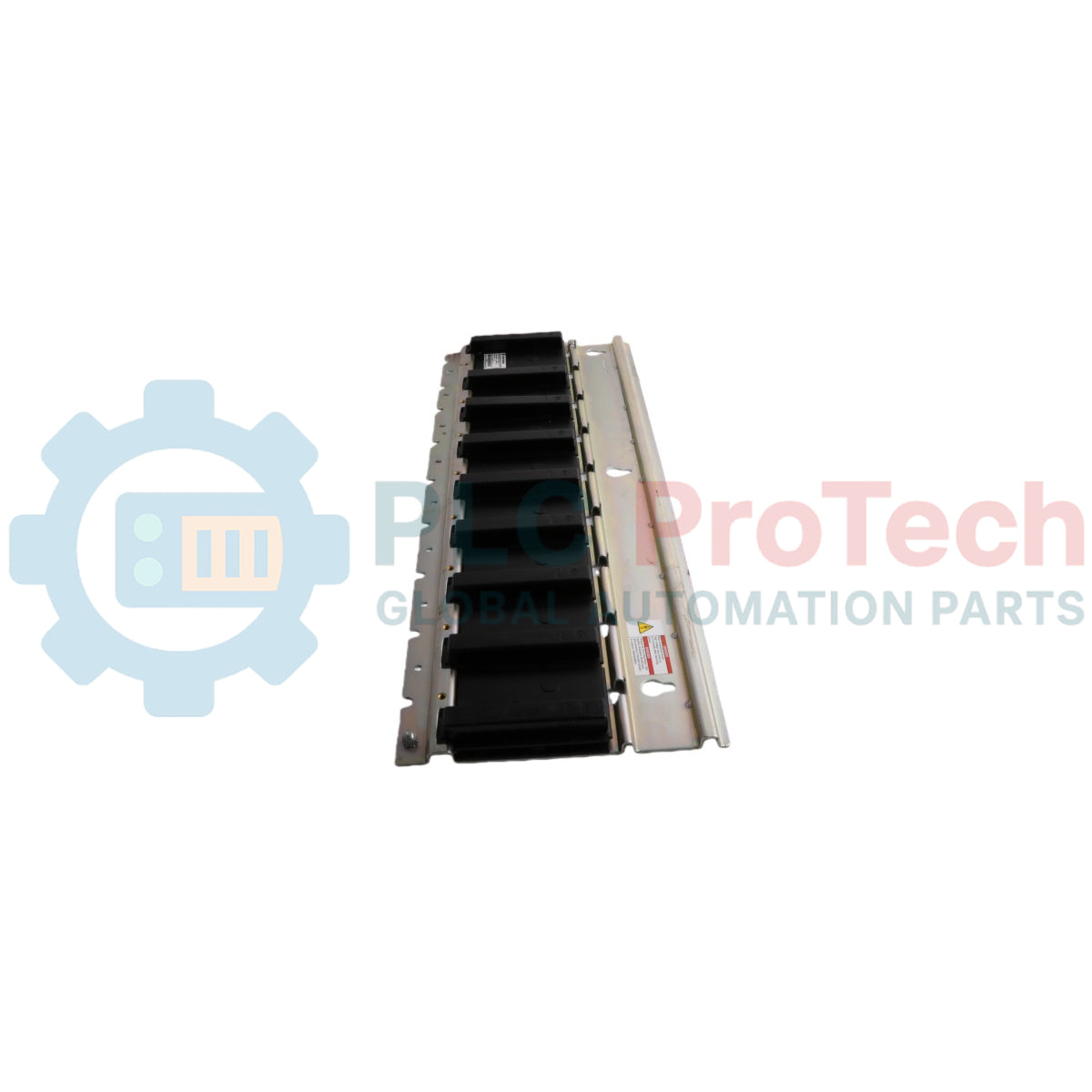

Allen-Bradley 2094-PRS3 è un componente di configurazione di una guida di alimentazione strutturale multiasse, progettato per distribuire la tensione operativa interna del sistema nelle applicazioni di controllo del movimento multiasse. Questa guida hardware sottile integra i percorsi di distribuzione dell'alimentazione nell'infrastruttura dell'azionamento Kinetix 6000, offrendo compatibilità nativa del sistema con reti di azionamenti per motori servo ad alte prestazioni di classe 200 V e 400 V. Progettata per alloggiare fino a tre involucri hardware di movimento indipendenti, l'unità supporta l'installazione di un singolo modulo asse integrato (IAM) insieme a un massimo di due moduli di azionamento specializzati aggiuntivi, inclusi moduli asse standard (AM), unità IPIM di collegamento del modulo di alimentazione integrato, moduli di shunt o configurazioni con riempitivo dello slot. Fungendo da linea di connessione dell'interfaccia di controllo centralizzata, la guida instrada la tensione del bus CC e l'alimentazione dell'architettura di controllo direttamente ai segmenti logici di elaborazione e di azionamento collegati, ottimizzando la disposizione fisica all'interno degli involucri di macchinari complessi.

Caratteristiche

• Piattaforma modulare a tre assi che supporta una posizione per il modulo convertitore e due posizioni per moduli opzionali secondari.
• Ampia compatibilità di interconnessione del sistema, a copertura delle piattaforme di azionamento servo multiasse di classe 200 V e 400 V.
• Completo isolamento fisico dei connettori tramite le coperture protettive dei terminali fornite.
• Struttura del percorso di messa a terra elettrica potenziata, con treccia di massa inclusa da 100 mm.

Applicazioni

• Installazioni su sottopannelli di involucri per azionamenti servo multiasse ad alta densità.
• Circuiti di distribuzione dell'alimentazione per architetture di controllo di motori industriali a 230 VAC o 460 VAC.
• Reti di sincronizzazione dinamica del movimento multiasse che utilizzano le piattaforme Kinetix 6000, 6000M, 6200 e 6500.

Specifiche tecniche

Specifiche elettriche

Specifiche meccaniche

Specifiche generali

Linee guida per l'installazione

• Fissare la guida di montaggio direttamente su un sottopannello dell'involucro in acciaio non verniciato o zincato, per ottimizzare l'integrità del collegamento fisico.
• Montare il modulo asse integrato (IAM) designato nello slot terminale più a sinistra, che funge da vano principale del convertitore del sistema.
• Disporre i moduli aggiuntivi in ordine decrescente di capacità di corrente, da sinistra a destra, lungo le interfacce rimanenti del backplane.
• Collegare saldamente la treccia di massa fornita da 100 mm tra la struttura della guida e il terminale del pannello principale di terra di protezione strutturale.
• Posizionare saldamente le coperture protettive dei terminali incluse su qualsiasi slot non assegnato o e
