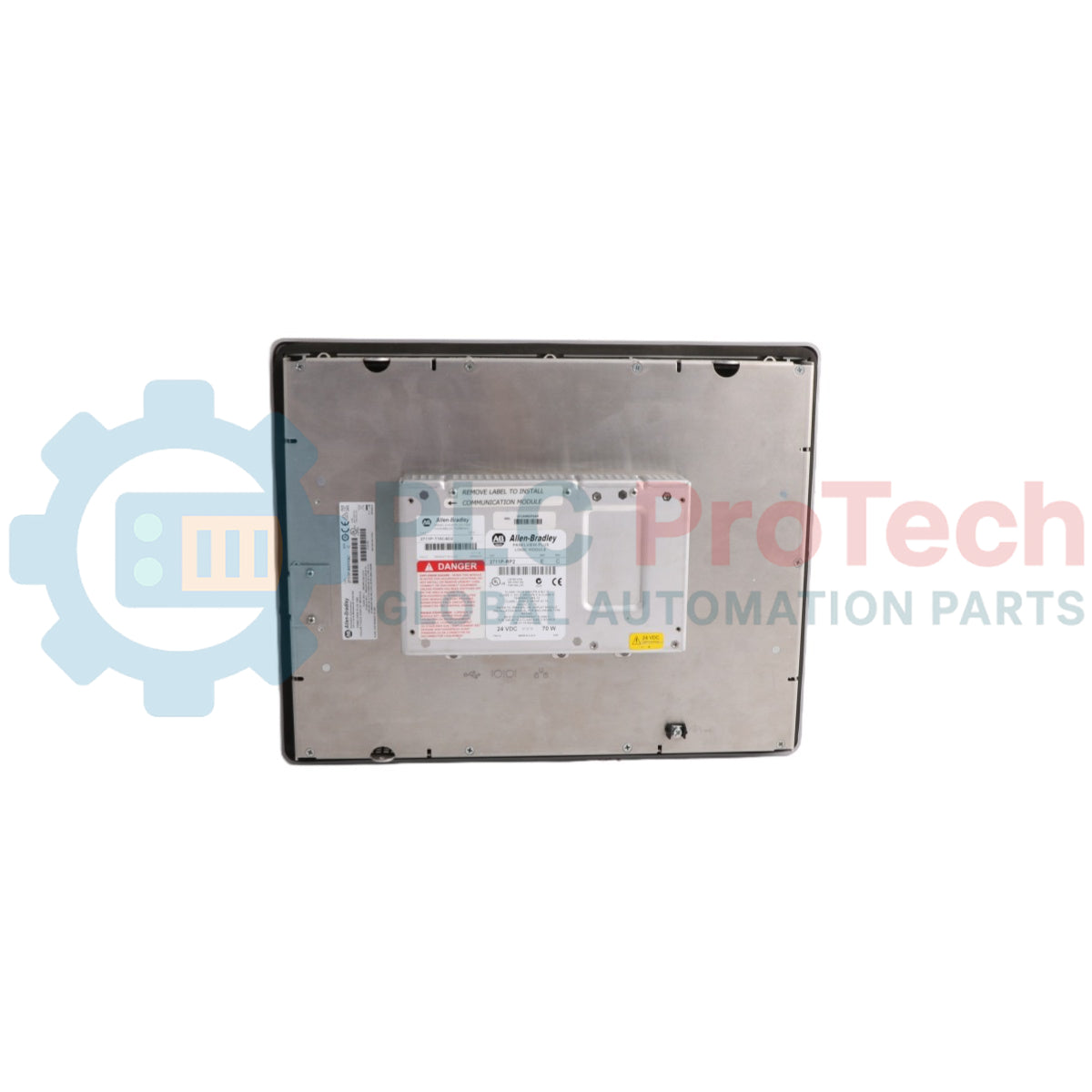

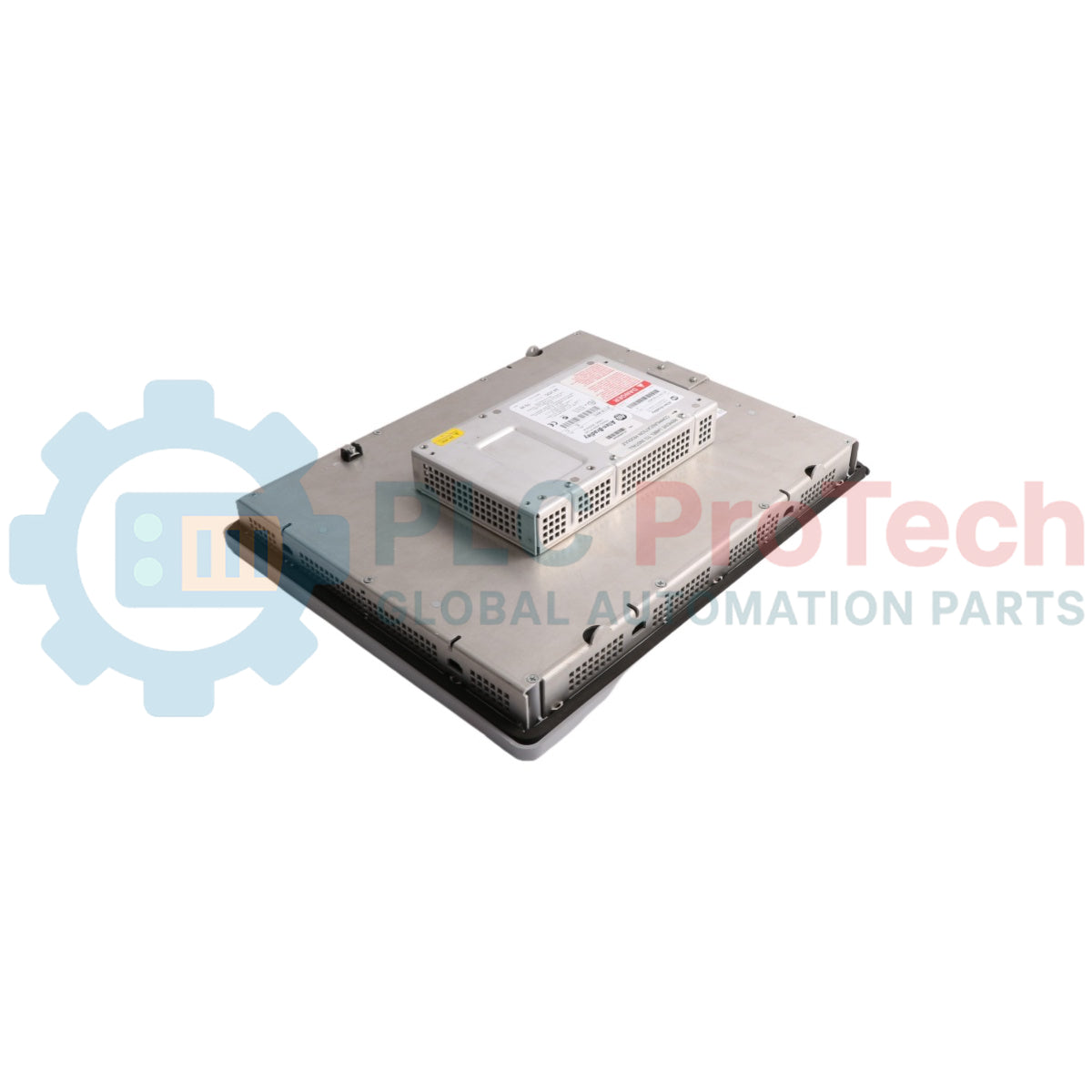

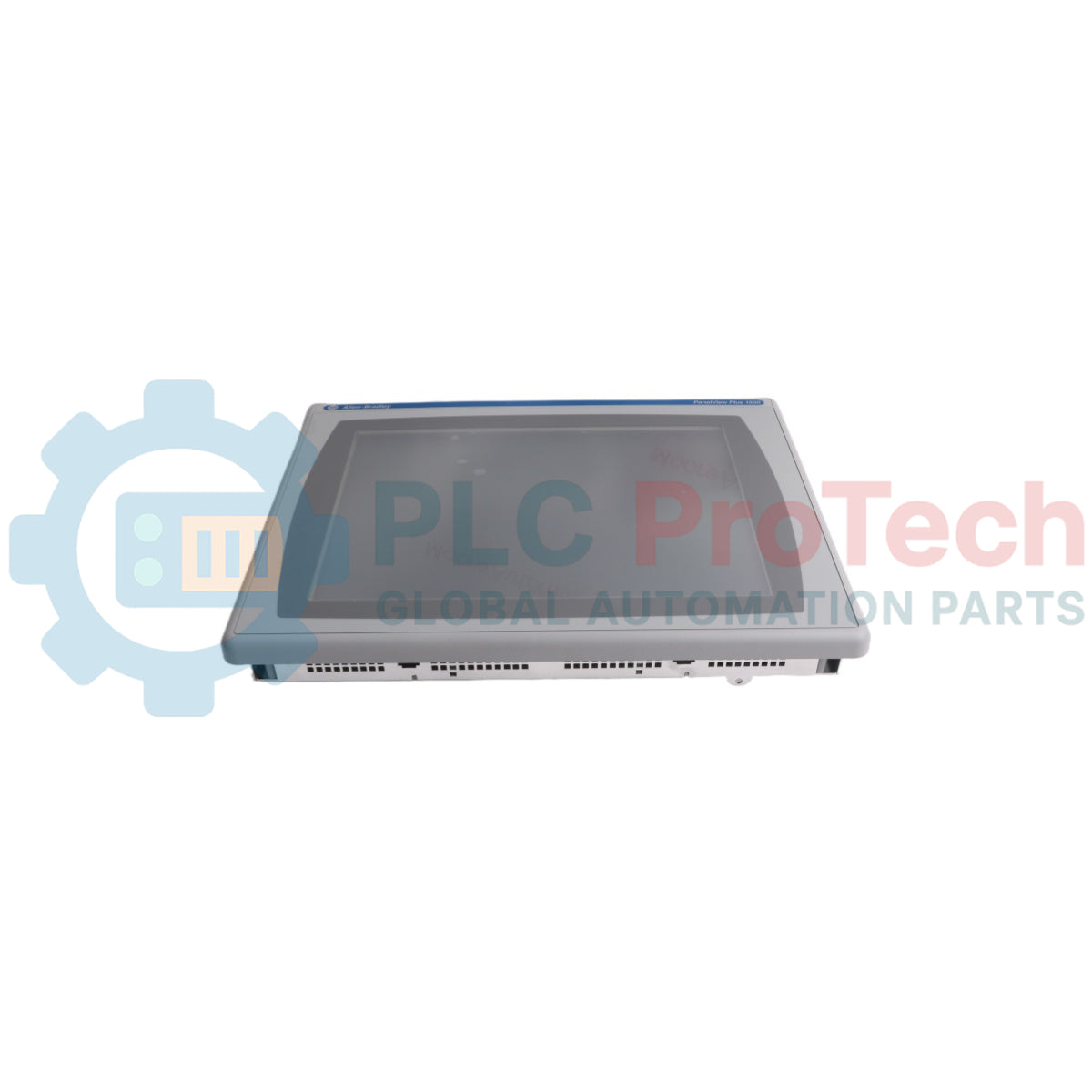

Allen-Bradley 2711P-T15C4A2 PanelView Plus 1500 Terminale HMI touchscreen TFT a matrice attiva a colori

Panoramica del prodotto

Il 2711P-T15C4A2  funziona come una stazione Human-Machine Interface (HMI) ad alte prestazioni, progettata nella piattaforma di rete Allen-Bradley PanelView Plus 1500. Realizzato specificamente per fornire agli operatori industriali il monitoraggio dei processi in tempo reale e il controllo deterministico dei macchinari, questo terminale di visualizzazione opera in ambienti industriali difficili, come impianti di trattamento chimico pesante, strutture municipali di trattamento delle acque e linee di stampaggio automobilistico. Consolidando dati complessi di automazione in array grafici centralizzati ad alta risoluzione, il sistema consente una valutazione immediata dei guasti e regolazioni dei setpoint. Questa visibilità locale permette ai team di manutenzione di evitare diagnosi sul campo lente, ottimizzando direttamente l'efficienza del sistema e riducendo i costosi tempi di inattività della linea di produzione.

Configurazione dell'architettura hardware

Il modello 2711P-T15C4A2 integra un design fisico modulare composto da un modulo display a schermo piatto da 15 pollici abbinato a un modulo di esecuzione della logica per impieghi gravosi. Il monitoraggio delle comunicazioni e il livello di scambio dati con i Programmable Logic Controllers (PLC) o i Programmable Automation Controllers (PAC) a monte utilizzano un'architettura standardizzata di interfacce integrate:

• Comunicazioni Ethernet: offrono un'integrazione perfetta nelle reti EtherNet/IP standard per il mirroring I/O programmato ad alta velocità e la mappatura dei dati di produzione.

• Porta seriale RS-232: supporta linee seriali peer-to-peer legacy che utilizzano flussi di protocollo DF1 o DH-485.

• Doppie interfacce USB 2.0: supportano attività locali di manutenzione tecnica ed espansioni delle periferiche, consentendo il collegamento diretto di una tastiera, un mouse o un'unità flash esterni.

Il modulo di elaborazione della logica principale dispone di 128 MB di RAM volatile per l'esecuzione, oltre a configurazioni di memoria non volatile in grado di eseguire espressioni matematiche, istruzioni condizionali If/Then/Else con più variabili e configurazioni per il riutilizzo delle schermate dei parametri, riducendo i tempi del ciclo di sviluppo.

Specifiche tecniche

Domande frequenti di progettazione

Come posso espandere la memoria non volatile del terminale legacy 2711P-T15C4A2?

Il modello 2711P-T15C4A2 contiene uno slot interno dedicato che supporta schede di memoria CompactFlash (CF) standard di tipo industriale. È possibile utilizzare questi moduli di memoria esterni per archiviare direttamente nell'ambiente operativo HMI elementi grafici pesanti dell'applicazione runtime, registri localizzati della cronologia dei guasti, report sulle tendenze storiche e documenti di manuali tecnici accessibili dall'utente.

Qual è il percorso di migrazione per questo terminale PanelView Plus 1500 fuori produzione?

Poiché Rockwell Automation ha dichiarato obsoleta la serie legacy PanelView Plus 1500, il percorso di sostituzione moderno diretto prevede l'unità touchscreen widescreen PanelView Plus 7 Performance o PanelView 5510 da 15 pollici. La migrazione richiede l'importazione dei file di progetto legacy FactoryTalk View ME (.MED o .MER) nelle versioni aggiornate del software Studio 5000 View Designer o FactoryTalk View Studio per riformattare i rapporti d'aspetto delle schermate.

La superficie del touchscreen può essere pulita o protetta dagli schizzi di sostanze chimiche aggressive?

Sì. Lo schermo resistivo analogico anteriore è protetto da uno strato esterno in poliestere resistente, che tollera i detergenti industriali standard, gli oli e una moderata esposizione a sostanze chimiche. Per lavaggi intensivi o installazioni in ambienti molto luminosi, si consiglia vivamente di installare un accessorio costituito da una pellicola protettiva trasparente antiriflesso sopra l'area del display, per preservare da graffi e usura fisica la matrice touch da 1 milione di azionamenti.

Direttive per l'installazione e la manutenzione sul campo

• Ritaglio dell'involucro e coppia di serraggio per il montaggio: Preparare il ritaglio di montaggio nel quadro utilizzando le dimensioni precise del modello. Assicurarsi che la guarnizione continua in gomma, inserita sul retro della cornice anteriore, sia pulita e priva di torsioni. Inserire il terminale nel ritaglio e agganciare le leve di montaggio industriali rinforzate nelle relative guide scanalate lungo il perimetro dell'alloggiamento. Serrare uniformemente le viti di montaggio in sequenza alternata applicando una coppia di 0.90 Nm (8.0 lb-in), per fissare una tenuta ermetica e garantire la conformità al grado NEMA / IP appropriato. Un serraggio eccessivo deformerà l'alloggiamento anteriore in plastica e causerà attivazioni tattili indesiderate sulla griglia resistiva.

• Terminazione dell'alimentazione CA e messa a terra: Far passare le linee di alimentazione da 85-264 V CA attraverso una canalina di derivazione indipendente per isolare il terminale dal forte rumore induttivo generato dagli avviatori dei motori o dagli azionamenti a frequenza variabile adiacenti. Rimuovere 7 mm (0.28 pollici) di isolamento dai conduttori e collegarli saldamente alla morsettiera di alimentazione con morsetti a vite. Il terminale del filo di terra di protezione (PE) deve essere collegato direttamente al perno di terra dell'involucro del quadro di controllo principale tramite un conduttore in rame a bassa impedenza, per consentire il funzionamento dei filtri integrati di compatibilità elettromagnetica (EMC).

• Gestione termica e spazio per la convezione: Il modello 2711P-T15C4A2 si affida alla convezione naturale dell'aria attraverso le feritoie posteriori di ventilazione per raffreddare la retroilluminazione CCFL e il core del processore. Montare il terminale verticalmente all'interno di un involucro che mantenga uno spazio libero minimo di 51 mm (2.0 pollici) sui pannelli superiore, inferiore e laterali. Se la temperatura dell'armadio supera regolarmente i 55 °C, installare feritoie con filtro o un'unità di raffreddamento dedicata per l'armadio, così da prevenire il rapido deterioramento della retroilluminazione CCFL ed evitare l'arresto termico automatico del processore.
