Terminale operatore PanelView Plus 6 600 Allen-Bradley 2711P-T6M5D8

Descrizione

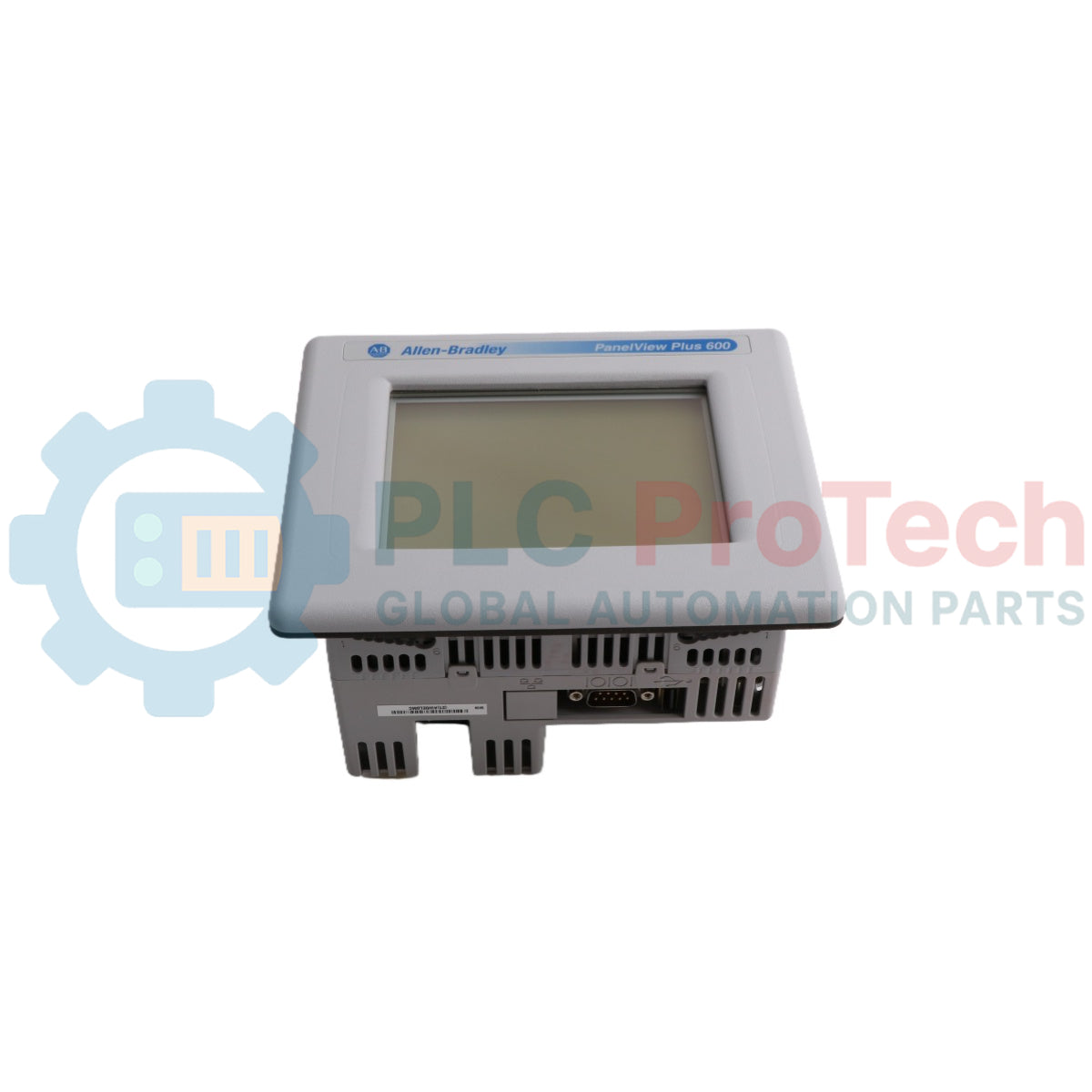

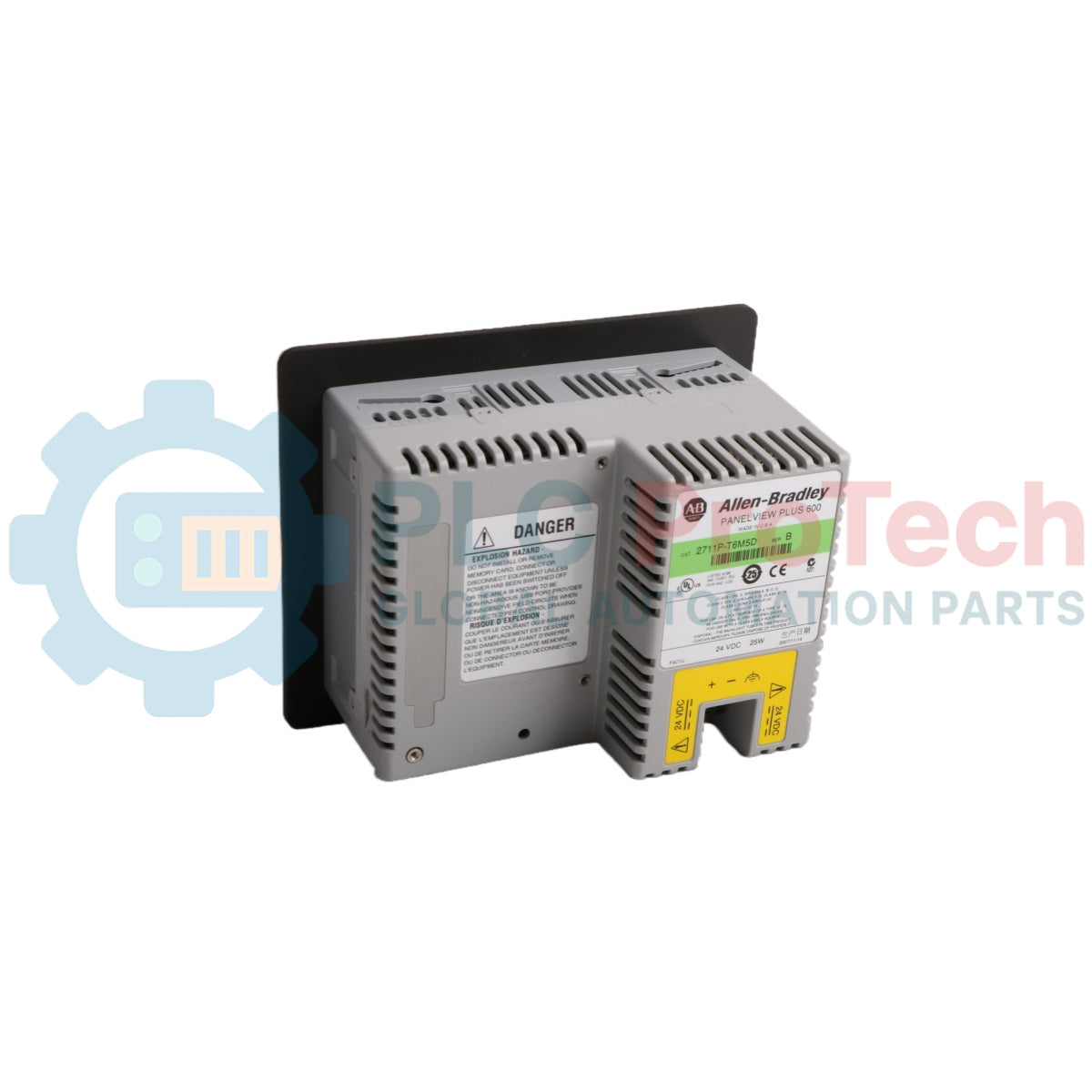

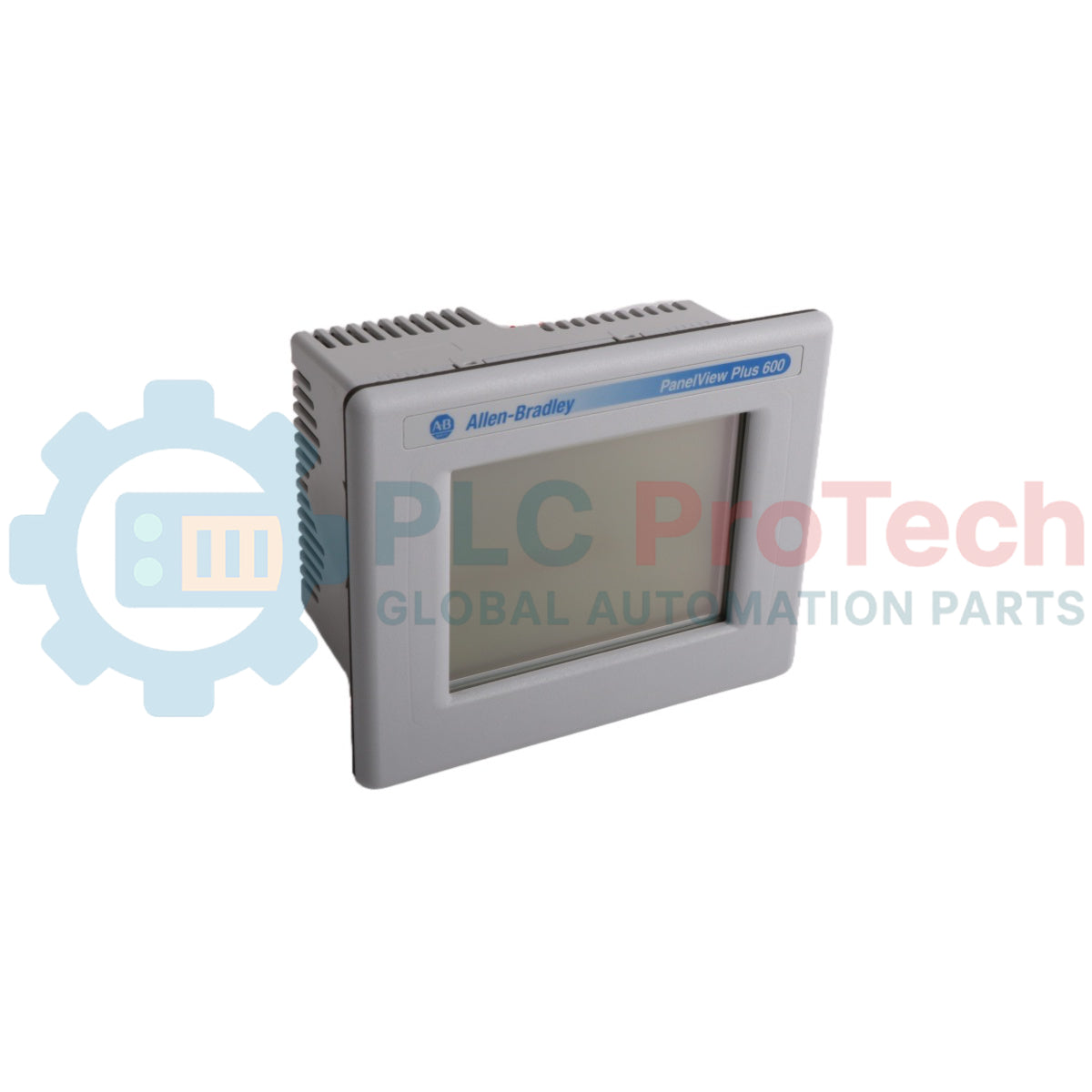

L'Allen-Bradley 22B-A8P0N104 (correzione: 2711P-T6M5D8) è un dispositivo di interfaccia digitale uomo-macchina configurato come parte della piattaforma di controllo PanelView Plus 6 600, progettato per fornire capacità di visualizzazione locale e comando tecnico nei cicli di produzione automatizzati. Questa stazione industriale integra un display LCD TFT in scala di grigi da 5,7 pollici, con un'area di visualizzazione di 115 x 86 mm (4,5 x 3,4 pollici), una risoluzione digitale di 320 x 240 pixel e una matrice a 16 livelli di grigio. L'interazione con l'interfaccia operatore avviene tramite un touchscreen analogico resistivo a 4 fili integrato, progettato per supportare fino a 1 milione di azionamenti con una forza di attivazione meccanica compresa tra 10 e 100 grammi. Destinato ai collegamenti di comunicazione seriale locale, il dispositivo incorpora un'interfaccia di connessione RS-232 integrata, che esegue la mappatura dei dati punto-punto su una lunghezza massima della linea operativa di 15 metri, utilizzando i protocolli di automazione DF1 o DH-485. Le risorse di sistema comprendono 256 MB di RAM e 512 MB di memoria non volatile, espandibile tramite uno slot per schede Secure Digital (SD) integrato, compatibile con i moduli di memoria flash 1784-SD1 e 1784-SD2.

Caratteristiche

• Architettura touchscreen analogica resistiva a 4 fili integrata, che supporta l'interazione diretta con i comandi sullo schermo.
• Infrastruttura terminale di comunicazione RS-232 integrata, ottimizzata per configurazioni di elaborazione punto-punto.
• Porte periferiche host e dispositivo USB dedicate per la gestione di interfacce hardware alternative, come il controllo di mouse o tastiera.
• Layout di memoria non volatile espandibile tramite uno slot Secure Digital integrato.
• Mappatura fissa del tastierino a dieci tasti funzione (F1-F10) per cicli di inserimento dei comandi localizzati.
• Circuito integrato dell'orologio interno in tempo reale con alimentazione di backup a batteria.

Applicazioni

• Stazioni di controllo operatore per linee di automazione di macchinari industriali autonomi.
• Configurazioni di supervisione punto-punto che utilizzano controller DF1 o DH-485 locali.
• Linee specializzate per il monitoraggio dei materiali che richiedono una visualizzazione nitida dello stato in scala di grigi.

Specifiche tecniche

Specifiche generali

Prestazioni e display

Alimentazione e memoria

Comunicazione e interfacce

Dati meccanici

Linee guida per l'installazione

• Allineare con cura l'alloggiamento del terminale durante l'esecuzione dei layout per l'installazione nel ritaglio del pannello, per mantenere corretti i parametri di pressione di montaggio sul pannello.
• Collegare una sorgente di corrente continua stabile, conforme alle condizioni limite di alimentazione di 18-30 VDC, per proteggere le linee di alimentazione interne del processore.
• Assicurarsi che i collegamenti della linea seriale utilizzino il cavo di comunicazione 2711-NC13 specificato e non superino il limite strutturale di lunghezza di 15 metri.
• Evitare i campi di sollecitazione dovuti alle vibrazioni meccaniche durante l'installazione, per proteggere le curve di calibrazione del touchscreen resistivo.
