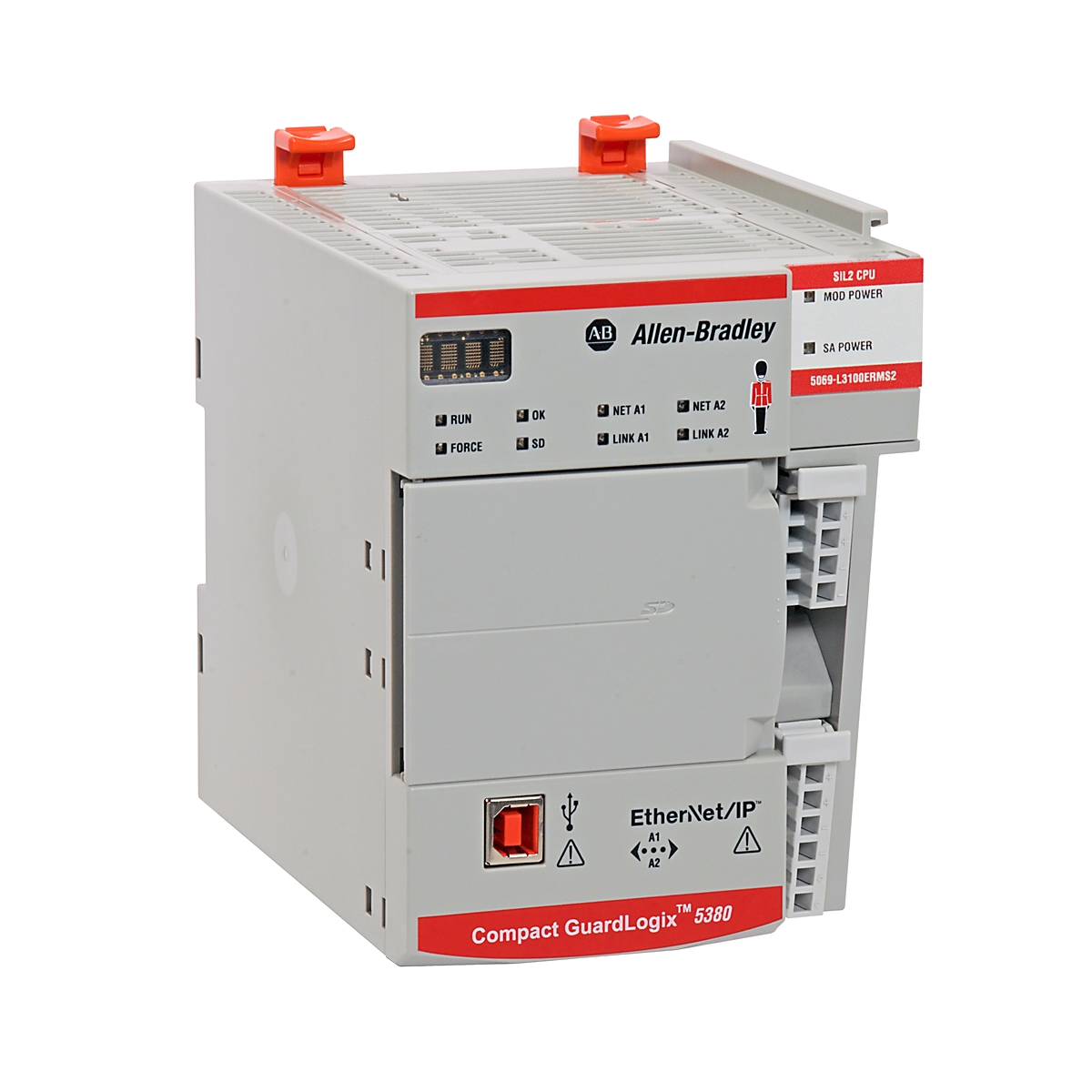

Controller Allen-Bradley 5069-L320ER CompactLogix 5380

Il 5069-L320ER è un controllore industriale ad alte prestazioni della famiglia CompactLogix 5380 . È progettato per attività di automazione di media e grande scala che richiedono una memoria significativa per applicazioni ad alta intensità di dati e logiche complesse. Sebbene condivida l'architettura di elaborazione ad alta velocità dei modelli di movimento "ERM", il L320ER è ottimizzato per gli ambienti di controllo discreto e di processo in cui non è richiesto il controllo integrato del movimento servo, offrendo una soluzione conveniente per i sistemi con un numero elevato di nodi.

Specifiche tecniche principali

Funzionalità principali

1. Memoria e capacità dei nodi ampliate

Con 2 MB di memoria utente, il 5069-L320ER offre una capacità doppia rispetto alla serie L310. Ciò lo rende ideale per applicazioni che prevedono ricette estese, gestione avanzata degli allarmi o buffer di registrazione dati di grandi dimensioni. Il supporto per 40 nodi Ethernet/IP consente di integrare un'ampia gamma di I/O remoti, azionamenti PowerFlex e pannelli HMI.

2. Backplane ad alte prestazioni

In quanto parte della serie 5380, questo controllore utilizza il backplane 5069 ad alta velocità. Questa architettura offre tempi di scansione I/O significativamente più rapidi e un determinismo migliorato rispetto ai precedenti controllori della serie 1769, consentendo un controllo più preciso dei macchinari ad alta velocità.

3. Networking Gigabit avanzato

Le due porte Ethernet da 1 Gbps possono essere configurate in due modalità principali:

• Modalità Dual-IP: fornisce la segmentazione fisica e logica della rete, consentendo di mantenere il traffico I/O a livello macchina isolato dalla rete aziendale dello stabilimento per una maggiore sicurezza e prestazioni migliori.

• Device Level Ring (DLR): garantisce la resilienza della rete. Se si verifica un singolo punto di guasto nell'anello Ethernet, il sistema mantiene la comunicazione, evitando fermi macchina non necessari.

Domande frequenti tecniche

Qual è la differenza tra 5069-L320ER e 5069-L320ERM?

La "M" nella versione ERM sta per Motion. L'L320ERM supporta fino a 8 assi di Integrated CIP Motion (controllo servo). L' L320ER è destinato alle applicazioni logiche standard e non supporta il movimento servo coordinato tramite EtherNet/IP.

Come viene distribuita l'alimentazione a questo controllore?

La piattaforma 5069 utilizza un'architettura ad alimentazione separata:

• Alimentazione MOD: alimenta la logica e i circuiti interni del controllore.

• Alimentazione SA (sensore/attuatore): fornisce alimentazione ai circuiti lato campo dei moduli I/O collegati.

Questo controllore richiede una batteria?

No. La serie CompactLogix 5380 utilizza condensatori interni per eseguire il backup del programma utente nella memoria non volatile durante un'interruzione di alimentazione, eliminando la necessità di manutenzione delle batterie al litio.

Guida alla progettazione e all'installazione

• Montaggio e raffreddamento: il controllore deve essere montato orizzontalmente su una guida DIN standard da 35 mm. Poiché il processore ad alta velocità genera calore, assicurarsi che vi siano almeno 50 mm (2 in.) di spazio libero sopra e sotto l'unità per il raffreddamento per convezione.

• Morsettiere: il controllore richiede una morsettiera 5069-RTB22-SCREW o 5069-RTB22-SPRING per collegare le alimentazioni MOD e SA. Questi componenti vengono generalmente venduti separatamente.

• Pianificazione della rete: quando si utilizza la capacità di 40 nodi, assicurarsi che l'infrastruttura degli switch di rete sia in grado di gestire il throughput da 1 Gbps per sfruttare appieno la velocità del controllore.

Vantaggi ingegneristici

Il 5069-L320ER è la scelta "potente" per il controllo standard. Viene spesso selezionato per skid di processo complessi o linee di assemblaggio in cui la complessità logica è elevata, ma i movimenti meccanici sono gestiti da azionamenti CA standard o attuatori pneumatici anziché da servoazionamenti sincronizzati. La capacità di gestire 16 moduli I/O locali lo rende inoltre eccellente per il controllo locale ad alta densità senza la necessità di rack remoti.
