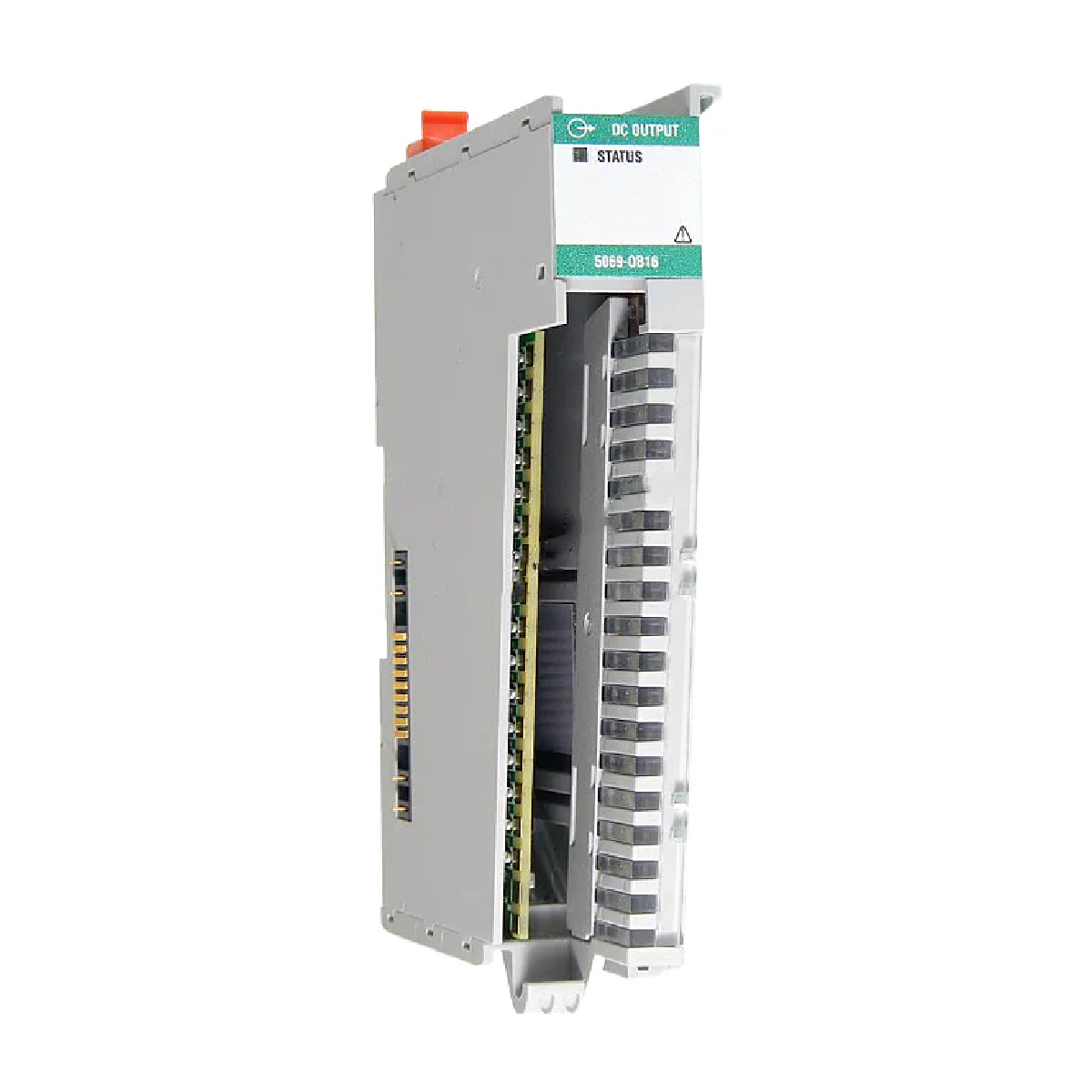

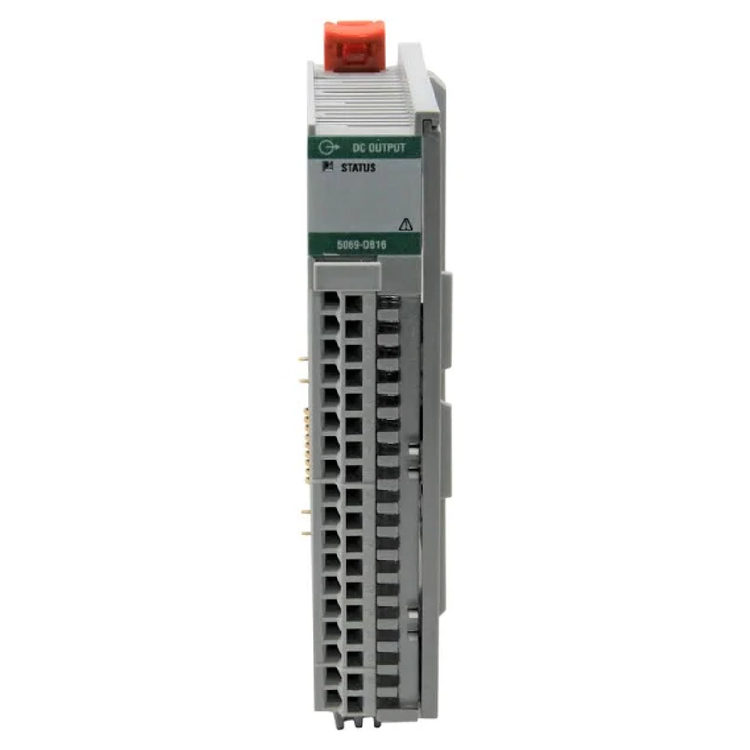

Modulo di uscite digitali Allen-Bradley 5069-OB16 Compact 5000

Il modello  5069-OB16 è un modulo di uscita digitale CC ad alta densità della serie  Allen-Bradley Compact 5000 I/O . Dispone di 16 uscite sourcing ed è progettato per l’uso con i controllori  CompactLogix 5380 o  ControlLogix 5580 (tramite un 5069-AENTR). Questo modulo è progettato per la commutazione ad alta velocità di attuatori industriali, come elettrovalvole, avviatori per motori e spie luminose, offrendo un’interfaccia rapida e deterministica per i moderni sistemi automatizzati.

Specifiche tecniche principali

Funzionalità principali

1. Architettura delle uscite sourcing

Il modello  5069-OB16 utilizza un design  sourcing , ovvero il modulo fornisce la tensione positiva (+24V CC) al carico. L’altro lato del carico è generalmente collegato al comune (massa). Questa è la configurazione di uscita più comune per il comando di componenti industriali in un circuito compatibile PNP.

2. Prestazioni ad alta velocità

Facendo parte della piattaforma Compact 5000, questo modulo beneficia di un backplane di sistema ad alta velocità che garantisce l’esecuzione dei comandi di uscita del controllore con una latenza minima. Ciò è essenziale per le applicazioni che richiedono una temporizzazione precisa, come lo smistamento ad alta velocità o i movimenti sincronizzati nelle operazioni di confezionamento.

3. Diagnostica avanzata del modulo

Il modello 5069-OB16 fornisce al controllore informazioni diagnostiche in tempo reale, visualizzabili in Studio 5000:

• Monitoraggio dell’alimentazione SA: rileva l’assenza dell’alimentazione sul lato campo.

• LED di stato del modulo: dispone di LED di stato verdi individuali per ciascuno dei 16 canali, consentendo una rapida ricerca visiva dei guasti sul posto.

• Protezione elettronica: include una protezione integrata contro sovracorrenti e cortocircuiti a livello di modulo.

Domande frequenti tecniche

Quale morsettiera rimovibile (RTB) è necessaria?

Il modulo è compatibile con le morsettiere a 18 pin  5069-RTB18-SCREW (con morsetti a vite) o  5069-RTB18-SPRING (a inserimento rapido). Questi componenti vengono generalmente ordinati separatamente dal modulo.

Questo modulo supporta la funzione RIUP?

Sì. Supporta la funzione  rimozione e inserimento sotto tensione (RIUP), che consente al personale di manutenzione di sostituire un modulo senza spegnere l’intero chassis o scollegare il cablaggio di campo.

Qual è il requisito per l’"alimentazione SA"?

L’alimentazione sensori/attuatori (SA) deve essere fornita al modulo tramite il controllore o un distributore di potenziale di campo. Questa alimentazione serve ad attivare i circuiti di uscita e i dispositivi fisici (elettrovalvole, ecc.) ad essi collegati.

Guida alla progettazione e all’installazione

• Prassi di cablaggio: per i carichi induttivi (come elettrovalvole o relè), è prassi standard utilizzare un soppressore di sovratensioni esterno (diodo di ricircolo) in parallelo al carico, per proteggere i transistor interni del modulo dai picchi di contro-EMF.

• Considerazioni termiche: quando si commutano simultaneamente carichi ad alta corrente su tutti e 16 i canali, assicurarsi che l’armadio disponga di una ventilazione sufficiente. Mantenere almeno  50 mm (2 in.) di spazio libero sopra e sotto il modulo per consentire il raffreddamento per convezione.

• Collegamento del comune: assicurarsi che il comune dell’alimentazione SA sia collegato correttamente al comune del carico, in modo da completare il circuito elettrico delle uscite sourcing.

Vantaggi per la progettazione

Il modello  5069-OB16 è particolarmente apprezzato per la sua  elevata densità e affidabilità. Offrendo 16 punti in un modulo sottile largo 22mm, consente una notevole espansione degli I/O negli armadi di controllo con spazio limitato. La sua integrazione deterministica con l’ambiente Logix 5000 garantisce che anche sequenze complesse con molteplici uscite vengano eseguite con la precisione necessaria per macchinari ad alte prestazioni predisposti per l’IIoT.
