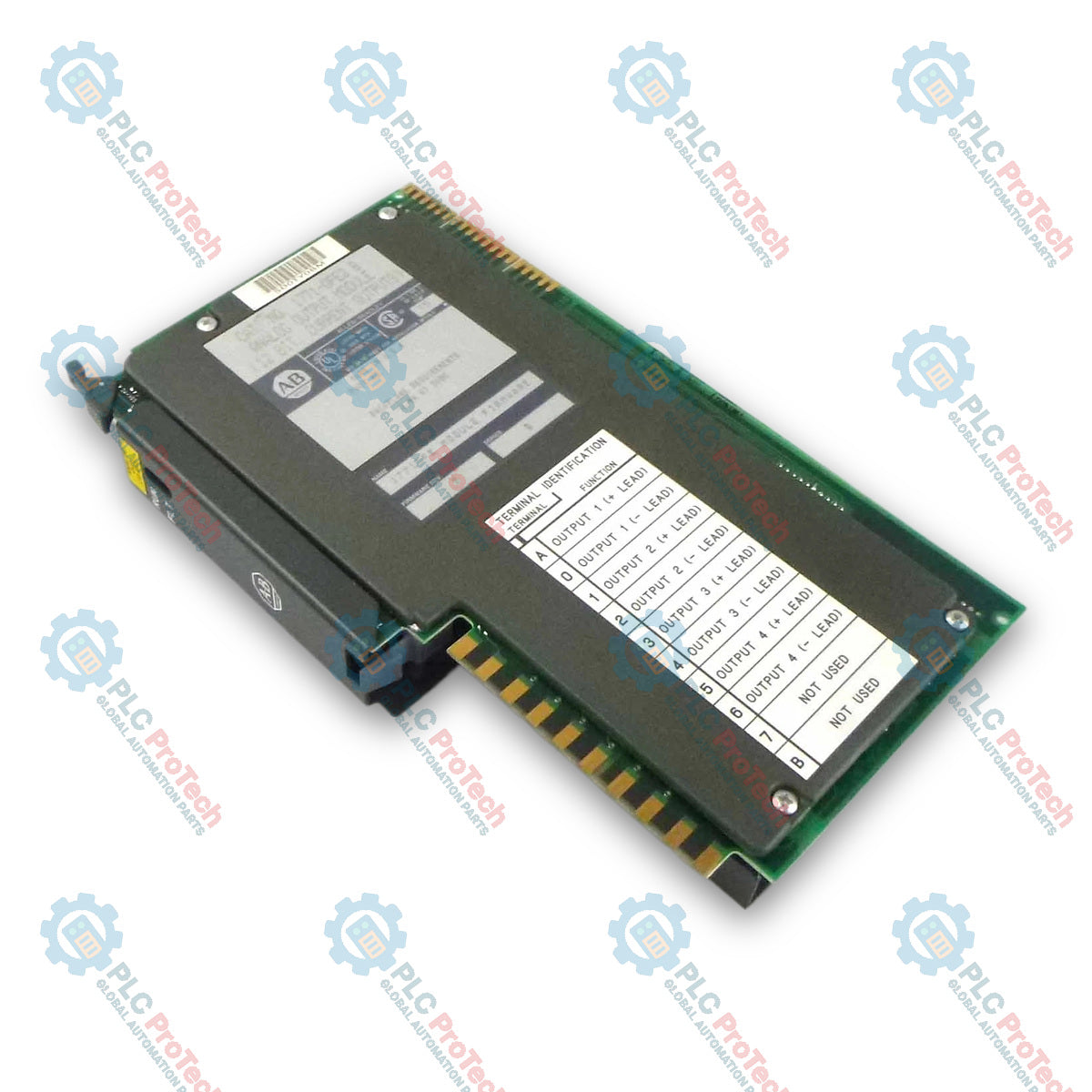

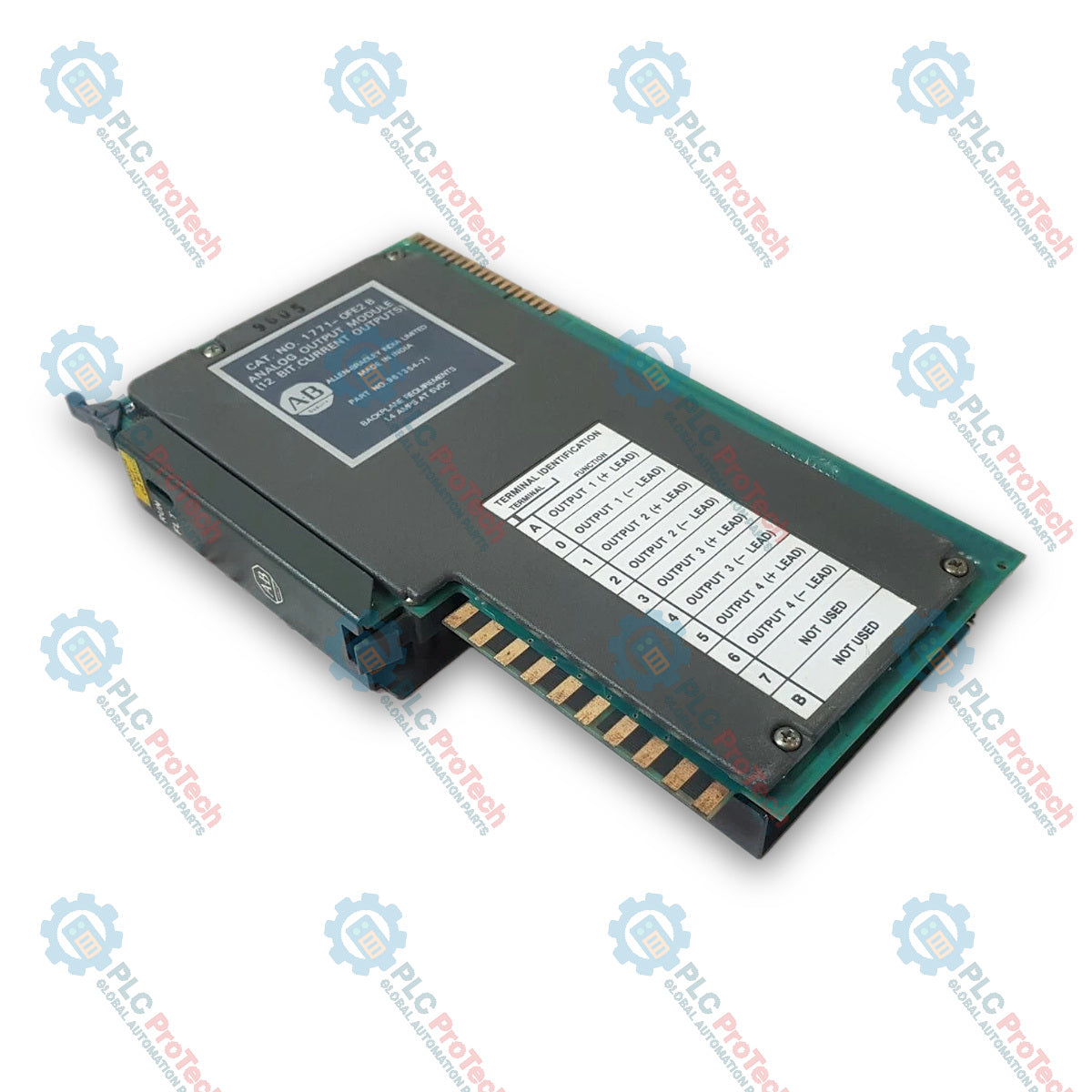

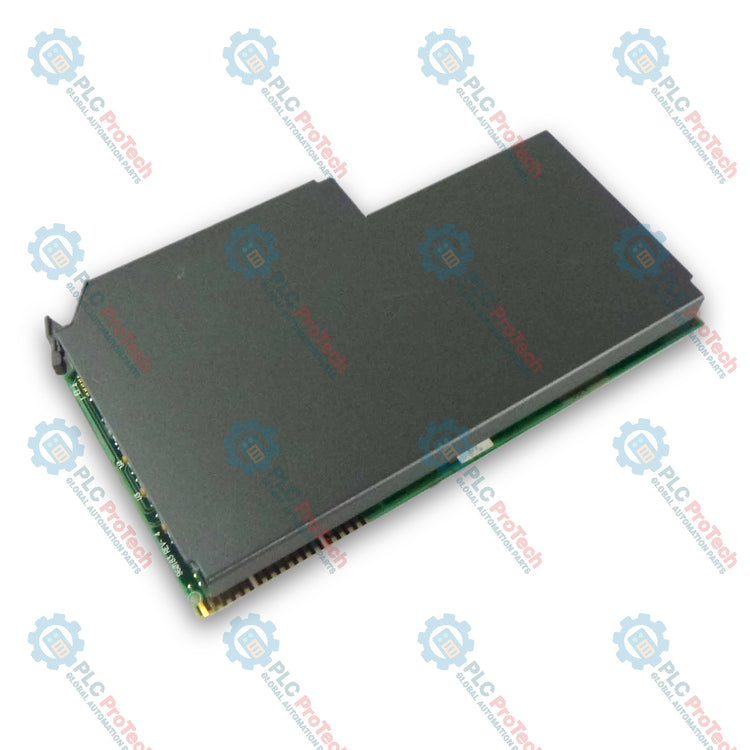

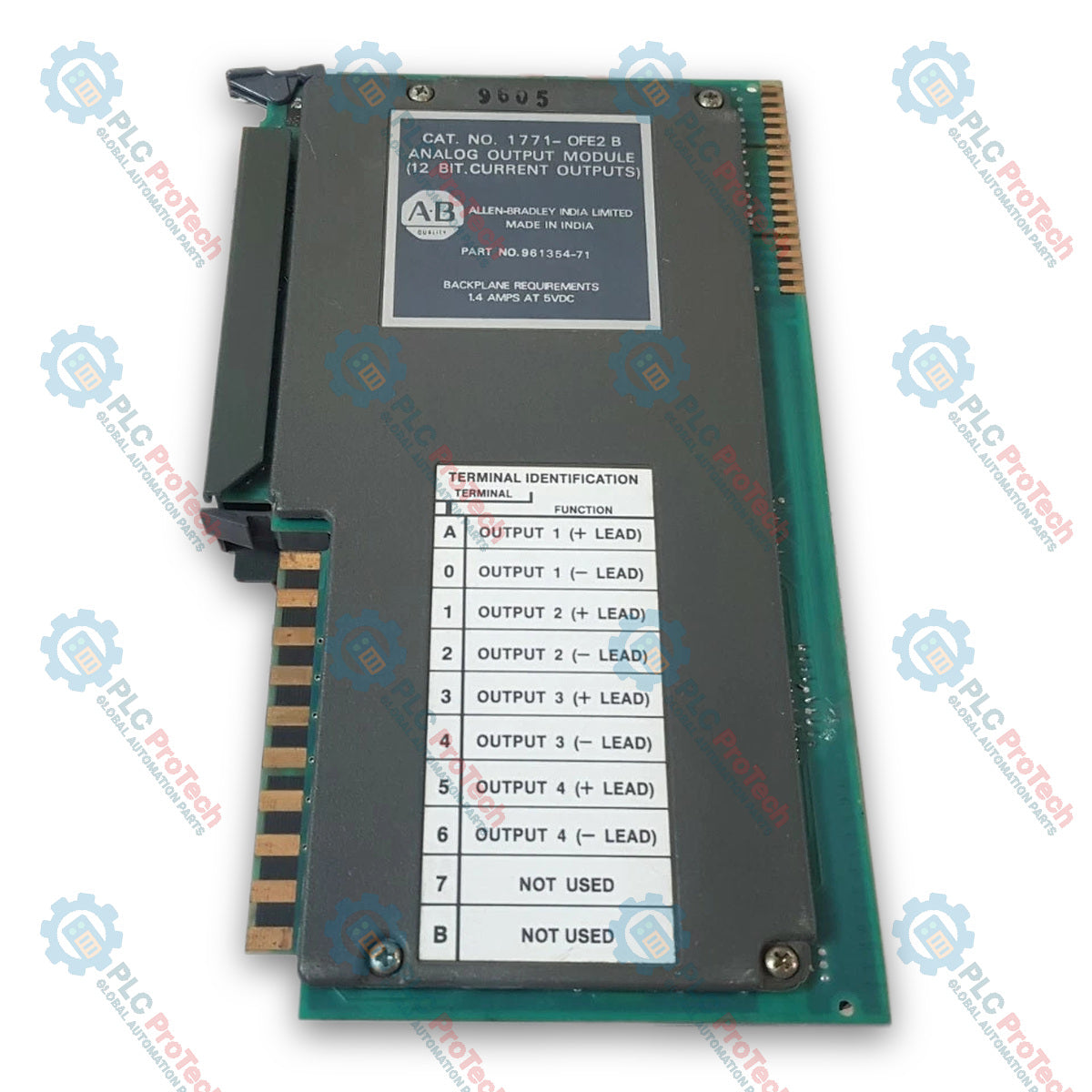

Allen-Bradley 1771-OFE2 Modulo di uscita analogica PLC-5

Descrizione

L'Allen-Bradley 1771-OFE2 (serie A e B) è un modulo di uscita analogica intelligente a slot singolo, progettato per il sistema di chassis I/O PLC-5 / 1771. Dispone di quattro (4) canali di corrente differenziali isolati individualmente, che forniscono un segnale di uscita da 4 a 20 mA impostato in fabbrica. Il modulo converte i dati digitali, forniti in formato binario, binario in complemento a 2 o decimale codificato binario (BCD) a 4 cifre, in segnali di uscita analogici proporzionali. Può convertire automaticamente i valori grezzi di processo in unità ingegneristiche standard, come gradi Celsius, gradi Fahrenheit, galloni al minuto o libbre per pollice quadrato.

Il modello 1771-OFE2 è ampiamente utilizzato per controllare elementi finali di controllo (FCE), come azionamenti a frequenza variabile (VFD), serrande, lamelle e valvole di controllo. È inoltre ideale per eseguire le uscite dei controllori PID in loop chiusi o per ritrasmettere variabili di processo a isolatori di segnale, indicatori di pannello, registratori a carta e data logger. Alimentato direttamente dal backplane I/O, non richiede un'alimentazione esterna e supporta la programmazione con trasferimento a blocchi (BTW/BTR) per la configurazione e la segnalazione diagnostica.

Caratteristiche

• 4 canali isolati: Dispone di 4 uscite di corrente differenziali isolate individualmente (isolamento da 1000 V CC / 1500 V optoelettronico).
• Intervallo di uscita in corrente: Intervallo da 4 a 20 mA CC impostato in fabbrica.
• Formati dati flessibili: Supporta binario naturale a 12 bit, BCD o binario in complemento a 2, con ridimensionamento fino a ±9999.
• Unità ingegneristiche integrate: Converte direttamente i dati grezzi in unità come °C, °F, GPM o PSI.
• Alimentazione dal backplane: Funziona esclusivamente con l'alimentazione del backplane dello chassis da 1,5 A a 5 V CC; non è necessaria alcuna alimentazione esterna.
• Risposta rapida: Il tempo di assestamento del DAC è di massimo 0,8 ms, con tempi rapidi di aggiornamento della scansione dei canali.
• Modalità fail-safe: Modalità di uscita configurabile Ultimo stato (MAX, MIN, MID o MANTIENI ULTIMO STATO) in caso di perdita della comunicazione.
• LED diagnostici: LED verdi RUN e rossi FAULT sul pannello frontale, con autodiagnostica integrata all'avvio.

Applicazioni

• Azionamento di regolatori della velocità dei motori a frequenza variabile (VFD)
• Controllo della posizione di valvole, serrande e lamelle
• Esecuzione dell'uscita del loop di controllo PID automatico
• Ritrasmissione del segnale a indicatori di pannello, registratori a carta e data logger

Specifiche tecniche

Collegamenti del braccio per il cablaggio sul campo (1771-WC)

Il braccio di cablaggio 1771-WC consente di sostituire il modulo senza scollegare il cablaggio sul campo.

Linee guida per l'installazione

• Precauzioni sull'alimentazione: Scollegare e mettere sempre fuori servizio, con blocco e segnalazione, l'alimentazione del backplane e del cablaggio sul campo prima di inserire, rimuovere o cablare il modulo.
• Codifica del backplane: Installare le bande di codifica del backplane tra i pin 10 e 12 e tra i pin 26 e 28 sul connettore superiore per garantire il corretto orientamento del modulo.
• Posizione nel telaio: Il modulo può essere installato in qualsiasi slot singolo di un telaio I/O 1771. Evitare di collocarlo nello stesso gruppo di moduli ad alta densità discreti o direttamente adiacente a moduli CA o CC ad alta tensione.
• Cablaggio e schermatura: Utilizzare un cavo schermato a coppia singola Belden 8761 per le linee di segnale. Portare la schermatura a lamina e il filo di drenaggio fino al solo lato del telaio e collegarli a una barra di terra a punto singolo.
• Braccio per il cablaggio sul campo: Collegare il braccio di cablaggio 1771-WC alla barra orizzontale del telaio. Serrare le viti dei morsetti a una coppia di 7-9 lb-in (0.6-1.1 Nm).

Conformità e certificazioni

• Certificato CSA (Classe I, Divisione 2, Gruppi A, B, C, D, aree pericolose o non pericolose)
• Omologato UL (Classe I, Divisione 2, Gruppi A, B, C, D, aree pericolose o non pericolose)
• Marcato CE (Direttiva EMC 89/336/CEE secondo EN 50081-2 e EN 50082-2; Direttiva sulla bassa tensione 73/23/CEE secondo EN 61131-2)
