Allen-Bradley

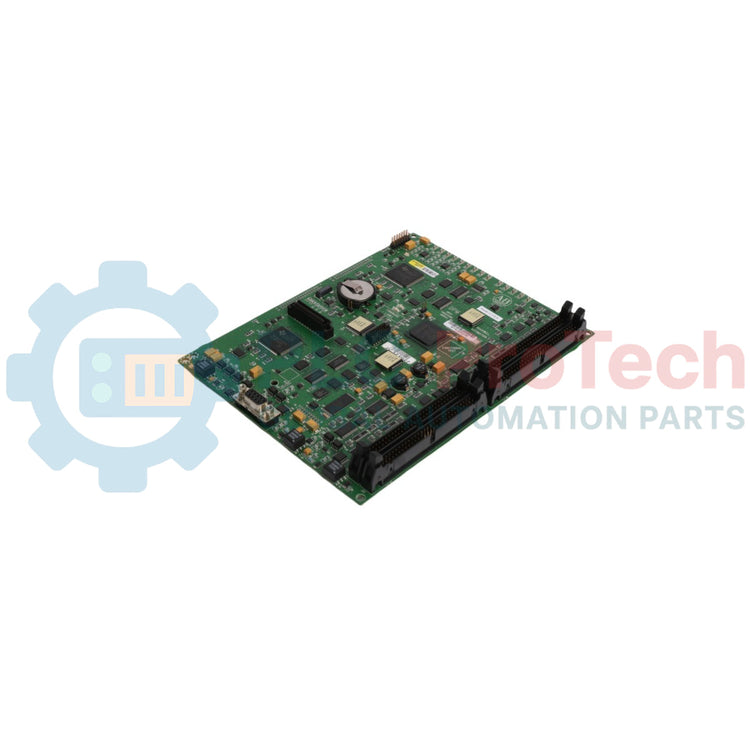

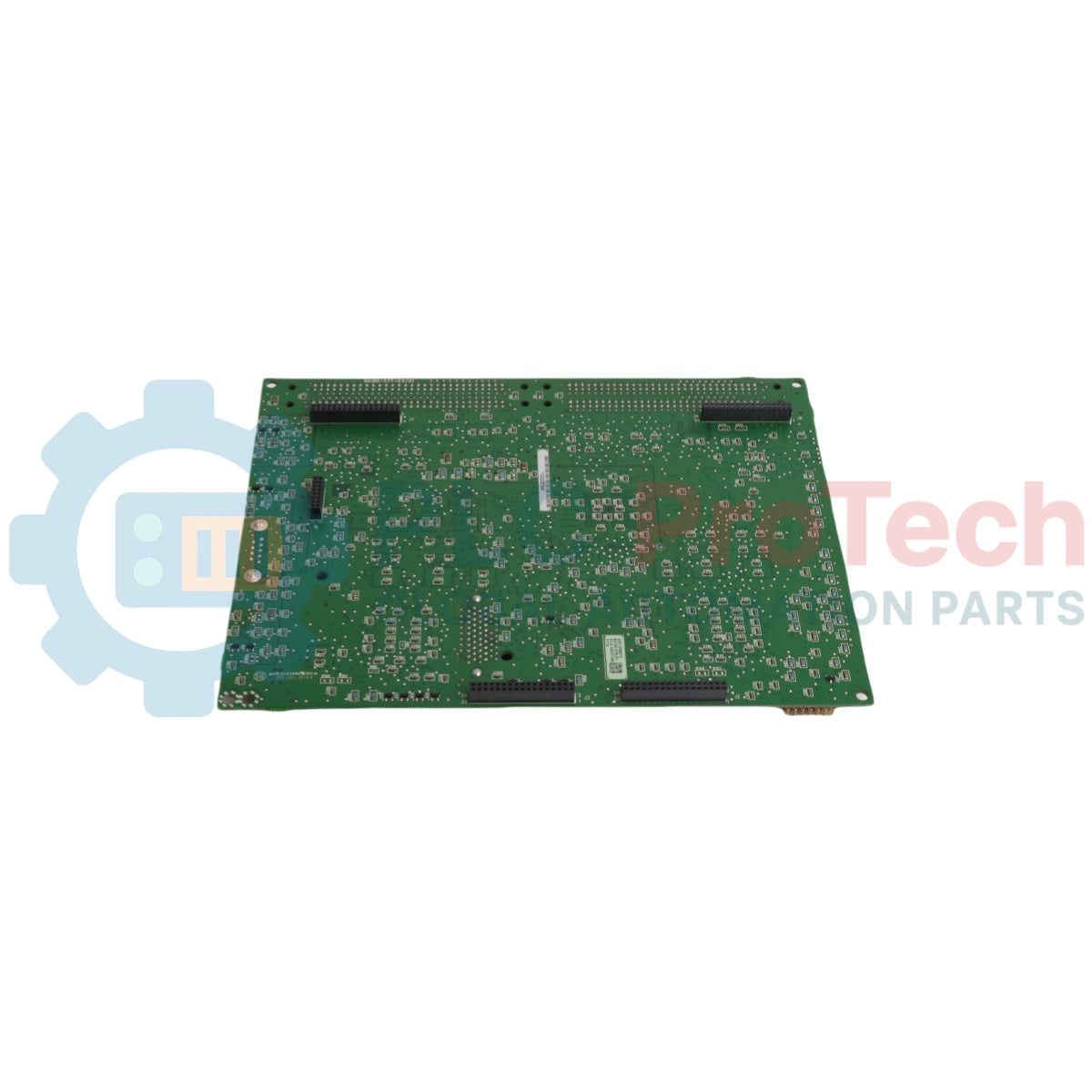

Scheda driver per gate ad anello di corrente autoalimentata Allen-Bradley 80190-520-01-R

SKU 80190-520-01-R

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 80190-520-01-R

  • Country of origin:United States

  • Product Type: Scheda driver del gate

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 450g

  • Dimensions: 130 mm x 130 mm x 85 mm (A x W x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Allen-Bradley 80190-520-01-R è una scheda driver di gate ad anello di corrente autoalimentata (CLGD), progettata per l'uso nel sistema di controllo motori SMC-50 a media tensione CENTERLINE 1500. Il dispositivo fornisce la capacità essenziale di attivazione per i semiconduttori di potenza a tiristore (SCR), recuperando energia principalmente dal circuito snubber integrato e garantendo il completo isolamento dai circuiti standard di controllo e logica. Supporta inoltre il collegamento diretto ai termistori del dissipatore per monitorare continuamente la temperatura del modulo di potenza.

Specifiche tecniche

Specifiche Valore
Produttore Allen-Bradley / Rockwell Automation
Modello 80190-520-01-R
Tipo di scheda Scheda driver di gate ad anello di corrente (CLGD)
Fonte di alimentazione Autoalimentata tramite recupero dal circuito snubber / alimentatore ad anello di corrente
Tipo di isolamento Isolamento tramite fibra ottica
Soglia di intervento per sovratemperatura Maggiore di 85 degC
Coppia di serraggio dei terminali del gruppo di potenza 5.6 N-m (50 lb-in)

Caratteristiche

  • Funzionamento autoalimentato: Ricava principalmente l'alimentazione operativa interna direttamente dal circuito snubber, ottenendo il completo isolamento elettrico dai circuiti logici a bassa tensione.
  • Isolamento in fibra ottica: Utilizza un'interfaccia in fibra ottica per ricevere i segnali logici della sorgente di comando del gate e trasmettere in sicurezza il feedback di stato attraverso barriere ad alta tensione.
  • Monitoraggio termico integrato: Si interfaccia direttamente con i termistori montati sul dissipatore per interrompere le operazioni di comando del gate e segnalare un guasto di temperatura se il modulo supera 85 degC.
  • Alimentazione temporanea del backplane: Riceve alimentazione ausiliaria temporanea dall'alimentatore ad anello di corrente integrato per mantenere stabili gli impulsi di comando del gate.

Applicazioni

  • Sistemi CENTERLINE 1500: Progettata come componente chiave del gruppo di potenza nei controllori intelligenti per motori a media tensione Bulletin 1503E, 1560F e 1562F.
  • Comando industriale di SCR: Utilizzata nei controllori di linea CA statici trifase per gestire le configurazioni di avviamento e arresto dei motori a induzione.

Linee guida per l'installazione

  • Precauzioni contro l'elettricità statica: Questa scheda contiene componenti sensibili alle scariche elettrostatiche (ESD); durante la manipolazione e l'installazione è necessario utilizzare appositi braccialetti di messa a terra.
  • Manipolazione della fibra ottica: I fragili cavi in fibra ottica grigi o neri devono essere posati con cautela per evitare urti o piegature accentuate che causano l'attenuazione del segnale.
  • Serraggio dei terminali: Serrare tutti i collegamenti del gruppo di potenza alla coppia specificata di 5.6 N-m (50 lb-in) per prevenire la resistenza di contatto.
  • Montaggio sul dissipatore: Assicurarsi che i collegamenti dei termistori siano inseriti correttamente per consentire la trasmissione corretta del feedback di sovratemperatura tramite i collegamenti ottici.

FAQ

Come riceve il dispositivo l'alimentazione operativa?

Il dispositivo è autoalimentato: recupera l'energia operativa primaria direttamente dal circuito di snubber e riceve alimentazione a breve termine dal circuito di alimentazione ad anello di corrente.

Cosa succede se la temperatura del modulo di potenza supera gli 85 °C?

La scheda disattiva l'uscita del driver e trasmette un segnale tramite un cavo in fibra ottica al modulo di controllo per arrestare le operazioni di pilotaggio e attivare un guasto di temperatura.

Qual è la coppia di serraggio corretta per i terminali di potenza su questa scheda?

La coppia di serraggio consigliata per i terminali dell'insieme di potenza sulla scheda è di 5,6 N-m (50 lb-in).
