Descrizione

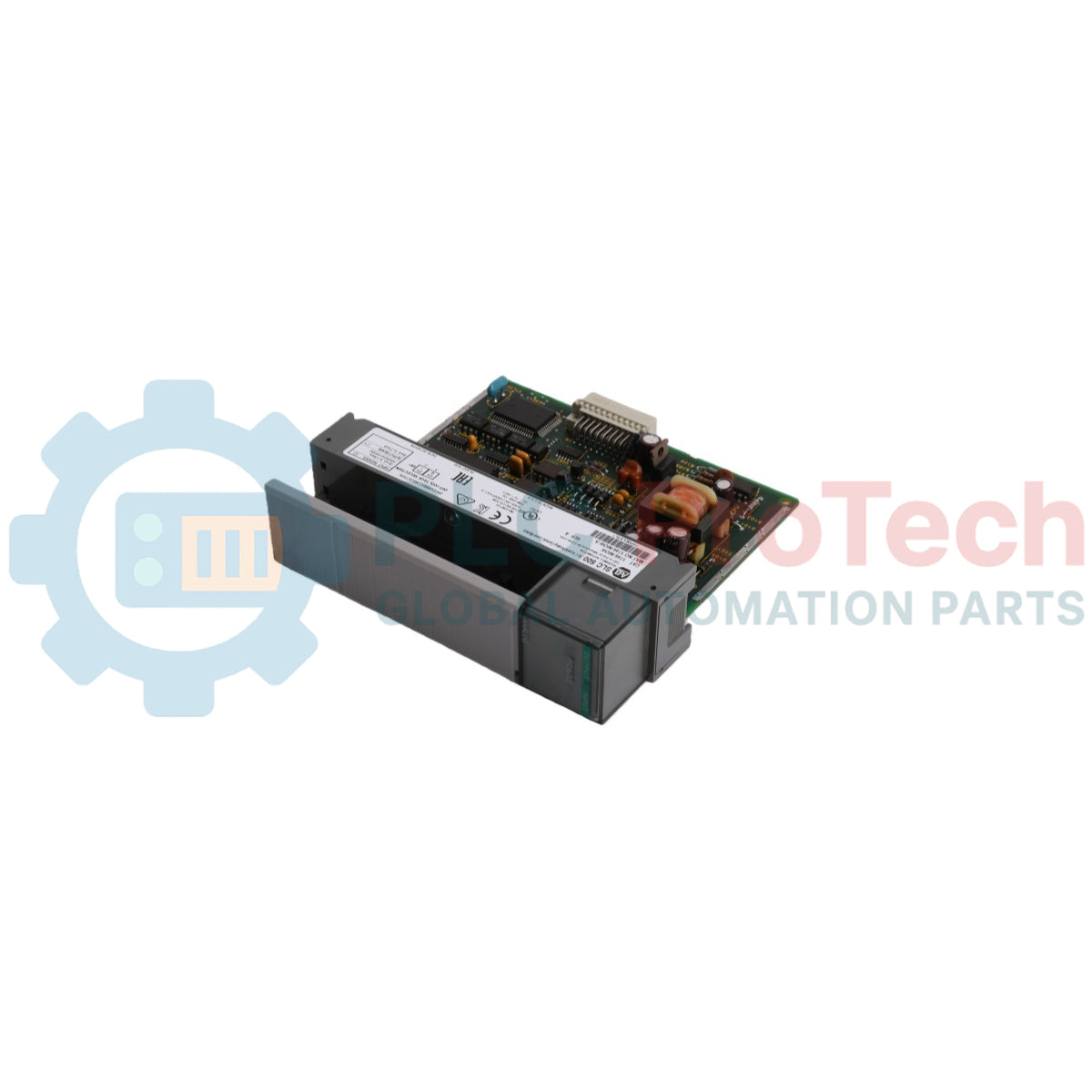

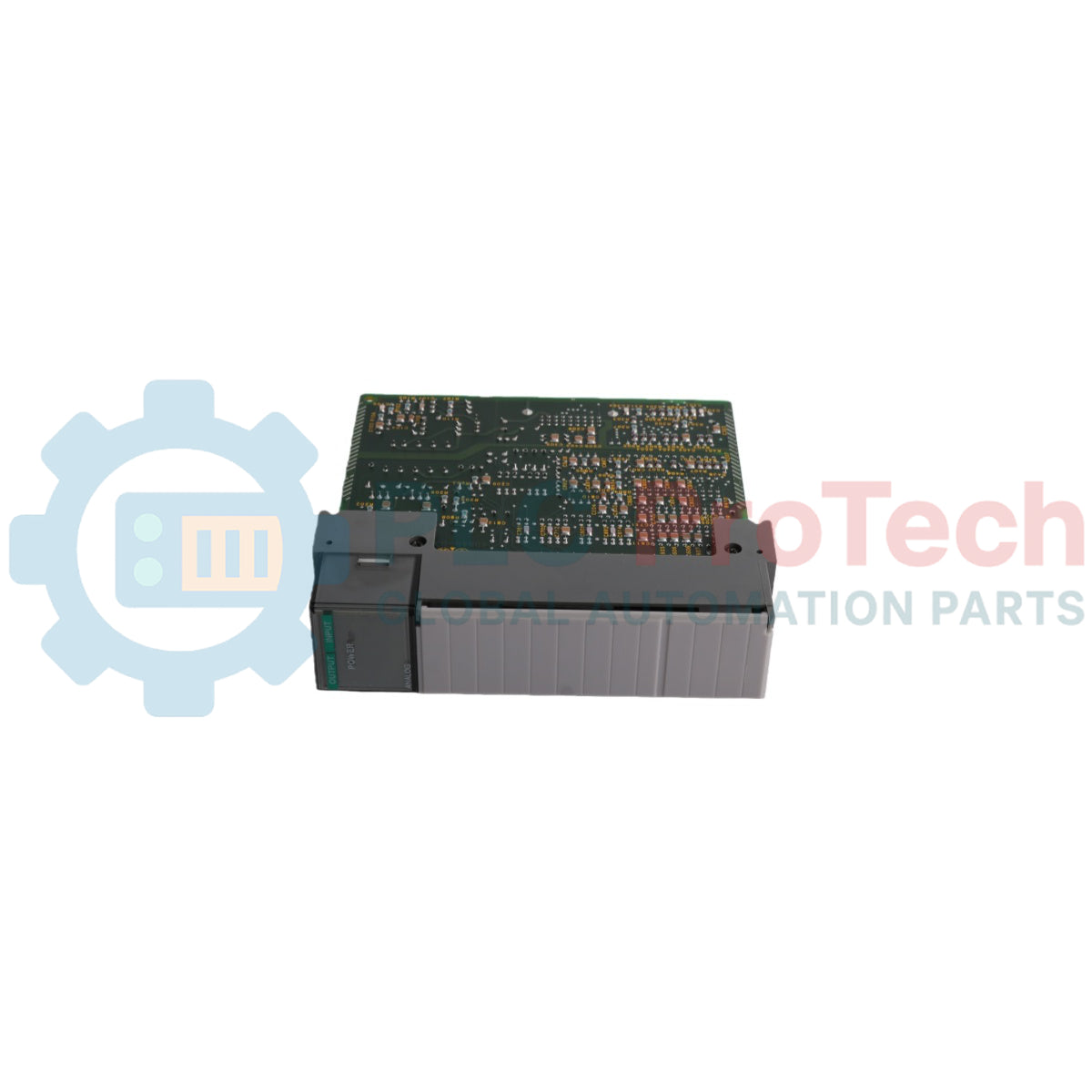

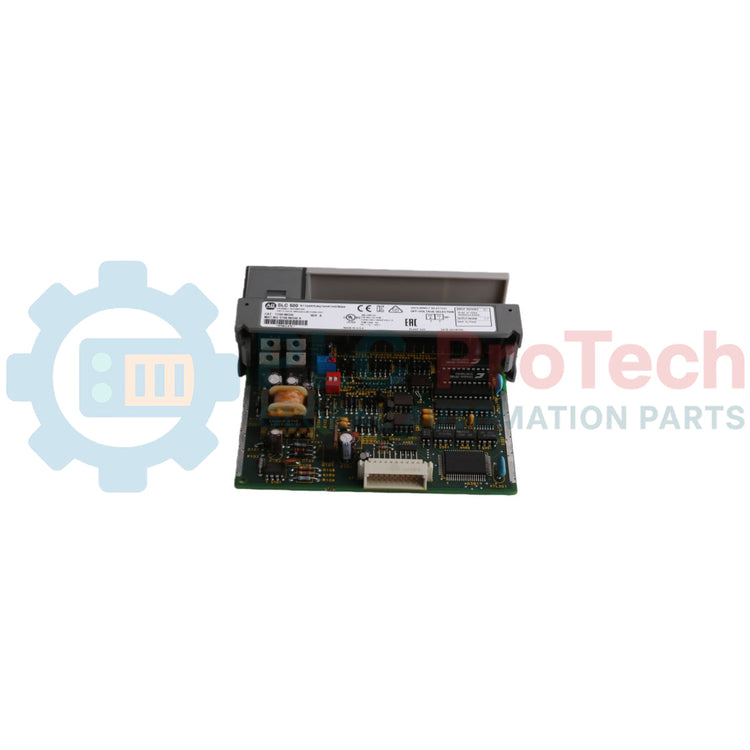

Allen-Bradley 1746-NIO4I è un modulo analogico combinato di ingresso e uscita a 4 canali, progettato per l'uso con controllori logici programmabili SLC 500. Il modulo integra due canali di ingresso analogici differenziali e due canali di uscita analogici di corrente in un'architettura a slot singolo, per ridurre i costi del sistema e le dimensioni dello chassis. Ogni canale di ingresso può essere configurato individualmente per il funzionamento con segnali in tensione (da -10 a +10 V CC) o in corrente (da -20 a +20 mA) tramite gli interruttori DIP della scheda elettronica. Gli ingressi offrono una risoluzione di 16 bit con filtro digitale passa-basso (10 Hz a 3 dB) per l'immunità al rumore elettrico. Le uscite offrono una risoluzione del convertitore di 14 bit su un intervallo da 0 a 21 mA. L'isolamento del backplane protegge l'elettronica di controllo dalle interferenze elettriche lato campo.

Caratteristiche

• Architettura combinata compatta: integra 2 ingressi analogici e 2 uscite analogiche di corrente in un unico slot dello chassis 1746.
• Elevata risoluzione del segnale: conversione A/D degli ingressi a 16 bit e conversione D/A delle uscite a 14 bit.
• Segnali di ingresso configurabili: gli interruttori DIP sulla scheda elettronica consentono di selezionare, canale per canale, tra ingressi in tensione (da -10 a +10 V CC) e in corrente (da -20 a +20 mA).
• Immunità al rumore: il filtro passa-basso (10 Hz a 3 dB) garantisce una reiezione di modo comune di 105 dB a 60 Hz.
• Morsettiera rimovibile: include una morsettiera 1746-RT28 che consente di sostituire il modulo senza scollegare il cablaggio di campo.
• Aggiornamenti automatici dei dati: esegue automaticamente gli aggiornamenti I/O al termine della scansione senza richiedere comandi specializzati nel programma ladder.
• Isolamento elettrico: isolamento tra backplane e campo nominale per 500 V CC continui.

Applicazioni

• Monitoraggio delle variabili di processo e controllo dei loop (ad esempio, trasmettitori di portata, pressione e temperatura).
• Posizionamento di attuatori e valvole di controllo mediante loop di corrente da 0 a 20 mA o da 4 a 20 mA.
• Automazione industriale distribuita all'interno di installazioni con chassis PLC SLC 500.

Specifiche tecniche

Collegamenti/interfacce

Linee guida per l'installazione

• Sicurezza dell'alimentazione: scollegare l'alimentazione del backplane dal telaio SLC 500 e dai dispositivi di campo prima di installare o cablare il modulo.
• Posizionamento del modulo: inserire il modulo in qualsiasi slot I/O disponibile in un telaio 1746, ad eccezione dello slot 0 (riservato alla CPU).
• Configurazione dei DIP switch di ingresso: prima dell'installazione, impostare i DIP switch interni S1 e S2 su CHIUSO per gli ingressi in corrente o su APERTO per gli ingressi in tensione.
• Scelta e schermatura del cavo: utilizzare un cavo Belden 8761 schermato a doppino intrecciato. Collegare il filo di drenaggio della schermatura del cavo alla terra in una sola estremità.
• Instradamento dei cavi: mantenere i cavi dei segnali analogici separati dai cavi di alimentazione ad alta tensione e dai carichi induttivi per ridurre le interferenze.
• Coppia di serraggio delle viti dei terminali: serrare le viti dei terminali a una coppia compresa tra 0,7 e 0,9 Nm (6-8 pollici-libbra) per evitare di spanarle.
• Canali non utilizzati: collegare i canali di ingresso non utilizzati a ANL COM tramite ponticello per evitare la deriva del segnale. Non collegare tramite ponticello i terminali di uscita in corrente non utilizzati.

Conformità e certificazioni

• Omologato UL 508
• Approvato CSA 22.2 n. 142 (luogo pericoloso Classe I, Divisione 2)
• Conforme CE (per le direttive applicabili)
