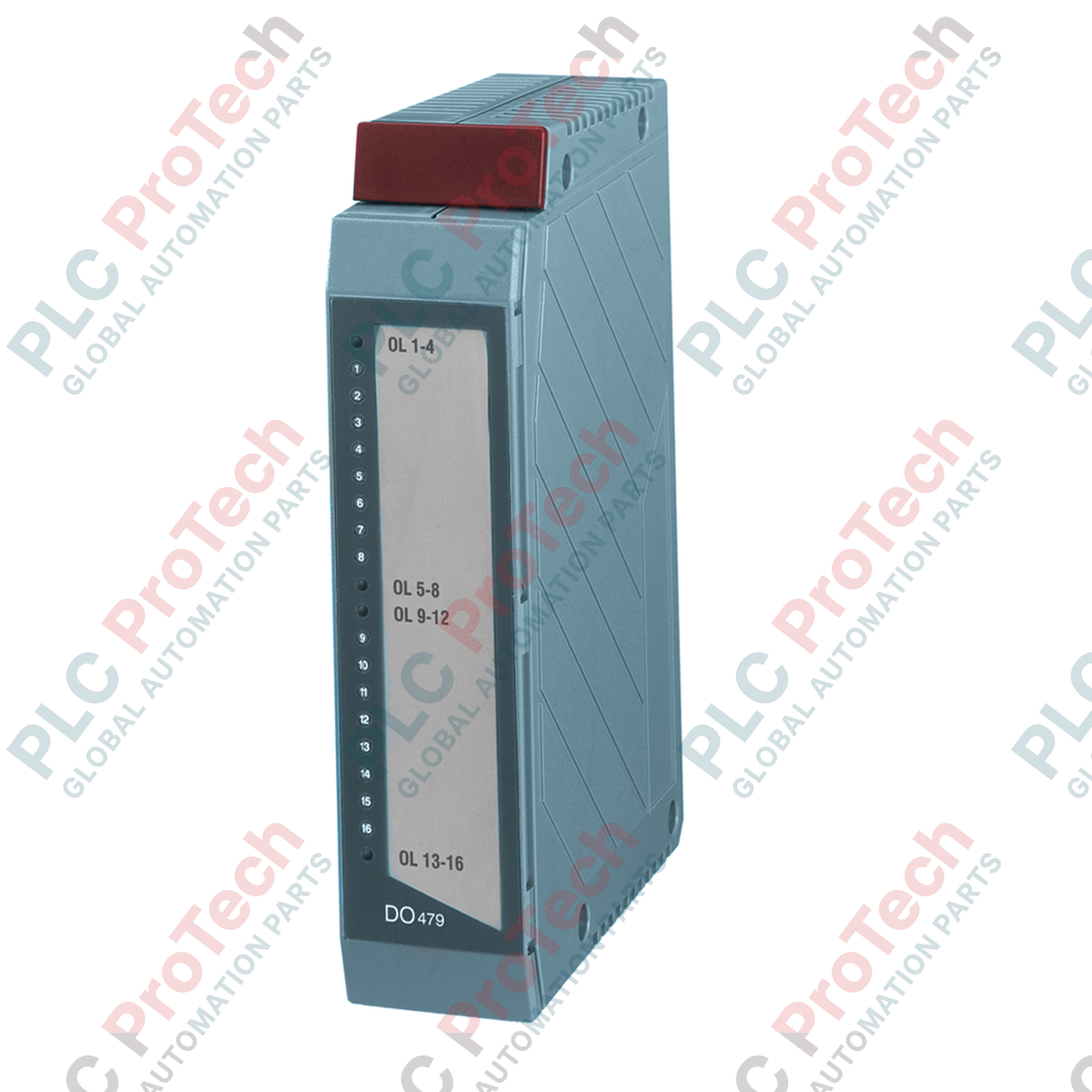

Modulo di uscita digitale B&R 3DO479.6 della serie 2005

Panoramica del prodotto

Il B&R 3DO479.6 (3DO 479.6) è un modulo di uscita digitale ad alta densità progettato per la piattaforma di automazione B&R 2005. Questa unità offre 16 uscite a transistor a 24 VDC, organizzate in due gruppi elettricamente isolati da 8 uscite ciascuno. Progettato per attività industriali critiche come il controllo delle sequenze, l'azionamento delle valvole e la commutazione dei segnali nelle linee di produzione e assemblaggio, il modulo offre una capacità di carico di 0,5 A per canale. Il robusto design di isolamento migliora l'affidabilità del sistema riducendo al minimo le interferenze tra i canali e proteggendo il bus di controllo dai guasti elettrici transitori, garantendo così un funzionamento continuo e costante negli ambienti di automazione più impegnativi.

Configurazione tecnica

L'architettura del modulo è ottimizzata per armadi di controllo con layout salvaspazio e richiede una morsettiera standard a 20 pin per il cablaggio sul campo. Le uscite sono progettate per la commutazione ad alta velocità di carichi a 24 VDC, con un'elaborazione logica interna che garantisce la sincronizzazione di tutti i 16 canali. Il 3DO479.6 offre un'indicazione chiara dello stato, con LED singoli per ciascun canale che forniscono un feedback visivo immediato sullo stato operativo delle uscite. Per garantire flessibilità nella scelta del cablaggio, il modulo supporta il collegamento sia con morsetti a vite sia con morsetti a molla tramite le specifiche morsettiere della serie 3TB170. L'isolamento elettrico è mantenuto tra i due gruppi di uscite, consentendo una gestione distinta del potenziale di tensione o la separazione dei circuiti di alimentazione per sottosistemi rilevanti per la sicurezza.

Specifiche tecniche

Domande frequenti

La morsettiera è inclusa nel modulo 3DO479.6?

No, la morsettiera della serie 3TB170 è un accessorio obbligatorio e deve essere ordinata separatamente. È possibile scegliere tra la 3TB170.9 (morsetti a vite) o la 3TB170.91 (morsetti a molla) in base ai requisiti del sito di installazione.

È possibile combinare gruppi con tensioni diverse su questo modulo?

Il modulo dispone di due gruppi di uscite elettricamente isolati. Sebbene entrambi funzionino a 24 VDC, l'isolamento tra i gruppi consente di mantenere circuiti di distribuzione dell'alimentazione separati per diverse sezioni della macchina, migliorando la tolleranza complessiva ai guasti.

Qual è la capacità di commutazione per canale?

Ciascuna delle 16 uscite a transistor è dimensionata per una corrente continua di 0,5 A a 24 VDC. Assicurarsi che i carichi collegati non superino questa soglia per evitare danni termici ai transistor di uscita.

Linee guida per l'installazione e il funzionamento

• Scelta dei morsetti: Quando si scelgono le morsettiere 3TB170.9 o 3TB170.91, considerare il profilo delle vibrazioni dell'ambiente di installazione. I morsetti a molla (3TB170.91) sono generalmente preferibili nelle applicazioni soggette a forti vibrazioni, come quelle vicino a motori ad alta velocità o macchinari alternativi, poiché mantengono una pressione costante sul conduttore senza richiedere un serraggio periodico.
• Norme di cablaggio: Assicurarsi che l'alimentatore che fornisce i 24 VDC esterni sia adeguatamente filtrato e regolato. Poiché il modulo condivide un potenziale comune all'interno di ciascun gruppo di uscite, evitare di collegare carichi induttivi ad alta corrente (come grandi elettrovalvole) senza appositi diodi di ricircolo o dispositivi di soppressione delle sovratensioni, poiché i picchi induttivi possono causare un comportamento irregolare nei transistor di commutazione.
• Gestione termica: Sebbene il consumo interno sia minimo, pari a 1,0 W, assicurarsi che il rack del sistema 2005 sia installato in una posizione con un adeguato flusso d'aria convettivo. Evitare di ostruire le feritoie di ventilazione sull'alloggiamento del modulo, soprattutto negli armadi che funzionano al limite superiore dell'intervallo di temperatura ambiente.
