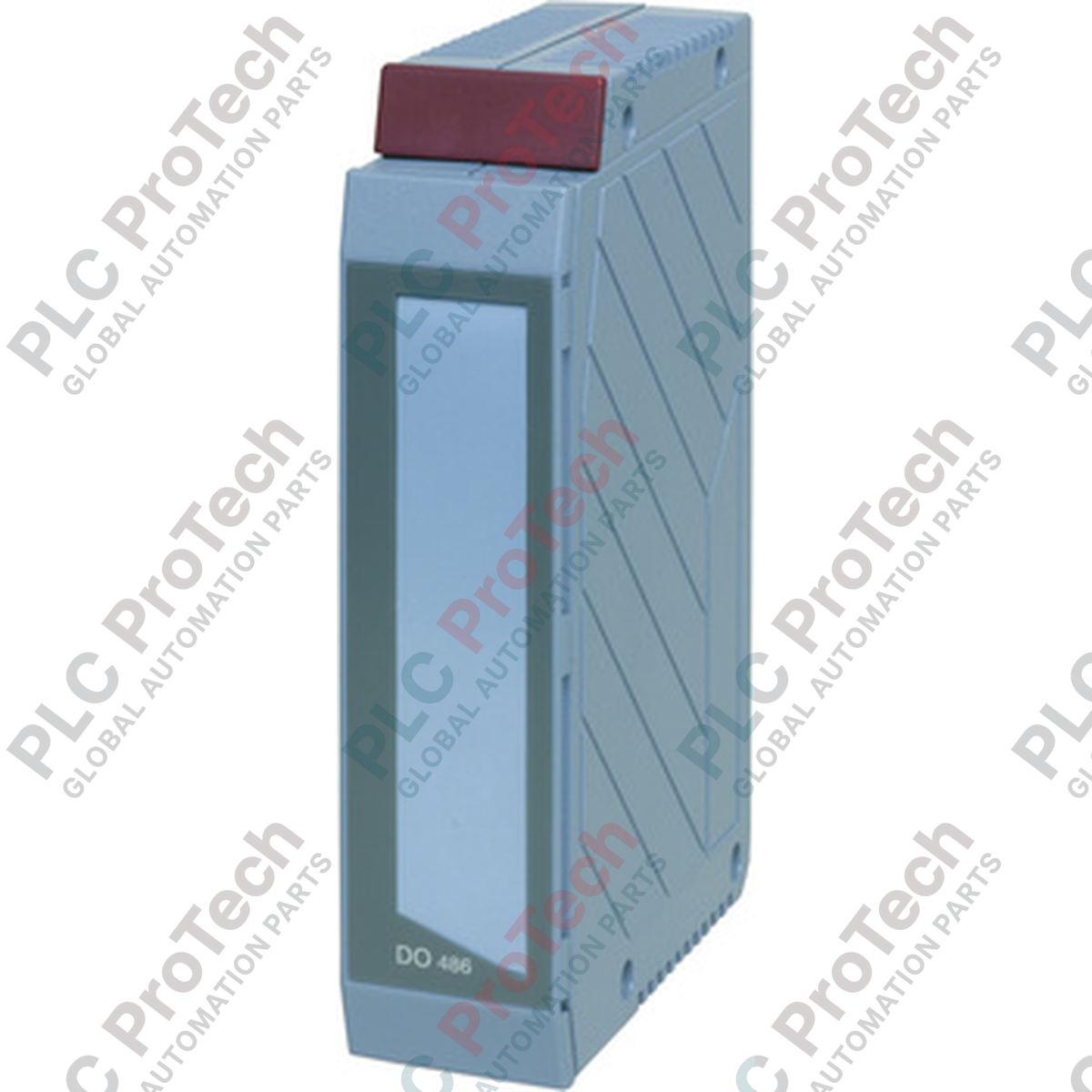

B&R 3DO486.6 Modulo di uscita digitale del sistema 2005

Panoramica del prodotto

Il 3DO486.6 (3DO4866) è un modulo di uscite digitali ad alta densità della serie B&R System 2005, progettato per la commutazione affidabile di attuatori, elettrovalvole e relè industriali. Dotato di 32 uscite a transistor, questo modulo fornisce un'interfaccia robusta tra la logica del PLC e le apparecchiature a livello di campo. Il 3DO486.6 si caratterizza per il doppio isolamento elettrico dei gruppi, che consente di gestire diversi segmenti di alimentazione o zone di sicurezza all'interno di un singolo modulo. È un componente collaudato nelle applicazioni industriali pesanti, tra cui lo stampaggio a iniezione della plastica, l'assemblaggio automobilistico su larga scala e i centri di lavorazione CNC, dove l'elevata densità di canali e la comprovata durata nel tempo sono fondamentali per mantenere la continuità produttiva.

Configurazione tecnica

L'architettura del modulo è progettata per la gestione ad alta densità degli I/O e per una semplificata integrazione elettrica.

• 32 uscite a transistor: Fornisce numerosi punti di controllo in un singolo modulo, riducendo significativamente lo spazio richiesto nel rack per i sistemi complessi.

• Gruppi di uscite isolati: Le 32 uscite sono suddivise in due gruppi elettricamente isolati. Ciò consente di separare diversi tipi di carico o di implementare zone locali di arresto di emergenza.

• Tecnologia a transistor: Utilizza uscite a transistor con commutazione sul positivo (24 VDC), offrendo un funzionamento silenzioso e privo di usura rispetto ai moduli con relè meccanici.

• Segnalazione standardizzata: Funziona al livello logico industriale standard di 24 VDC, garantendo la compatibilità con un'ampia gamma di attuatori industriali.

Specifiche tecniche

Domande frequenti

Qual è il vantaggio dei due gruppi di uscite isolati?

L'isolamento elettrico tra i gruppi consente di alimentare il modulo da due fonti di alimentazione diverse. Ad esempio, un gruppo può essere utilizzato per i segnali di controllo standard, mentre l'altro può essere collegato a un circuito di sicurezza che può essere disattivato indipendentemente in caso di emergenza.

Posso pilotare un'elettrovalvola da 1.0 A con questo modulo?

No. Ogni singolo canale è dimensionato per una corrente massima di 0.5 A. Il tentativo di pilotare un carico da 1.0 A attiverà la protezione interna da sovracorrente o potrebbe danneggiare il transistor di uscita. Per requisiti di corrente più elevati, è necessario utilizzare un relè intermedio esterno.

Il 3DO486.6 è compatibile con i sistemi X20 più recenti?

No. Il 3DO486.6 è progettato specificamente per il backplane System 2005. Per integrare questa funzionalità in un sistema X20, è necessario utilizzare un controllore di bus che supporti l'espansione System 2005 oppure passare a un modulo di uscite digitali X20, come quelli della serie X20DO.

Linee guida di progettazione e standard di cablaggio

• Bilanciamento dei carichi e gestione termica: Sebbene ogni canale supporti 0.5 A, assicurarsi che la corrente totale dell'intero modulo non superi la capacità di trasporto della corrente del backplane. Nelle applicazioni con ciclo di lavoro elevato, garantire una ventilazione adeguata dell'armadio per dissipare il calore generato dai 32 stadi a transistor.

• Protezione dei carichi induttivi: Quando si commutano carichi induttivi come elettrovalvole o avviatori per motori, assicurarsi che il carico disponga di diodi di ricircolo o varistori integrati. Sebbene il modulo disponga di una protezione interna, la soppressione esterna alla sorgente riduce le interferenze elettromagnetiche e prolunga la durata dei transistor di uscita.

• Densità del cablaggio: Data la densità di 32 canali, utilizzare canaline organizzate e puntalini chiaramente etichettati. I moduli ad alta densità sono soggetti a errori di cablaggio; verificare attentamente i collegamenti comuni (0 VDC) per ciascuno dei due gruppi isolati.

• Manutenzione: Monitorare lo stato del modulo tramite gli strumenti diagnostici B&R. Poiché si tratta di uscite a transistor, non vi è usura meccanica, ma verificare nel software la presenza dei messaggi di errore "Cortocircuito" o "Sovraccarico", che indicano guasti nel cablaggio di campo o negli attuatori collegati.
