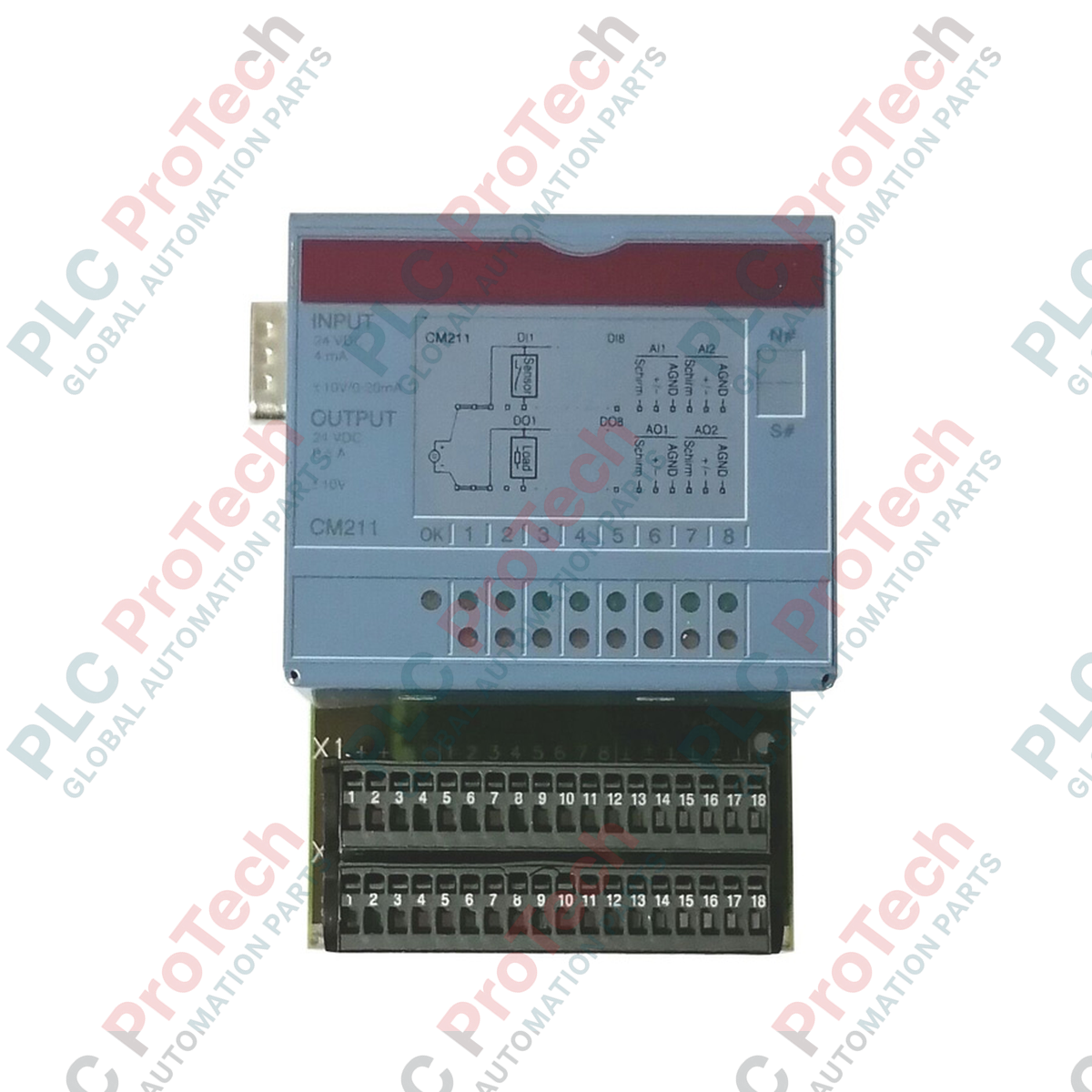

B&R 7CM211.7 Modulo combinato del sistema 2003

Panoramica del prodotto

Il B&R 7CM211.7 è altamente versatile, combinazione multifunzionale progettata per la piattaforma System 2003. È progettato per offrire una combinazione compatta, una soluzione tutto-in-uno per il controllo delle macchine, integrando I/O digitali, il conteggio/la codifica ad alta velocità, e l'elaborazione analogica in un unico ingombro hardware. Questo modulo è particolarmente utile per le applicazioni che richiedono un rilevamento preciso della posizione, la commutazione ad alta velocità, e il feedback dei segnali analogici, come nelle macchine etichettatrici, unità di confezionamento, e linee di assemblaggio di piccole dimensioni. Consolidando più funzioni, il 7CM211.7 riduce la necessità di più moduli specializzati, consentendo di risparmiare spazio significativo sulla guida DIN e riducendo i costi complessivi del sistema.

Configurazione tecnica

L'architettura del modulo è suddivisa in tre zone funzionali principali:

1. I/O digitali e ad alta velocità: Dispone di 8 ingressi digitali (24 VDC, Sink) con un filtro di 4 ms. È fondamentale, questi ingressi possono essere configurati per gestire un feedback di movimento complesso, inclusi 3 contatori a canale singolo, 2 contatori a doppio canale, o 2 encoder incrementali con una frequenza fino a 20 kHz.

2. Uscite digitali: 5 A), a prova di cortocircuito. 0.Sono presenti 8 uscite a transistor (24 VDC, Queste uscite includono una "funzione comparatore," consentendo l'attivazione hardware ad alta velocità basata sui valori del contatore.

3. Elaborazione analogica: Il modulo fornisce 2 ingressi analogici ad alta risoluzione (12 bit) (±10 V o da 0 a 20 mA) e 2 uscite analogiche (±10 V).

Specifiche tecniche

FAQ tecniche

Q1: Posso usare questo modulo per controllare un azionamento servo con segnali analogici?A1: Sì. Le 2 uscite analogiche (±10 V) possono fornire comandi di velocità o coppia a un azionamento, mentre gli ingressi dell'encoder ad alta velocità (20 kHz) possono essere utilizzati per chiudere l'anello di posizione all'interno del controllore B&R.

D2: Che cos'è la "funzione di comparatore" sulle uscite digitali?A2: Ciò consente di attivare immediatamente un'uscita digitale quando un contatore ad alta velocità raggiunge un valore predefinito. Poiché ciò avviene a livello hardware anziché tramite la scansione software del PLC, è ideale per attività che richiedono tempi critici, come lo smistamento o l'espulsione ad alta velocità.

D3: Il modulo è compatibile con i moderni sistemi B&R?A3: Il 7CM211.7 è un modulo obsoleto del sistema 2003. Sebbene sia ancora supportato, nei nuovi progetti viene generalmente utilizzato il sistema X20. Tuttavia, rimane un ricambio fondamentale per la manutenzione delle installazioni esistenti.

Guida all'ingegneria e all'installazione

• Selezione delle morsettiere: Assicurarsi di avere due morsettiere TB718 disponibili, poiché non sono incluse nel modulo. L'uso di morsettiere errate può causare un contatto elettrico insufficiente o una mappatura errata dei pin.

• Cablaggio dell'encoder: Per gli ingressi dell'encoder incrementale a 20 kHz, utilizzare cavi a doppino intrecciato schermati per evitare che le interferenze elettromagnetiche distorcano il conteggio degli impulsi. Assicurarsi che la schermatura sia collegata a terra nel punto di messa a terra del modulo.

• Protezione dai cortocircuiti: Sebbene le uscite a transistor siano protette dai cortocircuiti, i cortocircuiti ripetuti possono generare calore eccessivo. Se un'uscita scatta, verificare il carico sul campo prima di reimpostare la logica del modulo.

• Scalatura analogica: Quando si configurano gli ingressi ±10 V / 0–20 mA in B&R Automation Studio, assicurarsi che la risoluzione a 12 bit (4096 livelli) sia correttamente rapportata alle unità del processo per mantenere la precisione.

Vantaggi ingegneristici

Il 7CM211.7 si distingue per la sua densità funzionale. In molte applicazioni di micro-automazione, questo modulo singolo offre un numero sufficiente di I/O per gestire un intero ciclo della macchina, compresi il feedback del motore, ingressi dei sensori, controllo del solenoide, e i comandi dell'azionamento a velocità variabile contemporaneamente. L'integrato hardware funzione di comparatore garantisce che le azioni ad alta velocità siano indipendenti dal tempo di scansione della CPU, offrendo prestazioni deterministiche essenziali per la produzione di precisione. Le sue numerose certificazioni internazionali (UL, CE, EAC) è inoltre una scelta affidabile per le macchine esportate nei mercati internazionali.
