Modulo tastierino aggiuntivo cHMI 3 B&R 4XP0000.00-K40, slave X2X

Panoramica del prodotto

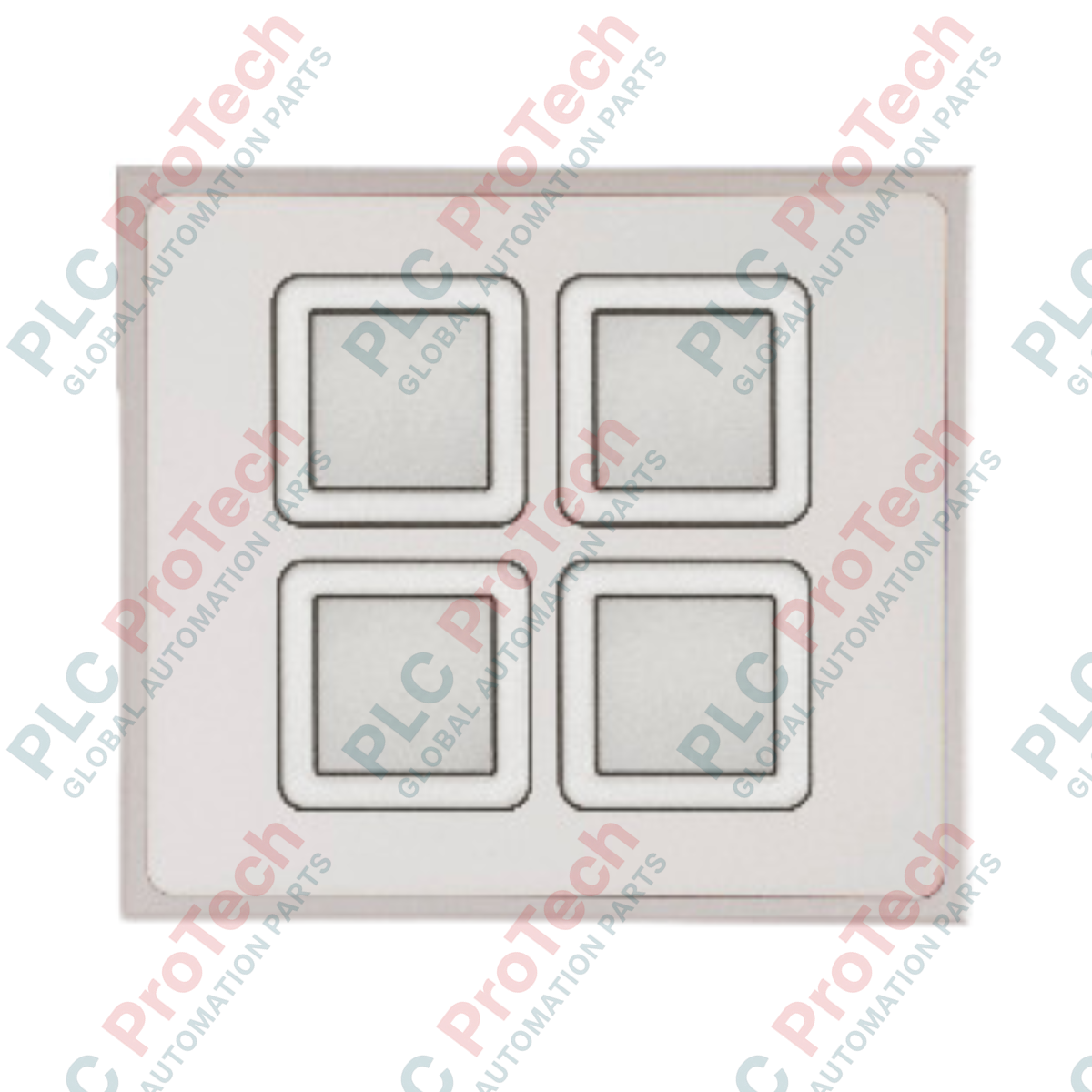

Il modello B&R 4XP0000.00-K40 (4XP0000.00-K40) è un robusto modulo tastierino aggiuntivo cHMI 3, progettato come dispositivo slave X2X per architetture di controllo distribuite. Dispone di quattro tasti quadrati ad anello illuminato, in grado di visualizzare i colori rosso, verde e giallo, fornendo un chiaro riscontro visivo dello stato direttamente sull'interfaccia della macchina. Questo modulo è ampiamente impiegato nelle macchine per l'imballaggio, nelle linee di stampa e nei sistemi skid di processo, dove gli operatori necessitano di un controllo tattile e di un'indicazione immediata dello stato lontano dal pannello HMI principale. L'unità si collega tramite un connettore multipunto maschio a 8 poli e riceve l'alimentazione direttamente dal bus interno, semplificando il cablaggio dell'armadio. Con un grado di protezione frontale IP65 e un alloggiamento in metallo, resiste agli ambienti industriali difficili, comprese le aree soggette a lavaggio e i luoghi con elevati livelli di polvere o umidità. I LED integrati Run ed Error consentono una diagnostica rapida senza aprire l'armadio di controllo, riducendo al minimo i tempi di fermo durante la messa in servizio e la manutenzione.

Integrazione dell'interfaccia e meccanica

Il modello 4XP0000.00-K40 utilizza l'interfaccia B&R X2X Link, che consente di posizionarlo fino a 100 metri dalla stazione master (come un controllore bus X20 o un Automation PC).

•

  Configurazione dei tasti: Dotato di 4 tasti quadrati ad anello illuminato. Ogni tasto supporta 3 colori (rosso, verde, giallo) e viene controllato individualmente tramite il protocollo X2X, consentendo l'indicazione dinamica dello stato (ad es. verde per "Pronto", rosso per "Guasto", giallo per "Attivo").



•

  Collegamento: Utilizza un connettore multipunto maschio a 8 poli (variante). Il modulo è alimentato tramite l'alimentazione del bus interno (24 V CC, +/- 25%), eliminando la necessità di un'alimentazione separata nel punto di montaggio.



•

  Montaggio: Progettato per il montaggio su pannello frontale. La cornice anteriore è in alluminio con finitura anodizzata naturale (Pantone 427 C), mentre l'alloggiamento posteriore è in metallo. Una guarnizione piatta garantisce la tenuta IP65 contro l'apertura del pannello.



•

  Accessori necessari: Per il funzionamento è necessario acquistare separatamente la morsettiera a 8 poli 0TB1108.8110 (morsetto a molla, 1,5 mm2, flangia a vite antivibrante). Una morsettiera a 3 poli (0TB703.81) è generalmente inclusa per specifiche varianti di cablaggio.



Specifiche tecniche

Domande frequenti

Il modello 4XP0000.00-K40 è compatibile con Automation Studio?

Sì. Il modulo è completamente supportato da B&R Automation Studio. Sono disponibili aggiornamenti hardware (HWUpgrade) per le versioni V2.6, V3.0, V4.0 e V6.0, garantendo un'integrazione ottimale nei progetti esistenti e nelle configurazioni di mappatura degli I/O.

Questo modulo tastiera richiede un alimentatore esterno?

No. Il modello 4XP0000.00-K40 è alimentato tramite l'alimentazione interna del bus X2X (24 VDC). Finché il master X2X fornisce l'alimentazione al bus, la tastiera funziona senza cablaggi aggiuntivi per l'alimentazione, ma per il collegamento è comunque necessario ordinare separatamente la morsettiera a 8 poli specifica (0TB1108.8110).

È possibile personalizzare i tasti con etichette diverse?

Sì. B&R fornisce modelli di strisce per legende per il modello 4XP0000.00-K40, che consentono agli utenti di stampare etichette personalizzate da inserire sotto il rivestimento frontale in poliestere. Ciò permette una marcatura specifica per l'applicazione (ad esempio, "Avvio", "Arresto", "Ripristino", "Avanzamento a impulsi") in base alla funzione della macchina.

Qual è la differenza tra le versioni -K40 e -K20?

La versione -K40 è dotata di tasti quadrati con anello luminoso, mentre la versione -K20 presenta generalmente tasti rotondi. Entrambe offrono illuminazione a 3 colori e connettività X2X, ma la forma fisica dei tasti e potenzialmente il design del telaio frontale differiscono per adattarsi all'estetica specifica del pannello cHMI.

Istruzioni per il montaggio e il cablaggio del pannello

•

  Morsettiera obbligatoria: Il modello 4XP0000.00-K40 non viene fornito con il connettore. È necessario ordinare separatamente la 0TB1108.8110 (morsettiera a molla cage clamp a 8 poli, 1,5 mm2). Assicurarsi che la schermatura del cavo sia collegata all'alloggiamento metallico tramite il pressacavo o il morsetto, per mantenere la conformità EMC.



•

  Foratura del pannello: Il modulo richiede una foratura precisa del pannello di 90 mm x 80 mm. La guarnizione piatta fornita deve essere posizionata tra il telaio frontale e il pannello per ottenere il grado di protezione IP65. Serrare uniformemente i morsetti di fissaggio posteriori per evitare di deformare il telaio frontale, compromettendo la tenuta.



•

  Instradamento dei cavi X2X: Poiché il modulo funge da slave X2X, utilizzare un cavo a doppino intrecciato schermato per il collegamento X2X. Mantenere la distanza al di sotto di 100 m. Se si collegano in cascata più slave X2X, assicurarsi che la terminazione sia impostata correttamente sull'ultimo dispositivo della catena, secondo le regole della topologia X2X.



•

  Pulizia e manutenzione: Il rivestimento frontale in poliestere e il telaio in alluminio resistono ai detergenti industriali. Tuttavia, evitare di spruzzare direttamente ad alta pressione sulla giunzione della guarnizione. Per la pulizia utilizzare panni morbidi; i tamponi abrasivi possono danneggiare la finitura anodizzata o graffiare il rivestimento, compromettendo la leggibilità.
