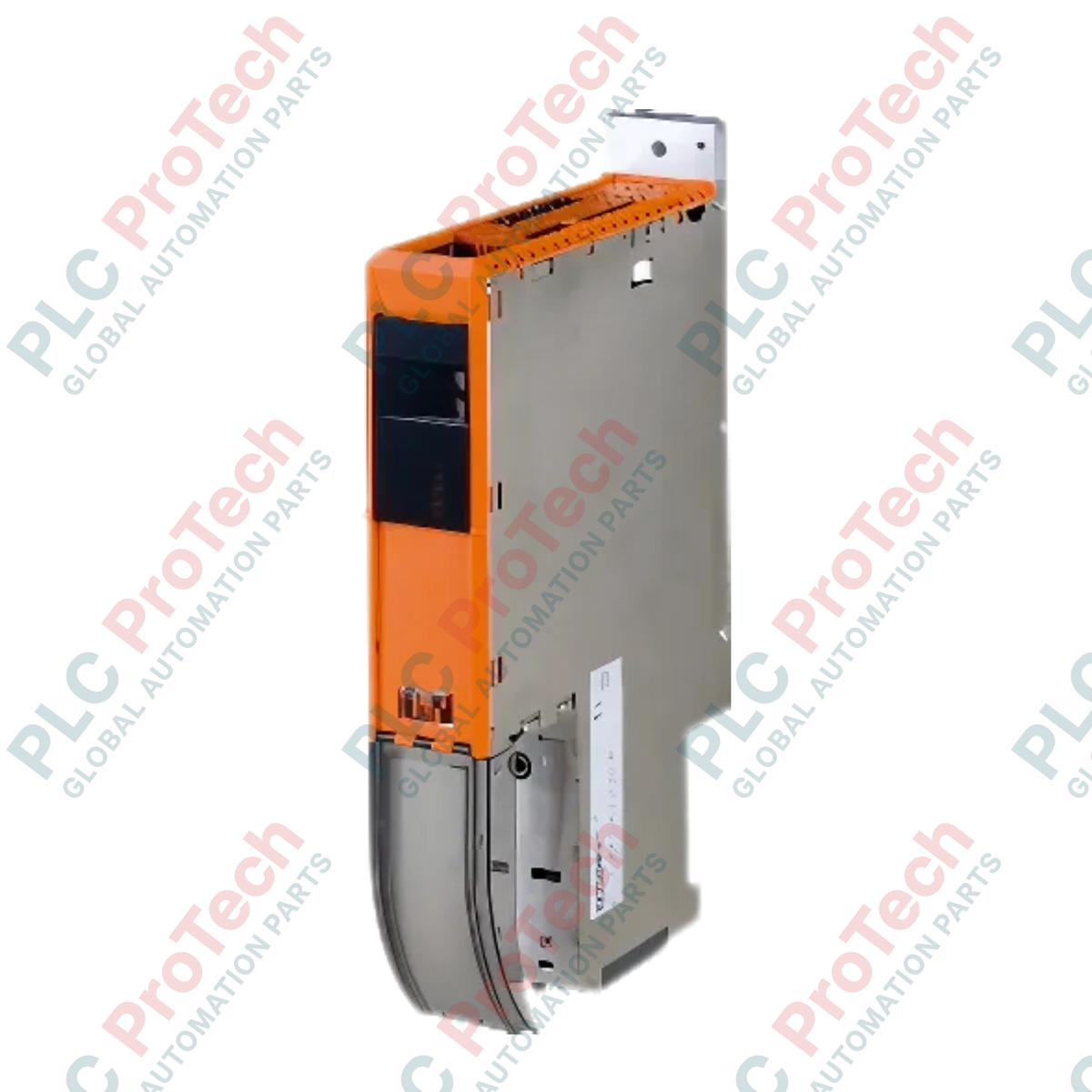

B&R 8BVI0028HCD0.000-1 modulo inverter a 2 assi ACOPOSmulti

Panoramica del prodotto

8BVI0028HCD0.000-1 (8BVI0028HCD0.000-1) è un modulo inverter ad alta densità a 2 assi sviluppato per la piattaforma di azionamento modulare ACOPOSmulti, progettato specificamente per ambienti con montaggio su piastra fredda o passante. Alloggiando due stadi inverter di potenza completamente indipendenti in un unico involucro fisico, questo modulo massimizza la densità di potenza per la sincronizzazione multi-asse in applicazioni impegnative, come l’assemblaggio robotizzato ad alta velocità, le linee di confezionamento di precisione e i macchinari tessili complessi. L’unità utilizza il backplane modulare ACOPOSmulti per integrarsi direttamente nell’architettura del bus CC, favorendo un’efficiente condivisione dell’energia rigenerativa e una gestione termica ottimale in quadri di controllo industriali con spazio limitato.

Configurazione tecnica

Questo modulo offre un controllo avanzato della potenza tramite commutazione ad alta velocità e monitoraggio logico integrato, adatto a sequenze di controllo del movimento ad alta intensità che richiedono la sicurezza funzionale.

• Gestione termica: il design con piastra fredda o montaggio passante consente il montaggio diretto su dissipatori raffreddati a liquido o sulle superfici esterne del quadro, migliorando notevolmente la dissipazione del calore rispetto ai moduli standard raffreddati ad aria.

• Versatilità delle prestazioni: con due stadi inverter indipendenti, il modulo supporta movimenti multi-asse complessi, mentre la configurazione "AS" (Advanced Safety) offre una sicurezza funzionale integrata a doppio canale.

• Architettura energetica: dispone di una robusta capacità d’ingresso di 23.5 microfarad per ridurre l’ondulazione della tensione, mentre la logica interna è alimentata da un ingresso stabile a 25 VDC, garantendo un’integrità costante dei segnali di controllo durante i transitori ad alto carico.

• Espansione modulare: è dotato di 2 slot dedicati per moduli plug-in, che consentono l’integrazione personalizzata di bus di campo, retroazione o funzioni tecnologiche senza aumentare l’ingombro fisico.

Specifiche tecniche

Domande frequenti sull’hardware industriale

Qual è il vantaggio funzionale del montaggio "su piastra fredda o passante"?

Questo metodo di montaggio è destinato a quadri ad alta densità o ad ambienti con temperature ambiente elevate, dove la convezione naturale dell’aria non è sufficiente. Trasferendo il calore direttamente a un circuito liquido o all’esterno dell’involucro del quadro, è possibile ottenere una maggiore densità di corrente e prolungare la vita utile dell’hardware, proteggendo i componenti interni da guasti prematuri legati al calore.

In che modo la designazione integrata "AS" influisce sulla sicurezza della macchina?

La designazione "AS" indica funzionalità Advanced Safety. Ciò consente all’azionamento di eseguire funzioni di sicurezza come Safe Torque Off (STO) direttamente a livello dell’azionamento, eliminando la necessità di contattori di sicurezza esterni e riducendo la complessità della logica di sicurezza cablata, mantenendo al contempo la conformità SIL 3 / PL e.

Qual è lo scopo dei 2 slot per i moduli plug-in?

Questi slot offrono scalabilità. A seconda dei requisiti della macchina, è possibile inserire moduli specifici per gestire diversi tipi di retroazione dell’encoder, come EnDat 2.2 o SSI, oppure interfacce di comunicazione aggiuntive, consentendo all’inverter di base di adattarsi a vari requisiti di automazione senza sostituire l’intera unità di azionamento.

Linee guida per la messa in servizio sul campo e la sicurezza

Preparazione dell’interfaccia termica

Quando si utilizza il montaggio su piastra fredda, assicurarsi che la superficie di accoppiamento del dissipatore sia perfettamente piana e priva di detriti. Applicare un materiale d’interfaccia termica (TIM) ad alta conducibilità termica o una pasta termica per garantire il massimo trasferimento di calore. Serrare tutti gli elementi di fissaggio di montaggio alla coppia specificata nel manuale di installazione B&R per evitare intercapedini d’aria che potrebbero causare punti caldi locali.

Collegamento del bus CC e coppia di serraggio

Il collegamento al bus CC condiviso è fondamentale per le prestazioni multi-asse. Utilizzare i connettori del bus specificati in fabbrica e assicurarsi che tutti i bulloni siano serrati al valore corretto in Nm. Collegamenti allentati possono causare un aumento dell’impedenza, cadute di tensione e potenziali interventi per errori del bus CC durante le fasi di accelerazione elevata.

Manutenzione delle guarnizioni passanti

Se si utilizza il montaggio passante per isolare la sezione di potenza dalla sezione di controllo, ad esempio per trasferire il calore attraverso una parete del quadro, assicurarsi che le guarnizioni rimangano integre ed ermetiche. Guarnizioni compromesse consentono a polvere conduttiva o umidità di penetrare nell’elettronica interna dell’azionamento, causando cortocircuiti o guasti prematuri del modulo.
