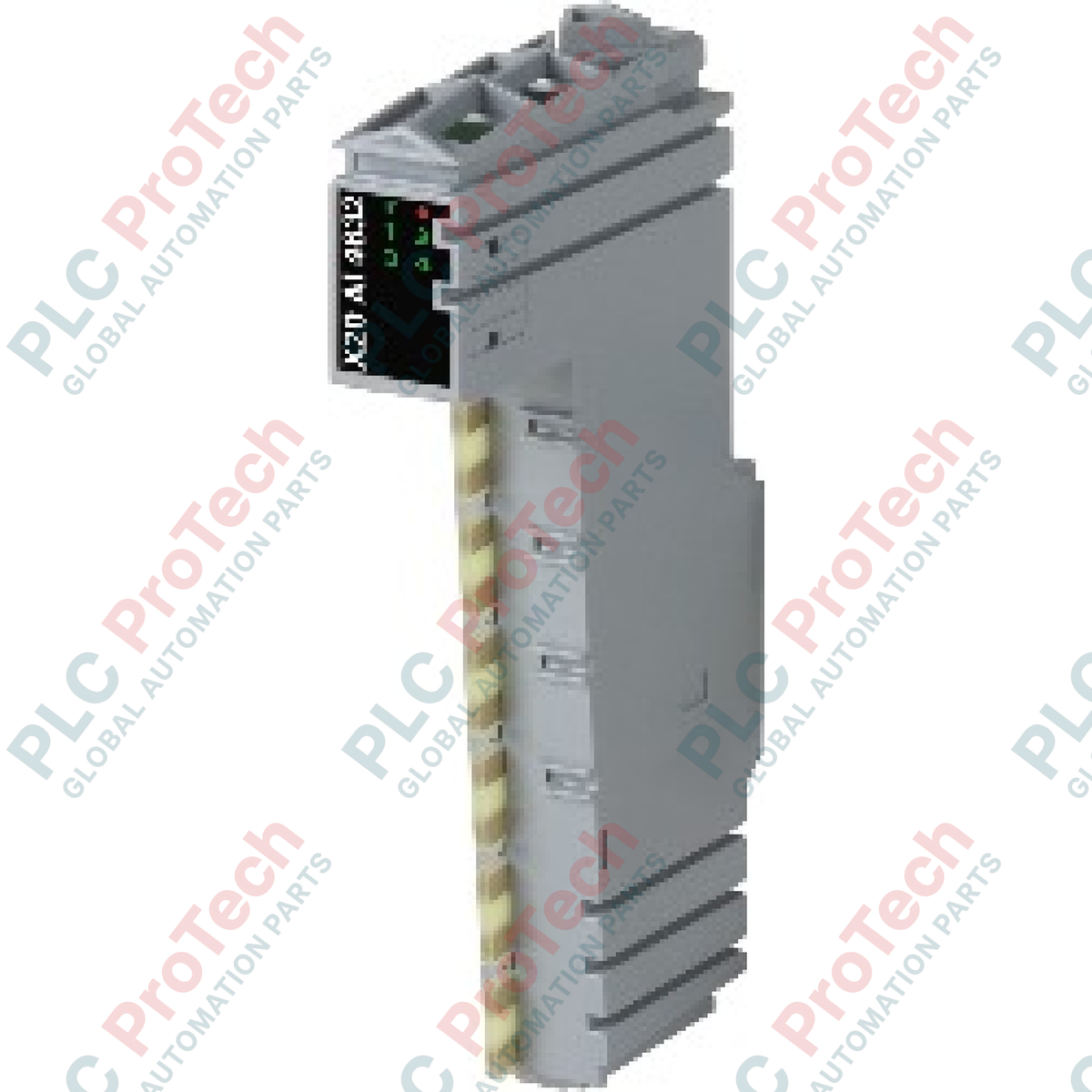

B&R X20AI4632 modulo di ingresso analogico

Panoramica del prodotto

 X20AI4632 (X20AI4632) è un modulo di ingresso analogico ad alte prestazioni progettato per il sistema modulare B&R X20. Questo modulo dispone di 4 ingressi analogici indipendenti, con configurazione selezionabile in campo per segnali di tensione da ±10 V o circuiti di corrente da 0 a 20 mA. Progettato per settori industriali in cui la precisione è fondamentale, tra cui il controllo dei processi ad alta velocità, il monitoraggio della generazione di energia e il feedback delle traiettorie robotiche complesse,  X20AI4632 offre un rapido tempo di conversione totale di 50 microsecondi su tutti i canali. Grazie alla conversione SAR (Successive Approximation Register) simultanea e alla risoluzione a 15 bit, il modulo garantisce un'acquisizione del segnale accurata e deterministica, risultando essenziale per circuiti ad alta velocità che richiedono latenza minima e alta fedeltà del segnale.

Configurazione tecnica

Questo modulo è progettato per mantenere la precisione in ambienti elettricamente impegnativi e dispone di una robusta architettura con ingressi differenziali e funzionalità diagnostiche complete.

• Versatilità del segnale: ciascuno dei 4 canali supporta segnali di tensione o di corrente, determinati tramite il collegamento ai terminali, offrendo flessibilità per architetture con sensori misti.

• Elaborazione ad alta velocità: con un tempo di conversione totale di 50 microsecondi e filtri passa-basso integrati del terzo ordine (frequenza di taglio di 10 kHz), il modulo bilancia efficacemente il campionamento ad alta frequenza e la soppressione del rumore.

• Diagnostica avanzata: il monitoraggio in tempo reale è fornito tramite LED per lo stato di funzionamento/errore del modulo e per le funzioni specifiche dei canali. La configurazione definita via software consente un controllo preciso dei parametri di ingresso, garantendo un'integrazione fluida in B&R Automation Studio.

• Robustezza industriale: il modulo è certificato per aree pericolose (Classe I, Divisione 2) e condizioni ambientali estreme, supportando un ampio intervallo di temperature operative e un'elevata resistenza alle vibrazioni in conformità agli standard DNV e LR.

Specifiche tecniche

Domande frequenti sull'hardware industriale

È possibile combinare ingressi di tensione e di corrente sullo stesso modulo?

Sì. X20AI4632 è progettato per supportare entrambi i tipi di segnale. Poiché il tipo di ingresso è determinato dai collegamenti specifici ai terminali utilizzati, è possibile configurare singoli canali per ±10 V o da 0 a 20 mA, in base alle esigenze della strumentazione di campo.

Che cosa offre la funzione "Conversione simultanea degli ingressi"?

La conversione simultanea garantisce che tutti i 4 canali vengano campionati esattamente nello stesso momento. Questo è fondamentale in applicazioni come il monitoraggio dell'alimentazione multifase o il rilevamento coordinato del movimento, dove sono necessari dati con accuratezza di fase per calcolare valori significativi in tempo reale senza lo scostamento temporale presente nei moduli con campionamento sequenziale.

Il modulo richiede componenti aggiuntivi per l'installazione?

Sì. Per completare l'assemblaggio, è necessario ordinare separatamente 1x blocco terminale X20TB12 e 1x modulo bus X20BM11. Questi componenti garantiscono il mantenimento del passo e della connettività corretti del modulo all'interno dell'architettura del backplane X20.

Linee guida per la messa in servizio sul campo e la sicurezza

Messa a terra e integrità del modo comune

Il modulo presenta un intervallo di modo comune di ±12 V. Assicurarsi che le masse dei segnali siano collegate correttamente al riferimento del sistema per evitare che la tensione di modo comune superi questo intervallo, causando imprecisioni di misurazione o potenziali danni allo stadio di ingresso. Utilizzare cavi a doppino intrecciato schermati per tutti gli ingressi e collegare le schermature alla terra del sistema nel punto di ingresso nell'armadio.

Protezione degli ingressi e gestione dei sovraccarichi

Il modulo è protetto dai collegamenti accidentali alla tensione di alimentazione e può sopportare ingressi di segnale fino a ±30 V (modalità tensione) o ±50 mA (modalità corrente). Nonostante questa protezione, verificare sempre la polarità del cablaggio e l'intervallo del segnale prima di applicare l'alimentazione. In caso di sovraccarico, il modulo invia al software di controllo codici standardizzati (0x8001 per valore inferiore al limite, 0x7FFF per valore superiore al limite), consentendo risposte automatizzate della logica di sicurezza.

Declassamento termico ad alta quota

Sebbene il modulo sia classificato per altitudini fino a 2000 metri senza limitazioni, le installazioni al di sopra di questa quota richiedono una gestione termica attiva. Per ogni 100 metri oltre i 2000 metri, ridurre la temperatura ambiente operativa massima consentita di 0,5 gradi C per compensare la minore densità dell'aria e la ridotta efficienza di raffreddamento.
