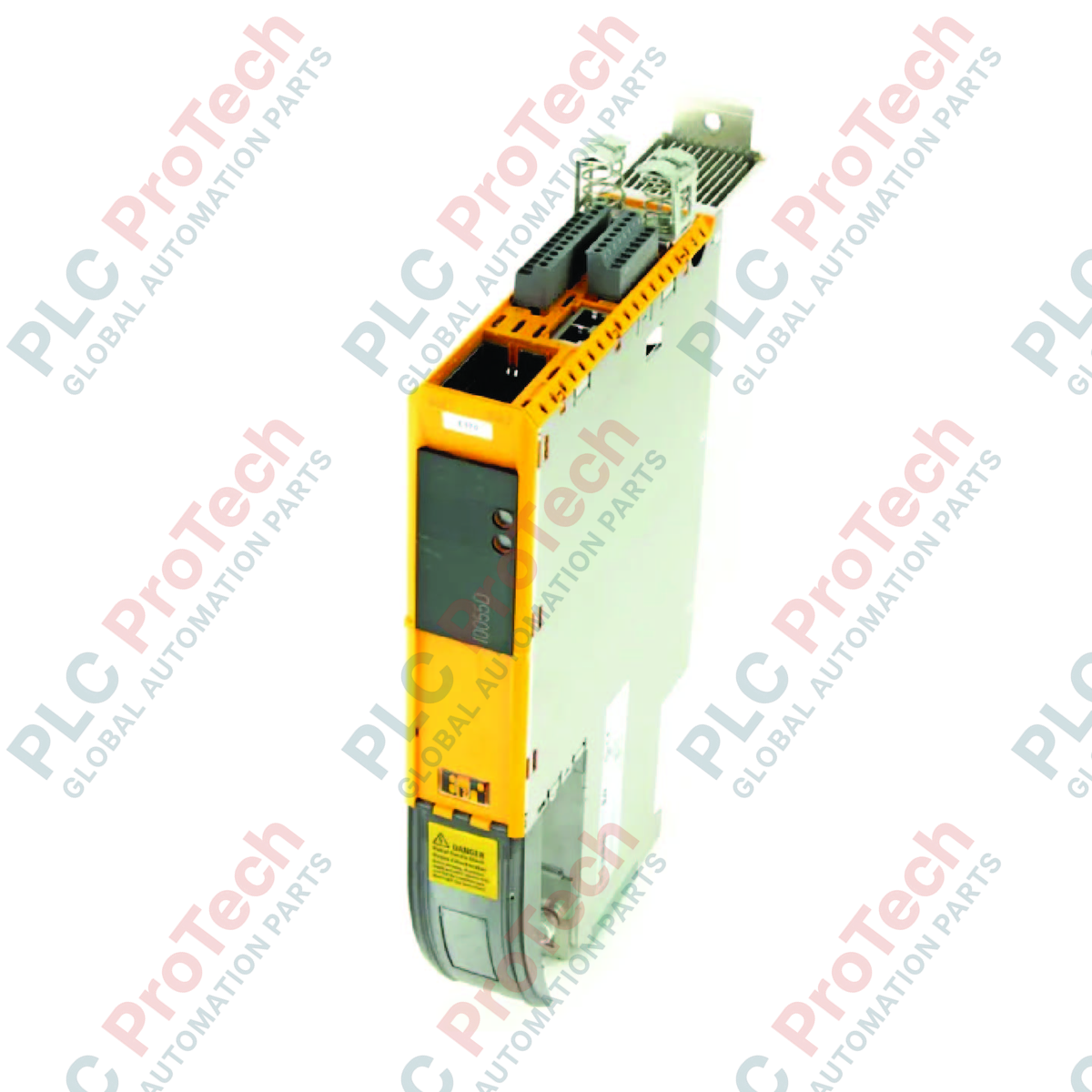

B&R 8BVI0055HWD0.000-1 Modulo inverter ACOPOSmulti

Panoramica del prodotto

 8BVI0055HWD0.000-1 (8BVI0055HWD0.0001) è un modulo inverter ad alta precisione appartenente alla serie B&R ACOPOSmulti, progettato per il controllo avanzato del movimento e soluzioni di azionamento ad alta efficienza energetica. Questa unità è progettata per gestire la conversione di potenza all'interno di sistemi di azionamento multiasse, comunemente utilizzati nel confezionamento ad alta velocità, nella lavorazione CNC e nelle linee di assemblaggio automatizzate. Utilizzando la piattaforma ACOPOSmulti,  8BVI0055HWD0.000-1 contribuisce a ridurre l'ingombro dell'armadio e a ottimizzare la distribuzione della potenza tramite un bus CC comune. Il suo design robusto garantisce un funzionamento stabile in settori industriali impegnativi, come la produzione tessile e la lavorazione dei metalli, dove il controllo preciso della coppia e della velocità è fondamentale per mantenere la continuità operativa.

Configurazione tecnica

In quanto componente integrante dell'ecosistema ACOPOSmulti, questo azionamento inverter è caratterizzato da un'architettura hardware modulare e dalla compatibilità con bus CC ad alta tensione.

• Integrazione del bus CC: Ottimizzato per il funzionamento in un ambiente con bus CC condiviso, supporta tensioni fino a 900 VCC per massimizzare il recupero dell'energia e la distribuzione tra gli assi in motorizzazione e in frenata.

• Alimentazione per il controllo di precisione: Funziona con una tensione di ingresso stabilizzata di 25 VCC (più o meno 1,6%) per i circuiti logici e di controllo interni, garantendo l'immunità alle fluttuazioni dell'alimentazione primaria.

• Protezione del circuito interno: Presenta una bassa resistenza interna (0,5 Ohm) e un potenziale di estinzione definito (circa 30 V) per proteggere i componenti elettronici sensibili durante i cicli di commutazione rapida o le sequenze di spegnimento.

• Protezione termica e ambientale: Con grado di protezione IP20 (lato anteriore), il modulo è progettato per l'installazione in armadi di controllo con condizioni ambientali controllate, offrendo protezione contro i corpi estranei solidi.

Specifiche tecniche

Domande frequenti

Qual è l'importanza dell'ingresso a 25 VCC per questo azionamento?

8BVI0055HWD0.000-1 richiede un'alimentazione specifica a 25 VCC per la propria elettronica interna. Questa tensione leggermente superiore allo standard (rispetto a 24 VCC) tiene conto delle possibili cadute di tensione sul backplane e garantisce che la logica dell'azionamento rimanga attiva anche durante i transitori di carico elevato sul bus CC.

Questo modulo può essere utilizzato in una configurazione autonoma?

No, i moduli inverter ACOPOSmulti sono progettati per far parte di un sistema di azionamento più ampio. Devono essere montati sul backplane appropriato e collegati a un bus CC comune alimentato da un modulo di alimentazione (serie 8BVP).

Come viene gestito il raffreddamento di questo inverter specifico?

Il peso di 4,5 kg riflette la presenza di un dissipatore di calore di notevoli dimensioni e di un sistema interno di gestione termica. A seconda della configurazione del backplane, il raffreddamento viene generalmente ottenuto tramite aria forzata all'interno dell'armadio o mediante montaggio su piastra fredda.

Linee guida ingegneristiche e protocolli di sicurezza

• Scarica di sicurezza del bus CC: AVVERTENZA: sui terminali del bus CC può rimanere presente alta tensione (fino a 900 VCC) molto tempo dopo la disconnessione dell'alimentazione principale. Utilizzare sempre un multimetro calibrato per verificare che la tensione del bus CC sia scesa al di sotto di 50 V prima di eseguire qualsiasi cablaggio o intervento di manutenzione.

• Allineamento del backplane: Quando si installa il modulo nel rack ACOPOSmulti, assicurarsi che i connettori di potenza e di segnale siano perfettamente allineati prima di applicare pressione. Un disallineamento può danneggiare i contatti del bus CC ad alta corrente, causando archi elettrici e surriscaldamento localizzato durante il funzionamento.

• Schermatura e messa a terra: Per ridurre al minimo le interferenze elettromagnetiche (EMI), assicurarsi che i cavi del motore siano adeguatamente schermati e che la schermatura sia fissata alla piastra di messa a terra nella parte inferiore dell'azionamento. Mantenere separati i cavi del bus CC ad alta tensione dalle linee di comunicazione a bassa tensione.

• Coppia di serraggio: Tutti i terminali di potenza devono essere serrati alle coppie specificate dal produttore. Collegamenti allentati sul bus CC o sulle fasi del motore possono causare un guasto catastrofico del ponte inverter a causa della resistenza di contatto.
