B&R X20AI4322 Modulo di ingresso analogico Sistema X20

Panoramica tecnica

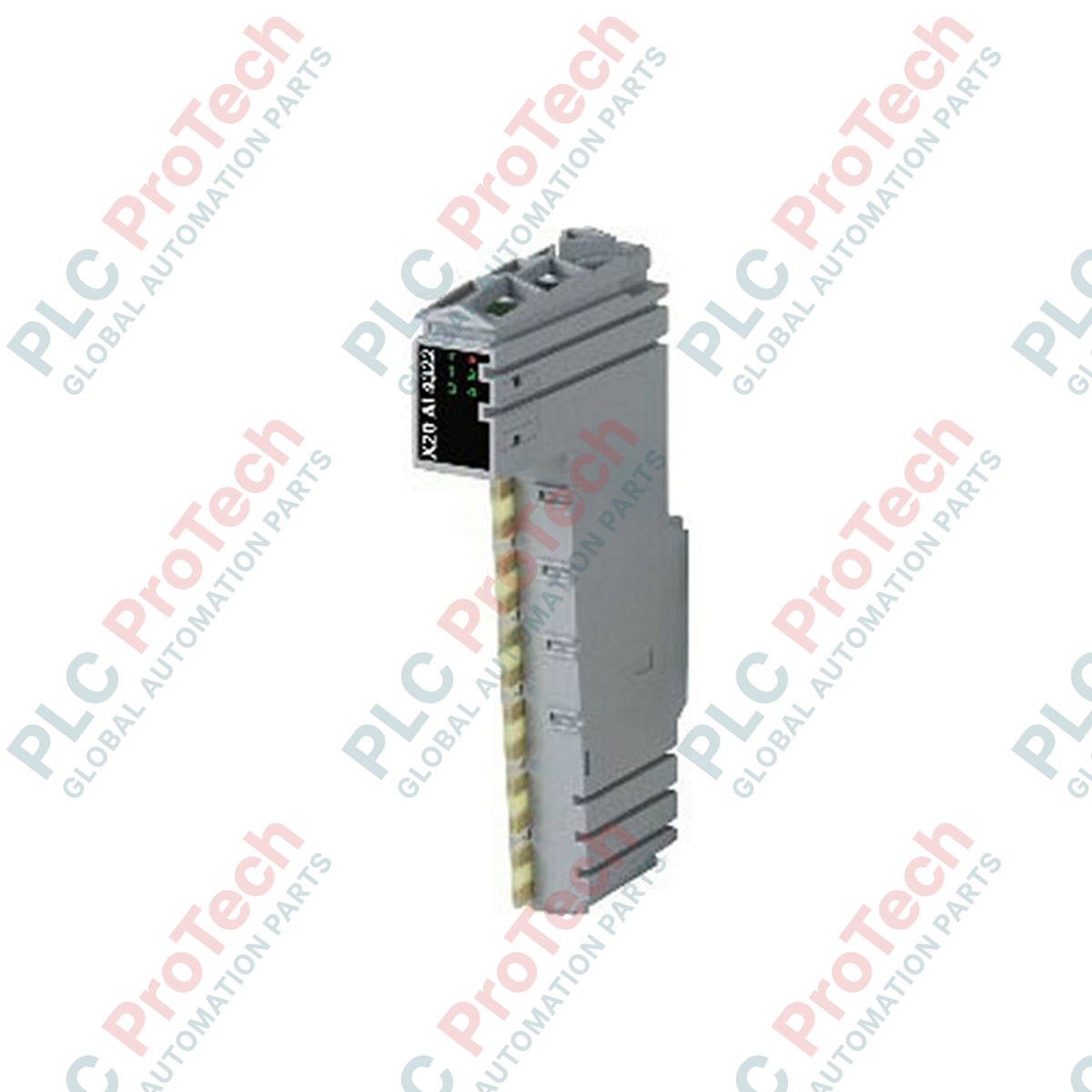

Il B&R X20AI4322 (X20AI4322) è un modulo di ingresso analogico a 4 canali ad alta densità, progettato per l'elaborazione di circuiti di corrente industriali nell'ambiente standard del sistema X20. Sviluppato per l'impiego in complesse reti di controllo dei processi, come impianti di trattamento chimico, stazioni di lavorazione di petrolio e gas e linee di produzione automatizzate, questo hardware gestisce il monitoraggio preciso della telemetria dei sensori per mantenere la stabilità del sistema ed eliminare i tempi di inattività imprevisti delle linee. Il modulo dispone di 4 ingressi differenziali isolati progettati per misurare circuiti di controllo analogici standard da 0 a 20 mA e da 4 a 20 mA. Grazie a una risoluzione del convertitore digitale di 12 bit e a un tempo di conversione totale rapido di 400 μs su tutti i canali attivi, questo modulo fornisce la traduzione in tempo reale dei dati di campo direttamente sul bus backplane X2X Link ad alta velocità.

Configurazione tecnica

L'architettura elettrica interna e il percorso di scansione della telemetria di questo modulo I/O sono progettati per garantire chiarezza del segnale e una diagnostica affidabile:

• Stadio di ingresso differenziale: utilizza una misurazione di tensione realmente differenziale sugli shunt di precisione interni, offrendo una reiezione del modo comune superiore rispetto agli schemi con messa a terra a terminazione singola.

• Identificazione telemetrica integrata: dispone di un codice identificativo B&R permanente integrato in fabbrica (0xCAB3), che consente alla CPU master a monte di eseguire la verifica automatica dell'hardware e la procedura di handshaking per la sostituzione a caldo.

• Matrice diagnostica completa: dotata di indicatori LED di stato locali, raggruppati direttamente sul pannello frontale, per fornire una conferma visiva di:

• Funzione I/O: monitoraggio in tempo reale dello stato del segnale per ciascun canale.

• Stato operativo: fase corrente di funzionamento del microcontrollore locale.

• Stato del modulo: avviso immediato in caso di guasti nella comunicazione del bus o di malfunzionamenti hardware interni.

• Conversione multicanale sincronizzata: il multiplexer del convertitore analogico-digitale integrato completa un ciclo di scansione completo di tutti e 4 i circuiti di corrente ogni 400 μs, riducendo al minimo lo sfasamento nelle applicazioni di controllo ad anello chiuso ad alta velocità.

Specifiche tecniche

FAQ sulle applicazioni industriali

• In che modo X20AI4322 gestisce una condizione di filo interrotto su un circuito da 4 a 20 mA?

  Quando un canale è configurato per l'intervallo standard da 4 a 20 mA, il modulo monitora la soglia di corrente di base. Se un filo di campo si rompe o un sensore si guasta, la corrente scende al di sotto del livello critico di 4 mA. Il modulo registra uno stato di guasto per rottura del filo, fa lampeggiare il LED di errore del canale corrispondente e aggiorna il registro di stato I/O sul controller principale per attivare routine di fallback sicure.

• Questo modulo può misurare sorgenti di corrente a terminazione singola?

  Sì. Sebbene il modulo disponga di ingressi differenziali ad alte prestazioni per eliminare i loop di massa, può supportare sorgenti di corrente a terminazione singola. Per eseguire questa configurazione, collegare il terminale negativo (COM) del canale di ingresso specifico direttamente al punto di riferimento della massa comune dell'alimentatore del sensore esterno.

• Qual è il vantaggio del codice di identificazione hardware 0xCAB3?

  Il codice ID univoco (0xCAB3) consente all'ambiente software B&R Automation Studio di interrogare dinamicamente il rack I/O durante l'avvio. Se durante la manutenzione un tecnico sul campo inserisce accidentalmente un tipo di modulo errato nello slot designato, la CPU rileva la mancata corrispondenza dell'ID e arresta il bus, prevenendo potenziali danni all'hardware o la corruzione del circuito di controllo.

Direttive di ingegneria sul campo e installazione

RISCHIO DI SOVRACCARICO DEL CIRCUITO DI CORRENTE: Non applicare mai una sorgente di tensione diretta ai morsetti di ingresso senza una resistenza di limitazione della corrente in serie o un circuito di corrente del sensore attivo. L'applicazione di una tensione eccessiva sovraccaricherà le resistenze shunt interne di precisione, causando danni termici permanenti e la perdita della calibrazione su quel canale specifico.

Istruzioni per la schermatura e la separazione dei segnali

Utilizzare sempre cavi per strumentazione a doppino intrecciato e schermati in rame per tutti i segnali analogici da 4 a 20 mA. Instradare i cavi dei sensori analogici attraverso canaline separate o compartimenti isolati, lontano da azionamenti per motori in CA ad alta tensione, contattori e linee di uscita degli azionamenti a frequenza variabile (VFD). Per una mitigazione ottimale del rumore ad alta frequenza, spelare la guaina esterna del cavo nel punto di ingresso del modulo e fissare direttamente la treccia schermante in rame nudo alla sbarra di terra funzionale (FE) utilizzando la piastra standard B&R X20 per la terminazione dello schermo.

Inserimento del modulo e integrazione del bus

Allineare il blocco elettronico X20AI4322 con il modulo base del bus X20 preinstallato. Premere la slice verticalmente verso il basso nella base finché le clip di bloccaggio in plastica non si innestano con un clic udibile su entrambe le guide superiore e inferiore. Verificare che i pin del connettore di interfaccia siano completamente a filo. Non forzare mai il modulo sulla base; un'installazione non allineata può piegare i delicati pin interni placcati in oro, compromettendo la comunicazione sul backplane o interrompendo la trasmissione dell'alimentazione attraverso i restanti segmenti del rack I/O.
