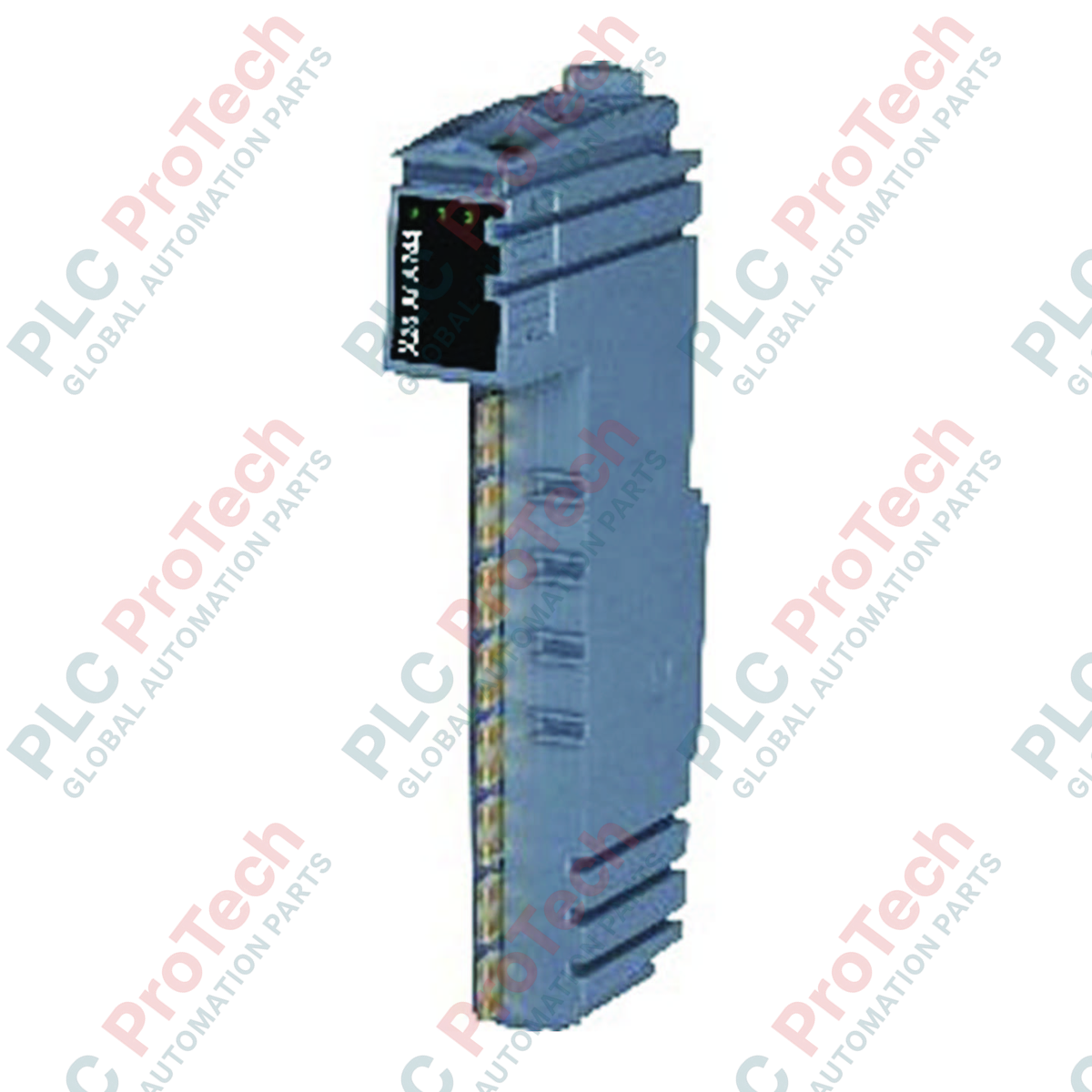

Modulo di ingresso analogico del sistema B&R X20AIA744 X20

Panoramica tecnica

Il B&R X20AIA744 (X20AIA744) è un modulo di ingresso analogico ad alte prestazioni progettato per misurazioni precise con estensimetri all'interno dell'architettura standard del sistema X20. Progettato per un'installazione senza problemi in ambienti industriali gravosi, come impianti di produzione automatizzati, attrezzature minerarie e sistemi di monitoraggio strutturale, questo modulo svolge un ruolo fondamentale nella valutazione di peso e forza, eliminando i colli di bottiglia del processo e riducendo i tempi di inattività del sistema. L'hardware integra uno stadio di ingresso specializzato che valuta direttamente gli estensimetri a ponte intero utilizzando un metodo di misurazione differenziale. Grazie all'integrazione di una risoluzione del convertitore digitale di 24 bit e a un tempo di conversione ultrarapido di 200 us, l'unità consente un'acquisizione dati ad alta velocità fino a 5000 campioni al secondo per canale, garantendo un monitoraggio preciso dei profili di carico dinamici nelle applicazioni con macchinari sottoposti a forti sollecitazioni.

Configurazione tecnica

L'architettura interna e il percorso di elaborazione del segnale del modulo sono ottimizzati per la telemetria industriale a basso rumore. La disposizione hardware incorpora le seguenti caratteristiche:

• Guadagno configurabile via software: supporta fattori dell'estensimetro compresi tra 2 e 256 mV/V tramite impostazioni software, eliminando la necessità di calibrazione hardware manuale o ponticelli fisici.

• Interfaccia a 4 fili: utilizza robuste connessioni a 4 fili per garantire una trasmissione stabile e una valutazione accurata della tensione differenziale direttamente sul ponte.

• Stadio di filtraggio avanzato: include un filtro hardware di ingresso integrato con una frequenza di cutoff dedicata di 2,5 kHz per sopprimere le interferenze elettromagnetiche ad alta frequenza e il rumore di commutazione provenienti dagli azionamenti industriali adiacenti.

• Design X20 compatto ad alta densità: presenta un alloggiamento compatto con grado di protezione IP20 che si aggancia direttamente al backplane X20, riducendo al minimo lo spazio nell'armadio di controllo e mantenendo al contempo il completo isolamento elettrico tra i canali e il bus interno.

Specifiche tecniche

Domande frequenti sulle applicazioni industriali

• In che modo X20AIA744 gestisce la resistenza della linea sui cavi di lunga distanza?

  Il modulo utilizza un metodo di collegamento differenziale a 4 fili per monitorare le configurazioni a ponte intero. Per applicazioni con cavi estremamente lunghi, in cui la resistenza della linea causa una significativa caduta di tensione, è necessaria una calibrazione corretta tramite il software B&R Automation Studio per compensare la perdita di eccitazione e mantenere una precisione di 24 bit.

• Questo modulo è in grado di valutare estensimetri a mezzo ponte o a quarto di ponte?

  Il circuito di ingresso è progettato nativamente per valutare una configurazione con estensimetro a ponte intero. Per utilizzare sensori a mezzo ponte o a quarto di ponte, è necessario cablare resistori di completamento esterni nel circuito prima di collegarli ai morsetti del modulo, in modo da simulare un segnale differenziale a ponte intero completo.

• Qual è il vantaggio della frequenza di uscita dei dati di 5000 campioni al secondo?

  L'elevata frequenza di campionamento (fDATA = 5000 campioni/s per canale) consente al sistema di controllo di acquisire forze transitorie, rapide variazioni del peso e vibrazioni ad alta frequenza. Ciò rende il modulo adatto al controllo dinamico della tensione dei nastri, alle linee di imbottigliamento ad alta velocità e ai banchi di prova per la distruzione dei materiali.

Direttive di progettazione e installazione sul campo

AVVERTENZA: SCARICHE ELETTROSTATICHE: Il modulo X20 contiene componenti elettronici sensibili che possono essere danneggiati dalle scariche elettrostatiche (ESD). Assicurarsi che i tecnici sul campo indossino un braccialetto ESD correttamente collegato a terra e isolare tutti gli alimentatori di campo prima di inserire o rimuovere il modulo dal blocco base X20.

Guida al cablaggio e all'integrità del segnale

Mantenere le linee del segnale analogico degli estensimetri rigorosamente separate dai cavi di alimentazione CA ad alta tensione e dai cavi motore degli azionamenti a frequenza variabile (VFD) all'interno della canalina portacavi. Utilizzare cavi per strumentazione a coppie intrecciate e schermate per tutti i collegamenti a 4 fili. Collegare direttamente la schermatura del cavo alla barra di terra funzionale (FE) utilizzando il blocco di terminazione della schermatura X20, per evitare che il rumore industriale comprometta la misura a 24 bit.

Linee guida ambientali e termiche

Il modulo presenta una classificazione IP20 di tipo aperto e deve essere installato all'interno di un quadro di controllo industriale pulito, asciutto e chiudibile a chiave. Mantenere una distanza libera minima di 10 mm sopra e sotto la pila di slice X20 per garantire il raffreddamento a convezione naturale. Negli ambienti in cui sono presenti polvere o contaminanti conduttivi, il quadro di controllo deve essere dotato di un condizionatore d'aria o di uno scambiatore di calore per prevenire correnti di tracking interne.
